补充2-移动交换系统

  • 格式：ppt
  • 大小：1.04 MB
  • 文档页数：51

下载文档原格式

  / 51

合集下载

移动通信系统-交换网络知识

移动通信系统-交换网络知识

移动通信系统——交换网络设计知识一、提纲1、相关的基础知识：1)交换网络基础2)信令3)同步4)网络接口5)编号计划6)接续路由7)支撑的业务8)计费9)网管2、施工图设计阶段的勘察要点；二、相关基础知识1、交换网络基础（1）移动通信系统的构成：GSM移动通信系统主要由交换网络子系统（NSS）、无线基站子系统（BSS）和移动台（MS）三部分组成，如下图所示：其中，NSS交换网络子系统主要完成交换功能和客户数据与移动性管理、安全管理所需的数据库功能。

构成NSS的主要实体包括MSC（移动交换机）、HLR（归属位置寄存器）、VLR（拜访位置寄存器）、AUC（鉴权中心）和EIR（设备标识寄存器）。

MSC：是NSS的核心，是对它所覆盖区域内的MS进行控制和完成话路交换的功能实体，其移动电话子系统MTS提供专有移动功能。

MSC从HLR、VLR、AUC中调取相应数据，并根据需要对相应数据加以修改。

MSC实现的功能包括呼叫处理（连接、号码存储、回声控制等功能）、安全保密（鉴权、用TMSI 保护IMSI、客户信息加密）、BSC和MSC间的信道管理、数据通信、IMEI的管理、移动性管理、无线资源管理、DTMF（双音多频）信号转换及排队管理等功能。

具有查询位置和转接功能的交换机称为入口交换机（GMSC），GMSC是与PSTN和其他NSS互连的接口，是其他网络呼叫本区域内移动用户（包括漫游来用户）固定入口点。

VLR：访问用户位置寄存器，是服务于器控制区内移动用户的，存储着进入该区域内移动用户的相关信息。

VLR从相对应的HLR获取必要的数据，为已登记的移动用户建立呼叫接续的必要条件。

VLR是动态的数据库。

VLR存储的用户数据信息如下表所示：形成MSC/VLR的物理实体。

HLR：归属用户位置寄存器，是GSM系统的中心数据库，存储HLR控制区内所有的移动用户数据。

供MSC和VLR查询。

相对于VLR，HLR是静态的数据库。

HLR能够完成客户数据存储、检索、配合VLR完成MSRN提供和位置登记、配合AUC完成鉴权等。

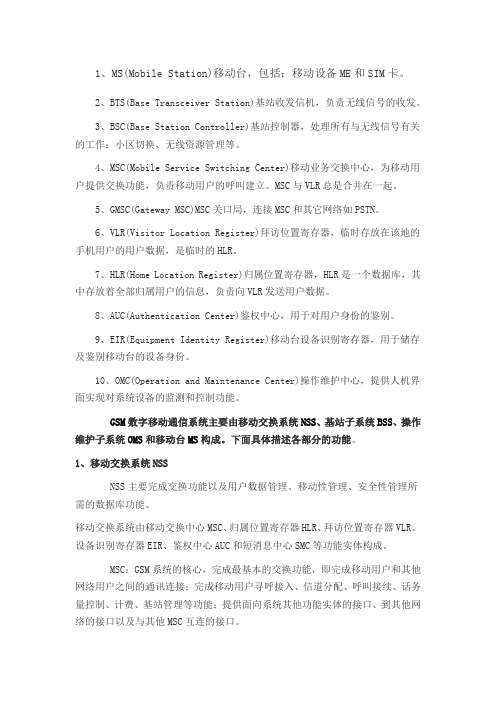

GSM名词解释

GSM名词解释

1、MS(Mobile Station)移动台，包括：移动设备ME和SIM卡。

2、BTS(Base Transceiver Station)基站收发信机，负责无线信号的收发。

3、BSC(Base Station Controller)基站控制器，处理所有与无线信号有关的工作：小区切换、无线资源管理等。

4、MSC(Mobile Service Switching Center)移动业务交换中心，为移动用户提供交换功能，负责移动用户的呼叫建立。

MSC与VLR总是合并在一起。

5、GMSC(Gateway MSC)MSC关口局，连接MSC和其它网络如PSTN。

6、VLR(Visitor Location Register)拜访位置寄存器，临时存放在该地的手机用户的用户数据，是临时的HLR。

7、HLR(Home Location Register)归属位置寄存器，HLR是一个数据库，其中存放着全部归属用户的信息，负责向VLR发送用户数据。

8、AUC(Authentication Center)鉴权中心，用于对用户身份的鉴别。

9、EIR(Equipment Identity Register)移动台设备识别寄存器，用于储存及鉴别移动台的设备身份。

10、OMC(Operation and Maintenance Center)操作维护中心，提供人机界面实现对系统设备的监测和控制功能。

GSM数字移动通信系统主要由移动交换系统NSS、基站子系统BSS、操作维护子系统OMS和移动台MS构成。

下面具体描述各部分的功能。

1、移动交换系统NSSNSS主要完成交换功能以及用户数据管理、移动性管理、安全性管理所需的数据库功能。

移动交换系统由移动交换中心MSC、归属位置寄存器HLR、拜访位置寄存器VLR、设备识别寄存器EIR、鉴权中心AUC和短消息中心SMC等功能实体构成。

MSC：GSM系统的核心，完成最基本的交换功能，即完成移动用户和其他网络用户之间的通讯连接；完成移动用户寻呼接入、信道分配、呼叫接续、话务量控制、计费、基站管理等功能；提供面向系统其他功能实体的接口、到其他网络的接口以及与其他MSC互连的接口。

GSM-R系统介绍

GSM-R系统介绍

• 基础传送网：提供透明传输通道 • 业务网：面向用户、提供通信服务 • 支撑网：支撑网络正常运行
GSM-R系统介绍
➢ GSM-R系统的基本组成
1、 网络子系统（NSS） （1）移动交换子系统（SSS） （2）移动智能网（IN）子系统 （3）通用分组无线业务（GPRS）子系统 2、 基站子系统（BSS） （1）基站 （2）弱场（直放站＋漏泄电缆） 3、运行与支持子系统（OSS） （1）网管 （2）SIM卡管理系统 （3）监测系统 4、终端设备
GSM-R系统介绍
小结
• 移动业务交换中心（MSC）：负责用户的移动性管理 和呼叫控制；
• 拜访位置寄存器（VLR）：负责存储进入该区域内已登 记用户的信息；
• 归属位置寄存器（HLR）：是一个负责管理移动用户的 数据库。HLR存储本归属区的所有移动用户数据，如识 别标志、位置信息、签约业务等；
• 鉴权中心（AuC）：是存储用户鉴权算法和加密密钥的 实体，AuC只通过HLR和其他网络实体通信；
TMSC1
TMSC2
TMSCn
MSC1
MSC2
MSC3
MSCn
用户平面 控制平面
GSM-R系统介绍
智能网（IN）子系统构成
SMSC 调度交换机
有线终端
SCEP
SMAP
SMP
HLR
MAP
SCP
MAP CAP
MAP
CAP
MSC/VLR/ gsmSSP/IP
SGSN/ gprsSSP
无线终端
无线终端
表示话路 表示No.7信令链路 表示数据链路
GSM-R系统介绍
应用系统设备
MSC
IWF
移动业务交换中心 互联功能单元

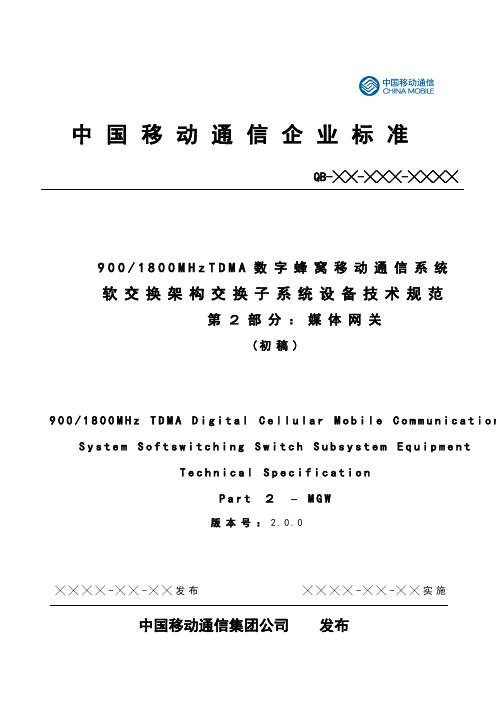

中国移动2G软交换MGW设备规范v2.0.0.精讲

中国移动2G软交换MGW设备规范v2.0.0.精讲

中国移动通信企业标准 QB-╳╳-╳╳╳-╳╳╳╳ 900/1800M H z T D M A 数字蜂窝移动通信系统 软交换架构交换子系统设备技术规范 第２部分：媒体网关 (初稿)900/1800M H z T D M A D i g i t a l C e l l u l a r M o b i l e C o m m u n i c a t i o nS y s t e m S o f t s w i t c h i n g S w i t c h S u b s y st e m E q u i p m e n t T e c h n i c a l S p e c i f i c a t i o n P a r t ２ – M G W 版本号： 2.0.0中国移动通信集团公司 发布╳╳╳╳-╳╳-╳╳发布 ╳╳╳╳-╳╳-╳╳实施目录1 范围 (1)2 引用标准 (1)3 缩略语和标识符 (3)3.1 缩略语 (3)3.2 标识符 (6)4 组网 (6)5 业务要求 (6)6 设备功能 (6)6.1 语音处理功能要求 (6)6.2 数据承载业务功能要求 (7)6.3 承载媒体资源转换功能 (7)6.4 承载通道处理功能 (7)6.5 资源管理功能 (8)6.5.1 资源状态管理要求 (8)6.5.2 资源分配要求 (8)6.6 维护和管理要求 (8)6.6.1 控制和连通性的保证 (8)6.6.2 差错控制 (9)6.6.3 状态报告 (9)6.7 IMS MGW网元功能 (9)6.8 网元级容灾功能 (9)6.9 IP QoS功能 (10)6.10 具备升级以支持3G的能力 (10)6.11 虚拟MGW功能（可选） (10)6.12 信令接入要求 (10)7 内嵌信令网关功能 (10)8 容量、性能及可靠性指标 (11)8.1 系统容量及系统处理能力 (11)8.2 语音处理能力 (11)8.2.1 语音的客观评定 (11)8.2.2 语音的主观评定（可选） (11)8.3 设备的时延指标 (12)8.4 IP语音的QoS管理 (12)8.4.1 设备抖动 (12)8.4.2 时延抖动 (12)8.4.3 抖动缓冲区管理 (12)8.5 可靠性和可用性要求 (12)8.6 过负荷保护功能 (13)9 接口与信令要求 (13)9.1 物理接口 (13)9.1.1 10/100MBase-T接口 (13)9.1.2 1000M BaseT接口要求 (13)9.1.3 1000M Base-Lx/Sx接口（可选） (13)9.1.4 TDM E1接口 (14)9.1.5 STM-1 POS接口（可选） (14)9.1.6 STM-1 SDH接口 (14)9.2 逻辑接口 (14)9.2.1 A 接口 (14)9.2.2 Nb接口 (14)9.2.3 Mc接口 (14)9.2.4 与电路型交换机的互通接口 (15)10 硬件要求 (15)10.1硬件系统基本要求 (15)10.2对处理机的要求 (15)10.3对输入、输出设备的基本要求 (15)11 软件要求 (16)11.1基本要求 (16)11.2软件功能要求 (16)11.3软件维护管理功能要求 (16)12 同步要求 (17)13 网管要求 (18)13.1 网管接口 (18)13.1.1 基本要求 (18)13.1.2 功能要求 (18)13.2 统计与测量要求 (18)13.2.1 一般要求 (18)13.2.2 统计测量参数 (19)13.3 本地操作维护要求 (19)13.3.1 概述 (19)13.3.2 人－机接口 (19)13.3.3 告警管理 (20)13.3.4 安全管理 (20)13.3.5 日志管理 (22)13.3.6 并发操作要求 (23)13.3.7 故障检查及处理 (23)13.3.8 系统状态监视 (24)13.3.9 系统实时控制 (24)13.3.10 软、硬件更新 (24)13.3.11 局数据的修改 (24)14 环境要求 (25)14.1环境温、湿度要求 (25)14.2防尘要求 (25)14.3抗电磁干扰的能力 (25)14.4本身产生的电磁干扰要求 (25)14.5 安装应有抗地震措施 (26)15 电源及接地要求 (26)15.1 电源要求 (26)15.1.1 直流电源要求 (26)15.1.1. 1 额定电压 (26)15.1.2 流电压要求（可选） (26)15.2 接地要求 (26)15.2.1 接地方式 (26)15.2.2 接地要求 (27)15.2.3 接地线截面积 (27)15.2.4 接地电阻值 (27)15.2.5 电源的冗余度 (27)15.3过流过压保护 (27)15.3.1 安全要求 (27)15.3.2 雷电冲击线路设备 (27)15.3.3 通信线路与高压线过近而产生感应电压 (28)15.3.4 与电力线接触引起的过电压 (28)15.3.5 过压自动恢复和过压告警 (28)15.3.6 防电涌破坏 (28)15.3.7 绝缘电阻 (28)16 编制历史 (28)前言本标准依据ITU-T和3GPP制定的相关标准，结合有关国内标准和中国移动其他企业标准，基于中国移动当前GSM网络情况和实际需求而拟定，充分考虑了网络的平滑演进能力，为中国移动GSM网络引入软交换架构的交换子系统设备MGW的技术试验、网络建设和运行维护提供技术依据。

1.2.2 移动交换子系统(NSS)[共2页]

1.2.2 移动交换子系统(NSS)[共2页]

第1篇GSM技术入门- 10 -图1-1 GSM系统结构图中各名称含义如下。

∙ MS（Mobile Station）：移动台∙ BSS （Base Station Subsystem）：基站子系统∙ BTS（Base Transceiver Station）：基站收发信台∙ BSC（Base Station Controller）：基站控制器∙ IWF（Interworking Function）：交互功能∙ EIR（Equipment Identity Register）：设备识别寄存器∙ MSC（Mobile Switching Center）：移动交换中心∙ NMS （Network Management System）：操作维护子系统∙ NSS （Network Subsystem）：移动交换系统∙ VLR（Visitor Location Register）：拜访位置寄存器∙ HLR（HOME Location Register）：归属位置寄存器∙ AUC（Authentication Center）：鉴权中心∙ PSTN（Public Switched Telephone Network）：公用电话网∙ ISDN（Integrated Services Digital Network）：综合业务数字网∙ PDN（Public Data Networks）：公用数据网GSM数字移动通信系统主要由移动交换系统（NSS）、基站子系统（BSS）、操作维护子系统（NMS）和移动台MS（Mobile Station）构成。

下面具体描述各部分的功能。

1.2.2 移动交换子系统（NSS）NSS由移动交换中心（MSC）、归属位置寄存器（HLR）、拜访位置寄存器（VLR）、设备识别寄存器（EIR）和鉴权中心（AUC）等功能实体构成，主要完成交换功能以及用户数据管理、移动性管理、安全性管理所需的数据库功能。

移动通信系统基本网络结构

移动通信系统基本网络结构

•F接口：MSC与EIR间接口，MSC向ＥＩＲ查询移动 台设备的合法性。 •Ｇ接口：ＶＬＲ之间的接口，当移动台由某一ＶＬＲ 进入另一VLR覆盖区域时，新老VLR通过该接口交换 必要的信息，仅用于数字移动通信系统。 •MSC与PSTn间的接口：是常规电话网局间信令接口， 用于建立移动网至公共电话网的话路接续。
（１）在各省或大区设有两个一级移动汇接中心,通 常为单独设置的移动业务汇接中心，它们以网状 网方式相连；
（２） 每个省内至少应设有两个以上的二级移动汇 接中心，并把它们置于省内主要城市，它们之间 也是以网状网方式相连.
（2）基站控制器 BSC是BSS的控制部分，它一端可与一个或多个BTS 相连（由业务量的大小决定），另一端与MSC和操 作维护中心OMC相连。BSC面向无线网络，在BSS中 起交换作用，即各种借口的管理，承担无线资源和无 线参数的管理等。 （3）码变换器 码变换器TC主要完成16kb/sPRE-LTP（规则脉冲激 励长期预测）编码和64kb/sA律PCM之间的语音变换。
能设备的作用与接口。
2.5.1 移动通信系统的组成
现有移动通信系统的基本网络结构如图235所示，主要是由移动台子系统（MS）、 基站子系统（BSS）、网路子系统（NSS） 以及操作支持子系统（OSS）等几大部分组 成。
• 其中基站子系统（BSS）提供和管理移动台子系统
（MS）和网络子系统（NSS）之间的传输通路，
（1）移动交换中心 MSC是PLMN的核心，它完成通话接续、计费、BSS和
MSC之间的切换额辅助性的无线资源管理、移动性管理等功 能。
为了建立至移动台的呼叫路由，每个MSC还要完成查询 移动台位置信息的功能，即MSC从拜访地位置寄存器VLR、 归属地位置寄存器HLR和鉴权中心AUC这3种数据库中取得处 理用户呼叫请求所需的全部数据。同时，MSC也负责根据移 动台的最新数据更新这3个数据库中相应的用户数据。

铁路通信系统中移动通信技术的应用分析

通信网络技术无线通信网络GRIS 节点GSM-R 接口服务器CTC 应用 服务器追踪服务器行调台显示台通信服务器车站自律机车站自律机其他中心 系统GRISCTC 系统BSS机车图2　某全场景的GSM-R 接口服务器测试平台系统 2024年3月25日第41卷第6期129 Telecom Power TechnologyMar. 25, 2024, Vol.41 No.6郭亚昀，等：铁路通信系统中 移动通信技术的应用分析组呼、语音广播以及多级静音等铁路专用业务功能。

GSM-R 系统由网络子系统、基站子系统、运维子系统及终端设备组成。

网络子系统包含移动交换子系统、智能网子系统及通用分组无线子系统等。

具体来说，移动交换子系统负责语音业务的交换连接，智能网子系统实现业务控制逻辑，通用分组无线子系统提供数据业务[2]。

系统使用主从同步机制，不同节点设备从高精度的时钟同步设备后台智能传输服务（Background Intelligent Transfer Service ，BITS ）获取精确的时钟信号。

基站子系统的基站控制器（Base Station Controller ，BSC ）则从移动交换中心（Mobile Switching Center ，MSC ）获取同步时钟。

GSM-R 的频段规划上行频带为885～889 MHz ，下行频带为930～934 MHz ，可以实现不同地域和运营商之间的互操作，每个语音信道的带宽为200 kHz 。

GSM-R 技术在多个方面改进了铁路通信。

第一，实现了语音组呼和语音广播功能，允许一个呼叫者与一个组内的多个用户同时通话，有效支持列车调度通信和运维通信。

语音组呼可以实现16人同时通话，语音广播可以向多个小区内的所有用户广播语音信息。

第二，可以以2 400 b/s 的速率传输车次信息、列车停止信号等关键数据，提高运输安全性。

第三，为调度员下达书面调度命令提供无线传输通道，调度命令数据传输速率可达9 600 b/s 。

第八章移动交换详解

彩铃业务
提供个性化的回铃音服务，用户可以根据喜好选择不同的音乐或音效。
物联网应用
借助移动交换技术实现设备间的互联互通和数据传输，广泛应用于工业制造、农业生产、物流管理等领域。
智能交通系统
利用移动交换技术实现交通信号灯控制、路况信息发布、车辆调度等功能，提高交通运营效率和管理水平。
远程医疗系统
通过移动交换技术实现远程诊断、远程会诊、远程手术指导等功能，为偏远地区或特殊患者提供高质量的医疗服务。
智能家居系统
利用移动交换技术实现家庭设备的远程控制、智能安防、环境监测等功能，提高家庭生活的便捷性和安全性。
05
CHAPTER
移动交换的运维与管理
网络监控
故障处理
数据备份与恢复
网络安全
通过专业的网络监控工具，对移动交换网络进行7x24小时不间断的监控，确保网络设备的正常运行。
定期对网络中的重要数据进行备份，确保数据的安全性和可恢复性。
分组传输
存储转发
路由选择
分组在传输过程中，会在每个节点进行存储和转发，直到到达目的地。
根据网络状况和分组的目的地址，选择最佳的传输路径进行转发。
03
02
01
03
CHAPTER
移动交换网络架构
移动交换中心（MSC）与访问位置寄存器（VLR）紧密耦合，提供电路交换服务。
MSC/VLR架构
基站子系统（BSS）与操作支持子系统（OSS）协同工作，实现无线接入和网络管理功能。
建立故障处理流程，对网络中出现的故障进行及时响应和处理，减少故障对网络的影响。
加强网络安全管理，防范网络攻击和病毒入侵，保障网络的稳定性和安全性。
A
B
C
D
06

第5章 移动交换技术


移动通信系统的接口
Um接口:是用户终端设备MS与基站之间的空中无线接口. A-bis接口:基站收发信机BTS与基站控制器BSC之间的接口 A接口:基站控制器BSC与移动交换中心MSC之间的信令接口. B接口:MSC与来访位置寄存器VLR之间的接口.由于MSC与来访 位置寄存器VLR通常设置在同一个物理设备中,该接口一般为 内部接口. C接口:MSC与归属位置寄存器HLR之间的接口 D接口:来访位置寄存器VLR与归属位置寄存器HLR之间的接口. E接口:不同的移动交换中心MSC之间的接口. G接口:不同的来访位置寄存器VLR之间的接口.
临时移动用户识别码TMSI
为了对IMSI保密,VLR可给来访移动用户分配一 个唯一的TMSI号码,它仅在本地使用,为一个4字节 的BCD编码.由各个VLR自行分配.
位置区识别码LAI
位置区由若干个基站区组成,当移动台在同一位置区 内时可不必向系统进行强迫位置登记.当呼叫某一移动 用户时,只需在该移动台当前所在的位置区下属的各小 区中寻呼即可. 位置区识别码LAI由三部分组成: 移动国家号MCC+移动网号MNC+LAC 其中MCC,MNC与国际移动用户识别码(IMSI)中 的编码相同,LAC为2字节16进制的BCD码,表示为 L1L2L3L4.其中L1L2全国统一分配,L1L2L3L4全为0的编 号不用.L3L4由各省分配.
设备识别寄存器EIR
设备识别寄存器EIR存储有关移动台设备参数的数 据库.在EIR中存有网中所有移动台设备的识别码IMEI EIR IMEI 和设备状态标志(白色,灰色,黑色). 在我国的移动通信系统中,没有设置设备识别寄存器 EIR.
短消息中心(SC)
短消息中心提供短消息业务功能. 短消息业务(SHORT MESSAGE SERVICE:SMS) 提供在GSM网络中移动用户和移动用户之间发送讯息长 度较短的信息. 点对点短消息业务包括移动台MS发起的短消息业务 MO/PP及移动台终止的短消息业务MT/PP.点对点短消 息的传递与发送由短消息中心SC进行中继. 短消息中心的作用像邮局一样,接收来自各方面的 邮件,然后把它们进行分拣,再发给各个用户.短消息 中心的主要功能是接收,存储和转发用户的短消息.

GSM-R系统介绍

GSM-R系统介绍
GSM-R系统简介
一、GSM-R系统结构 二、GSM-R系统功能 三、GSM-R系统承载的业务
GSM-R系统介绍
一、GSM-R系统结构
➢ GSM-R在通信网中的地位与作用
业务网
（固定电话网PSTN）（移动电话网GSM-R）
基础传送网
（传输：DWDM、SDH）
支撑网
（信令） （网管） （同步）
存储信息包括：移动用户IMSI，MSISDN，位置区等，支 持寻呼功能。用户漫游入该控制区时，VLR从HLR获取上 述信息；用户漫游出该控制区时，VLR删除上述信息。
VLR与MSC之间交互数据量大，为了提高移动管理和呼叫 建立的速度，VLR与MSC一般合适于同一物理实体。
注：位置区划分由人为规定，1个MSC划分为若干个位置区。 需要综合平衡位置更新频率和寻呼系统的寻呼能力来确定。
GSM-R系统介绍
小结
• 移动业务交换中心（MSC）：负责用户的移动性管理 和呼叫控制；
• 拜访位置寄存器（VLR）：负责存储进入该区域内已登 记用户的信息；
• 归属位置寄存器（HLR）：是一个负责管理移动用户的 数据库。HLR存储本归属区的所有移动用户数据，如识 别标志、位置信息、签约业务等；
• 鉴权中心（AuC）：是存储用户鉴权算法和加密密钥的 实体，AuC只通过HLR和其他网络实体通信；
提供的业务：基本话音呼叫业务；电路域数据传输。
话音呼叫：点对点话音呼叫（MS之间，MS与有线FT之间）； 组呼、广播呼叫、多方通信、公众紧急呼叫。
电路域数据传输：提供透明传输通道。如与列控RBC节点、机 车同步操控地面节点之间进行互联，实现车～地、车～车之间 数据信息传送。
组成：由MSC、HLR、VLR、GCR、AC、SMSC等组成。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

9.1.1 移动通信系统的结构
五、鉴权中心AUC
AUC属于HLR的一个功能单元，专门用于GSM系统 的安全性管理。 鉴权中心产生移动用户的鉴权三参数组（随机数 RAND、符号响应SRES、加密键Kc），用来鉴权用户身 份的合法性以及对无线接口上的话音、数据、信令信号进 行加密，防止无权用户接入和保证移动用户通信的安全。 通常，HLR、AUC合设于一个物理实体中。
七、短消息中心（SC）
SC提供短消息业务功能。 短消息业务（SHORT MESSAGE SERVICE：SMS）提供在 GSM网络中移动用户和移动用户之间发送讯息长度较短的信息。 点对点短消息业务包括移动台MS发起的短消息业务MO/PP及 移动台终止的短消息业务MT/PP。点对点短消息的传递与发送由短消 息中心SC进行中继。 短消息中心的作用像邮局一样，接收来自各方面的邮件，然 后把它们进行分拣，再发给各个用户。短消息中心的主要功能是接收、
为了建立至移动台的呼叫路由，每个MSC还应能完成入口(GMSC)的功
能，即查询移动台位置信息的功能。 MSC从三种数据库，拜访位置寄存器（VLR）、归属位置寄存器（HLR）
和鉴权中心（AUC）中取得处理用户呼叫请求所需的全部数据。
9.1.1 移动通信系统的结构
三、来访位置寄存器VLR
VLR是一个数据库，用来存储所有当前在其管理 区域活动的移动台有关数据：IMSI、MSISDN、TMSI、 MS登记所在的位置区、补充业务参数、始发CAMEL签 约信息O-CSI、终结CAMEL签约信息T-CSI等。 VLR是一个动态用户数据库。VLR从移动用户的 归属位置寄存器（HLR）处获取并存贮必要的数据，一 旦移动用户离开该VLR的控制区域，在另一个VLR登记， 原VLR将取消该移动用户的数据记录。 VLR通常与MSC合设在同一个物理实体中。
第二层是信令链路层，该层为MS和BTS之间提供 了可靠的专用数据链路，基于ISDN的D信道链路接入 第一层是物理层，该层为无线接口最低层，物理层提供 协议（LAPD），同时也加入了一些移动应用方面的 无线链路的传输通道，为高层提供不同功能的逻辑信道， GSMTCH 特有的协议，一般称为 LAPDm协议。 包括业务信道TCH和控制信道，业务信道 主要用于传
公共控制信道（CCCH）
公共控制信道包括寻呼信道、随机接入信道、允 许接入信道三种。 寻呼信道（PCH）：下行信道，用于寻呼移动台。 随机接入信道（RACH）：点对点上行信道，用于移 动台向系统申请专用控制信道。 允许接入信道（AGCH）：点对点下行信道，用于向 移动台发送系统分配给该移动台的专用信道号并通知移动 台允许接入。
九、移动通信系统中位置信息的表示方法
小区是由一个基站（全向天线）或一个基 站的一个扇形天线所覆盖的区域
基站区是由一个基站提供服 务的所有小区所覆盖的区域
GSM服务区由全球各个 国家的PLMN网路所组成
一个MSC业务区是由一 个MSC所管辖的所有小区 共同覆盖的区域，由一个 或几个位置区组成
若干个小区组成一个位置区（LAI） 当移动用户在同一个位置区内移动时 不必向系统进行位置更新。当呼叫某个 被叫移动台时，只需在其所在的位置区 下属的各小区中寻呼。
二、国际移动用户识别码 IMSI
国际移动用户识别码（IMSI）是在数字公用陆地蜂窝移动通信网中， 唯一的识别一个移动用户的号码，为一个15位数字的号码，结构为： 移动国家号MCC＋移动网号MNC＋移动用户识别码MSIN 我国的移动用户国家号码为460。 移 动 网 号 MNC ， 用 来 识 别 移 动 用 户 归 属 的 移 动 网 ， 中 国 移 动 900/1800MHz TDMA 数 字 公 用 蜂 窝 移 动 通 信 网 号 为 00 ， 中 国 联 通 900/1800MHz TDMA 数字公用蜂窝移动通信网号为 01，中国联通CDMA 移动通信网号为03。
送编码语音和数据，控制信道主要传送用于电路交换的信 令信息及移动管理和接入管理的信令信息。
1、无线接口中的信道
无线接口 中的信道分为物理信道和逻辑信道，一个物理信
道是一个时隙（TS），而逻辑信道是根据 BTS与 MS之间传递 的信息种类的不同而定义的，这些逻辑信道映射到物理信道上 传送。 从 BTS 到 MS 的方向称为下行链路，相反的方向称为上行 链路。
9.3 移动交换信令系统
一、移动交换信令系统的结构
UM接口 A-BIS接口 A接口
二、Um接口协议分层结构
第三层是应用层，该层主要负责控制和管理的 协议层，把用户和系统控制过程的信息按一定的协 议分组安排到指定的逻辑信道上。它包括了CM、 MM、RR三个子层，CM子层可完成呼叫控制 （CC）、补充业务管理（SS）和短消息业务管理 （SMS）等功能，MM子层主要完成位置更新、鉴权 和TMSI的再分配，RR子层完成专用无线信道连接的 建立、操作和释放。
9.1.1 移动通信系统的结构
六、设备识别寄存器EIR
设备识别寄存器 EIR 存储有关移动台设备参数的 数据库。在 EIR 中存有网中所有移动台设备的识别码
IMEI (国际移动设备识别码) 和设备状态标志(白色、灰
色、黑色)。 在我国的移动通信系统中，没有设置设备识别寄 存器EIR。
9.1.1 移动通信系统的结构
五、位置区识别码LAI
位置区由若干个基站区组成，当移动台在同一位置区 内时可不必向系统进行强迫位置登记。当呼叫某一移动用 户时，只需在该移动台当前所在的位置区下属的各小区中 寻呼即可。
LAI由三部分组成： 移动国家号MCC＋移动网号MNC＋LAC 其中MCC、MNC与国际移动用户识别码（IMSI）中 的编码相同，LAC为2字节16进制的BCD码，表示为 L1L2L3L4。其中L1L2全国统一分配，L1L2L3L4全为0的编号 不用。L3L4由各省分配。
移动用户识别号码是一个十一位数字的等长号码，可由各运营商自行确 定编号原则 ,但移动用户识别号码的前四位与 H0H1H2H3之间应有一定的对 应关系。
三、移动用户漫游号码MSRN
移动用户漫游号码 MSRN 是当呼叫一个移动用户时， 为使网络进行路由再选择， VLR临时分配给移动用户的 一个号码，结构为13SM0M1M2M3ABC。 M0M1M2M3的数值与H0H1H2H3相同 ABC为各移动局中临时分配给移动用户的号码。
公众陆地移动网：一个运营商的 所有MSC业务区组成的区域
9.2 移动通信系统的编号计划
一、移动用户的ISDN号码(MSISDN)
MSISDN是主叫用户为呼叫数字公用陆地蜂窝移动用户时所需 拨的号码。移动用户的ISDN 号码由两部分组成：国家号码＋国 内有效移动用户电话号码。我国的国家号码为86，国内有效电话 号码为一个11位数字的等长号码，其结构为： N1N2N3＋H0H1H2H3＋ABCD 其中N1N2N3为数字蜂窝移动业务接入号，目前中国移动GSM 移动通信网的业务接入号为135~139; 中国联通GSM的业务接入 号为服务网号为130、131、132、145、155、156、185、186 （2008年133和153段业务被电信接管）。 H0H1H2H3是HLR 识别码，H0H1H2全国统一分配，H3省内 分配。 ABCD为每个HLR中移动用户的号码
MSRN是在一次接续中临时分配给漫游用户的，供 入口MSC选择路由用，一旦接续完毕即释放该号码，以 便分配给其他的呼叫使用。该号码对用户是透明的。
四、临时移动用户识别码TMSI
为了对IMSI保密，VLR可给来访移动用户分配一 个唯一的TMSI号码，它仅在本地使用，为一个4字节的 BCD编码。由各个VLR自行分配。

9.1.1 移动通信系统的结构
一、基站子系统BSS
分为两部分：
基站收发信台（BTS），负责无线传输； 基站控制器（BSC），负责控制与管理。BSC一端与多个BTS相连，另 一端与MSC和操作维护中心OMC相连。 基站收发台(BTS)包括无线传输所需要的各种硬件和软件，如发射机、 接收机、支持各种小区结构(如全向、扇形、星状和链状)所需要的天线， 连接基站控制器的接口电路以及收发台本身所需要的检测和控制装置等。 完成BSC与无线信道之间的转换，实现BTS与MS之间通过空中接口的无 线传输及相关的控制功能。 BSC是基站系统（BSS）的控制部分，在BSS中起交换作用。
9.1.1 移动通信系统的Байду номын сангаас构
二、移动业务交换中心MSC
MSC是对位于其所覆盖区内的移动台进行控制、 交换的功能实体，也是移动通信系统与公用电话网PSTN， 综合业务数字网ISDN，分组交换网PSPDN及其它移动通信网的接口。 MSC除了完成固定网中交换中心所完成的呼叫控制等功能外，还要完 成无线资源的管理，移动性管理等功能。
逻辑信道又分为两大类，业务信道和控制信道。 1、业务信道（TCH）用于传送编码后的话音或数据信息。 2、控制信道（CCH）可分为广播信道、公共控制信道和专 用控制信道。
广播信道（BCH）
广播信道分为频率校正信道、同步信道、广播控 制信道。这三种信道都是下行信道，可完成点对多点的 信息传输。它用于向移动台广播不同的信息，包括移动 台在系统中登记所必要的信息。 频率校正信道（FCCH）用于向移动台传送频率校正 信号，使移动台能调谐到相应的频率上。 同步信道 （SCH）向移动台传送帧同步和基站识别 码（BSIC）。 广播控制信道（BCCH）向移动台传送小区的通用用 消息，包括位置区识别码，小区内允许的最大输出功率， 相邻小区的BCCH载频等信息。
MSS:由移动关口局（GMSC）、移动业务交换中心（MSC）、拜访位置寄存器 （VLR）、归属位置寄存器（HLR）、用户鉴权中心（AUC）和设备识别寄存 器（EIR）、短消息业务中心（SMSC）、移动业务汇接中心（TMSC）及信令 转接点（STP）等组成。 BSS:由基站控制器（BSC）和基站收/发信台（BTS）组成。
