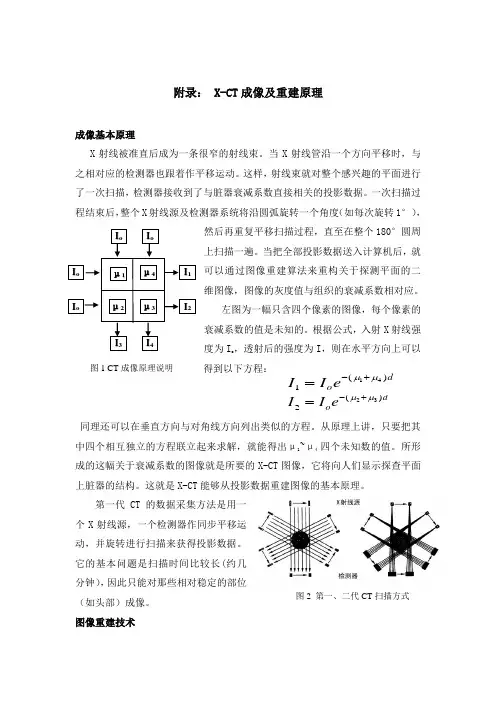

附录： X-CT 成像及重建原理成像基本原理X 射线被准直后成为一条很窄的射线束。
当X 射线管沿一个方向平移时，与之相对应的检测器也跟着作平移运动。
这样，射线束就对整个感兴趣的平面进行了一次扫描，检测器接收到了与脏器衰减系数直接相关的投影数据。
一次扫描过程结束后，整个X 射线源及检测器系统将沿圆弧旋转一个角度（如每次旋转1°），然后再重复平移扫描过程，直至在整个180°圆周上扫描一遍。
当把全部投影数据送入计算机后，就可以通过图像重建算法来重构关于探测平面的二维图像，图像的灰度值与组织的衰减系数相对应。
左图为一幅只含四个像素的图像，每个像素的衰减系数的值是未知的。
根据公式，入射X 射线强度为I o ，透射后的强度为I ，则在水平方向上可以得到以下方程：同理还可以在垂直方向与对角线方向列出类似的方程。
从原理上讲，只要把其中四个相互独立的方程联立起来求解，就能得出μ1~μ4四个未知数的值。
所形成的这幅关于衰减系数的图像就是所要的X-CT 图像，它将向人们显示探查平面上脏器的结构。
这就是X-CT 能够从投影数据重建图像的基本原理。
第一代CT 的数据采集方法是用一个X 射线源，一个检测器作同步平移运动，并旋转进行扫描来获得投影数据。
它的基本问题是扫描时间比较长(约几分钟），因此只能对那些相对稳定的部位（如头部）成像。
图像重建技术do e I I )(232μμ+-=do e I I )(141μμ+-=图2 第一、二代CT 扫描方式图1 CT 成像原理说明0 0 根据投影数据计算出原始图像就是图像重建。
重建图像的计算方法有迭代法和反投影法。
(1)迭代法迭代法的目的是寻找二维分布度函数f(x,y)，使它与检测到的投影数据相匹配。
具体做法为：先假设一个最初的密度分布(如假设所有各点的值为0)，根据这个假设得出相应的投影数据，然后与实测到的数据进行比较。
如果不符，就根据所使用的迭代程序进行修正，得出一个修正后的分布。
x-ct的成像原理
x-ct（x射线计算机断层成像）是一种医学成像技术，它利用射线穿透物体获取内部结构的详细图像。
x-ct的成像原理是基于射线的吸收不均匀性。
在进行x-ct扫描时，患者将被置于一个环形装置中，该装置内被装有一个旋转的x射线源和一个感应器。
x射线源释放出强大的x射线束，穿过患者的身体，并被感应器所接收。
由于不同组织和结构对x射线的吸收程度不同，因此x-ct能够通过测量射线被吸收的程度来获得关于组织结构的信息。
具体而言，x射线穿过患者身体时，射线会与组织中的原子发生相互作用。
高密度组织（如骨骼）会更多地吸收x射线，而低密度组织（如肌肉和脂肪）会较少吸收。
感应器会测量通过患者身体的射线束数量的变化，并将这些数据传输到计算机中。
计算机会利用这些数据进行处理，以重建出一个三维的图像。
在重建过程中，计算机会对不同角度和位置的x射线束进行处理和分析，从而得到横截面图像。
这些图像可以显示出组织的密度和结构。
医生可以通过这些图像来评估病变、损伤或其他内部结构的情况。
总的来说，x-ct的成像原理是通过测量x射线在不同组织中的吸收程度来获取内部结构的图像。
这种技术在医学诊断中应用广泛，能够提供准确、详细的图像信息，帮助医生进行诊断和治疗决策。
ct成像物理原理CT成像物理原理引言：计算机断层扫描（CT）是一种常用的医学成像技术，它通过利用X 射线的物理特性，结合计算机图像处理技术，可以获得人体内部的详细图像。
本文将介绍CT成像的物理原理，包括X射线的产生、传播和探测。
一、X射线的产生X射线是一种电磁辐射，它是通过高速电子的碰撞来产生的。
在CT 设备中，通常使用X射线管产生X射线。
X射线管由阴极和阳极组成，阴极发射出高速电子，经过加速后击中阳极。
当电子与阳极碰撞时，它们的动能被转化为X射线的能量。
二、X射线的传播X射线在物体中的传播是一个复杂的过程。
X射线在物体中的传播路径受到物体的组织密度、原子序数和厚度的影响。
当X射线通过物体时，它会被吸收、散射或穿透。
组织密度越大、原子序数越高的物质对X射线的吸收越强，因此在CT图像中会显示为高密度结构。
而对于低密度结构，X射线的穿透能力较强，因此在CT图像中会显示为低密度结构。
三、X射线的探测CT设备中的探测器用于测量通过物体的X射线的强度。
常见的探测器有闪烁晶体探测器和气体探测器。
闪烁晶体探测器由闪烁晶体和光电倍增管组成，当X射线通过闪烁晶体时，晶体会发光，光电倍增管将光信号转化为电信号进行测量。
气体探测器则使用气体放大器将X射线转化为电信号。
探测器将测量到的信号传送给计算机进行处理，最终生成CT图像。
四、CT图像重建CT图像的重建是CT成像的关键步骤。
在CT成像过程中，X射线从不同角度通过物体，探测器会测量到不同方向上的投影数据。
计算机通过重建算法将这些投影数据转化为具有空间信息的图像。
常用的重建算法有滤波反投影算法和迭代重建算法。
滤波反投影算法先对投影数据进行滤波处理，然后通过反投影将数据映射到图像空间。
迭代重建算法则使用迭代优化的方法，逐步改善图像的重建质量。
五、CT图像的应用CT成像技术在医学诊断中有着广泛的应用。
CT图像可以提供人体内部的详细结构信息，帮助医生进行疾病的诊断和治疗。
例如，在肿瘤检测中，CT图像可以清晰显示肿瘤的位置和大小，为手术治疗提供重要的参考。
x ct成像原理
CT (计算机断层) 成像是一种使用X射线进行扫描的放射性成
像技术，能够提供人体内部的详细横断面图像。
它结合了X
射线技术和计算机图像处理，能够产生高分辨率的图像，并能够显示不同组织结构的密度差异。
CT 扫描利用X射线的吸收原理。
当X射线通过人体时，会被
不同组织结构中的不同原子吸收。
硬组织（如骨骼）会吸收更多的X射线，而软组织（如肌肉和脂肪）则吸收较少的X射线。
扫描时，X射线源会在扫描区域周围旋转，而患者则位于射线和检测器之间。
检测器会测量通过患者后剩余的X射线，并将其转化为电信号。
接收到的电信号会传输到计算机中进行处理。
计算机会分析和处理这些信号，然后生成一个图像。
在CT扫描中，将患者分
解成许多平行的横断面，同时测量每个横断面上的吸收量。
最后，这些吸收量被转化为图像上的灰度值，形成人体的横断面图像。
通过对不同角度的横断面进行测量和组合，计算机可以创建出一个三维图像，从而更全面地呈现患者的解剖结构。
医生可以通过CT图像来检测和诊断病变，如肿瘤、骨折、感染或出血等。
此外，CT扫描还可以提供有关血管和器官功能的信息。
总的来说，CT成像的原理是利用X射线的吸收差异，通过测
量吸收量并进行计算机图像处理，生成人体内部的横断面图像。
这种技术提供了医生对患者内部结构进行详细分析和诊断的重要工具。
