模拟电路自测题4(反馈与负反馈)

坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

反馈和负反馈放大电路1. 放大电路中有反馈的含义是___B____。

(a) 输出与输入之间有信号通路(b) 电路中存在反向传输的信号通路(c) 除放大电路以外还有信号通道2. 根据反馈的极性，反馈可分为___C____反馈。

(a) 直流和交流(b) 电压和电流(c) 正和负3. 根据反馈信号的频率，反馈可分为____A___反馈。

(a) 直流和交流(b) 电压和电流(c) 正和负4. 根据取样方式，反馈可分为_____B__反馈。

(a) 直流和交流(b) 电压和电流(c) 正和负5. 根据比较的方式，反馈可分为___C____反馈。

(a) 直流和交流(b) 电压和电流(c) 串联和并联6. 负反馈多用于____A___。

(a) 改善放大器的性能(b) 产生振荡(c) 提高输出电压7. 正反馈多用于____B___。

(a) 改善放大器的性能(b) 产生振荡(c) 提高输出电压8. 直流负反馈是指___B____。

(a) 只存在于直接耦合电路中的负反馈(b) 直流通路中的负反馈(c) 放大直流信号才有的负反馈9. 交流负反馈是指____B___。

(a) 只存在于阻容耦合电路中的负反馈(b) 交流通路中的负反馈(c) 变压器耦合电路中的反馈10.直流负反馈在电路中的主要作用是__C_____。

(a) 提高输入电阻(b) 增大电路增益(c) 稳定静态工作点11.若反馈信号正比于输出电压，该反馈为___C____反馈。

(a) 串联(b) 电流(c) 电压12.若反馈信号正比于输出电流，该反馈为____B___负反馈。

(a) 并联(b) 电流(c) 电压13.当电路中的反馈信号以电压的形式出现在电路输入回路的反馈称为___B____反馈。

(a) 并联(b) 串联(c) 电压14.当电路中的反馈信号以电流的形式出现在电路输入回路的反馈称为___A____反馈。

(a) 并联(b) 串联(c) 电压15.电压负反馈可以____A___。

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a,b。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a,b。

3．在晶体三极管参数相同,工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真.5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于,工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压ui1=ui2，则输出电压为V;若u i1=1500µV， ui2=500µV,则差模输入电压uid为µV，共模输入信号uic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响.10．在共射、共集、共基三种组态的放大电路中，组态电流增益最;组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大,当温度升高时,晶体管的β，ICBO，uBE的变化情况为().A．β增加，ICBO,和 uBE减小 B。

β和ICBO增加,uBE减小C．β和uBE 减小，ICBO增加 D。

β、ICBO和uBE都增加2．反映场效应管放大能力的一个重要参数是()A. 输入电阻B. 输出电阻 C。

击穿电压 D. 跨导3．双端输出的差分放大电路主要（)来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C。

利用参数对称的对管子 D。

利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数(）. A。

变大 B. 变小 C。

不变 D. 无法判断5．差分放大电路的共模抑制比KCMR越大，表明电路（）A。

第六章放大电路中的反馈自测题一、在括号内填入“√”或“×”，表明下列说法是否正确。

（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。

（）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。

（）解：（1）×（2）√（3）×（4）√二、已知交流负反馈有四种组态：A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C或D。

（1）欲得到电流－电压转换电路，应在放大电路中引入；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入。

解：（1）B （2）C （3）A （4）D三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，A 或f s u A 。

设图中所有并求出反馈系数和深度负反馈条件下的电压放大倍数f u电容对交流信号均可视为短路。

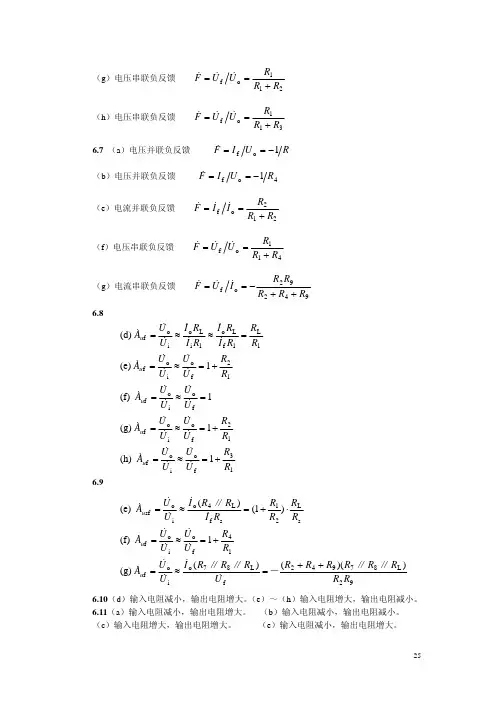

图T6.3解：图（a ）所示电路中引入了电流串联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L 31321f 32131 R R R R R R A R R R R R F u 式中R L 为电流表的等效电阻。

图（b ）所示电路中引入了电压并联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u 图（c ）所示电路中引入了电压串联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 1 1fu A F 图（d ）所示电路中引入了正反馈。

第四章负反馈放大电路【教学要求】本章主要介绍了反馈的基本概念；负反馈放大电路的四种基本类型及其判断方法以及各类负反馈对放大电路性能的影响；并强调了深度负反馈放大电路的计算。

教学内容、要求和重点如表4.1。

表4.1 教学内容、要求和重点【例题分析与解答】【例题4-1】试判断例题4-1图所示电路的反馈是正反馈还是负反馈。

解：首先进行有无反馈的判断。

若电路的输出回路与输入回路有由电阻、电容等元器件构成的通路，则说明电路中引入了反馈，否则无反馈。

在图4-1电路中，电阻R F和电容C F将电路的输出回路和输入回路“联系”起来，构成反馈通路，使输出电压影响电路的输入电压，故引入了反馈。

图 4-1再进行正、负反馈的判断。

假设电路输入端信号的极性为上“＋”下“－”，即T 1基极为“＋”，集电极则为“－”，T 2基极为“－”，集电极则为“＋”。

T 2集电极的输出信号通过电阻R F 和电容C F 反馈至R E1得到反馈信号f V ，其极性为上“＋”下“－”，导致T 1的净输入信号be i f V V V =-减小，可判断该反馈为负反馈。

【例题4-2】电路如图4-1所示。

求深度负反馈下的电压放大倍数vf A 。

解：首先判断该电路中引入了电压串联负反馈，且o V 作用于反馈网络，在R E1上的压降即为反馈电压，故E1f o E1FR V V R R =+根据式if V V ≈有o o F vf i f E11V V R A V V R =≈=+ 【例题4-3】电路如图4-3所示。

求深度负反馈下的电压放大倍数vsf A 。

oV +sV I fI图4-3解：首先判断该电路中引入了电流并联负反馈，且o I 作用于反馈网络所得反馈电流为E2f o E2FR I I R R =+注意，在深度电流并联负反馈中，i 0I '≈，即电路输入电阻上的压降为零，亦即T 1基极电位为零，电阻R F 和R E2为并联关系，故有上式成立。

模拟电路试题及答案一、判断题（每题1分，共50分）1、PN结正偏时导通，反偏时截止,所以PN结具有单向导电性.（√）2、漂移电流是正向电流，它由少数载流子形成，其大小与温度有关，而与外加电压无关。

（×）3、所谓理想二极管，就是当其正偏时，结电阻为零，等效成一条直线；当其反偏时，结电阻为无穷大,等效成断开；（√）4、三极管是电压控制元件，场效应管是电流控制元件。

(×）5、三极管具有放大作用外部电压条件是发射结反偏，集电结正偏。

（×）6、当温度升高时，晶体三极管集电极电流Ic增加，发射结压降减小。

（√）7、三极管放大电路共有三种组态分别是共射极、共集电极、共基极放大电路。

（√）8、为了稳定三极管放大电路的静态工作点，采用电流负反馈，为了稳定交流输出电流采用直流负反馈。

(×）9、负反馈放大电路和放大倍数A F=A/1+AF，对于深度负反馈放大电路的放大倍数A F= 1/F 。

（√)10、带有负反馈放大电路的频带宽度BW F=1+AF BW，其中BW=f H–f L，1+AF称为反馈深度。

（√）11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号。

而加上大小相等、极性相反的两个信号,称为差模信号。

（√）12、为了消除乙类互补功率放大器输出波形的交越失真,而采用甲乙类互补功率放大器。

（√）13、OCL电路是单电源互补功率放大电路；（×）14、OTL电路是双电源互补功率放大电路.(×）15、共集电极放大电路具有电压放大倍数小于近似等于1。

（√）16、共集电极放大电路输入电阻小，输出电阻大。

(×）17、差分放大电路能够抑制零点漂移，也称温度漂移,所以它广泛应用于集成电路中。

(√）18、用待传输的低频信号去改变高频信号的幅度称为调幅，未被调制的高频信号是运载信息的工具，称为载波信号。

(√）19、模拟乘法器输出与输入的关系式是U0=KUxUy.（√）20、P型半导体中空穴为少数载流子,自由电子为多数载流子。

第六章 放大电路中的反馈自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。

（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（ ）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。

（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。

（ ）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。

（ ）…解：（1）× （2）√ （3）× （4）√二、（四版一）已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。

（1）欲得到电流－电压转换电路，应在放大电路中引入 ；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；【（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。

解：（1）B （2）C （3）A （4）D三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或fs u A 。

设图中所有电容对交流信号均可视为短路。

,图解：图（a ）所示电路中引入了电流串联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L 31321f 32131 R R R R R R A R R R R R F u ⋅++≈++= 式中R L 为电流表的等效电阻。

图（b ）所示电路中引入了电压并联负反馈。

反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。
