第四章---负反馈放大电路-----习题教学提纲

负反馈典型例题6.4 如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法（①和③、①和④、②和③、②和④相连）。

试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路。

图T 6.46.5 已知一个负反馈放大电路的510=A ，3102⨯=F 。

求：(1) f A =？ (2) 若A 的相对变化率为20%，则f A 的相对变化率为多少？6.6 电路如图T6.6所示。

试问：若以稳压管的稳定电压Z U 作为输入电压，则当2R 的滑动端位置变化时，输出电压O U 的调节范围是多少？VD OVD OOVD图T 6.6 图解T 6.6 （a ） 图解T 6.6 （b ）6.7 在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是交流反馈？+_o+-u ou s(a) (b)(c)-u ou s oCC-o(d) (e) (f)6.8 在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？(a) (b) (c)(d) (e)图P 6.8【解6.4】简答①和③相连：电压并联组态，负反馈； ①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈； ②和④相连：电流串联组态，负反馈。

详解：（a ）①和③相连：如图解T 6.4（a ），用瞬时极性法分析可知，从输入端来看：f i id i i i -=，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。

总之，①和③相连为电压并联负反馈。

（b ）①和④相连：如图解T 6.4（b ），用瞬时极性法分析可知，输入端f i id i i i +=，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。

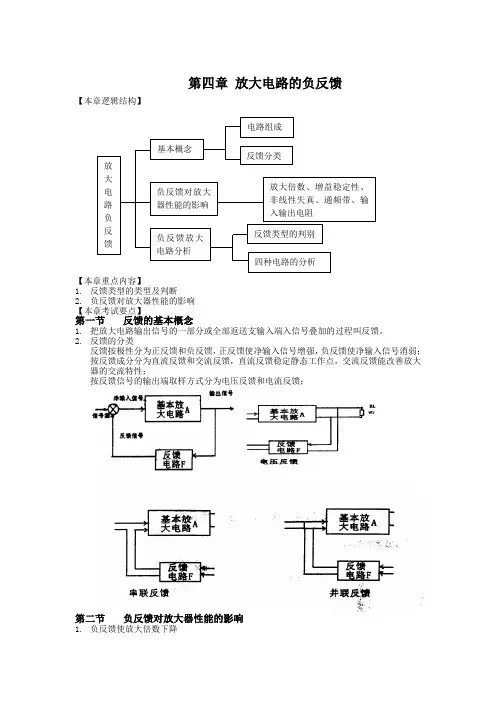

第四章 放大电路的负反馈【本章逻辑结构】【本章重点内容】1. 反馈类型的类型及判断2. 负反馈对放大器性能的影响【本章考试要点】 第一节 反馈的基本概念1. 把放大电路输出信号的一部分或全部返送支输入端入信号叠加的过程叫反馈。

2. 反馈的分类反馈按极性分为正反馈和负反馈，正反馈使净输入信号增强，负反馈使净输入信号消弱； 按反馈成分分为直流反馈和交流反馈，直流反馈稳定静态工作点，交流反馈能改善放大器的交流特性；按反馈信号的输出端取样方式分为电压反馈和电流反馈；按反馈信号的输入端联接方式他为串联反馈和并联反馈。

（学人识别）第二节 负反馈对放大器性能的影响1. 负反馈使放大倍数下降 放大倍数、增益稳定性、非线性失真、通频带、输入输出电阻 放大电路负反馈 基本概念 负反馈对放大器性能的影响 负反馈放大电路分析电路组成 反馈分类 反馈类型的判别 四种电路的分析F=V f/V0 Avf=Avf/(1+AvF)2.负反馈使放大倍数的稳定性提高RL或？变大，导致V0变大，会使反馈电压Vf变大，从而使净输入电压Vbe变小，输出电压Vo回调。

3.负反馈使非线性失真减小当放大电路产生非线性失真时，利用负失馈电路反馈电路使净输入信号产生预失真（情况与输出信号相反），从而减小整个放大器的非线性失真。

4.负反馈可展宽通频带5.串联负反馈使r i增大，并联负反馈使r i减小，电压负反馈使r o减小，电流负反馈使r o增大。

第三节负反馈放大电路分析1.反馈信号取自于输出电压则为电压反馈，否则为电流反馈。

2.反馈信号送至放大器三极管基极则为并联反馈，送至共发射极电路和射极则为串联反馈。

3.反馈极性的判别——瞬时极性法：假定输入端原信号极性为“+”，确定输出信号的极性和反馈信号的极性，若反馈信号的极性也为“+”，则为正反馈，反之为负反馈。

4.常见的几种反馈：电压串联负反馈，电流串联负反馈，电流串联负反馈，电流并联负反馈。

（会识别）。

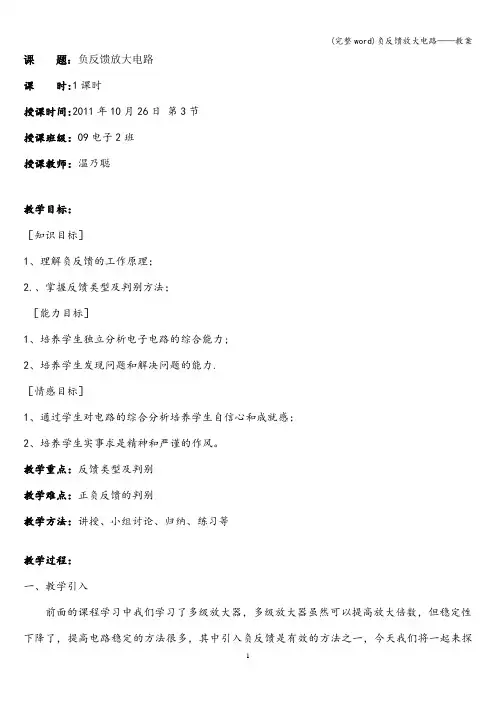

课题：负反馈放大电路课时:1课时授课时间:2011年10月26日第3节授课班级：09电子2班授课教师：温乃聪教学目标：［知识目标］1、理解负反馈的工作原理；2.、掌握反馈类型及判别方法；［能力目标］1、培养学生独立分析电子电路的综合能力;2、培养学生发现问题和解决问题的能力.［情感目标］1、通过学生对电路的综合分析培养学生自信心和成就感；2、培养学生实事求是精神和严谨的作风。

教学重点：反馈类型及判别教学难点：正负反馈的判别教学方法：讲授、小组讨论、归纳、练习等教学过程：一、教学引入前面的课程学习中我们学习了多级放大器，多级放大器虽然可以提高放大倍数，但稳定性下降了，提高电路稳定的方法很多，其中引入负反馈是有效的方法之一，今天我们将一起来探讨负反馈放大电路的相关内容。

二、新课教学课题：负反馈放大电路1. 反馈定义：在放大电路中，从输出的信号取出一部分或全部通过一定的方式接回输入端的过程称之为反馈。

2。

反馈种类（1）电压反馈或电流反馈电压反馈 :反馈信号取自输出电压或者输出电压的一部分；电流反馈：反馈信号取自输出电流或者输出电流的一部分。

（2）串联反馈或并联反馈串联反馈:反馈电路与信号源串联连接，则称为串联反馈；并联反馈：反馈电路与信号源并联连接，则称为并联反馈。

（3）正反馈或负反馈正反馈:反馈信号使净输入信号增加的反馈负反馈：反馈信号使净输入信号减小的反馈（4）直流、交流反馈3. 反馈类型及判别——通过电路分析(注意本级反馈和级间反馈)和级间反馈RC接入PM的分析各种反馈的判别分析本级反馈RE1（1）电压反馈或电流反馈反馈信号消失——电压反馈 反馈信号不消失——电流反馈（2)串联反馈或并联反馈反馈信号消失——并联反馈 反馈信号不消失——串联反馈(3）正反馈或负反馈—-瞬时极性法（4）直流、交流反馈串联电容--交流反馈 并联电容-—直流反馈分析课本两个电路和的反馈类型练习RC 接入PN 、QM 、QN 的反馈类型三、课堂总结：1、能分析电子电路是我们电子专业应掌握的一种重要能力，能分析反馈电路是具体能力体现；2、今天的重点是学会各种反馈类型及判别，希望同学们加以巩固。
