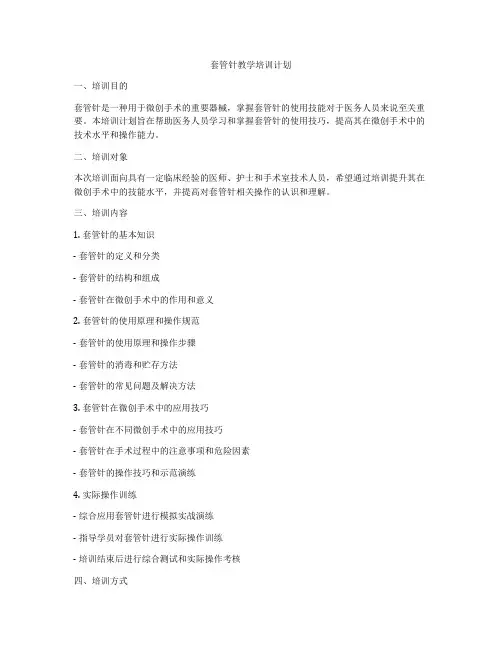

套管针教学培训计划一、培训目的套管针是一种用于微创手术的重要器械，掌握套管针的使用技能对于医务人员来说至关重要。
本培训计划旨在帮助医务人员学习和掌握套管针的使用技巧，提高其在微创手术中的技术水平和操作能力。
二、培训对象本次培训面向具有一定临床经验的医师、护士和手术室技术人员，希望通过培训提升其在微创手术中的技能水平，并提高对套管针相关操作的认识和理解。
三、培训内容1. 套管针的基本知识- 套管针的定义和分类- 套管针的结构和组成- 套管针在微创手术中的作用和意义2. 套管针的使用原理和操作规范- 套管针的使用原理和操作步骤- 套管针的消毒和贮存方法- 套管针的常见问题及解决方法3. 套管针在微创手术中的应用技巧- 套管针在不同微创手术中的应用技巧- 套管针在手术过程中的注意事项和危险因素- 套管针的操作技巧和示范演练4. 实际操作训练- 综合应用套管针进行模拟实战演练- 指导学员对套管针进行实际操作训练- 培训结束后进行综合测试和实际操作考核四、培训方式本次培训将采用理论讲授、实际操作、讨论交流等多种形式进行，通过专家讲解和互动讨论，使学员能够全面了解套管针的相关知识和技能，达到掌握套管针的目标。
五、培训时间和地点培训时间：2天培训地点：医院手术室或专门培训场所六、培训教材及工具培训教材：套管针相关技术资料和操作手册培训工具：套管针实物、模拟器材、手术视频等七、培训考核1. 培训结束后进行综合测试2. 按照培训要求进行实际操作考核3. 考核合格者颁发培训结业证书八、培训师资及条件1. 师资力量：培训由具有丰富临床经验和教学经验的专家教授2. 师资条件：具有相关专业资格和技术水平，能够做到言传身教，深入浅出地讲解套管针相关知识和技能九、培训评价1. 培训结束后由学员进行培训效果评价2. 对培训方案及内容进行总结和改进意见的征求十、培训总结通过本次培训，希望能够全面提高学员对套管针的认识和操作技巧，使其在微创手术中能够熟练掌握套管针的使用方法，提高手术质量和安全性，为患者提供更加安全、便捷的治疗服务。

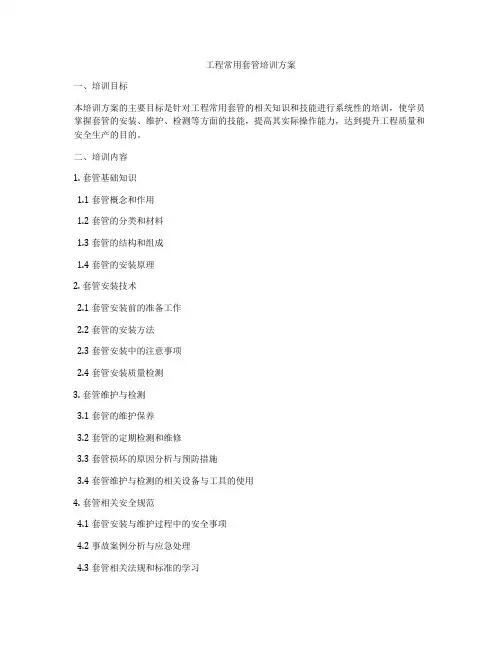

工程常用套管培训方案一、培训目标本培训方案的主要目标是针对工程常用套管的相关知识和技能进行系统性的培训，使学员掌握套管的安装、维护、检测等方面的技能，提高其实际操作能力，达到提升工程质量和安全生产的目的。
二、培训内容1. 套管基础知识1.1 套管概念和作用1.2 套管的分类和材料1.3 套管的结构和组成1.4 套管的安装原理2. 套管安装技术2.1 套管安装前的准备工作2.2 套管的安装方法2.3 套管安装中的注意事项2.4 套管安装质量检测3. 套管维护与检测3.1 套管的维护保养3.2 套管的定期检测和维修3.3 套管损坏的原因分析与预防措施3.4 套管维护与检测的相关设备与工具的使用4. 套管相关安全规范4.1 套管安装与维护过程中的安全事项4.2 事故案例分析与应急处理4.3 套管相关法规和标准的学习5. 套管工程案例分析5.1 套管工程中的成功案例分享5.2 套管工程中的失败案例分析5.3 套管工程实际操作技巧三、培训方法本培训采用理论与实践相结合的方式，其中包括专家授课、现场操作演示、案例分析、小组讨论等形式。
学员在培训中将能以理论知识为基础，结合实际操作进行学习和训练，加深对套管安装、维护技术的理解和掌握。
四、培训计划本次培训计划为期五天，具体安排如下：第一天：套管基础知识和安装技术学习上午：套管基础知识讲解下午：套管安装技术讲解和现场演示第二天：套管安装技术实践上午：学员实地观摩套管安装现场下午：学员进行套管安装操作训练第三天：套管维护与检测学习上午：套管维护与检测知识讲解下午：后勤设备学习与实际操作第四天：套管安全规范和案例分析上午：套管相关安全规范学习下午：套管工程案例分享和分析第五天：综合实践和考核上午：模拟套管安装和维护操作练习下午：培训结业考核及总结五、培训考核培训结束后，将对学员进行综合考核，主要包括理论知识和实际操作两部分。
理论知识考核采用笔试形式，实际操作考核采用实战检验的方式。
套管头一、什么是套管头：套管头是套管和井口装置之间的重要连接件。
它的下端通过螺纹与表层套管相连，上端通过法兰或卡箍与井口装置（或防喷器）相连。
二、套管头的用途、特点及分类：1. 用途：a. 通过悬挂器支撑除表层套管以外的各层套管重量；b. 承受井口装置的重量；c. 可在内外套管柱之间形成压力密封；d. 为可能蓄积在两层套管柱之间的压力提供一个出口，或在紧急情况下向井内泵入液体（压井钻井液、水或高效灭火剂等）；e. 可进行钻采工艺方面的特殊作业，如：⑴. 若井未固好,可从侧口补注水泥；⑵. 在采取增产措施而搞酸化压裂时，可从侧孔打入压力液以平衡油管压力。
2. 特点：a. 套管连接既可采用螺纹连接，也可采用卡瓦连接，悬挂套管既快速又方便；b. 套管挂采用刚性与橡胶复合密封结构，还可采用金属密封，増强了产品的密封性能；c. 设计有防磨套及试压取出工具，方便防磨套的取出和对套管头进行试压。
d. 上法兰设计有试压、二次注脂装置。
e. 套管头侧翼阀门配置，根据用户需求设计；3. 分类：a. 按悬挂套管层数分：单级套管头（见图1）、双级套管头（见图2）、三级套管头（见图3）；b. 按套管悬挂器的结构型式分：卡瓦式套管头、螺纹式套管头；c. 按本体间连接方式分：法兰式套管头、卡箍式套管头、独立螺纹式（悬挂套管柱上端和油管头本体下端用螺纹连接的套管头）；d. 按本体的结构型式分：单体式套管头（一个本体内装一个悬挂器）、组合式套管头；（一个本体内装多个悬挂器）；套管头的型号表示法及型号：三、:1 . 型号表示法套管头1：TFQ1397-70例T F Q1397—70最上层套管头工作压力70MPa悬挂套管序列：13 3/8″×9 5/8″×7″气井法兰式套管头例2：TK1397-70套管头T K1397—70最上层套管头工作压力70MPa悬挂套管序列：13 3/8″×9 5/8″×7″卡瓦式套管头1)悬挂器7(或5压帽2法兰式平行闸阀丝顶5头套管9压力表止″图1 TFQ9 5/8×7-70 单级套管头″）套管；5 1/2″（或7套管，悬挂″9 5/8单级套管头连接7-70TFQ9 5/8×．2. 型号（常用产品）：单级气(油)井套管头（TFQ系列）35MPa型：TFQ 9 5/8×7-35(TFQ9 5/8×7-5,000Psi)、70MPa型：TFQ 9 5/8×7-70(TFQ 9 5/8×7-10,000Psi)1压帽顶丝)7(5套管悬挂器PFF65-70平板阀2压力表套管头9-5/8截止阀试压阀9-5/8套管悬挂器13-3/8套管头PFF65-35平板阀托架133/8″套管95/8″套管7″套、双级套管头9 5/8×7-70图2 TFQ 13 3/8×57″（或套管，悬挂9 5/8″、TFQ 13 3/8×9 5/8×7-70双级套管头连接13 3/8″″）套管；1/2井套管头（TFQ系列）双级气(油)7-35TFQ 13 3/8×9 5/8×35MPa型：、9 5/8×(TFQ 13 3/8×7-5,000Psi)7-709 5/8×型：TFQ 13 3/8×70MPa7-10,000Psi)(TFQ 13 3/8×9 5/8×7-105 TFQ 13 3/8×9 5/8×105MPa型：7-15,000Psi)9 5/8×(TFQ 13 3/8×三级气(油)井套管头（TFQ系列）35MPa型：TFQ20×13 3/8×9 5/8×7-35(TFQ20×13 3/8×9 5/8×7-5,000Psi)、70MPa型：TFQ 20×13 3/8×9 5/8×7-70(TFQ20×13 3/8×9 5/8×7-10,000Psi)105MPa型：TFQ 13 3/8×9 5/8×7-105吨兆㈠尰×尸×?尵?×7-15,000Psi)1)套管悬挂器7(5压帽管头9-5/8套2板阀平丝顶截止阀133/8套管头5套管悬挂器9压力表83套3管悬挂器1套管头20平2″套托13″套″套/套三级套管头7-709 5/8×13 3/8×TFQ 20×3 图13 3/8″、20TFQ 20×13 3/8×9 5/8×7-70双级套管头连接套管″套管，悬挂5 1/2″）套管；9 5/8″、7″（或套管头零件或部件的额定工作压力应按其端部或出口连接的额定工作压力确定。
当端部或出口连接的额定工作压力不同时，应按其较小的额定工作压力来确定。
六种压140MPa21MPa、35MPa、70MPa、105MPa、14MPa套管头额定工作压力分为、力级别。
套管螺纹的本体静水压试验压力：试验压力套管规格(mm) 额定工作压力(MPa)(MPa)27.6 13.8273.0 ～114.341.4 20.751.7 34.527.6 13.8 339.7 ～298.531.0 20.715.513.8508.0406.6～四、套管头的设计、制造和检验的相关标准《井口装置和采油树SY/T5127-20021. 套管头设计制造执行中华人民共和国天然气行业标准spec 规范》和美国石油学会出版的API 6A ；第十九版《井口装置和采油树设备规范》《井口装置和SY/T5127-2002执行中华人民共和国天然气行业标准在进行套管头检验时2. ,第十九版《井口装置和采油树设备规API spec 6A 采油树规范》和美国石油学会出版的范》；五、套管头的结构及密封工作原理 1. 套管头的结构：套管头由四通、套管悬挂器、顶丝总成、法兰式平行闸阀、连接件、压力显示机构等组成；42. 套管头的橡胶密封（见图）工作原理：形橡胶密封圈、套管悬挂器、燕尾形橡胶密封圈、套管头密封由套管头本体、BT形密封圈、密封垫环构成，套管悬挂器座挂在套管头本体台阶上，由于套管的V顶丝悬重，金属与金属的接触就产生刚性被动密封，套管悬挂器与套管的密封为螺纹密封。
密封及相应的注脂、套管头四通有与套管悬挂器外径（或套管外径）相匹配的BT密封起作用。
若密封出现渗试压孔，使用时必须从注脂阀注入高压密封脂，方能使BT注脂压力不超过该法兰漏，应从注脂阀和试压阀分别注入密封脂，使密封继续生效。
；如密封套管，则不超过该套管的额定许用挤毁压力。
压力试压孔用于额定工作压力套管悬挂器外密封试验。
，在座套管悬挂器后，又能将套管法兰上有顶丝，用于锁定防磨套（保护密封面）悬挂器锁定。
若顶丝处出现渗漏，可拧紧压帽，使密封生效。
．套管头四通两侧口法兰，一端接平板阀（或盲法兰），另一端接平板阀、丝扣法兰、接头、截止阀及压力表，经压力表可观察两套管层之间的环空压力。
5套管9悬挂器58套管头98BT橡胶密封圈V形密封圈密封垫环燕尾形橡胶密封圈刚性密封套管头133/8管″套133/8图4 套管头橡胶密封3. 套管头的金属、橡胶密封（见图5）工作原理：套管头金属、橡胶密封由套管头本体、BT形橡胶密封圈、上金属密封组件、下金属密封组件、套管悬挂器、燕尾形橡胶密封圈、顶丝V形密封圈、密封垫环构成，套管悬挂器座挂在套管头本体台阶上，由于套管的悬重，金属与金属的接触就产生刚性被动密封。
套管悬挂器与套管的密封为螺纹密封（见图5）；上金属密封环是在安装上法兰前，通过测量上金属密封环在上法兰孔中的位置尺寸，再确定装调节环的厚度，使调节环在上法兰孔中冒出一定的过盈量。
在上法兰与套管头四通连接时，通过套管头四通压缩调节环，使上金属密封环变形，从而达到密封套管悬挂器的作用。
圈封橡胶密BT器挂套管悬件组密封上金属环垫密封头套管圈密封V 形下密封组件燕尾形橡胶密封圈刚性密封图5 套管头金属、橡胶密封套管悬挂器的下金属密封组件的密封原理，是通过金属密封环和套管头四通、套管悬挂器的设计，保证各零件的几何尺寸，利用顶丝上的45°锥面旋转，使下金属密封组件压环下行，使金属密封环组件U形环变形，从而达到密封套管悬挂器的作用。
套管头四通有与套管悬挂器外径（或套管外径）相匹配的BT密封及相应的注脂、试压孔，使用时必须从注脂阀注入高压密封脂，方能使BT密封起作用。
若密封出现渗漏，应从注脂阀和试压阀分别注入密封脂，使密封继续生效。
注脂压力不超过该法兰额定工作压力；如密封套管，则不超过该套管的额定许用挤毁压力。
压力试压孔用于套管悬挂器外密封试验。
法兰上有顶丝，用于锁定防磨套（保护密封面），在座挂套管悬挂器后，又能将套管悬挂器锁定。
若顶丝处出现渗漏，可拧紧压帽，使密封生效。
套管头四通两侧口法兰，一端接平板阀（或盲法兰），另一端接平板阀、丝扣法兰、接头、截止阀及压力表，经压力表可观察两套管层之间的环空压力。
以上两种套管悬挂器均为芯轴悬挂器。
4. 芯轴悬挂器（见图6、7）：芯轴悬挂器本体燕尾形橡胶密封圈图6橡胶密封的芯轴悬挂器下密封组件上金属密封组件燕尾形橡胶密封圈圈密封BT套管悬挂器套管图7金属、橡胶密封的芯轴悬挂器套管头金属、橡胶密封的芯轴悬挂器的密封原理与油管头金属、橡胶密封的芯轴悬挂器相同。
5. 卡瓦悬挂器的结构及密封工作原理（见图8）：a. 卡瓦悬挂器的结构：卡瓦悬挂器主要由卡瓦牙（四等分）、卡瓦座（两等分）、橡胶密封（两等分）、支承座（两等分）等组成。
b. 卡瓦悬挂器的工作原理：将两半组合的卡瓦悬挂器抱住套管，整体投入到套管头孔中，使卡瓦牙紧紧卡住套管，在套管自重和卡瓦牙锥度的作用下，卡瓦牙越楔越紧，使卡瓦牙对套管越卡越紧。
而橡胶密封件在自重的作用下产生变形，形成对套管和套管头本体的密封。
．卡瓦牙卡瓦座橡胶密封支承座图8卡瓦悬挂器c. 倒卡瓦悬挂器的工作原理（见图9）：密封盒卡瓦悬挂器BT密封圈倒卡瓦悬挂图9 装有卡瓦悬挂器、倒卡瓦悬挂器的套管头倒卡瓦悬挂器座是用螺栓固定在套管头本体下部，将套管装入BT密封圈之后才放下卡瓦，使卡瓦牙紧紧卡住套管，在套管自重和锥度的作用，卡瓦牙越楔越紧，使卡瓦牙对套管越卡越紧。
倒卡瓦悬挂器的密封由BT密封圈完成。
BT密封圈的使用在培训资料《抗硫采油气井口装置》已详细介绍。
