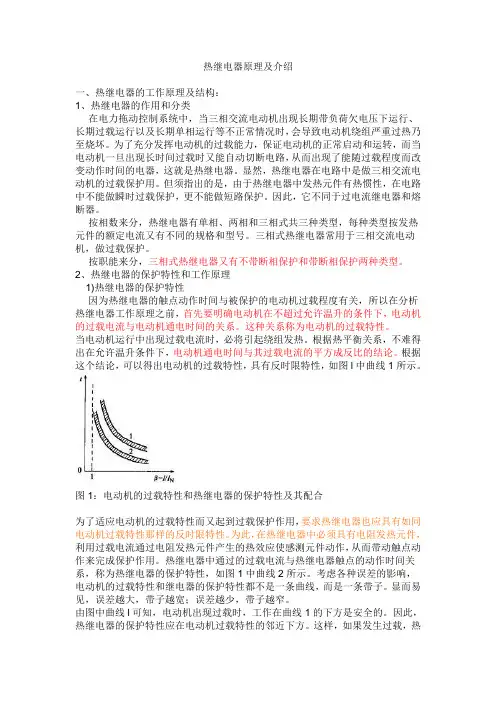

热继电器原理及介绍一、热继电器的工作原理及结构：1、热继电器的作用和分类在电力拖动控制系统中，当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。
为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。
显然，热继电器在电路中是做三相交流电动机的过载保护用。
但须指出的是，由于热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。
因此，它不同于过电流继电器和熔断器。
按相数来分，热继电器有单相、两相和三相式共三种类型，每种类型按发热元件的额定电流又有不同的规格和型号。
三相式热继电器常用于三相交流电动机，做过载保护。
按职能来分，三相式热继电器又有不带断相保护和带断相保护两种类型。
2、热继电器的保护特性和工作原理1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关，所以在分析热继电器工作原理之前，首先要明确电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。
这种关系称为电动机的过载特性。
当电动机运行中出现过载电流时，必将引起绕组发热。
根据热平衡关系，不难得出在允许温升条件下，电动机通电时间与其过载电流的平方成反比的结论。
根据这个结论，可以得出电动机的过载特性，具有反时限特性，如图l中曲线1所示。
图1：电动机的过载特性和热继电器的保护特性及其配合为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。
为此，在热继电器中必须具有电阻发热元件，利用过载电流通过电阻发热元件产生的热效应使感测元件动作，从而带动触点动作来完成保护作用。
热继电器中通过的过载电流与热继电器触点的动作时间关系，称为热继电器的保护特性，如图1中曲线2所示。
热继电器校验电路图
(1)按图连接好校验电路，将调压变压器的输出调到零位置。
将热继电器置于手动复位状态，并将整定值旋钮置于额定值处。
图热继电器校验电路图(2)合上电源开关QS，指示灯HL亮。
(3)将调压变压器输出电压从零渐渐上升，使热元件通过的电流升至额定值，1h内热继电器应不动作；若1h内热继电器动作，则应将调整旋钮向整定值大的方向旋动。
(4)将电流升至1.2倍额定值，热继电器应在20min内动作，指示灯HL熄灭；若20min内不动作，则应将调整钮向整定值小的位置旋动。
(5)将电流降至零，待热继电器冷却并手动复位后，再调升电流至1.5倍额定值，热继电器应在2min内动作。
(6)再将电流降至零，待热继电器冷却并复位后，快速调升电流至6倍额定值，分断QS再随即合上，其动作时间应大于5s。
1。
热继电器的选型热继电器由于其结构简洁，安装和使用便利而被广泛应用于电动机的过载爱护。
依据电动机起动电流大小和时间长短，正确配置热继电器在电路中的连接方式，是合理选择热继电器整定电流的关键。
电动机在额定电流下工作时，无需热继电器爱护。
热继电器是采纳双金属热元件，动作机构，常闭触头和常开触头，复位按钮及整定电流调整旋钮等构成。
依据双金属热元件的数目可分为两极和三极型热器，而三极型又分带断相爱护和不带断相爱护两种。
二极型是将两只双金属热元件串联在电动机主电路的任意两相中，而三极型是将三只双金属热元件分别串联在三相主电路中，把常闭触头串联在沟通接触器的掌握电路中起到过载爱护作用，复位方式有手动复位和自动复位两种，可依据需要调整，出厂出厂时均调整为自动方式，如欲手动复位，可将热继电器侧面孔内螺钉退出三四转即可。
1，类型选择。
一般轻载起动，长期运行的电动机。
或间断长期工作的电动机，在三相电源电压较平衡的条件下选用两极型的热继电器即可。
对于三相电源均衡性较差，工作环境较恶劣，或较少有人看护的电动机，宜选用三极型热继电器，对于三角形接法的电动机应选用三极型热继电器或带断相爱护的三极型热继电器。
2，热继电器额定电流的选择。
同一系列型号的热继电器可装用不同额定电流的发热元件。
选用时应依据电动机的额定电流选择相应的发热元件，热继电器的额定电流应大于电动机的额定电流。
3，热元件额定电流的选择。
热元件的额定电流应略大于电动机的额定电流。
4，热元件整定电流的调整，热零件整定电流的调整范围。
可依据热继电器的型号和热元件的额定电流查表得出，当电动机的起动电流为额定电流6倍左右及起动时间不超过5秒者，热元件的整定电流可调整到等于电动机的额定电流，当电动机的起动时间较长，拖运冲击性负荷或不允许停机者整定电流应调整到电动机额定电流的 1.1－1.15倍。
热继电器分直接加热和间接加热及复式加热三种形式。
又包括两相结构、三相结构及带断相爱护几种结构形式。

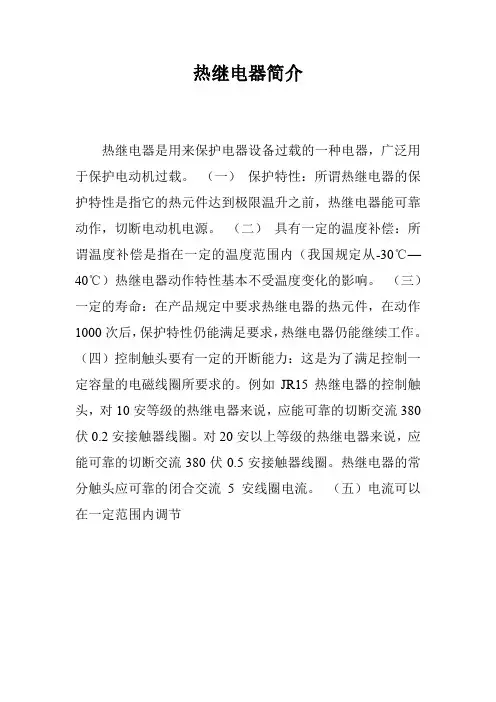

热继电器简介
热继电器是用来保护电器设备过载的一种电器，广泛用于保护电动机过载。
（一）保护特性：所谓热继电器的保护特性是指它的热元件达到极限温升之前，热继电器能可靠动作，切断电动机电源。
（二）具有一定的温度补偿：所谓温度补偿是指在一定的温度范围内（我国规定从-30℃—40℃）热继电器动作特性基本不受温度变化的影响。
（三）一定的寿命：在产品规定中要求热继电器的热元件，在动作1000次后，保护特性仍能满足要求，热继电器仍能继续工作。
（四）控制触头要有一定的开断能力：这是为了满足控制一定容量的电磁线圈所要求的。
例如JR15热继电器的控制触头，对10安等级的热继电器来说，应能可靠的切断交流380伏0.2安接触器线圈。
对20安以上等级的热继电器来说，应能可靠的切断交流380伏0.5安接触器线圈。
热继电器的常分触头应可靠的闭合交流5安线圈电流。
（五）电流可以在一定范围内调节。
