4种直流电机控制电路详解，含图含公式，直观又细致，不懂都难！旺材电机与电控2小时前私信“干货”二字，即可领取138G伺服与机器人专属及电控资料！直流电机在家用电器、电子仪器设备、电子玩具、录相机及各种自动控制中都有广泛的应用。
但对它的使用和控制，很多读者还不熟悉，而且其技术资料亦难于查找。
直流电机控制电路集锦，将使读者“得来全不费功夫”!在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。
大家熟悉的录音机、电唱机、录相机、电子计算机等，都不能缺少直流电机。
所以直流电机的控制是一门很实用的技术。
本文将详细介绍各种直流电机的控制技术。
直流电机，大体上可分为四类：第一类为有几相绕组的步进电机。
这些步进电机，外加适当的序列脉冲，可使主轴转动一个精密的角度(通常在1.8°--7.5°之间)。
只要施加合适的脉冲序列，电机可以按照人们的预定的速度或方向进行连续的转动。
步进电机用微处理器或专用步进电机驱动集成电路，很容易实现控制。
例如常用的S A A l027或S A A l024专用步进电机控制电路。
步进电机广泛用于需要角度转动精确计量的地方。
例如：机器人手臂的运动，高级字轮的字符选择，计算机驱动器的磁头控制，打印机的字头控制等，都要用到步进电机。
第二类为永磁式换流器直流电机，它的设计很简单，但使用极为广泛。
当外加额定直流电压时，转速几乎相等。
这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。
也用于变速范围很宽的驱动装置，例如：小型电钻、模型火车、电子玩具等。
在这些应用中，它借助于电子控制电路的作用，使电机功能大大加强。
第三类是所谓的伺服电机，伺服电机是自动装置中的执行元件，它的最大特点是可控。
在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小，除去控制信号电压后，伺服电机就立即停止转动。
伺服电机应用甚广，几乎所有的自动控制系统中都需要用到。
常用电气控制电路1.控制柜内电路的一般排列和标注规律为便于检查三相动力线布置的对错,三相电源L1、L2、L3在柜内按上中下、左中右或后中前的规律布置。
L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线. 二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序.二次控制电路的线号编排如图1所示。
动力线与弱点信号线要尽量远离，如传感器、PLC、DCS 集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。
弱电线缆最好单独放入一个金属桥架内,所有弱电信号的接地端都在同一点接地,且与强电的接地分离.常用电气控制电路图1 二次控制电路的线号编排2.电动机起停控制电路该电路可以实现对电动机的起停控制，并对电动机的过载和短路故障进行保护，电动机起停控制电路如图2所示。
图2 电动机起停控制电路在图2中，L1、L2、L3是三相电源,信号灯HL1用于指示L2和L3两相电源的有无，电压表V指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。
合上断路器QF1,二次电路得电，按下起动按钮(绿色)SB2,交流接触器KM1的线圈通电,交流接触器的主触点KM1的辅助触头KM1-1闭合,电动机M1通电运转。
由于KM1-1触头已闭合，即使起动按钮SB2抬起，KM1的线圈也将一直有电。
KM1—1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行.按下停止按钮SB1，KM1的线圈断电,KM1-1和KM1触头放开，电动机停止，由于KM1—1已经断开，即使停止按钮SB1抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。
当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。
当电动机发生过载时，电动机电流超出正常额定电流一定的百分比,热继电器FR1发热，一定时间后，FR1的常闭触头FR1—1断开，KM1线圈断电，KM1—1和KM1主触头断开，电动机保护停止。

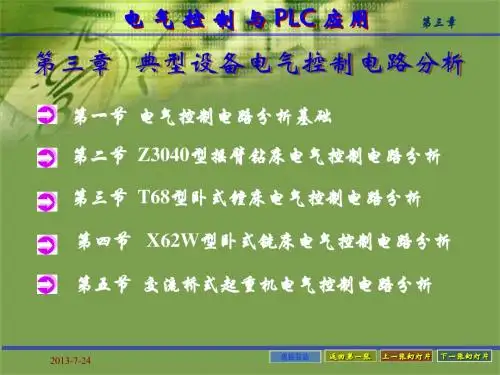

第三章典型设备电气控制电路分析第一节电气控制电路分析基础第二节Z3040型摇臂钻床电气控制电路分析第三节T68型卧式镗床电气控制电路分析第四节X62W型卧式铣床电气控制电路分析第五节交流桥式起重机电气控制电路分析第一节电气控制电路分析基础一、电气控制分析的依据依据：设备本身的基本结构、运行情况、加工工艺要求和电力拖动自动控制的要求；熟悉了解控制对象，掌握其控制要求等。
二、电气控制分析的内容设备说明书电气控制原理图电气设备的总装接线图电器元件布置图与接线图三、电气原理图的阅读分析方法先机后电先主后辅化整为零集零为整、统观全局总结特点四、分析举例C650卧式车床属中型车床，加工工件回转半径最大可达1020mm ，长度可达3000mm 。
其结构主要有床身、主轴变速箱、进给箱、溜板箱、刀架、尾架、丝杆和光杆等部分组成。
（一）卧式车床的主要结构和运动情况以C650普通卧式车床为例图3-1 普通车床的结构示意图1-进给箱2-挂轮箱3-主轴变速箱4-溜板与刀架5-溜板箱6-尾架7-光杆8-丝杆9-床身（二）C650车床对电气控制的要求1．主轴电动机M12．冷却泵电动机M23．快速移动电动机M34．电路应有必要的保护和联锁，有安全可靠的照明电路。
从车削加工工艺要求出发，对各电动机的控制要求是：（三）C650车床的电气控制电路分析1．主电路分析2．控制电路分析1）主电动机的点动调整控制2）主电动机的正反转控制3）主电动机的反接制动控制4）刀架的快速移动和冷却泵控制5)辅助电路6）完善的联锁与保护3．电路特点1）采用三台电动机拖动，尤其是车床溜板箱的快速移动单由一台电动机拖动。
2）主轴电动机不但有正、反向运转，还有单向低速点动的调整控制，正、反向停车时均具有反接制动控制。
3）设有检测主轴电动机工作电流的环节。
4）具有完善的保护与联锁。
第二节Z3040型摇臂钻床电气控制电路分析一、机床结构与运动形式摇臂钻床一般由底座、内外立柱、摇臂、主轴箱和工作台等部件组成。
