烧成范围的名词解释烧成范围是指一种工艺过程，用于将陶瓷制品或其他材料进行烧制，使其达到所需的物理和化学性质。
在烧成范围内，材料经历了一系列的物理和化学变化，从而形成了最终的产品。
烧成范围通常由以下几个因素决定：1.温度：烧成过程中，通过控制温度可以实现不同的效果。
温度的选择取决于原始材料的性质以及期望获得的最终产品的特性。
过低的温度可能导致陶瓷制品不完全致密，而过高的温度则可能使其变形或破裂。
2.时间：烧成时间是指材料在一定温度下所暴露的时间长度。
时间的选择也取决于所使用的材料以及最终产品的要求。
烧成时间过短可能导致制品未完全烧结，而时间过长则可能导致过度烧结或变形。
3.气氛：在烧成过程中，气氛的选择对最终产品的性质有重要影响。
不同的气氛可以通过调整燃烧系统来实现，包括氧化性、还原性或惰性气氛。
不同的气氛可以改变材料的颜色、质地和导电性等。
4.加热速率：加热速率指材料在烧成过程中温度上升的速率。
加热速率的选择同样也会影响最终产品的质量和性能。
烧成范围的控制需要经验和技巧。
陶瓷制造领域中，烧成范围的设计和控制对于制品的质量至关重要。
过程中的任何微小变化都可能导致产品的失效。
在工业生产中，烧成范围的控制通常借助于先进的仪器和自动化系统。
温度、时间和气氛的控制可以借助计算机系统来实现，从而保证产出的产品性质的一致性。
烧成范围的应用不仅局限于陶瓷制品，还可以应用于其他材料的烧制过程。
例如，金属粉末冶金领域中的烧结过程就是一种烧成范围的应用。
在烧成过程中，金属粉末通过高温进行烧结，使其形成致密的金属制品。
总之，烧成范围是一种重要的工艺过程，用于将原始材料转化为所需的最终产品。
通过精确的温度、时间、气氛和加热速率的控制，可以实现不同材料的烧成过程，满足各种产品的需求。
烧成范围的应用范围广泛，对于现代工业生产具有关键的意义。
陶瓷一次烧成的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陶瓷一次烧成工艺流程。
1. 制坯。
根据产品形状和尺寸设计模具。

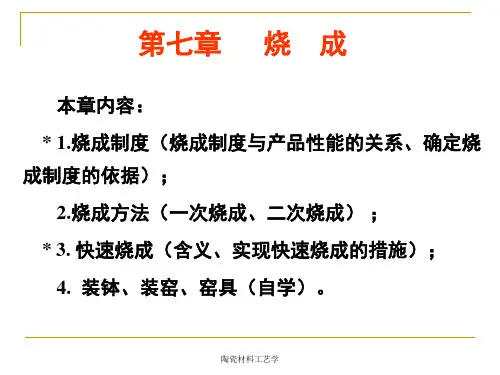

烧成：陶瓷坯体通过高温热处理，发生一系列物理化学变化，矿物组成、显微结构发生变化，最终得到具有某种特定要求的陶瓷制品的工艺过程。
一次烧成：成形、干燥或施釉后的生坯，在陶瓷窑内一次烧成陶瓷产品的工艺路线。
二次烧成：即先素烧后施釉，再釉烧的工艺路线。
分为低温素烧高温釉烧和高温素烧低温釉烧。
坯体加热过程中的物理化学变化:（1）低温阶段——常温～300℃排除干燥残余水分和吸附水,少量收缩或不收缩，气孔率、强度略有增加；基本无化学变化。
（2）氧化分解阶段——300～950℃1化学变化（1）氧化反应：碳素和有机物氧化,黄铁矿（FeS2）等有害物质氧化（2）分解反应：结构水排除;碳酸盐、硫酸盐分解（3）石英晶型转变2 物理变化：（1）重量减轻，气孔率提高，有一定的收缩；（2）有少量液相产生，后期强度有一定提高。
（3）高温阶段——950℃～烧成温度一化学反应1在1050℃以前，继续上述的氧化分解反应并排除结构水；2硫酸盐的分解和高价铁的还原与分解（在还原气氛下）；3形成大量液相和莫来石；→大量液相+一次莫来石生成+二次莫来石4新相的重结晶和坯体的烧结；晶粒长大，晶界移动，致密烧结。
二物理变化：气孔率降低，坯体收缩较大，强度提高，颜色变化。
（4）冷却阶段——烧成温度～室温烧成制度包括：温度制度（包括各阶段的升温速率、降温速率、最高烧成温度和保温时间）气氛制度（升温的高温阶段的气氛要求）（氧化、中性、还原）压力制度（对窑内压力的调节）注意：1坯体出现剧烈膨胀/收缩、化学反应、相变的温度区域——应缓慢升降温或适当保温2坯体形状复杂，厚度大，规格尺寸大，入窑水分高——应缓慢升降温或适当保温3低铁高钛坯料（北方）常用氧化气氛烧成；4高铁低钛坯料（南方）常用还原气氛烧成5对于普通陶瓷产品冷却制度一般为：高温阶段应当快速冷却，低温阶段相对缓慢，晶型转变温度附近最慢。
陶瓷胎体的显微结构：晶相、玻璃相、气相。
长石质瓷显微结构中各相：1 莫来石（10-30%）2 玻璃相（40-65%）3 石英（10-25%）4.气孔工艺因素对显微结构的影响：（一）陶瓷原料及配比；（二）原料粉末的特征1、颗粒大小影响成瓷后晶粒尺寸：一般规律：细颗粒粉料制成的陶瓷晶粒小，且均匀。
陶瓷烧成工艺技术陶瓷烧成工艺技术是指将陶瓷原料经过成型、干燥等工序后，通过高温烧制，使其变为坚硬、致密、具有一定物理和化学性能的制品的过程和技术。
陶瓷烧成工艺技术主要包括烧成温度控制、烧成周期设计以及烧成气氛控制等方面。
首先，烧成温度控制是陶瓷烧成工艺中非常重要的一环。
陶瓷材料的烧成温度直接影响着制品的物理和化学性能。
过低的烧成温度无法使陶瓷材料充分熔化，从而导致制品的容易破碎和抗压强度低等问题。
而过高的烧成温度则会导致陶瓷制品变形、烧裂等问题。
因此，在烧成过程中，必须严格控制烧成温度，以确保陶瓷制品的质量。
其次，烧成周期的合理设计也对陶瓷制品的质量有着重要的影响。
烧成周期包括加热阶段、保温阶段和冷却阶段。
加热阶段是指将陶瓷原料从室温加热到烧成温度的过程。
在这一过程中，需要适当控制加热速率，避免因温度变化过快而导致制品破裂。
保温阶段是指将陶瓷制品在烧成温度下保持一定时间以使其均匀烧结的过程。
而冷却阶段则是将烧成完的陶瓷制品从高温环境中冷却下来的过程。
在这一过程中，需要逐渐降温，避免因温度变化过快而导致制品破裂。
最后，烧成气氛的控制也是影响陶瓷制品质量的重要因素之一。
烧成气氛是指在烧成过程中制造的气氛，包括氧气浓度、气氛性质等。
不同的陶瓷制品对烧成气氛有不同的要求。
例如，釉上瓷需要弱还原性的气氛，而瓷砖则需要强氧化性的气氛。
因此，在烧成过程中，需要控制燃烧炉内的气氛，并根据不同的陶瓷制品要求做出相应的调整。
综上所述，陶瓷烧成工艺技术是一门研究如何控制陶瓷材料在高温下进行烧结的技术。
通过合理设计烧成温度，烧成周期和烧成气氛，可以得到质量更加优良的陶瓷制品。
在实践中，还需要结合不同的陶瓷材料以及制品的特点，对烧成工艺技术进行进一步的优化和改进，以满足不断变化的市场需求。
