有限元法理论及应用参考答案分析

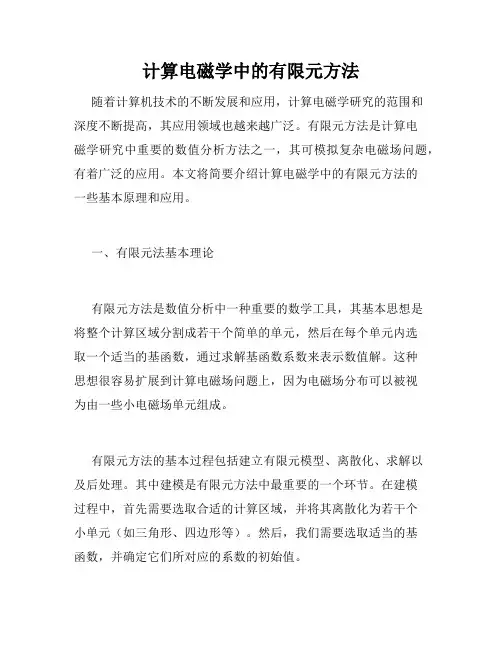

计算电磁学中的有限元方法随着计算机技术的不断发展和应用，计算电磁学研究的范围和深度不断提高，其应用领域也越来越广泛。

有限元方法是计算电磁学研究中重要的数值分析方法之一，其可模拟复杂电磁场问题，有着广泛的应用。

本文将简要介绍计算电磁学中的有限元方法的一些基本原理和应用。

一、有限元法基本理论有限元方法是数值分析中一种重要的数学工具，其基本思想是将整个计算区域分割成若干个简单的单元，然后在每个单元内选取一个适当的基函数，通过求解基函数系数来表示数值解。

这种思想很容易扩展到计算电磁场问题上，因为电磁场分布可以被视为由一些小电磁场单元组成。

有限元方法的基本过程包括建立有限元模型、离散化、求解以及后处理。

其中建模是有限元方法中最重要的一个环节。

在建模过程中，首先需要选取合适的计算区域，并将其离散化为若干个小单元（如三角形、四边形等）。

然后，我们需要选取适当的基函数，并确定它们所对应的系数的初始值。

一旦有限元模型被建立，我们就可以进行求解了。

具体来说，有限元法的求解过程需要求解一个大规模的稀疏矩阵方程，其中系数矩阵和右侧向量都与电磁场有关。

这个过程需要借助计算机的优势，通过矩阵解法算法完成求解。

最后，我们通过后处理来获得我们需要的电磁场信息或工程参数，例如电势、磁场强度、感应电动势等。

二、有限元法应用领域有限元法在计算电磁学中广泛应用。

其应用范围涉及电机、变压器、电力电子、雷达、电磁兼容等多个领域。

有限元法可用于仿真复杂的电磁场分布问题，例如在电机设计中，有限元法可用于电机磁场分析、电机振动分析以及谐波分析等。

在电力电子领域中，有限元法可用于设计电感元件和变压器等。

另外，有限元法在雷达技术中也有着广泛的应用，可用于雷达天线设计和仿真。

三、有限元法的优缺点有限元法作为一种数值分析方法，具有一定优缺点。

有限元法的主要优点在于它具有很强的适应性和通用性，可用于模拟各种复杂的材料和几何形状。

此外，有限元法允许我们针对不同的模型选择不同的元素类型和元素尺寸，因此可以根据实际需求自由选择不同的模型。

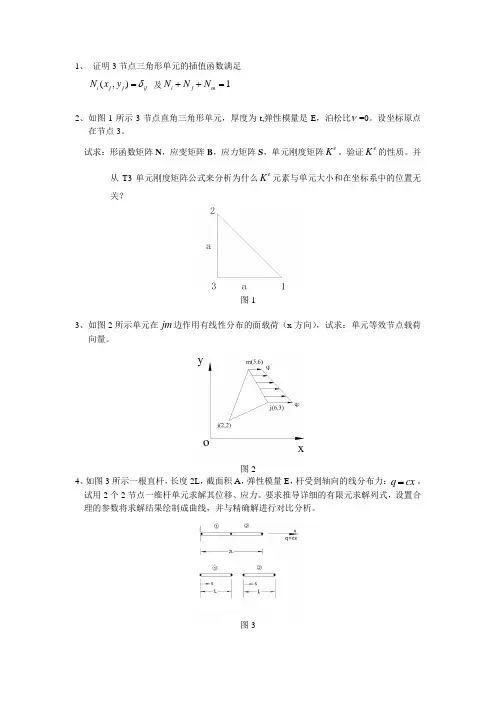

1、 证明3节点三角形单元的插值函数满足
(,)i j j i j N x y δ= 及1i j m N N N ++=
2、如图1所示3节点直角三角形单元，厚度为t,弹性模量是E ，泊松比ν=0。

设坐标原点在节点3。

试求：形函数矩阵N ，应变矩阵B ，应力矩阵S ，单元刚度矩阵e K 。

验证e
K 的性质。

并
从T3单元刚度矩阵公式来分析为什么e K 元素与单元大小和在坐标系中的位置无关？
图1
3、如图2所示单元在jm 边作用有线性分布的面载荷（x 方向），试求：单元等效节点载荷向量。

图2
4、如图3所示一根直杆，长度2L ，截面积A ，弹性模量E ，杆受到轴向的线分布力：q cx =。

试用2个2节点一维杆单元求解其位移、应力。

要求推导详细的有限元求解列式，设置合理的参数将求解结果绘制成曲线，并与精确解进行对比分析。

图3。

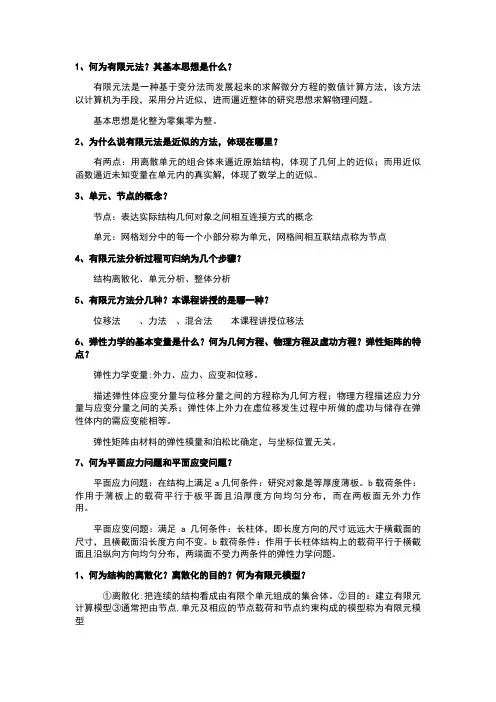

1、何为有限元法？其基本思想是什么？有限元法是一种基于变分法而发展起来的求解微分方程的数值计算方法，该方法以计算机为手段，采用分片近似，进而逼近整体的研究思想求解物理问题。

基本思想是化整为零集零为整。

2、为什么说有限元法是近似的方法，体现在哪里？有两点：用离散单元的组合体来逼近原始结构，体现了几何上的近似；而用近似函数逼近未知变量在单元内的真实解，体现了数学上的近似。

3、单元、节点的概念？节点：表达实际结构几何对象之间相互连接方式的概念单元：网格划分中的每一个小部分称为单元，网格间相互联结点称为节点4、有限元法分析过程可归纳为几个步骤？结构离散化、单元分析、整体分析5、有限元方法分几种？本课程讲授的是哪一种？位移法、力法、混合法本课程讲授位移法6、弹性力学的基本变量是什么？何为几何方程、物理方程及虚功方程？弹性矩阵的特点？弹性力学变量:外力、应力、应变和位移。

描述弹性体应变分量与位移分量之间的方程称为几何方程；物理方程描述应力分量与应变分量之间的关系；弹性体上外力在虚位移发生过程中所做的虚功与储存在弹性体内的需应变能相等。

弹性矩阵由材料的弹性模量和泊松比确定，与坐标位置无关。

7、何为平面应力问题和平面应变问题？平面应力问题：在结构上满足a几何条件：研究对象是等厚度薄板。

b载荷条件：作用于薄板上的载荷平行于板平面且沿厚度方向均匀分布，而在两板面无外力作用。

平面应变问题：满足a几何条件：长柱体，即长度方向的尺寸远远大于横截面的尺寸，且横截面沿长度方向不变。

b载荷条件：作用于长柱体结构上的载荷平行于横截面且沿纵向方向均匀分布，两端面不受力两条件的弹性力学问题。

1、何为结构的离散化？离散化的目的？何为有限元模型？①离散化:把连续的结构看成由有限个单元组成的集合体。

②目的：建立有限元计算模型③通常把由节点,单元及相应的节点载荷和节点约束构成的模型称为有限元模型2、结构离散化时，划分单元数目的多少以及疏密分布，将直接影响到什么？确定单元数量的原则？通常如何设置节点？①单元的数量要根据计算精度的要求和计算机的容量来确定，因此在保证精度的前提，力求采用较少的单元。

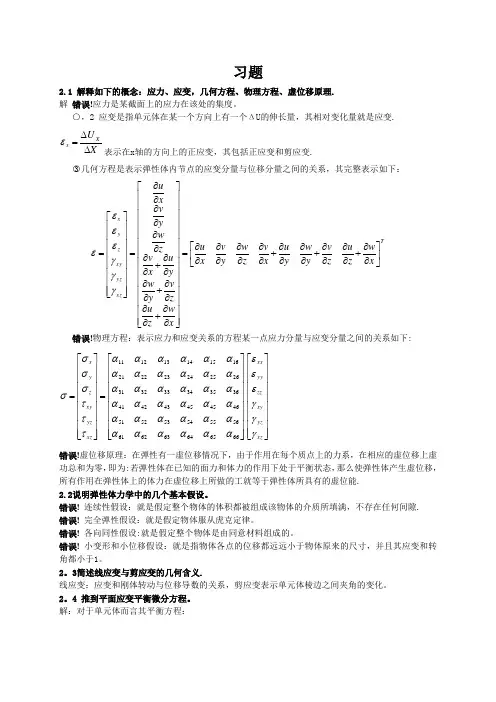

习题2.1 解释如下的概念：应力、应变，几何方程、物理方程、虚位移原理. 解 错误!应力是某截面上的应力在该处的集度。

○，2 应变是指单元体在某一个方向上有一个ΔU 的伸长量，其相对变化量就是应变.X U Xx ∆∆=ε表示在x 轴的方向上的正应变，其包括正应变和剪应变.○3几何方程是表示弹性体内节点的应变分量与位移分量之间的关系，其完整表示如下：Txz yz xy z y x x w z u zv y w y u x v z w y vx u x w z u z v y w y u x v z w y v x u ⎥⎦⎤⎢⎣⎡∂∂+∂∂∂∂+∂∂∂∂+∂∂∂∂∂∂∂∂=⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡∂∂+∂∂∂∂+∂∂∂∂+∂∂∂∂∂∂∂∂=⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=γγγεεεε错误!物理方程：表示应力和应变关系的方程某一点应力分量与应变分量之间的关系如下:⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=666564636261565554535251464545434241363534333231262524232221161514131211αααααααααααααααααααααααααααααααααααατττσσσσxz yz xy z y x ⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡xz yz xy zz yy xx γγγεεε错误!虚位移原理：在弹性有一虚位移情况下，由于作用在每个质点上的力系，在相应的虚位移上虚功总和为零，即为:若弹性体在已知的面力和体力的作用下处于平衡状态，那么使弹性体产生虚位移，所有作用在弹性体上的体力在虚位移上所做的工就等于弹性体所具有的虚位能. 2.2说明弹性体力学中的几个基本假设。

错误! 连续性假设：就是假定整个物体的体积都被组成该物体的介质所填满，不存在任何间隙. 错误! 完全弹性假设：就是假定物体服从虎克定律。

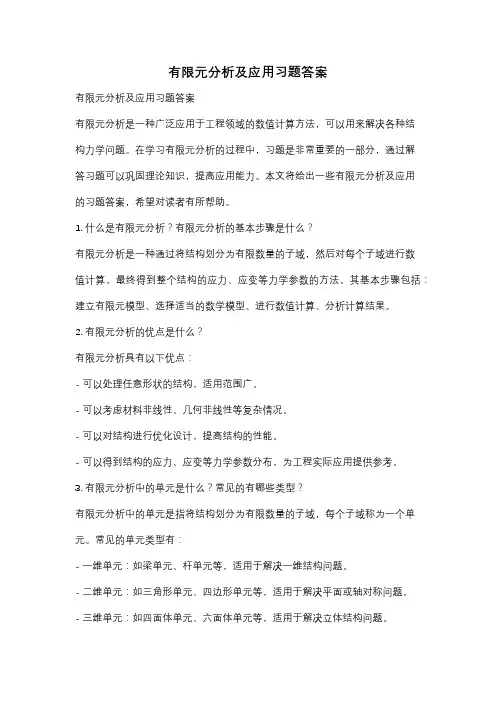

有限元分析及应用习题答案有限元分析及应用习题答案有限元分析是一种广泛应用于工程领域的数值计算方法，可以用来解决各种结构力学问题。

在学习有限元分析的过程中，习题是非常重要的一部分，通过解答习题可以巩固理论知识，提高应用能力。

本文将给出一些有限元分析及应用的习题答案，希望对读者有所帮助。

1. 什么是有限元分析？有限元分析的基本步骤是什么？有限元分析是一种通过将结构划分为有限数量的子域，然后对每个子域进行数值计算，最终得到整个结构的应力、应变等力学参数的方法。

其基本步骤包括：建立有限元模型、选择适当的数学模型、进行数值计算、分析计算结果。

2. 有限元分析的优点是什么？有限元分析具有以下优点：- 可以处理任意形状的结构，适用范围广。

- 可以考虑材料非线性、几何非线性等复杂情况。

- 可以对结构进行优化设计，提高结构的性能。

- 可以得到结构的应力、应变等力学参数分布，为工程实际应用提供参考。

3. 有限元分析中的单元是什么？常见的有哪些类型？有限元分析中的单元是指将结构划分为有限数量的子域，每个子域称为一个单元。

常见的单元类型有：- 一维单元：如梁单元、杆单元等，适用于解决一维结构问题。

- 二维单元：如三角形单元、四边形单元等，适用于解决平面或轴对称问题。

- 三维单元：如四面体单元、六面体单元等，适用于解决立体结构问题。

4. 如何选择适当的单元类型？选择适当的单元类型需要考虑结构的几何形状、边界条件、材料性质等因素。

一般来说，对于简单的结构，可以选择较简单的单元类型；对于复杂的结构，需要选择更复杂的单元类型。

此外，还需要根据具体问题的要求和计算资源的限制进行选择。

5. 有限元分析中的边界条件有哪些类型？有限元分析中的边界条件包括：- 位移边界条件：指定某些节点的位移或位移的导数。

- 力边界条件：施加在结构上的外力或力矩。

- 约束边界条件：限制某些节点的位移或位移的导数为零。

6. 有限元分析中的材料模型有哪些？有限元分析中常用的材料模型有：- 线性弹性模型：假设材料的应力与应变之间存在线性关系。

有限元法理论及应用大作业1、试简要阐述有限元理论分析的基本步骤主要有哪些？答：有限元分析的主要步骤主要有：（1）结构的离散化，即单元的划分；（2）单元分析，包括选择位移模式、根据几何方程建立应变与位移的关系、根据虚功原理建立节点力与节点位移的关系，最后得到单元刚度方程；（3）等效节点载荷计算；（4）整体分析，建立整体刚度方程；（5）引入约束，求解整体平衡方程。

2、有限元网格划分的基本原则是什么？指出图示网格划分中不合理的地方。

题2图答：一般选用三角形或四边形单元，在满足一定精度情况，尽可能少一些单元。

有限元划分网格的基本原则:1.拓扑正确性原则。

即单元间是靠单元顶点、或单元边、或单元面连接2.几何保持原则。

即网络划分后，单元的集合为原结构近似3.特性一致原则。

即材料相同，厚度相同4.单元形状优良原则。

单元边、角相差尽可能小5.密度可控原则。

即在保证一定精度的前提下，网格尽可能的稀疏一些。

（a）(b)中节点没有有效的连接，且（b）中单元边差相差很大。

（c）中没有考虑对称性，单元边差很大。

3、分别指出图示平面结构划分为什么单元？有多少个节点？多少个自由度？题3图答：（a ）划分为杆单元， 8个节点，12个自由度。

（b ）划分为平面梁单元，8个节点，15个自由度。

（c ）平面四节点四边形单元，8个节点，13个自由度。

（d ）平面三角形单元，29个节点，38个自由度。

4、什么是等参数单元？。

答：如果坐标变换和位移插值采用相同的节点，并且单元的形状变换函数与位移插值的形函数一样，则称这种变换为等参变换，这样的单元称为等参单元。

5、在平面三节点三角形单元中，能否选取如下的位移模式，为什么？(1).⎪⎩⎪⎨⎧++=++=26543221),(),(y x y x v yx y x u αααααα (2). ⎪⎩⎪⎨⎧++=++=2652423221),(),(yxy x y x v yxy x y x u αααααα 答：（1）不能，因为位移函数要满足几何各向同性，即单元的位移分布不应与人为选取的 坐标方位有关，即位移函数中的坐标x,y 应该是能够互换的。

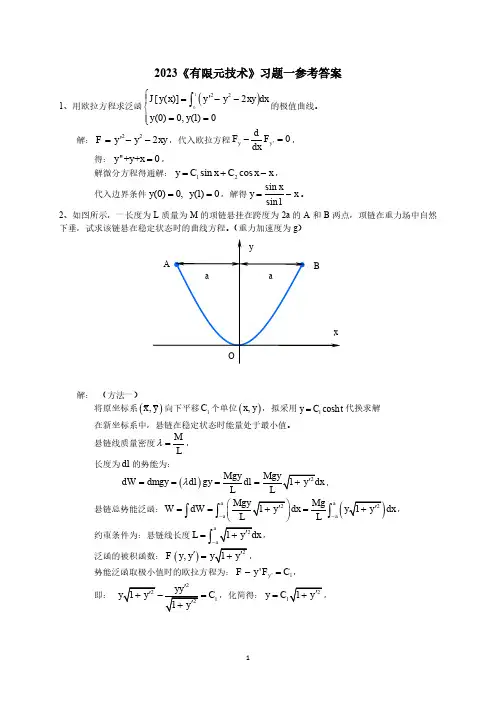

2023《有限元技术》习题一参考答案1、用欧拉方程求泛函()1022[()]'2(0)0,(1)0J y x y y xy dx y y ⎧=--⎪⎨⎪==⎩⎰的极值曲线。

解：22'2F y y xy =--，代入欧拉方程'0y y dF F dx-=， 得：''++0y y x =，解微分方程得通解：12sin cos y C x C x x =+-，代入边界条件(0)0,(1)0y y ==，解得sin sin1xy x =-。

2、如图所示，一长度为L 质量为M 的项链悬挂在跨度为2a 的A 和B 两点，项链在重力场中自然下垂，试求该链悬在稳定状态时的曲线方程。

（重力加速度为g ）解： （方法一）将原坐标系(),x y 向下平移1C 个单位(),x y ，拟采用1cosh y C t =代换求解 在新坐标系中，悬链在稳定状态时能量处于最小值。

悬链线质量密度MLλ=， 长度为dl 的势能为：()Mgy dW dmgy dl gy dl L λ====，悬链总势能泛函：(a a a a Mg W dW dx dx L --===⎰⎰⎰，约束条件为：悬链线长度aL -=⎰，泛函的被积函数：(),F y y '=，势能泛函取极小值时的欧拉方程为：'1'y F y F C -=， 即：21C -=，化简得：y C =于是：dx =x =，令1cosh y C t =（在新坐标系下才能作此代换），得：1sinh sinh dy C tdt t =⎧=，代入x =，得112x C dt C t C ==+⎰所以，21x C t C -=，21cosh cosh x C t C ⎛⎫-= ⎪⎝⎭回代1cosh y C t =得：211cosh x C y C C ⎛⎫-= ⎪⎝⎭，曲线关于y 轴对称得20C =，1C由悬链线长度112sinhaaL C C -==⎰给出， 故新坐标系下所求曲线方程为11cosh x y C C ⎛⎫=⎪⎝⎭， 1C 由11sinh 2L aC C =确定。

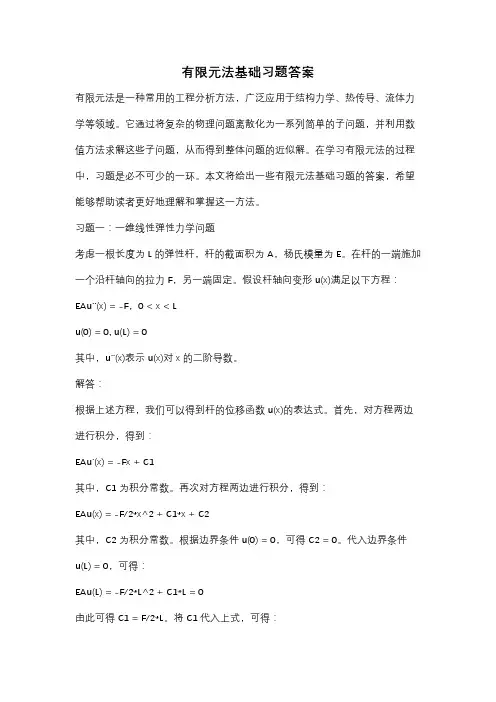

有限元法基础习题答案有限元法是一种常用的工程分析方法，广泛应用于结构力学、热传导、流体力学等领域。

它通过将复杂的物理问题离散化为一系列简单的子问题，并利用数值方法求解这些子问题，从而得到整体问题的近似解。

在学习有限元法的过程中，习题是必不可少的一环。

本文将给出一些有限元法基础习题的答案，希望能够帮助读者更好地理解和掌握这一方法。

习题一：一维线性弹性力学问题考虑一根长度为L的弹性杆，杆的截面积为A，杨氏模量为E。

在杆的一端施加一个沿杆轴向的拉力F，另一端固定。

假设杆轴向变形u(x)满足以下方程：EAu''(x) = -F，0 < x < Lu(0) = 0, u(L) = 0其中，u''(x)表示u(x)对x的二阶导数。

解答：根据上述方程，我们可以得到杆的位移函数u(x)的表达式。

首先，对方程两边进行积分，得到：EAu'(x) = -Fx + C1其中，C1为积分常数。

再次对方程两边进行积分，得到：EAu(x) = -F/2*x^2 + C1*x + C2其中，C2为积分常数。

根据边界条件u(0) = 0，可得C2 = 0。

代入边界条件u(L) = 0，可得：EAu(L) = -F/2*L^2 + C1*L = 0由此可得C1 = F/2*L。

将C1代入上式，可得：EAu(x) = -F/2*x^2 + F/2*L*x最终得到杆的位移函数u(x)的表达式为：u(x) = (-F/2*E)*(x^2 - L*x)，0 < x < L习题二：二维平面弹性力学问题考虑一个正方形薄板，边长为L，板的厚度为h。

假设薄板的杨氏模量为E，泊松比为ν。

在薄板的一侧施加一个沿法向的均匀表面压力P，另一侧固定。

求薄板的位移和应力分布。

解答：根据平面弹性力学理论，我们可以得到薄板的位移和应力分布。

首先，根据杨氏模量E、泊松比ν和薄板的厚度h，可以计算出薄板的弹性模量D：D = E*h^3 / (12*(1-ν^2))接下来，根据薄板的边界条件和平衡方程，可以得到薄板的位移和应力分布。

2 弹性力学问题的有限单元法思考题2.1 有限元法离散结构时为什么要在应力变化复杂的地方采用较密网格，而在其他地方采用较稀疏网格？答：在应力变化复杂的地方每一结点与相邻结点的应力都变化较大，若网格划分较稀疏，则在应力突变处没有设置结点，而使得所求解的误差很大，若网格划分较密时，则应力变化复杂的地方可以设置更多的结点，从而使得所求解的精度更高一些。

2.2 因为应力边界条件就是边界上的平衡方程，所以引用虚功原理必然满足应力边界条件，对吗？答：对。

2.3 为什么有限元只能求解位移边值问题和混合边值问题？弹性力学中受内压和外压作用的圆环能用有限元方法求解吗？为什么？答：有限元法是一种位移解法，故只能求解位移边值问题和混合边值问题。

而应力边值问题没有确定的位移约束，不能用位移法求解，所以也不能用有限元法求解。

2.4 矩形单元旋转一个角度后还能够保持在单元边界上的位移协调吗？答：能。

矩形单元的插值函数满足单元内部和单元边界上的连续性要求，是一个协调元。

矩形的插值函数只与坐标差有关，旋转一个角度后各个结点的坐标差保持不变，所以插值函数保持不变。

因此矩形单元旋转一个角度后还能够保持在单元边界上的位移协调。

2.5 总体刚度矩阵呈带状分布，与哪些因素有关？如何计算半带宽？ 答：因素：总体刚度矩阵呈带状分布与单元内最大结点号与最小结点号的差有关。

计算：设半带宽为B ，每个结点的自由度为n ，各单元中结点整体码的最大差值为D ，则B=n(D+1)，在平面问题中n=2。

2.6 为什么单元尺寸不要相差太大，如果这样，会导致什么结果？ 答：由于实际工程是一个二维或三维的连续体，将其分为具有简单而规则的几何单元，这样便于网格计算，还可以通过增加结点数提高单元精度。

在几何形状上等于或近似与原来形状，减小由于形状差异过大带来的误差。

若形状相差过大，使结构应力分析困难加大，误差同时也加大。

2.7 剖分网格时，在边界出现突变和有集中力作用的地方要设置结点或单元边界，试说明理由。

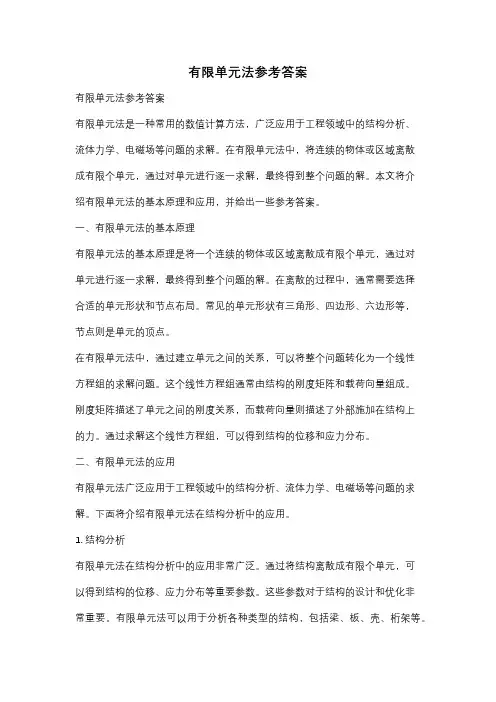

有限单元法参考答案有限单元法参考答案有限单元法是一种常用的数值计算方法，广泛应用于工程领域中的结构分析、流体力学、电磁场等问题的求解。

在有限单元法中，将连续的物体或区域离散成有限个单元，通过对单元进行逐一求解，最终得到整个问题的解。

本文将介绍有限单元法的基本原理和应用，并给出一些参考答案。

一、有限单元法的基本原理有限单元法的基本原理是将一个连续的物体或区域离散成有限个单元，通过对单元进行逐一求解，最终得到整个问题的解。

在离散的过程中，通常需要选择合适的单元形状和节点布局。

常见的单元形状有三角形、四边形、六边形等，节点则是单元的顶点。

在有限单元法中，通过建立单元之间的关系，可以将整个问题转化为一个线性方程组的求解问题。

这个线性方程组通常由结构的刚度矩阵和载荷向量组成。

刚度矩阵描述了单元之间的刚度关系，而载荷向量则描述了外部施加在结构上的力。

通过求解这个线性方程组，可以得到结构的位移和应力分布。

二、有限单元法的应用有限单元法广泛应用于工程领域中的结构分析、流体力学、电磁场等问题的求解。

下面将介绍有限单元法在结构分析中的应用。

1. 结构分析有限单元法在结构分析中的应用非常广泛。

通过将结构离散成有限个单元，可以得到结构的位移、应力分布等重要参数。

这些参数对于结构的设计和优化非常重要。

有限单元法可以用于分析各种类型的结构，包括梁、板、壳、桁架等。

2. 流体力学有限单元法在流体力学中的应用主要包括流体流动、热传导、传质等问题的求解。

通过将流体区域离散成有限个单元，可以得到流体的速度、压力分布等参数。

这些参数对于流体力学问题的分析和设计非常重要。

3. 电磁场有限单元法在电磁场中的应用主要包括电场、磁场、电磁波等问题的求解。

通过将电磁场区域离散成有限个单元，可以得到电场、磁场分布等参数。

这些参数对于电磁场问题的分析和设计非常重要。

三、有限单元法参考答案下面给出一些有限单元法问题的参考答案，以供参考。

1. 结构分析问题假设有一根悬臂梁，长度为L，截面为矩形，宽度为b，高度为h，杨氏模量为E。

1、有限元是近似求解一般连续场问题的数值方法2、有限元法将连续的求解域离散为假设干个子域,得到有限个单元,单元和单元之间用节点连接3、直梁在外力的作用下,横截面的内力有剪力和弯矩两个.4、平面刚架结构在外力的作用下横截面上的内力有轴力、剪力、弯矩.5、进行直梁有限元分析,平面刚架单元上每个节点的节点位移为挠度和转角6、平面刚架有限元分析,节点位移有轴向位移、横向位移、转角 .7、在弹性和小变形下,节点力和节点位移关系是线性关系.8、弹性力学问题的方程个数有15个,未知量个数有15个.9、弹性力学平面问题方程个数有8,未知数8个.10、几何方程是研究应变和位移之间关系的方程11、物理方程是描述应力和应变关系的方程12、平衡方程反映了应力和体力之间关系的13、把经过物体内任意一点各个截面上的应力状况叫做一点的应力状态14、9形函数在单元上节点上的值 ,具有本点为_1_.它点为零的性质,并且在三角形单元的任一节点上,三个行函数之和为_1_15、形函数是三角形单元内部坐标的线性函数他反映了单元的位移状态16、在进行节点编号时,同一单元的相邻节点的号差尽量小.17、三角形单元的位移模式为_线性位移模式_-18、矩形单元的位移模式为双线性位移模式19、在选择多项式位移模式的阶次时,要求_所选的位移模式应该与局部坐标系的方位无关的性质为几何各向同性20、单元刚度矩阵描述了节点力和节点位移之间的关系21、矩形单元边界上位移是连续变化的1.诉述有限元法的定义答：有限元法是近似求解一般连续场问题的数值方法2.有限元法的根本思想是什么答：首先,将表示结构的连续离散为假设干个子域,单元之间通过其边界上的节点连接成组合体.其次,用每个单元内所假设的近似函数分片地表示求解域内待求的未知厂变量.3.有限元法的分类和根本步骤有哪些答：分类：位移法、力法、混合法；步骤：结构的离散化,单元分析,单元集成,引入约束条件,求解线性方程组,得出节点位移.4.有限元法有哪些优缺点答：优点：有限元法可以模拟各种几何形状复杂的结构,得出其近似解；通过计算机程序,可以广泛地应用于各种场合；可以从其他CAD软件中导入建好的模型；数学处理比较方便, 对复杂形状的结构也能适用；有限元法和优化设计方法相结合,以便发挥各自的优点.缺点：有限元计算,尤其是复杂问题的分析计算, 所消耗的计算时间、内存和磁盘空间等计算资源是相当惊人的. 对无限求解域问题没有较好的处理方法. 尽管现有的有限元软件多数使用了网络自适应技术, 但在具体应用时,采用什么类型的单元、多大的网络密度等都要完全依赖适用者的经验.5.梁单元和平面钢架结构单元的自由度由什么确定答：由每个节点位移分量的总和确定6.简述单元刚度矩阵的性质和矩阵元素的物理意义答：单元刚度矩阵是描述单元节点力和节点位移之间关系的矩阵单元刚度矩阵中元素aml的物理意义为单元第L个节点位移分量等于1,其他节点位移分量等于0时,对应的第m个节点力分量.7.有限元法根本方程中的每一项的意义是什么P14答：Q——整个结构的节点载荷列阵〔外载荷、约束力〕；整个结构的节点位移列阵；结构的整体刚度矩阵,又称总刚度矩阵.8.位移边界条件和载荷边界条件的意义是什么答：由于刚度矩阵的线性相关性不能得到解,引入边界条件,使整体刚度矩阵求的唯一解.9.简述整体刚度矩阵的性质和特点P14答：对称性；奇异性；稀疏性；对角线上的元素恒为正.10简述整体坐标的概念P25答：在整体结构上建立的坐标系叫做整体坐标,又叫做统一坐标系.11.简述平面钢架问题有限元法的根本过程答：1〕力学模型确实定,2〕结构的离散化,3〕计算载荷的等效节点力,4〕计算各单元的刚度矩阵,5〕组集整体刚度矩阵,6〕施加边界约束条件,7〕求解降价的有限元根本方程, 8〕求解单元应力,9〕计算结果的输出.12.弹性力学的根本假设是什么.答：连续性假定,弹性假定,均匀性和各向同性假定,小变形假定,无初应力假定.13.弹性力学和材料力学相比,其研究方法和对象有什么不同.答：研究对象：材料力学主要研究杆件,如柱体、梁和轴,在拉压、剪切、弯曲和扭转等作用下的应力、形变和位移.弹性力学研究各种形状的弹性体,除杆件外,还研究平面体、空间体,板和壳等.因此,弹性力学的研究对象要广泛得多.研究方法：弹性力学和材料力学既有相似之外,又有一定区别.弹性力学研究问题,在弹性体区域内必须严格考虑静力学、几何学和物理学三方面条件,在边界上严格考虑受力条件或约束条件,由此建立微分方程和边界条件进行求解,得出较精确的解答.而材料力学虽然也考虑这几方面的条件,但不是十分严格的,材料力学只研究和适用于杆件问题. 14.简述圣维南原理. 答；把物体一小局部上的面力变换为分布不同但静力等效的面力,但影响近处的应力分量, 而不影响远处的应力.“局部影响原理〞15.平面应力问题和平面应变问题的特点和区别各是什么试各举出一个典型平面应力和平面应变的问题的实例.答：平面应力问题的特点：长、宽尺寸远大于厚度,沿板面受有平行板的面力,且沿厚度均匀分布,体力平行于板面且不沿厚度变化,在平板的前后外表上无外力作用平面应变问题的特点：Z向尺寸远大于x、y向尺寸,且与z轴垂直的各个横截面尺寸都相同,受有平行于横截面且不沿z向变化的外载荷,约束条件沿z向也不变,即所有内在因素的外来作用都不沿长度变化.区别：平面应力问题中z方向上应力为零,平面应变问题中z方向上应变为零、应力不为零.举例：平面应力问题等厚度薄板状弹性体,受力方向沿板面方向,荷载不沿板的厚度方向变化,且板的外表无荷载作用.平面应变问题一一水坝用于很长的等截面四柱体,其上作用的载荷均平行于横截面,且沿柱长方向不变法.16.三角形常应变单元的特点是什么矩形单元的特点是什么写出它们的位移模式.答：三角形单元具有适应性强的优点,较容易进行网络划分和逼近边界形状,应用比较灵活.其缺点是它的位移模式是线性函数,单元应力和应变都是常数,精度不够理想.矩形单元的位移模式是双线性函数,单元的应力、应变式线性变化的,具有精度较高, 形状规整,便于实现计算机自动划分等优点,缺点是单元不能适应曲线边界和斜边界,也不能随意改变大小,适用性非常有限.17.写出单元刚度矩阵表达式、并说明单元刚度与哪些因素有关.答：单元刚度矩阵与节点力坐标变换矩阵,局部坐标系下的单元刚度矩阵,节点位移有关的坐标变换矩阵.18.如何由单元刚度矩阵组建整体刚度矩阵〔叠加法〕答：〔1〕把单元刚度矩阵扩展成单元奉献矩阵 ,把单元刚度矩阵中的子块按其在整体刚度矩阵中的位置排列, 空白处用零子块填充.〔2〕把单元的奉献矩阵的对应列的子块相叠加, 即可得出整体刚度矩阵 .19.整体刚度矩阵的性质.答：〔1〕整体刚度矩阵中每一列元素的物理意义为：欲使弹性体的某一节点沿坐标方形发生单位为移,而其他节点都保持为零的变形状态,在各节点上所需要施加的节点力；〔2〕整体刚度矩阵中的主对角元素总是正的；〔3〕整体刚度矩阵是一个对称阵；〔4〕整体刚度矩阵式一个呈带状分布的稀疏性矩阵.〔5〕整体刚度矩阵式一个奇异阵,在排除刚体位移后,他是正定阵.20.简述形函数的概念和性质.答：形函数的性质有：〔1〕形函数单元节点上的值,具有“本点为一、他点为零〞的性质；〔2〕在单元的任一节点上,三角函数之和等于1; 〔3〕三角形单元任一一条边上的形函数,仅与该端点节点坐标有关,而与另外一个节点坐标无关；〔4〕型函数的值在0〜1之间变换.21.结构的网格划分应注意哪些问题 .如何对其进行节点编号.才能使半带宽最小.P50, P8相邻节点的号差最小答：一般首选三角形单元或等参元.对平直边界可选用矩形单元,也可以同时选用两种或两种以上的单元.一般来说,集中力,集中力偶,分布在和强度的突变点,分布载荷与自由边界的分界点,支撑点都应该取为节点,相邻节点的号差尽可能最小才能使半带宽最小22.为了保证解答的收敛性,单元位数模式必须满足什么条件答：〔1〕位移模式必须包含单元刚体位移；〔2〕位移模式必须包含单元的常应变；〔3〕位移模式在单元内要连续,且唯一在相邻单元之间要协调.在有限单元法中,把能够满足条件1和条件2的单元称为完备单元,把满足条件3的单元叫做协调单元或保续单元.23有限元分析求得的位移解收敛于真实解得下界的条件.答：1.位移模式必须包含单元的刚体位移,2.位移模式必须包含单元的常应变,3.位移模式在单元内要连续,且位移在相邻单元之间要协调.24.简述等参数单元的概念.答：坐标变换中采用节点参数的个数等于位移模式中节点参数的个数,这种单元称为等参单元.25.有限元法中等参数单元的主要优点是什么答：1〕应用范围广.在平面或空间连续体,杆系结构和板壳问题中都可应用.2〕将不规那么的单元变化为规那么的单元后,易于构造位移模式.3〕在原结构中可以采用不规那么单元,易于适用边界的形状和改变单元的大小.4〕可以灵活的增减节点,容易构造各种过度单元.5〕推导过程具有通用性.一维,二维三维的推导过程根本相同.26.简述四节点四边形等参数单元的平面问题分析过程.答：〔1〕通过整体坐标系和局部坐标系的映射关系得到四节点四边形等参单元的母单元,并选取单元的唯一模式；〔2〕通过坐标变换和等参元确定平面四节点四边形等参数单元的几何形状和位移模式；〔3〕将四节点四边形等参数单元的位移模式代入平面问题的几何方程,得到单元应变分量的计算式,再将单元应变代入平面问题的物理方程,得到平面四节点等参数单元的应力矩阵〔4〕用虚功原理球的单元刚度矩阵,,最后用高斯积分法计算完成.27.为什么等参数单元要采用自然坐标来表示形函数为什么要引入雅可比矩阵答：简化计算得到形函数的偏导关系.28. ANSYS软件主要包括哪些局部各局部的作用是什么答：1.前处理模块：提供了一个强大的实体建模及网络划分工具,用户可以方便地构造有限元模型.2.分析计算模块：包括结构分析、流体力学分析、磁场分析、声场分析、压电分析以及多种物理场的耦合分析,可以模拟多种物理介质的相互作用,具有灵敏度分析及优化分析水平.3.后处理模块：可将计算后果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示等图形方式显示出来,也可将计算结果以图表、曲线形式显示出来或输出.29. ANSYS软件提供的分析类型有哪些答：结构静力分析、机构动力分析、结构非线性分析、动力学分析、热分析、流体力学分析、电磁场分析、声场分析、压电分析.30.简述ANSYS软件分析静力学问题的根本流程.答：1.前处理器：1〕定义单元类型,2〕定义实常数,3〕定义材料属性,4〕创立实体几何模型,5〕划分网络；2.求解器：1〕定义分析类型,2〕施加载荷和位移约束条件,3〕求解；三角形三节点单元的位移是连续的,应变和应力在单元内是常数,因而其相邻单元将具有不同的应力和应变,即在单元的公共边界上和应变的值将会有突变.矩形单元的边界上,位移是线性变化的,显然,在两个相邻矩形单元的公共边界上,其位移是连续的.节点的选用原那么：一般说,集中力、集中力偶、分布载荷强度的突变点、分布载荷与自由边界的分界点、支承点都能赢取为节点.单元的划分原那么：〔1〕划分单元的数目,视要求的计算精度和计算机的性能而定.〔2〕单元的大小,可根据部位的不同而有所不同.1、试述街节点力和节点载荷的区别.节点力是单元与节点之间的作用力；如果取整个结构为研究对象,节点力为内力,节点载荷是作用在节点上的外载荷.2、试述求整体刚度矩阵的两种方法.分别建立各节点的平衡方程式,写成矩阵形式,可求得整体刚度矩阵；将各单元刚度矩阵按规律叠加,也可得整体刚度矩阵.3、平面问题中划分单元的数目是否越多越好不是越多越好.划分单元的数目,视要求的计算精度和计算机的性能而定.随着单元数目的接连多,有限元解逐步逼近于真实解,但是,单元数目接连加,刚求解的有限元线性方程组的数目接连多, 需要占用更多的计算机内存资源,求解时间接连长,所以,在计算机上进行有限元分析时,还要考虑计算机的性能.单元数过多并不经济.4、写出单元刚度矩阵的表达式,并说明单元刚度与那些因素有关[B]-单元应变矩阵,[D]-弹性矩阵,t-厚度〕单元刚度矩阵取决于单元的大小、方向、和弹性常数,而与单元的位置无关,即不随单元或坐标轴的平移而改变.5、选择多项式为单元的位移模式时,除了要满足单元的完备性和协调性要求,还须考虑什么因素还须考虑两个因素：1、所选的位移模式应该与局部坐标系的方位无关,即几何各向同性. 2、多项式位移模式中的项数必须等于或稍大于单元边界上的外节点的自由度数,通常取多项式的项数与单元的外节点的自由度数想等.。

目录1等参单元及其应用 (1)1.1概述 (1)1.1.1等参单元的概念、原理 (1)1.1.2等参单元对有限元法工程应用的意义 (1)1.2等参单元的数值积分方法 (1)1.2.1等参单元刚度矩阵的数值积分方法 (1)1.2.2确定积分阶的原理 (2)1.2.3全积分单元与减缩积分单元讨论和评价 (3)1.3线性等参单元 (3)1.3.1全积分、减缩积分线性等参单元有关问题的分析讨论 (3)1.4等参单元的应用 (5)2分析与计算 (6)2.1四节点平面等参单元的收敛协调性 (6)2.2八节点平面等参单元 (8)2.33节点平面三角形单元 (9)2.420节点六面体等参单元 (10)2.520节点六面体等参单元 (11)3上机实验 (15)3.1实验一 (15)3.1.1实验题目 (15)3.1.2实验目的 (15)3.1.3建模概述 (15)3.1.4计算结果分析与结论 (16)3.1.5实验体会与总结 (32)3.2实验二 (33)3.2.1实验题目 (33)3.2.2实验目的 (33)3.2.3建模概述 (33)3.2.4计算结果分析与讨论 (34)3.2.5实验体会与总结 (36)3.3实验三 (36)3.3.1实验题目 (36)3.3.2实验目的 (36)3.3.3建模概述 (37)3.3.4计算结果分析与结论 (37)3.3.5实验体会与总结 (44)1 等参单元及其应用1.1 概述1.1.1 等参单元的概念、原理普通单元受到两个方面的限制：（1）单元的精度。

单元的节点数越多，单元精度越高；（2）单元几何上的限制。

普通矩形和六面体单元都不能模拟任意形状几何体，所有几种普通单元都是直线边界，处理曲边界几何体误差较大。

为了解决上述矛盾，方法就是突破矩形单元和六面体单元几何方面的限制，使其成为任意四边形和任意六面体单元，这类单元位移模式和形函数的构造和单元列式的导出不能沿用构造简单单元的方法，必须引入等参变换，采用相同的插值函数对单元的节点坐标和节点位移在单元上进行插值。

有限元分析及其应用-2010思考题：1、有限元法的基本思想是什么？有限元法的基本步骤有那些？其中“离散”的含义是什么？是如何将无限自由度问题转化为有限自由度问题的？答：基本思想：几何离散和分片插值。

基本步骤：结构离散、单元分析和整体分析。

离散的含义：用假想的线或面将连续物体分割成由有限个单元组成的集合，且单元之间仅在节点处连接，单元之间的作用仅由节点传递。

当单元趋近无限小，节点无限多，则这种离散结构将趋近于实际的连续结构。

2、有限元法与经典的差分法、里兹法有何区别？区别：差分法：均匀离散求解域，差分代替微分，要求规则边界，几何形状复杂精度较低；里兹法：根据描述问题的微分方程和相应的定解构造等价的泛函表达式，求得近似解；有限元：基于变分法，采用分片近似进而逼近总体的求解微分方程的数值计算方法。

3、一根单位长度重量为q的悬挂直杆，上端固定，下端受垂直向下的外力P，试1）建立其受拉伸的微分方程及边界条件；2）构造其泛函形式；3）基于有限元基本思想和泛函求极值构造其有限元的计算格式（即最小势能原理）。

4、以简单实例为对象，分别按虚功原理和变分原理导出有限元法的基本格式（单元刚度矩阵）。

5、什么是节点力和节点载荷？两者有何区别？答：节点力：单元与单元之间通过节点相互作用节点载荷：作用于节点上的外载6、单元刚度矩阵和整体刚度矩阵各有何特点？其中每个矩阵元素的物理意义是什么（按自由度和节点解释）？答：单元刚度矩阵：对称性、奇异性、主对角线恒为正整体刚度矩阵：对称性、奇异性、主对角线恒为正、稀疏性、带状性。

Kij，表示j节点产生单位位移、其他节点位移为零时作用i节点的力，节点力等于节点位移与单元刚度元素乘积之和。

7、单元的形函数具有什么特点？有哪些性质？答：形函数的特点：Ni为x，y的坐标函数，与位移函数有相同的阶次。

形函数Ni在i节点的值为1，而在其他节点上的值为0；单元内任一点的形函数之和恒等于1；形函数的值在0~1间变化。

例 8-1：E ，A ，L ，s σ 杆I 弹塑性； 杆II 弹性。

求s AF σ3=下2点位移。

解：（1）理论解在荷载s A F σ3=作用下，杆I 屈服而有内力（拉力）S A N σ=1，杆II 内力（压力）为s II A N σ2=，中点2位移δ取决于杆II 的变形，即*===∆=δσσδ22)2(EL AE L A l S S II式中E Ls σδ=*（屈服位移）（2）直接迭代法杆I 和杆II 的刚度分别为⎩⎨⎧=**≤〉)()(δδδδδσL EAAI S k L EA k II =①迭I 迭代步迭代从*=δδ0开始，这时有L EAk k K II I 20=+=*-====δσσδ5.15.123101EL L EA A F K S S②第2迭代步杆I 进入塑性，有L EA A k s I 67.01==δσ杆Ⅱ完全弹性，刚度不变。

因此，总刚为L EAk k K II I 67.11=+=*-====δσσδ8.18.167.13112E L LEA A F k S s 整个迭代过程见表8-1。

表8-1 直接迭代法各次迭代结果(3)切线刚度法杆Ⅰ和杆Ⅱ的切线刚度分别为⎩⎨⎧=**≤〉)()(0δδδδLEAI k L EA k II =①第1迭代步初始状态时，00=δ，杆Ⅰ，Ⅱ中应力、应变均匀为零。

总刚为：L EAk k K T TI T 21=+=由F K T -=δψ，得S A σψ30-=由n Tn n K ψδ1--=∆得，*=--=∆δσδ5.1)3(10S A L由式n n n δδδ∆+=+1得，s δδ5.11=杆中应力：S SI σσσσ5.111-==杆中内力：S SI A N A N σσ5.111-==②第2迭代步由于杆I 已进入塑性，杆Ⅱ仍处弹性，总刚：L EAk k K TIITI T =+=2由F K T -=δψ，得S S S A A A σσσψ5.035.21-=-=由n Tn n K ψδ1--=∆得，*=--=∆δσδ5.0)5.0(11S A LEA由式n n n δδδ∆+=+1得，*=∆+=σδδδ0.2112杆中应力：S II SI A N A N σσ0.222-==检验F K T -=δψ，有030.32=-=S S A A σσψ迭代平衡。

1.1 有限单元法中“离散”的含义是什么？有限单元法是如何将具有无限自由度的连续介质问题转变成有限自由度问题的？位移有限元法的标准化程式是怎样的？（1）离散的含义即将结构离散化，即用假想的线或面将连续体分割成数目有限的单元，并在其上设定有限个节点；用这些单元组成的单元集合体代替原来的连续体，而场函数的节点值将成为问题的基本未知量。

（2）给每个单元选择合适的位移函数或称位移模式来近似地表示单元内位移分布规律，即通过插值以单元节点位移表示单元内任意点的位移。

因节点位移个数是有限的，故无限自由度问题被转变成了有限自由度问题。

（3）有限元法的标准化程式：结构或区域离散，单元分析，整体分析，数值求解。

1.3 单元刚度矩阵和整体刚度矩阵各有哪些性质？各自的物理意义是什么?两者有何区别?单元刚度矩阵的性质：对称性、奇异性（单元刚度矩阵的行列式为零）。

整体刚度矩阵的性质：对称性、奇异性、稀疏性。

单元 Kij 物理意义 Kij 即单元节点位移向量中第 j 个自由度发生单位位移而其他位移分量为零时，在第 j 个自由度方向引起的节点力。

整体刚度矩阵 K 中每一列元素的物理意义是：要迫使结构的某节点位移自由度发生单位位移，而其他节点位移都保持为零的变形状态，在所有个节点上需要施加的节点荷载。

2.2 什么叫应变能？什么叫外力势能？试叙述势能变分原理和最小势能原理，并回答下述问题：势能变分原理代表什么控制方程和边界条件？其中附加了哪些条件？(1)在外力作用下，物体内部将产生应力σ和应变ε，外力所做的功将以变形能的形式储存起来，这种能量称为应变能。

(2)外力势能就是外力功的负值。

(3)势能变分原理可叙述如下：在所有满足边界条件的协调位移中，那些满足静力平衡条件的位移使物体势能泛函取驻值，即势能的变分为零δ∏p=δ Uε+δV=0此即变分方程。

对于线性弹性体，势能取最小值，即δ2∏P=δ2Uε+δ2V≥0此时的势能变分原理就是著名的最小势能原理。

有限单元试题参考答案一、问答题（50分）1.（5分）有限单元位移法求解弹性力学问题的基本步骤有哪些？ 1）选择适当的单元类型将弹性体离散化 2）建立单元体的位移插值函数 3）推导单元刚度矩阵4）将单元刚度矩阵组装成整体刚度矩阵 5）代入边界条件和求解2.（5分）有限元法在单元划分的时候应注意哪些问题？1）集中载荷的作用点、分布载荷的突变点和约束的支撑点都应取为结点2）在应力变化激烈的区域，单元划分得细一些，其它应力平缓的区域划分得粗一些3）为了避免在计算中产生过大的误差，单元的长细比最好不要大于23.（5分）有限元法中建立位移函数一般有广义坐标法和插值函数法，我们经常用插值函数的哪些性质来直接建立位移函数？ 1）形函数与位移插值函数是相同次数的多项式2）形函数N i 在结点i 处等于1，在其它结点上的值等于0 3）在单元任意一点，三个形函数之和为14.（10分）在有限元法中，单元刚度矩阵和整体刚度矩阵具有哪些性质？1）单元刚度矩阵每一列元素表示一组平衡力系，对于平面问题每列元素之和为零2）单元刚度矩阵对角线元素总为正 3）单元刚度矩阵为对称矩阵 4）单元刚度矩阵为奇异矩阵整体刚度矩阵前三条性质和单元刚度矩阵一样。

另外： 1） 整体刚度矩阵为奇异矩阵，排除刚体位移后为正定矩阵 2）整体刚度矩阵是带状矩阵5.（5分）什么是等参数单元？它与三角形单元和矩形单元相比有哪些优势？ 1）在建立局部坐标系下的形状规则的标准单元与整体坐标系下形状复杂的实际单元之间的变换时，如果坐标变换函数中的形函数及插值结点与描述单元位移函数的形函数及插值结点完全相同，则这种变换我们成为等参数变换，当中的实际单元单元称为等参数单元。

（其它描述意思一样也可）2）三角形单元和矩形单元不能适应复杂的曲线边界，等参数单元可以。

6.（10分）平面三角形单元与轴对称问题的三角形截面单元的不同之处在哪里？轴对称问题三角形截面单元刚度方程的推导当中，为了简化计算和消除在对称轴上r=0引起的麻烦，可怎样处理？1）平面三角形单元的三个应力分量xy y xτσσ和三个应变分量xy y γεεx 都为常量，是常应变单元也是常应力单元。
