关于全息感知环网柜（箱）的设计分析摘要：全息感知技术是20世纪70年代中期在美国兴起的一门新兴产业,该行业以计算机、光学和生物等为基础,利用激光干涉仪进行测量物体表面的各种形态特征。
通过记录采集到被监测物光波信息来实现对人眼观察以及其他事物和环境变化。
随着现代科学技术高速发展及人们生活质量水平不断提高与科技进步所带来人类社会经济活动日益广泛地推动了人类生产生活向更高端方向发展。
本文就全息感知环网柜（箱）的设计进行分析，在与传统网柜（箱）的对比下，分析其设计优势关键词：全息感知环网柜（箱）；设计对比；优势分析湖南长高森源电力设备有限公司，其是售电及能源供应服务的提供商，其设计的产品包含有断路器、复合式组合电器、智能高压电配箱综合成系统、风力发电站建设等杜仲主营业务与产品，为社会需要提供绿色可持续能源。
本文就分析该公司设计的12KV一二次融合全息感知环网箱，从其基础的特点和技术优势进行全面的分析。
一、全息感知环网箱产品基础分析1.运行环境首先从产品的运行环境来看，全息感知环网箱对于温度、湿度、高度等都有着一定的要求，比如说其温度要求在-25℃~+45℃之间；空气湿度要求月平均值不大于90%，日平均值不大于95%，日平均水蒸气压力值不超过2.2kpa，月平均值不超过1.8kpa；海拔高度一般都要求在2000米以下等等，同时对地震烈度、风俗、污秽等级等都有一定具体的要求。
在保障产品能够稳定运行之前，其安装场所的选取也非常重要，安装场所要严格遵照无火灾、爆炸危险，无严重污秽、化学腐蚀、剧烈震动等选址原则，在明确运行环境与场地要求的基础上，保障全息感知环网箱的使用。
1.功能分析从全息感知环网箱设计功能来看，首先其可以根据配置信息自动生成环网箱是模型并能支持主站的召测，其也可以实现图形化显示环网箱实时运行情况，同时其也支持近端维护，并且根据工作的实际需要打开或者是关闭近端维护通道。
从一键上传的功能来看，其也可以支持运行信息一键上传，并且带有一定的加密方式，不管是硬件还是软件都能够加密。
环网柜简介为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。
环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可靠接地。
产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
HXGN15-12型六氟化硫高压环网柜1、概述1.1 本技术描述中的所有技术内容、技术参数、采用的标准及所选用的设备和材料均能符合招标文件的要求。
1.2 SF6型环网开关柜系三相交流额定电压3～10kV，额定频率50Hz的户内成套配电装置。
适合用于工厂企业、住宅小区、高层建筑及矿山港口等配电系统，并可组合成环网系统作为三相交流环网、双辐射供电单元或线路终端的供、配电之用，并起着接受、分配、控制电能及保护电器设备安全运行的作用。
外壳的防护等级为IP3X，能满足有关高压开关设备“五防”要求。
1.3 本技术描述根据本公司多年的制造经验和本公司的先进技术作出2、基本依据所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准。
主要标准号如下：GB3906 《3～35KV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB3804 《交流高压负荷开关》GB16926 《交流高压负荷开关—熔断器组合电器》GB50174 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB191 《包装贮运标志》DL/T402 《交流高压断路器订货技术条件》DL/T404 《户内交流高压开关柜订货条件》DL/T593 《高压开关设备的共用订货技术条件》IEC298 《交流金属封闭开关设备和控制设备》IEC60420 《高压交流开关熔断器》3、正常使用环境条件3.1 户内使用。
3.2 海拔高度不高于1000m。
3.3 相对湿度不大于90%（+25℃）。
3.4 环境温度：周围空气不超过+40℃，不低于-10℃。
3.5 地震裂度不超过8度。
3.6 安装地点：无火灾、爆炸危险、化学腐蚀及剧烈振动的场所。
4、技术数据FLN36-12型负荷开关，其主要技术数据见下表：本次投标采用上海红申主要方案有进线柜和出线柜a)进线柜方案柜内主回路有一台上海红申FLN36-12/T630-20型SF6负荷开关、它配装隔离刀，酌情还可配装接地刀，组成三者共装在一个机架上，并互有联锁。

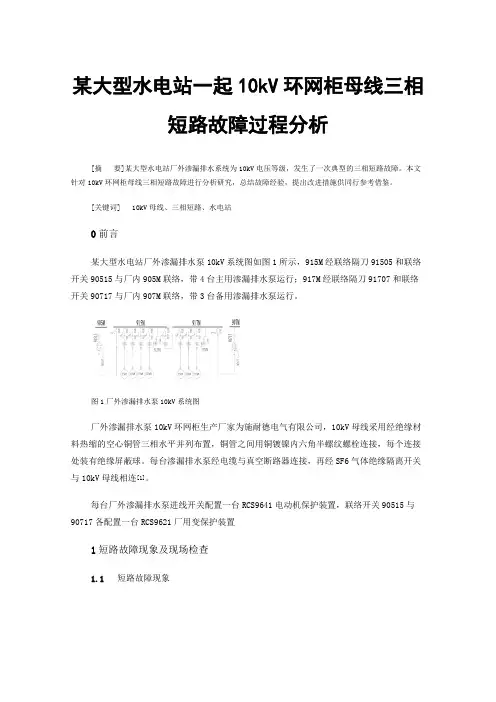

某大型水电站一起10kV环网柜母线三相短路故障过程分析[摘要]某大型水电站厂外渗漏排水系统为10kV电压等级，发生了一次典型的三相短路故障。
本文针对10kV环网柜母线三相短路故障进行分析研究，总结故障经验，提出改进措施供同行参考借鉴。
[关键词] 10kV母线、三相短路、水电站0前言某大型水电站厂外渗漏排水泵10kV系统图如图1所示，915M经联络隔刀91505和联络开关90515与厂内905M联络，带4台主用渗漏排水泵运行；917M经联络隔刀91707和联络开关90717与厂内907M联络，带3台备用渗漏排水泵运行。
图1厂外渗漏排水泵10kV系统图厂外渗漏排水泵10kV环网柜生产厂家为施耐德电气有限公司，10kV母线采用经绝缘材料热缩的空心铜管三相水平并列布置，铜管之间用铜镀镍内六角半螺纹螺栓连接，每个连接处装有绝缘屏蔽球。
每台渗漏排水泵经电缆与真空断路器连接，再经SF6气体绝缘隔离开关与10kV母线相连[1]。
每台厂外渗漏排水泵进线开关配置一台RCS9641电动机保护装置，联络开关90515与90717各配置一台RCS9621厂用变保护装置1短路故障现象及现场检查1.1短路故障现象监控系统上报“厂外渗漏排水#1泵进线开关9931保护跳闸”、“厂外渗漏排水#2泵进线开关9932保护跳闸”、“厂外渗漏排水#3泵进线开关9933保护跳闸”、“厂外渗漏排水#4泵进线开关9934保护跳闸”、“905M/915M联络开关90515保护动作”等信号报警。
1.2短路故障现场检查现场检查设备动作情况，发现905M/915M联络开关90515开关保护跳闸，保护装置报文显示过流I段动作，ABC三相最大电流Imax为104.5A；厂外渗漏排水#1-#4泵进线开关9931-9934跳闸，保护装置上报文显示低电压保护跳闸，母线电压为0V。
现场检查故障情况，发现915M母线上有明显故障烧损现象，厂外渗漏排水#1泵隔离开关9931G端部与915M母线C相连接处螺栓已烧熔，其连接处的绝缘屏蔽球上有过热冲击造成的孔洞，孔洞正对的A、B两相铜排上发现有明显的烧熔痕迹[2]。
SF6气体绝缘环网柜与固体绝缘环网柜对比分析顾宏【摘要】介绍了环网供电及环网柜的特点和类型,以及使用SF6和减少温室气体排放的矛盾,分析比较了气体绝缘环网柜和固体绝缘环网柜的特点,指出固体绝缘环网柜是未来发展的趋势。
【期刊名称】《电器与能效管理技术》【年(卷),期】2014(000)023【总页数】5页(P65-68,70)【关键词】环网供电;环网柜;SF6;减排;SF6气体绝缘环网柜;固体绝缘环网柜【作者】顾宏【作者单位】穆勒电气（上海）有限公司,上海200335;【正文语种】中文【中图分类】TM5910 引言中国经济和建设的飞速发展使电网负荷激增，为此配电方式需不断改进以满足配电网稳固、高质量的技术要求，环网供电方式成为应用愈发广泛的配电方式之一。
随着技术和工艺的改进与提升，作为环网供电主设备的环网柜也不断改良并推陈出新。
目前，市场主流产品是SF6气体绝缘环网柜(以下简称“SF6环网柜”)，但SF6气体是国际公认的主要温室气体之一，对环保减排而言，需要减少并限制使用。
固体绝缘环网柜的出现解决了SF6环网柜的问题，并增添了许多新特点。
1 环网供电和环网柜“城市化”进程对配电可靠性的要求不断提升，更多用户要求有两路(或两路以上)电源进行供电［1-2］。
如采用“放射式供电”，会出现线路敷设困难、故障不易查排、电网升级和改扩建不便等问题;而“环网供电”能方便地为重要负荷提供两路(或以上)电源，简化了配电线路，方便线路敷设、减少开关设备、降低故障率并容易查找故障点。
1.1 环网供电环网供电指在不同变电站或同一变电站不同母线的两路(或以上)出线，相互间连接形成环路进行供电的方式。
其优点有:每一条配电支路既可以从其左侧干线取得电源，也可以从其右侧干线取得电源，即任意一侧干线出现故障，可以从另一侧继续供电。
尽管是单路供电，但对每一条配电支路来说得到了类似双路供电的效果，可靠性大大提高。
我国规定城市环网供电主接线遵循“N－1安全准则”，即如果线路上有N个负荷，当任何一个负荷发生故障，它都能接受转移过来的负荷，保证其余“N－1”个负荷继续安全供电，不会引起停电或限电。
关于对固体绝缘环网柜的认识关于对固体绝缘环网柜的认识一、固体绝缘环网柜概述环网柜是一种能够实现环网供电的开关柜，由制造厂按照一次主接线的要求将几个（单回路）的开关柜组合成一面柜子或者将多个开关元件集成为一面有多个回路的柜子，这种组合或集成的成套供应的金属封闭开关设备在我国主要用于10kV的二次配电系统，在国外用于36kV及以下环网供电系统，故常称为环网柜。
目前国内中压环网柜90%以上都依靠SF6气体作为绝缘介质。
SF6气体化学性质非常稳定，具有优异的绝缘和灭弧性能，在电力设备中应用十分广泛。
SF6气体绝缘开关设备的体积小，结构紧凑，不受外界环境因素的影响、适应性极强。
但是这种气体在充气、运行、回收中不可避免地会存在泄漏和排放，成为大气环境中的一大污染源。
SF6气体是国际公认六种温室气体之一，从环境保护的角度应当少用或不用SF6气体。
另外《联合国气候变化公约》和《京都议定书》对温室气体排放均有明确的限制要求和减排目标。
我国作为签约国，在减少温室气体排放方面也承担着义不容辞的责任和义务，因此逐步减少SF6气体排放是国际社会的共识。
2013年，我国各地多次出现雾霾天气，也给我们敲响了环保的警钟，治理大气污染刻不容缓。
近年来，国内外很多公司都在开展无SF6气体的环保型固体绝缘环网柜的研究和应用。
并且有些产品已在电网上安全运行七年以上。
固体绝缘环网柜从原理制造上完全与SF6气体无关，为配电网设备领域的减排环保提供了基础保证，非常符合智能电网建设要求。
固体绝缘技术主要是指中压开关设备主回路的带电部分由固体材料进行包覆、封闭，或者将高的电场强度转移到固体绝缘材料的内部，让固体材料承担更高的电位，降低空气中的场强。
固体绝缘环网柜是采用固体绝缘材料为主绝缘介质，辅以真空灭弧室，将主回路高压带电体全部封闭，外表面覆有半导电或导电接地层，排除了外界环境的影响，并使得开关柜体积小、结构紧凑。
由于隔绝了空气水气、灰尘及冷热气源，可有效减少设备的维护次数，降低运行成本，延长开关机开关柜的使用寿命。
高压环网柜六氟化硫气体泄漏的原因及对应处置措施探讨高晟发布时间：2021-08-02T01:20:28.794Z 来源：《新型城镇化》2021年8期作者：高晟[导读] 本文将介绍高压环网柜六氟化硫泄漏原因分析及探讨采取相应的处置措施，以提高高压环网柜的运行可靠性。
杭州供电段宁波供电车间浙江杭州 315000摘要：六氟化硫绝缘高压环网柜因其优异的绝缘灭弧性能、紧凑的结构以及安全可靠免维护等诸多优点而被高速铁路电力广泛应用，但同时伴随着设备的安装工艺、运行老化等情况，六氟化硫气体泄漏故障时有发生，导致设备绝缘灭弧性能下降，严重情况下将引起开关拒动、内部燃弧等故障，进而影响高速铁路电力设备的安全稳定运行。
本文将介绍高压环网柜六氟化硫泄漏原因分析及探讨采取相应的处置措施，以提高高压环网柜的运行可靠性。
关键词：高压环网柜；六氟化硫（SF6）；气体泄漏；原因；处理 1、六氟化硫绝缘高压环网柜的介绍六氟化硫绝缘高压环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用 SF6 负荷开关或及附加的断路器及其他一次的辅助电器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
1.1 六氟化硫（SF6）气体泄漏的危害SF6 是一种无色、无味的惰性气体，常温下无腐蚀性，有着优良的绝缘、灭弧能力。
一旦发生 SF6 气体泄漏，由于空气流通缓慢，毒性分解物（在电气设备操作过程中，由于电弧、局部放电及高温等因素影响下，SF6 气体会进行分解，它的分解物遇到空气中的水分后会变成腐蚀性电解质。
尤其是有些高毒性分解物．如四氟化硫（SF4）、氟化硫酰（SO2F2）以及二氧化硫（S02）等，它们会刺激皮肤、眼睛、粘膜，如果吸入量大，还会引起头晕和肺水肿，甚至致人死亡）在室内沉积，不易排出，从而对进入此区域的工作人员产生极大的危险，。
2、六氟化硫气体泄漏原因分析及处置措施采用带六氟化硫负荷开关分断的高压环网柜发生六氟化硫气体泄漏情况，泄漏故障通常集中在柜内的操作机构与封闭气室的密封圈，现结合工作调研总结出以下 5 条主要引起故障的原因。
刍议10kV环网柜的技术性能莫植浩摘要：随着经的发展，配网技术发展有了长足的进步。
目前，10kV环网柜在电能分配及加强联络等方面已广泛应用，其运行维护问题也在发展过程中逐渐凸显出来。
关键词：10kV环网结构特点技术性能引言10kV环网柜，由于其具有拼凑灵活、体积小、经济实惠、操作方便等优势，被广泛应用在各级配网工作中。
环网柜对2路以上电源和负荷有所控制，所以一旦出现故障，将对电网正常使用产生巨大影响。
为此，对10kV环网柜运行进行维护可有效降低故障率，同时也可排除一些潜在危险因素，以确保电网正常使用。
1关于10kV环网柜的现状目前，10kV环网柜的绝缘以气体绝缘、固体绝缘和环保型气体绝缘为主。
气体绝缘当前主要是SF6气体，SF6气体化学性质非常稳定，具有优异的绝缘和灭弧性能，SF6气体绝缘环网柜体积小，结构紧凑，适应性极强，但SF6是国际公认的六种温室气体之一，从环境保护的角度考虑，SF6的使用会受到越来越多的限制。
另外，SF6的泄漏问题也是气体绝缘环网柜不可回避的现实问题。
固体绝缘以环氧树脂为绝缘材料，采用固封极柱技术，将真空灭弧室、隔离开关、主导电回路、绝缘支撑等有机结合为一整体，具有体积小、结构紧凑、扩展灵活的特点。
环氧树脂本身对环境没有污染，但环氧制品的生产过程对环境的影响和环氧树脂的回收处置问题仍有待研究。
环保气体绝缘以环保气体(N2、CO2混合气体或干燥空气)和环氧树脂复合绝缘，采用不锈钢气箱，将所有带电部件全部密封在气箱中，再充注环保气体作为绝缘物质，真空灭弧室仍采用固封极柱技术，产品使用寿命到期后，无需对气体进行回收处理，可满足电网客户对环保设备的需要。
但环保气体绝缘环网柜是一种新型的产品，尚处于市场推广阶段，性能有待考察。
本文对10kV环网柜的技术性能进行了分析，供相关行业人员参考。
2环网柜分类（1）根据环网柜绝缘性能分。
可以分为气体绝缘柜和空气绝缘柜。
气体绝缘柜也称全绝缘柜，其母线、负荷开关、机构箱等部分全部封闭在SF6气体中，一次电缆也通过全绝缘的插拔头与环网柜连接。
所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。
就是说，环形干线是由每台出线柜的母线连接起来共同组成的。
每台出线柜就叫“环网柜”。
那么哪里有环网柜的生产厂家？
河南省垠兴电力设备有限公司是国家电网公司协议库存项目指定供应商，是集科研、生产、安装、科技贸易于一体的高新科技单位。
本公司技术力量雄厚，拥有教授、工程师、硕士50多名，主要从事电能质量的监测和治理、电力设备的设计制造、安防工程及计算机、电子通讯等业务。
公司是经省级认定的高科技企业，与中科院、西安交大、西安高压电器研究所等单位密切合作，共同开发研究。
致力于开发电力及其
监测自动化领域方面的技术产品，先后接受并开展的项目有《0.4～10kV TSC动态无功功率监控系统》、《YB□—12型预装式变电站》、《10kV智能开关》、《小区智能供电节能技术研究》、《电力综合管理信息系统》、《HV-TSC静态无功功率补偿系统》。
其中《小区智能供电节能技术研究》荣获河南省电力科学进步二等奖，《10kV 智能化TSC动态无功补偿技术研究》荣获河南省电力科学进步二等奖及中国电力科学技术三等奖。
经过多年的发展，现在专业从事电能质量领域技术研究、产品制造、工程咨询及整体解决方案设计的高新技术企业，已拥有全系列的电能质量监控产品、电能质量分析软件产品、电能质量治理设备；并具备向电力系统、电力用户提供电能质量整体解决方案的实力。
目前，公司的产品已通过多家权威机构检验，并在多家省市级电力公司和电力客户得到应用，奠定了本公司在国内电能质量领域的较强的地位。
公司奉行“科技为基础、质量作保证，全心全意满足顾客要求”的质量方针，于2011年通过了ISO9001：2000国际质量管理体系认证。
在新知识、新技术、新材料、新工艺突飞猛进的21世纪，在全球一体化的今天，企业的可持续及健康发展离不开对科技的追求、应用与开拓。
我公司坚持“求是、严谨、学习、创新”的原则，以人为本，以发展生产及持续前进为目标，伴随时代的步伐，开创绚丽多彩的明天。
