中置柜和环网柜的区别 1、中置柜是用于终端用户使用的一类开关柜，功能全，体积大，而环网柜是用于环网中，用于联接二个电源或部分的一类开关柜，主要功能是起二段的分割，功能单一，体积小巧； 由于用途不同，二者的结构和元件选用有很大的不同；中置柜种类比较多，可以分为进出线开关柜，计量柜，互感器柜、所用变柜等，而环网柜主要是联络开关柜；中置柜内的开关可以设置自动保护装置，在事故时，保护装置发出信号，使开关动作跳闸，切断电源，柜内选用的多是VS1型真空开关柜，而环网柜内一般没有保护装置，在事故时，内部安装的熔断器过热熔断，切断电路，开关多选用户内交流高压负荷开关—熔断器组合电器，或六氟化硫负荷开关； 2、上面已经说过了，环网柜的功能单一，就是用它来联接不同的电源部分，一般不用它来实现具体用电设备的控制、保护和计量工作的；如果真的需要这些东西了，那一定是你选用错了，应该选用中置柜才行； 3、有高压的地方，应该优先考虑高压计量，而不应该考虑低压计量；安高压实在没有办法计量时，才考虑低压计量方式；这时低压计量柜应该放在最“前”面，即低压进线的前面，变压器的后面，从面上看是
计量柜没有在进线柜的保护之下，但一般情况下，其应该在变压器的高压开关的保护之下的。 补充： “LUCK18ZLY先生”说得很对，其实现在技术的发展太快，二个柜形都在发展，但总体来说，中置柜是用在终端用户上的，是控制设备的，但其价格较高；环网柜最初是为解决电源的引出和引出来设计的，功能比较单一，但其结构简单，体积小巧，价格低廉，近来功能被不断扩充，特别是其小巧的体积易被安装在“箱变”内部，所以有了很好的发展； 具体能不能二者互换，因为各厂家的产品功能和性能不一致，也不好说，从降低成本来说，是换成环网柜好，但我个人认为高压设备，还是“距离产生美”，柜子大一点，比小一点要好的多。
电缆桥架XQJ--T--01--15--3各代表什么意思？ 浏览次数：1232次悬赏分：0|解决时间：2010-4-29 22:02|提问者：7085523 问题补充： 15代表150mm,3怎么又代表300mm呢，是不是应该写成30？我们厂想买一部分这样的桥架，还有桥架与桥架链接附件、螺丝等，请问？应该怎样写进货单？ 最佳答案 XQJ代表钢制桥架，T代表是梯形桥架，01代表就是桥架直通，如果是02是弯通，03是三通，04是四通，15代表桥架的高度为150mm,3代表桥架的宽度为300mm。 高压开关柜包括高压进线柜、辅助进线柜、PT柜、计量柜、馈线柜、提升柜等柜 GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜 GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统 MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。GCS是抽屉式，GGD是普通的。 GCS开关坏了，直接换抽屉。可以不停电更换。 GGD要停电。价格是GGD便宜点。 GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式
进线柜电容柜MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式3150 1000 400 －－IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出 产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式1/2抽屉选用灵伙性1/2抽屉星三角接二次最大安装回路数垂直排大抽屉1/2抽屉GCK 差－－无可以左右－－－－－－16 三相GCS 良好良好不明显可以旋转不可以局限不可以20 三相MNS 良好良好不明显可以联锁不可以局限可以20 三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉1/2抽屉大抽屉1/2抽屉进线柜电容柜大抽屉1/2抽屉GCK 金属材料－－9 －－4200 4300 9500 －－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK 最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,
高压开关柜的型号区别及特点 目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考: 一.型号GG-1A(F),JYN,HXGN,XGN,KYN柜介绍 GG-1A(F)系列: 产品型号及含义 GG------A(F) 防误型电路配电方案 企业型号 固定式 封闭式开关柜 GG-1A型高压开关柜为固定式 GG-1A(F)型防误型高压开关柜(固定式具有防误装置的高压开关柜) 用途 GG-1A型高压开关柜为固定式,用于工矿企业变,配电站的交流50HZ,3-10KV的三相单母线系统中,接受和分配电能之用. GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜,适用于交流50Hz,额定电压3.6KV,10KV,额定电流最大至1000A,额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备. 本柜柜体宽敞,内部空间大,间隙合理,安全,具有安装,维修方便,运行可靠等特点,主回路方案完整,可以满足各种供配电系统的需要. 结构特点
GG-1A型高压开关柜系开启式,基本骨架结构用角钢焊接而成,前面板用薄钢板压制而成,柜后无保护板,柜内用薄钢板隔开,柜的上部为断路器室,下部为隔离开关室,具有程序封锁功能,使用安全可靠.具有五种防止误操作的功能: 1.防止带负荷分合隔离开关. 2.防止误入带电间隔. 3.防止误分,合断路器. 4.防止带电挂接地线. 5.防止带接地线合闸. XGN系列 产品型号及含义 用途 XGN箱型固定式金属封闭开关设备(简称开关柜),主要用于电压为3KV,6KV,10KV,频率为50HZ的三相交流电力系统中电能的接受与分配.本系统具有可靠的"五防"闭锁功能,性能可靠,可广泛用于高压电动机的起动,投切运行等场合. 结构特点 XGN15-12型环网柜采用金属封闭箱式结构,主开关与柜体为固定安装,主回路系统的各隔室均有压力释放装置和通道,各隔室均可靠接地,而且封闭完善,外壳防护等级达到IP3X.开关室内装有FL(R)N36-12D型三工位负荷开关,该负荷开关的外壳为环氧树脂浇注而成,内充六氟化硫(SF6)气体. :XGN2―10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV,10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备,具有对电路控制保护和监测等功能.其母线系统为单母线及单母线带
1、10KV高压开关柜的分类： 10KV高压开关柜按柜体结构可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。 a、金属封闭间隔式开关柜（用字母J来表示）：与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-型高压开关柜。 b、金属封闭铠装式开关柜（用字母K来表示）：主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如：KYN28A-型高压开关柜。 c、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳为金属封闭式的开关设备。如XGN2-型高压开关柜。 d、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜。常用10KV高压开关柜型号 2、10KV高压开关柜的种类 10KV高压开关柜如果按种类来分的话，可分为中置柜、环网柜、箱变、四大类。 a、中置柜。中置柜全称为金属铠装中置移开式开关设备。属于高压配电装置，最高工作电压3.6 / 7.2 / 12kV ，系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置。常见的10KV中置柜型号有KYN-28、KYN44-12等。 10KV高压中置柜 ｂ、环网柜。环网柜（Ring Main Unit）是一组高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
10KV环网柜 c、箱变。箱式变电站是一种高压开关设备，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。 10KV箱变 3、常见的10KV高压开关柜型号 ａ、KYN28A-12中置柜，KYN28A-12型中置柜，又称户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。实行控制、保护、实时监控和测量之用。有完善的五防功能。 b、HXGN17-12环网柜：HXGN17-型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。适用于工厂、车间、小区住宅、

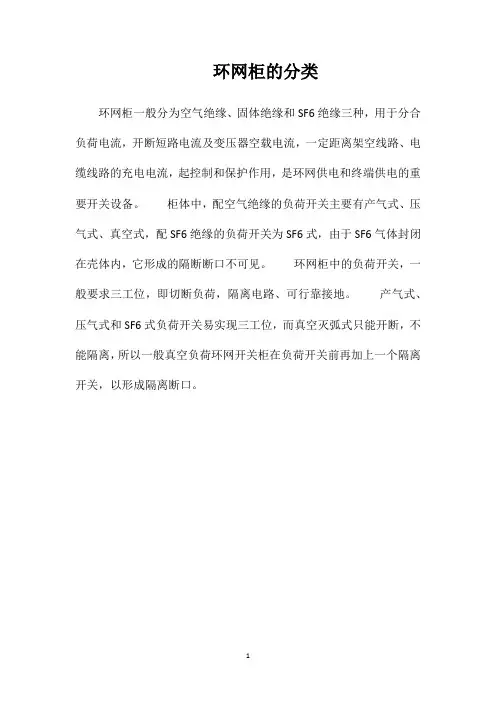

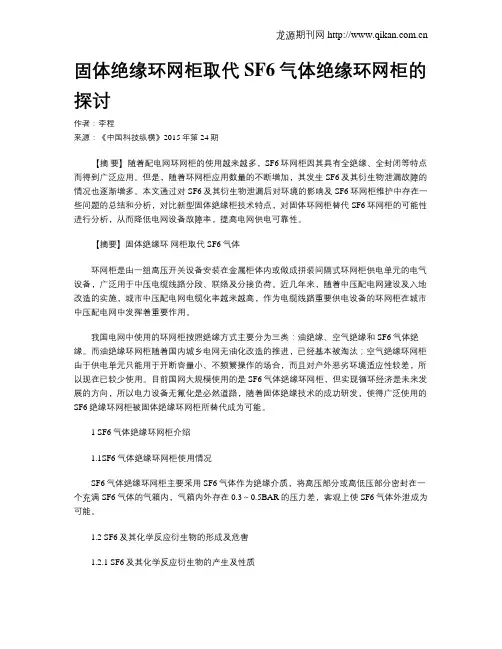

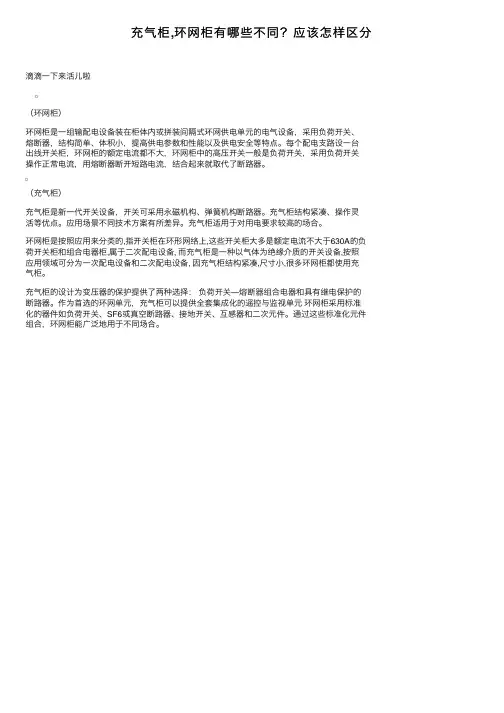

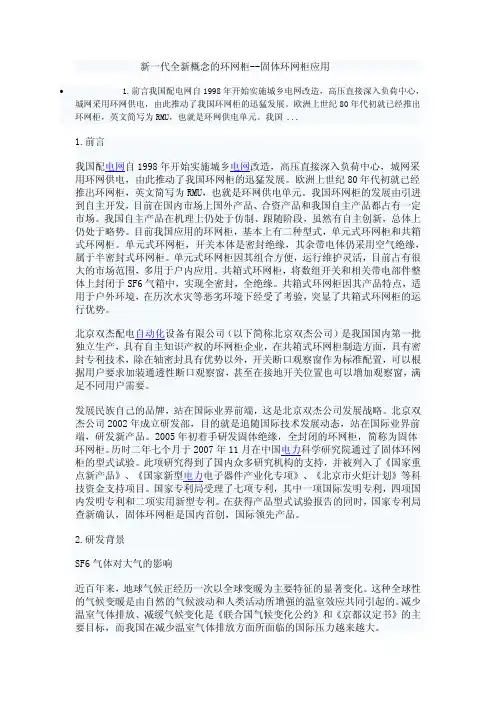

什么是环网柜 为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。 环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。 环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。 环网与环网柜 环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样以来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。 所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。就是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的含义的。 这些环网柜的都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说，环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。当然这只能局限在一定容量内。 这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。
