地形图的应用（国家大体比例尺地形图分幅与编号）大比例尺地形图是建筑工程计划设计和施工中的重腹地形资料。
专门是在计划设计时期，不仅要以地形图为底图，进行总平面的布设，而且还要依照需要，在地形图上进行必然的量算工作，以便因地制宜地进行合理的计划和设计。
1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。
一．梯形分幅与编号一、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。
即自赤道向北或向南别离按纬差4°分成横列，各列依次用A、B…V表示。
自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2…60表示。
每一幅图的编号由其所在的“横列一纵行”的代号组成。
例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，那么所在的1：100万比例尺图的图号为J—50。
二、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。
3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。
每幅1：10万的图，划分成4幅1：5万的图，别离在1：10万的图号后写上各自的代号A、B、C、D。
每幅1：5万的图又可分为4幅1：2．5万的图，别离以一、二、3、4编号。
每幅1：10万图分为64幅1：1万的图，别离以(1)、(2)、……(64)表示。
1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。
每幅1：10000 的图分为4幅1：5000的图，别离在1：10000的图号后面写上各自的代号a、b、c、d。
每幅1：5000的因又分成9幅1：2000的图，别离以l、二、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采纳矩形分幅法，它是按统一的直角坐标格网划分的。
采纳矩形分幅时，大比例尺地形图的编号，一样采纳图幅西南角坐标千米数编号法。
无人机航空摄影测量技术在大比例尺地形图测量中的应用【摘要】无人机航空摄影测量技术在大比例尺地形图测量中的应用具有重要意义。
本文首先介绍了无人机航空摄影测量技术的概念和优势，然后阐述了大比例尺地形图测量的需求。
接着以实际应用案例为例，展示了无人机在此领域的有效性。
最后对数据处理和精度分析进行了探讨。
通过本文的研究，可以更好地理解无人机在大比例尺地形图测量中的应用价值，为未来相关研究提供参考。
【关键词】无人机航空摄影测量技术, 大比例尺地形图测量, 应用, 优势, 数据处理, 精度分析, 实际案例, 总结, 展望, 结论意义.1. 引言1.1 研究背景无人机航空摄影测量技术是一种应用无人机进行航拍，结合摄影测量方法实现地形图测量的技术。
随着科技的不断发展和无人机技术的日益成熟，无人机航空摄影测量技术在地形测量领域得到了广泛的应用。
大比例尺地形图测量是地理信息系统和土地资源管理领域中的重要应用之一，能够为城市规划、土地利用规划等提供精确的地形数据。
传统的大比例尺地形图测量通常采用人工测量或航空摄影测量的方法，但存在测量成本高、周期长、不易实现全面覆盖等问题。
而无人机航空摄影测量技术具有成本低廉、高效快捷、可实现全面覆盖等优势，因此在大比例尺地形图测量中具有很大的应用潜力。
本文旨在探讨无人机航空摄影测量技术在大比例尺地形图测量中的应用，分析其在实际应用中的优势和局限性，为推动大比例尺地形图测量技术的发展提供参考和借鉴。
1.2 研究目的本文旨在探讨无人机航空摄影测量技术在大比例尺地形图测量中的应用。
通过深入分析无人机航空摄影测量技术的概述、大比例尺地形图测量的需求、无人机在该领域的优势、实际应用案例以及数据处理和精度分析等内容，旨在为读者提供对这一技术领域的全面了解，并探讨其在实际应用中的效果和优势。
通过系统化研究无人机航空摄影测量技术在大比例尺地形图测量中的应用，希望可以为科研人员、工程师、地理信息相关从业者等提供参考和借鉴，促进该领域的发展和应用。

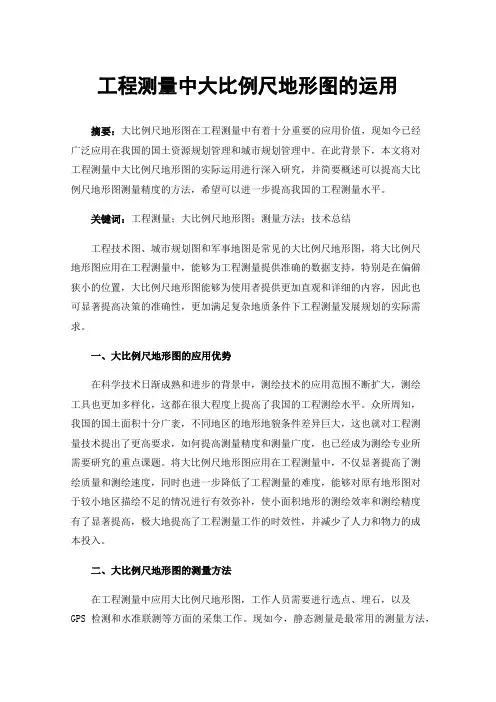

工程测量中大比例尺地形图的运用摘要：大比例尺地形图在工程测量中有着十分重要的应用价值，现如今已经广泛应用在我国的国土资源规划管理和城市规划管理中。
在此背景下，本文将对工程测量中大比例尺地形图的实际运用进行深入研究，并简要概述可以提高大比例尺地形图测量精度的方法，希望可以进一步提高我国的工程测量水平。
关键词：工程测量；大比例尺地形图；测量方法；技术总结工程技术图、城市规划图和军事地图是常见的大比例尺地形图，将大比例尺地形图应用在工程测量中，能够为工程测量提供准确的数据支持，特别是在偏僻狭小的位置，大比例尺地形图能够为使用者提供更加直观和详细的内容，因此也可显著提高决策的准确性，更加满足复杂地质条件下工程测量发展规划的实际需求。
一、大比例尺地形图的应用优势在科学技术日渐成熟和进步的背景中，测绘技术的应用范围不断扩大，测绘工具也更加多样化，这都在很大程度上提高了我国的工程测绘水平。
众所周知，我国的国土面积十分广袤，不同地区的地形地貌条件差异巨大，这也就对工程测量技术提出了更高要求，如何提高测量精度和测量广度，也已经成为测绘专业所需要研究的重点课题。
将大比例尺地形图应用在工程测量中，不仅显著提高了测绘质量和测绘速度，同时也进一步降低了工程测量的难度，能够对原有地形图对于较小地区描绘不足的情况进行有效弥补，使小面积地形的测绘效率和测绘精度有了显著提高，极大地提高了工程测量工作的时效性，并减少了人力和物力的成本投入。
二、大比例尺地形图的测量方法在工程测量中应用大比例尺地形图，工作人员需要进行选点、埋石，以及GPS检测和水准联测等方面的采集工作。
现如今，静态测量是最常用的测量方法，在具体测量过程中，工作人员首先需要采用1：500的大比例尺地形图测量观测站的站址，以此来对观测站区域内的图根点坐标进行校准，工作人员还要根据图根点的具体高程，借助水平测量尺进行联测，进而全面采集测量区域内部的数据或图像。
在此基础上，工作人员还需要对区域之外的相关数据信息进行全面采集，最后可以采用光缆传输的方式，将采集到的数据和图像传递给计算机系统，计算机系统则会利用一定的数据处理手段对数据进行处理和分析，然后将分析处理结果进行向外传输。
大比例尺地形图测绘方法的应用和误差分析摘要：在利用大比例尺地形图进行测绘时，很容易产生误差，虽然这种现象难以避免，但是如果误差超越了一定的范围，会对测绘成果的质量产生比较大的影响。
本文对利用这种方法进行测绘时所出现的误差进行分析与总结，并提出了有针对性的解决策略。
关键词：大比例尺；地形图；测绘方法引言科学技术近些年来得到了非常快速的发展，在测绘领域中，数字测图等技术也发展成为行业内的首选，传统的测绘方法也逐渐被技术含量更高的方法所替代。
在很多地区，使用的测绘方法都是数字测图方式，而且在测绘市场中的比例非常大。
利用数字测图方法进行测绘的效率和准确性程度都比较高。
本文结合实际工作的情况，对使用大比例尺数字测绘方法的策略进行了分析，并探讨了如何有效的降低误差。
一、大比例尺数字测图方法的内涵技术进步使得测绘工作越来越多的依靠计算机系统进行维持，这对于大比例尺数字测绘来说，大大提升了其技术水平。
根据测绘目的的不同，所使用的处理方法也有很大差异，这对于大比例尺测图来说，可以作用的空间范围更加的广阔，比如电子手簿的广泛应用，对在野外采集数据时，速度非常快，并且操作方法简单，可以及时的处理好采集的数据，将其输入电脑，利用计算机进行人机配合，进而获得大比例尺地图中的一些重要的数据，并可将其以数据的形式保留在磁盘中。
二、常见的大比例测图的方法和适用的范围（一）原图数字化结合现有的地形图，利用计算机与数字化仪等，通过运用合成技术来获得数字地图。
这种手段比较适合在当前领域中进行运用。
利用合成技术比较能将测绘成果的效率实现快速的提升。
但是这种方法比较容易受到干扰，使得图形的质量并不高。
因此，在实际测量时要准确的得到地形地貌和坐标的数据，确保构图的质量。
（二）摄影测量法通过进行航空摄影，来获取航空的相片，将其作为数据库的重要组成部分。
通过使用航空测量仪器能够得到立体的图像，再根据解析测土仪，来得到地形的原貌特点，此外还可以对立体测量仪进行改装，来获得特征点，进而将信息传送到计算机程序中，利用计算机工具对其进行处理，最终生成数字地形图，再通过使用绘图仪绘制出地图。

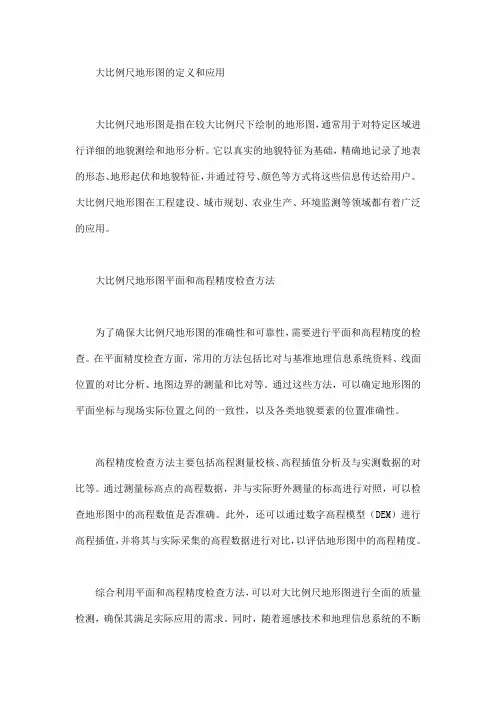

大比例尺地形图的定义和应用大比例尺地形图是指在较大比例尺下绘制的地形图，通常用于对特定区域进行详细的地貌测绘和地形分析。
它以真实的地貌特征为基础，精确地记录了地表的形态、地形起伏和地貌特征，并通过符号、颜色等方式将这些信息传达给用户。
大比例尺地形图在工程建设、城市规划、农业生产、环境监测等领域都有着广泛的应用。
大比例尺地形图平面和高程精度检查方法为了确保大比例尺地形图的准确性和可靠性，需要进行平面和高程精度的检查。
在平面精度检查方面，常用的方法包括比对与基准地理信息系统资料、线面位置的对比分析、地图边界的测量和比对等。
通过这些方法，可以确定地形图的平面坐标与现场实际位置之间的一致性，以及各类地貌要素的位置准确性。
高程精度检查方法主要包括高程测量校核、高程插值分析及与实测数据的对比等。
通过测量标高点的高程数据，并与实际野外测量的标高进行对照，可以检查地形图中的高程数值是否准确。
此外，还可以通过数字高程模型（DEM）进行高程插值，并将其与实际采集的高程数据进行对比，以评估地形图中的高程精度。
综合利用平面和高程精度检查方法，可以对大比例尺地形图进行全面的质量检测，确保其满足实际应用的需求。
同时，随着遥感技术和地理信息系统的不断发展，越来越多的高精度地形数据可以用于检查与校正，进一步提高地形图的精度和可靠性。
对于精度不符合要求的地形图，可以使用数据融合、插值以及多源数据对比等方法进行精度修正，从而提高地形图的质量。
大比例尺地形图的平面和高程精度检查是地理信息领域的重要课题。
只有确保地形图数据的准确性和一致性，才能为用户提供可靠的地理空间信息。
未来，随着技术的不断进步和新方法的引入，对于大比例尺地形图精度检查的要求将变得更加严格，同时也会出现更多新的挑战和问题，需要不断地探索和研究。
通过持续的努力和创新，大比例尺地形图的平面和高程精度检查与质量分析将迈上一个新的台阶，为各行各业提供更加精确和可靠的地理空间信息支持。
请综合叙述大比例尺地形图在城市建设发
展中的应用
大比例尺地形图是以建筑总平面和地形总平面图表示的城市建设
发展设计绘图，最早是在中国明代提出使用，然后被欧洲引进发展，
现在已经成为城市建设发展设计的一种重要的绘图工具。
大比例尺地
形图拥有特殊的客观性，将地形总平面图以及建筑总平面图一拼而就，能够更加全面地表示出城市建设状况，从而更好地让设计师，施工人
员以及业主能够更好地掌握城市建设发展的进程，更准确地对接城市
建设发展项目。
一方面，大比例尺地形图能够帮助设计师更准确地表达拟定城市
建设发展规划，通过分析大比例尺地形图，可以更加准确的显示出能
源的流动情况，以及整体的地理环境，帮助设计师更加准确地掌握每
一处规划处的环境属性，从而避免由于设计建设不畅通，而发生一些
不良影响。
另一方面，大比例尺地形图能够全面地表示出城市环境，
让施工人员更加准确地掌握城市建设的进程，从而准备建设的全部进程，以及建设工作的安全性，为城市建设发展提供精确而尽责的管理。
最后，大比例尺地形图在城市建设发展中的应用体现的是城市建设的全面与深入，以及安全以抓住新的发展机遇，以预测未来城市发展的趋势，将在未来持续发挥着重要功能。
城市建设发展过程中，城市空间布局，特别是关系到建筑物及安全管理等问题，大比例尺地形图能够帮助业主在未来及时把握发展趋势及量化城市发展收益，提升城市建设发展水平，为城市发展带来更多收益。
大比例尺地形图的应用地形图是指将地球表面地貌特征、地势高低和斜度用等高线、色调和符号等方式绘制出来的地图。
大比例尺地形图在科学研究、军事战略规划、资源开发和城市规划等方面具有重要的应用价值。
本文将围绕大比例尺地形图的应用进行介绍。
地质矿产资源开发与勘探大比例尺地形图可以清晰展示地形的特征，对于地质勘探、矿产探测和气候分析等方面具有不可替代的作用。
地质学家可以根据不同的颜色和线条来判断不同类型的地质构造和岩石类型，为未来的矿产资源开发提供了重要的参考。
另外，大比例尺地形图也可作为石油、天然气等地下资源开发的基础图，通过分析地形的形成和演化过程，能够精准预测资源存在的位置，为资源的开发提供科学依据。
地球科学研究与教学研究地球科学是了解地球内部构造、地形地貌的形成和演化，以及地球气候环境变化和生态系统的稳定性等方面的过程。
大比例尺地形图可以为地球科学研究提供重要的基础图。
科学家们可以利用地形图分析陆地和海洋的地形特征，研究地震的发生机理和趋势，深入探究地球内部的构造。
同时，地球科学在现代教育中也扮演着重要角色。
教育工作者可以使用大比例尺地形图，为学生们讲解地球及其各个地方的地貌、地质构造和气候环境，帮助学生们更好地了解地球、保护地球和拯救地球。
交通规划与水资源管理大比例尺地形图对于交通规划和水资源管理具有很重要的作用。
针对大型交通基础设施建设，例如高速公路、铁路等，大比例尺地形图可以提供有关道路和铁路轨道的地形、坡度和地貌信息等，指导交通基础设施的建设和管理。
此外，大比例尺地形图还可作为水利工程设计的基础图，包括水电站、水坝、河道规划和治理、水资源保护等。
大比例尺地形图对于保障城市水资源和缓解地下水资源储备具有非常重要的贡献。
城市规划与建筑设计大比例尺地形图在城市规划和建筑设计中也扮演着重要角色。
通过分析地形图，规划人员可以了解地区的地形、气候环境、生态资源等特征，以及当地人口和经济情况等因素。
据此，规划人员可以更好地制定城市规划方案，使城市结构更加合理和可持续。
第八章地形图的识读与应用本章摘要：地形图具有丰富的信息，在地形图上可以获取地貌、地物、居民点、水系、交通、通讯、管线、农林等等多方面的自然地理和社会政治经济等信息，因此，地形图是工程规划、设计的基本资料和信息。
在地形图上可以确定点位、点与点间的距离、直线的方向、点的高程和两点间的高差；此外还可以在地形图上勾绘出分水线、集水线，确定某范围的汇水面积，在图上计算上、石方量等。
道路的设计可在地形图上绘出道路经过处的纵、横断面图。
§8-1 阅图的基本知识摘要内容：介绍地形图的坐标、高程系统；地形图的辅助要素；地形图图式和等高线。
讲课重点：坐标系统的注记；坡度比例尺。
讲课难点：坐标系统的注记；坡度比例尺。
讲授重点内容提要：一、地形图的坐标、高程系统1. 坐标系统（1）地理坐标大地坐标（L , B）,又称地理坐标。
国家基本地形图的内图廓均是由经纬线构成的，图上并展绘有地理坐标网，用于确定点的地理位置。
（说明：①在1:2.5万、1:5万、1:10万地形图上，上（北）、下（南）内图廓是纬线，左（西）、右（东）内图廓是经线；在图廓四角注有经纬度数值，纬度注在纬线上；在内外图廓之间绘有经纬度的分划线（称为分度带），每隔1标出一个分划线。
②读地理坐标时，只需将两对应边上相同数值的分划线连接起来，即可在图面上构成地理坐标网。
由于在大于1:10 万地形图上，已绘有平面直角坐标网，为了避免两种坐标网在图面上相互干扰，所以将经纬线坐标只标绘在图廓上。
（2）高斯平面直角坐标系我国1:1 万至1:50 万比例尺国家基本地形图均采用了高斯平面直角坐标系。
（说明：坐标格网的注记方法是①在图廓的四角，注记有纵、横坐标的数值，沿东、西图廓注记纵坐标值，其值由南向北增加；沿南、北图廓注记横坐标值，其值由西向东增加。
②纵坐标注记为四位数，3396、3400,标明该线距赤道的公里数。
③横坐标注记是五位数，前两位数指明投影带的带号（按我国经度位置，带号应为二位数字，规定在横坐标Y 值前面冠以投影带带号）；后三位数标明该线距纵坐标轴的公里数,如图上598；其它各坐标线的注记仅注后两位数学,如02、04。
）2. 高程系统通常, 地形图采用的高程系在图框外的左下方用文字说明。
各高程系统之间只需加减一个常数即可进行换算。
即采用“吴淞高程系”，在地形图应用时，必须加以注意。
）二、地形图的辅助要素在地形图图廓外配置的内容，称为地形图的辅助要素。
1. 图号、图名和接图表图号、图名注记在北图廓上方的中央；在图的北图廓左上方，画有该幅图四邻各图号（或图名）的略图，称为接图表。
中间一格画有斜线的代表本图幅，四邻分别注明相应的图号（或图名），按照接图表，就可找到相邻的图幅。
（说明：图号是根据统一的分幅进行编号的。
图名是用本图内最著名的地名、最大的村庄、突出的地物、地貌等的名称来命名的。
）2. 图廓图廓是图幅四周的范围界线。
正方形或矩形图幅由内图廓和外图廓组成。
（说明：在按经、纬度分幅的中、小比例尺地形图中，图廓是由内图廓、分度带、外图廓三部分组成。
内图廓是由包围该图幅的经、纬线组成，四角注有经、纬度。
分度带是在外图廓与内图廓之间靠近外图廓的分段线条，将内图廓边长按经差、纬差以I'为单位进行等分，并将奇数段加粗。
将上、下、左、右相应的经、纬度相连，使构成经纬线格网，可用来确定任一点的经、纬度和任一方向的真方位角。
外图廓是用粗黑钱绘成，主要起装饰作用。
）3•比例尺用数字比例尺，并在数字比例尺下方绘出直线比例尺。
（说明：禾U用直线比例尺，可以用图解法确定图上的直线距离，或将实地距离换算成图上长度。
）4. 三北方向线关系图利用该关系图，可对图上任一方向的真方位角、磁方位角和坐标方位角（方向角）三者间作相互换算。
（说明：在许多中、小比例尺图的南图廓线右下方，绘有真子午线N、磁子午线N '和纵坐标轴这三者的角度关系图，称为三北方向线。
）5. 坡度比例尺坡度比例尺是一种在地形图上量测地面坡度和倾角的图解工具。
（说明：（〔）制成：i二tan〉二—，式中，i为地面坡度，a为地面倾角，d为相邻等高线平距，m为比dm 例尺分母。
（2）使用：用分规卡出图上相邻等高线的平距d后，在坡度比例尺上使分规的两针尖下面对准底线，上面对准曲线，即可在坡度比例尺上读出地面坡度i（百分比值）和地面倾角叭度数）。
）三、地形图图式和等高线四、测图时间§8-2地形图的基本应用摘要内容：介绍确定点的空间坐标；确定直线的距离、方向、坡度；确定指定坡度的路线。
讲课重点：确定直线的坡度、确定指定坡度的路线。
讲课难点：定值坡度线；小于（或大于）定值坡度线。
讲授重点内容提要：一、确定点的空间坐标1. 在地形图上求出A点的坐标值（说明：与地形图测绘展点工作相反）2. 在地形图上求出A点的高程值（1）点恰好位于图上某一条等高线上，则A点的高程与该等高线高程相同。
（2）点位于两等高线之间，则可通过A点画一条垂直于相邻两等高线的线段mn，则A点高程为：H H m mA h。
式中：H m为通过m点的等高线上的高程；h为等高距。
mn二、确定直线的距离、方向、坡度1. 距离（说明：欲求A、B两点的距离，求出A、B两点的坐标，则用两点距离公式）2方向（说明：A、B两点直线的象限角与方位角关系、公式）3. 坡度（说明：A、B两点直线的坡度为高差与平距之比，注意比例尺）三、确定指定坡度的路线1. 定值坡度线（说明：①地形图比例尺为1:1000，等高距为1m,要求从A （H=49m ）到B （H=57m）选择坡度4%的路线。
②先根据4%坡度求出相邻两等高线间的最小平距d=h/i=1/0.04=25m（ h为等高距）。
③d=25m，在1:1000地形图上2.5cm。
④将两脚规张成2.5cm，以A为圆心，以2.5cm为半径作弧与50m等高线交于1点，再以1点为圆心作弧与51m等高线交于2点，依次定出3、4、…各点，直到B附近，即得坡度4%的路线。
）2. 小于（或大于）定值坡度线（说明：将两脚规张成小于（或大于） 2.5cm，以A为圆心，以2.5cm为半径作弧与50m等高线交于1点，再以1点为圆心作弧与51m等高线交于2点，依次定出3、4、…各点，直到B附近，即得坡度小于（或大于）4%的路线。
）§8-3 地形图的工程应用摘要内容：介绍绘制确定方向的断面图；确定汇水面积；土石方量估算；应用地形图野外定点与定向等。
讲课重点：绘制断面图的方法；汇水面积计算；。
讲课难点：方格网法（平整场地）；利用罗盘仪定向。
讲授重点内容提要：一、绘制确定方向的断面图1. 断面图在地形图上，沿某一确定方向作竖直面，竖直面与地面的称为断面图。
（说明：这种图能直观显示某一方向线的地势起伏形态和坡度陡缓，它在许多地面工程设计与施工中，都是重要的资料）2 .绘制断面图的方法（ 1 ）规定断面图的水平比例尺和垂直比例尺路线纵断面水平比例1:2000，垂直比例尺1:200；路线横断面水平比例1:200，垂直比例尺1:200；（说明：通常水平比例尺与地形图比例尺一致，而垂直比例尺需要扩大，一般要比水平比例尺扩大。
因为在多数情况下，地面高差大小相对于断面长度来说，还是微小的，为了更好地显示沿线的地形起伏，垂直比例尺扩大。
）（2）确定相对基准面（线）（说明：确定基线，并确定基线所代表的高程，基线高程一般略低于图上最低高程。
）（3）作竖向标尺（说明：作基线的平行线，平行线的间隔，按垂直比例尺和等高距计算。
）（4）空间点的确定（说明：在地形图上沿断面线量出各段距离，并把它们标注在断面基线上；通过这些点作基线的垂线，垂线的端点按各点的高程决定。
）（5）空间点连接（说明：将各垂线的端点连接起来，即得到表示实地断面方向的断面图。
）二、确定汇水面积1. 汇水面积概念汇水面积（集水面积）是流域分水线所包围的面积。
2 .汇水面积确定汇水面积可由地形图上山脊线的界线求得，用虚线连的山脊线所包围的面积。
汇水面积计算：（1）方格法计算面积在大比例尺地形图上绘制有公里网格，可按图形占据的方格数计算面积。
（2）按梯形计算面积将绘有间隔相等的平行线透明纸蒙在所要量算面积的图形上，整个图形则被平行线分割成若干等高梯形，每一梯形内的虚线是梯形的中线长，平行线间隔k为各梯形的高，则梯形总面积S,为：S i = （ab cd ......... Rl）k三、土石方量估算1. 等高线法先量出各等高线所包围的面积，相邻两等高线包围的面积平均值乘以等高距，就是两等高线间的体积（即土方量）。
（说明：按棱台（椎）体计算。
（1）按“汇水面积计算”方法计算施工场地范围每一整等高线围成的面积；（2）体积=（上底面积+下底面积）X高/2，其中高为上、下底对应高差。
）2. 断面法在施工场地的范围内，以一定的间隔绘出断面图，求出各断面由设计高程线与地面线围成的填、挖面积，然后计算相邻断面间的土方量，最后求和即为总土方量。
（说明：由设计高程线确定填、挖）3•方格网法（平整场地）（1）打方格在拟施工的范围内打上方格，方格边长取决于地形变化的大小和要求估算土方量的精度，一般取10m X10m、20mX20m、50mX50m 等。
（2）各个方格高程根据等高线确定各方格顶点的高程，并注记在各顶点的上方；把每一个方格四个顶点的高程相加，除以4得到每一个方格的平均高程。
（3）确定设计工程把各个方格的平均高程加起来，除以方格数，即得设计高程。
（说明：求得的设计高程，可使填挖方量基本平衡。
在地形图中按内插法绘出设计高程的等高线，它就是填挖的分界线，又称为零线。
）（4）计算填挖高度（即施工高度）（说明：分别计算网格角点、边点、拐点及中点位置高差）（5）计算填挖方量（说明：①由角点高差计算体积代表1/4网格范围；由边点高差计算体积代表2/4网格范围；由拐点高差计算体积代表3/4网格范围；由中点高差计算体积代表4/4网格范围。
②零线所在网格应分别计算填、挖部分平均高差及面积，在计算体积。
③将所得的填、挖方量各自相加，即得总的填挖方量，两者应基本相等。
）四、应用地形图野外定点与定向地形图定向就是使地形图的方位与实地一致，这是野外阅读和使用地图的前提。
1.利用罗盘仪定向（1）磁子午线定向（说明：在地形图的南北图廓线上，分别注记有磁南和磁北（或P和P'）,这两点的连线就是该图幅的磁子午线。
定向时，将罗盘仪的直尺边与磁子午线重合，然后转动地形图，使磁针北端对准度盘“0” 分划线（北端），地形图方向就与实地一致了。
）（2）坐标格网定向（3）真子午线定向。
2. 根据地物定向五、公路选线思考题与习题1．如何在地形图上确定地面点的空间坐标？2．如何在地形图上确定直线的距离、方向、坡度？3．试比较土方估算的三种方法有何异同点，它们各适用在什么场合？。
