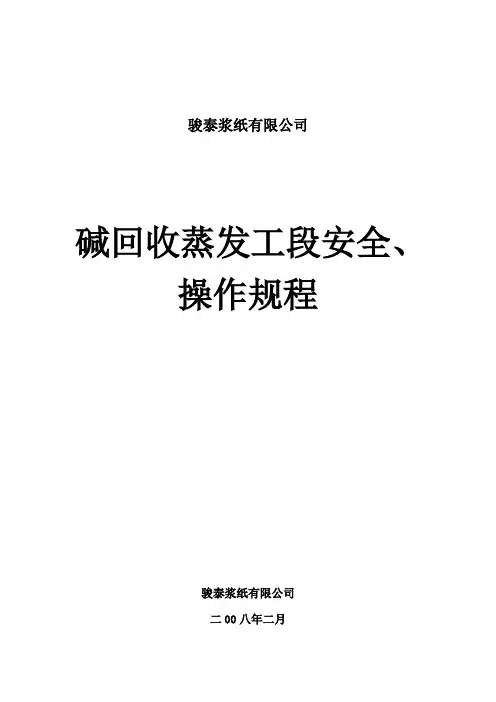

骏泰浆纸有限公司碱回收蒸发工段安全、操作规程骏泰浆纸有限公司二00八年二月编写：金苏辉黎烈雄李恒喜朱远征审核：吴健批准：周鲲鹏骏泰浆纸有限公司碱回收蒸发工段安全规程骏泰浆纸有限公司二00八年二月1.一般安全规程1.1 要从思想上重视安全，加强安全责任心，提高安全意识。
1.2工作人员应按规定正确使用劳保工具和用品，禁止上班期间飘衣散发，赤膊露脚和穿拖鞋。
在真空系统区域建议最好带护耳器。
1.3操作或检修现场照明光线必须充足，地沟盖应保持盖好，操作平台，楼梯及栏杆应保持牢固，完整，干净，人行通道应保持畅通。
1.4必须严格执行工艺及操作规程严禁随意更改，简化操作。
非电气或仪表专责人员，不得调节、处理电气或仪表设备。
1.5开启蒸汽阀之前，必须先疏水，在慢慢打开蒸汽阀，防产生汽水冲击。
测定黑热浓度、温度时应缓慢打开取样阀，以免黑液溅出伤人。
1.6启动设备前，应该详细进行全面检查，确定设备正常后，才能按规定起动，对于长期没有启动的电气设备，启动前应经电气人员测定，然后用手盘动，确定灵活无碍后，才能启动。
1.7不得跨越运行中的设备，更不能擦洗。
触摸，拆除和修理运行部件。
禁止冲洗或触摸各容器的视镜，不准在视镜前久留，视镜有裂纹应及时更换，以防破类伤人。
1.8禁止在易漏臭气的地方长时间停留，需要进入各容器内进行工作时，应先进行通风换气，将容器中的有毒气体排除干净后，才能入内工作，而且必须要有人在容器外监护，以防中毒。
打开入孔盖前，应该定容器内没有介质，而且压力和真空均以排除后才能开始操作，拆除时应该站在侧面。
1.9 检修设备时，应该电源切断，在有关管线上安装盲板，不准开的阀门或电机应办工作票，并挂上“有人工作，禁止启动”的牌子。
禁止乱动黑液设定仪，以防碰坏射线伤人。
1.10如果因维修或其他原因而拆除皮带传动，齿轮传动和连轴节等地方的安全挡板正确装回。
1.11注意任何警报并且确保非操作人员都远离警报区域。
2、臭气处理系统安全规则气提系统，真空系统及贮存槽排气（汽）系统（特别是重污冷凝水槽和燃烧黑热贮存槽）等地方会产生有毒的还原硫化物，甲醇及松节油，即使吸入很少量也会产生很严重的中毒，短时间会引起昏迷或死亡。
制浆造纸碱回收流程制浆是将原材料（如木材、废纸等）转化为纸浆的过程。
制浆可以分为机械制浆和化学制浆两种方法。
机械制浆是通过机械设备对木材进行加工，将木材切碎成木片，并用破碎机将木片进一步粉碎成纤维束。
然后将纤维束浸泡在水中，利用物理方法分离纤维束，形成纸浆。
化学制浆是将木材浸泡在化学液中，利用化学方法溶解木材中的胶质和木质素，使其分解为纤维束，并与化学液分离形成纸浆。
化学制浆主要有硫酸盐法、硫酸铵法和碱法等方法。
制浆完成后，就进入了造纸流程。
造纸是将纸浆加工成纸张的过程。
造纸分为湿法造纸和干法造纸两种方法。
湿法造纸是将纸浆加入到造纸机上，经过筛网、压榨等工序，将纸浆中的水份脱除，使纤维在筛网上聚集，并形成纸张的初步结构。
然后通过干燥、压光等步骤进行加工和整形，最终形成纸张。
干法造纸则是将纸浆经过加工后，通过辊压、压光等工序，使其在无水的条件下形成纸张。
制浆和造纸过程产生的废水中含有大量碱性物质，需要通过碱回收流程进行处理。
碱回收是指通过回收制浆和造纸过程中废水中的碱性成分，进行资源化利用。
碱回收流程主要包括氧化还原、碱回收液制备、碱液浓缩和焚烧等步骤。
首先，废水中的碱性成分经过氧化还原反应，使其转化为可利用的碱性物质。
然后，经过碱回收液制备，将碱性物质转化为碱回收液，用于制浆和造纸过程中的碱浸的再利用。
同时，对碱回收液进行浓缩，将水分蒸发出去，使回收液更加浓缩，提高其再利用的效率。
最后，对已经无法再利用的碱性物质进行焚烧处理，将其转化为有价值的化学物质。
通过碱回收流程，可以有效地减少废水排放，降低环境污染，同时实现碱的资源化再利用。
综上所述，制浆、造纸和碱回收是纸张生产中的重要环节。
通过机械制浆或化学制浆，将原材料转化为纸浆，然后通过湿法造纸或干法造纸，将纸浆加工成纸张。
同时，通过碱回收流程，将制浆和造纸过程中产生的废水中的碱性物质进行回收利用，减少环境污染，实现资源化利用。
这一系列流程的高效运行，不仅有助于提高纸张生产的效率和质量，还有利于可持续发展和环境保护。
【技术】造纸碱回收的操作方法硫酸盐制浆过程中，纤维原料中约有40~50%的有机物溶于蒸煮碱液中成为黑液。
黑液固形物中有70%左右是有机物、30%左右是无机物。
这些无机物的主要成份是与有机物结合的钠盐、游离的NaOH、Na2CO3、Na2S、Na2SO4等。
每吨化学浆可产生10m3左右的黑液，其中固形物的含量约为1.2~1.7吨。
碱回收的目的是将黑液中的钠盐转化成NaOH，又重新用于蒸煮，不断循环使用，这样可以减少碱的耗用量，减轻对环境的污染。
目前，造纸工业碱回收仍然以传统的燃烧法为主，它包括下述主要生产过程：黑液的提取：使黑液与浆料分离，并尽量提高其浓度，木浆黑液提取的浓度约为10~15%，苇浆黑液提取的浓度不到10%；黑液的蒸发：将稀黑液浓缩到燃烧要求的浓度。
一般分两个阶段进行，即：多效真空蒸发和直接接触蒸发；黑液的燃烧：将浓度为50%以上的黑液送入碱回收炉中燃烧。
在高温下，固形物中的有机物燃烧，钠盐分解，反应生成Na2CO3，芒硝还原成Na2S。
无机物在高温下成熔融状态，从炉内流出溶解于稀白液或水中，成为绿液；绿液的苛化：绿液与石灰混合，绿液中的Na2CO3苛化转变为NaOH。
苛化后的乳液经过澄清，成为重新用于制浆的碱液，称为白液；白泥回收：苛化后澄清沉淀的碳酸钙称为白泥，经过洗涤、筛选等处理过程，用于造纸做填料。
黑液中的有机物在燃烧时放出的热量，可用于产生蒸汽直接供蒸发站使用，或供汽机发电、或供纸机使用。
燃烧法碱回收在技术上是成熟的，碱回收率可经达到95%左右。
硫酸盐法制浆的碱回收损失的部份碱、硫，以芒硝补充。
先进的回收工艺，一吨浆只需补充40公斤以下的芒硝。
草类纤维原料与木材比较，具有纤维细小、木素含量较低、半纤维素多、灰份大等特点，尤其是二氧化硅含量高。
因此，草类黑液碱回收用传统的回收方法有较多的困难，如：蒸发易结垢、燃烧值低、绿液苛化不易澄清、白泥不经除硅处理不宜回收再用以及碱回收率低等等。

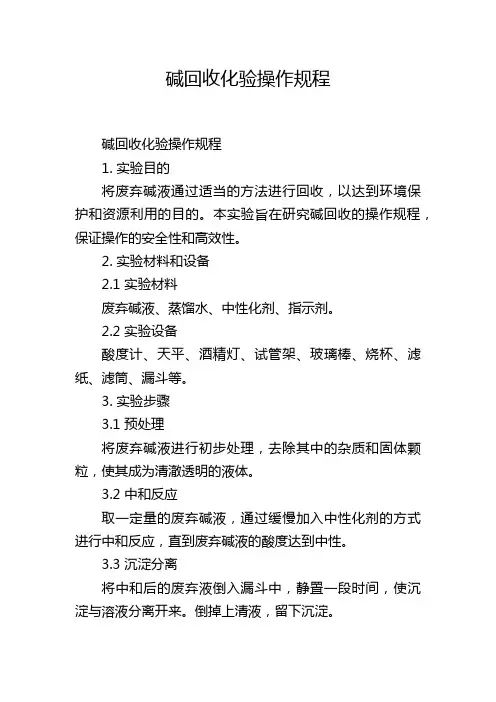

碱回收化验操作规程碱回收化验操作规程1. 实验目的将废弃碱液通过适当的方法进行回收，以达到环境保护和资源利用的目的。
本实验旨在研究碱回收的操作规程，保证操作的安全性和高效性。
2. 实验材料和设备2.1 实验材料废弃碱液、蒸馏水、中性化剂、指示剂。
2.2 实验设备酸度计、天平、酒精灯、试管架、玻璃棒、烧杯、滤纸、滤筒、漏斗等。
3. 实验步骤3.1 预处理将废弃碱液进行初步处理，去除其中的杂质和固体颗粒，使其成为清澈透明的液体。
3.2 中和反应取一定量的废弃碱液，通过缓慢加入中性化剂的方式进行中和反应，直到废弃碱液的酸度达到中性。
3.3 沉淀分离将中和后的废弃液倒入漏斗中，静置一段时间，使沉淀与溶液分离开来。
倒掉上清液，留下沉淀。
3.4 滤液处理将沉淀用滤纸和滤筒进行过滤，过滤后的液体为废弃碱液的回收溶液。
3.5 回收处理将回收溶液进行浓缩，去除其中的水分，可采用蒸馏等方法进行。
3.6 检测与调节对回收处理后的溶液进行测试，检测其酸度、碱度和其他指标是否符合要求。
如有必要，可进行适当的调节。
3.7 结果记录记录每一步操作的结果和相关数据，包括实际操作的时间、废弃碱液的初始酸度、回收溶液的酸度和碱度等信息。
4. 安全注意事项4.1 实验过程中，使用适当的防护设备，如实验手套、护目镜等。
4.2 注意实验操作的稳定性和准确性，避免造成损伤和误操作。
4.3 废弃碱液存在腐蚀性，避免与皮肤和眼睛接触，如有接触应立即用大量清水冲洗。
4.4 实验室应保持通风良好，防止废弃液挥发引起的空气污染和毒气中毒。
4.5 关注实验设备和容器的使用寿命和状况，确保操作的稳定性和安全性。
5. 废弃物处理废弃物应按照有关环境保护法规进行处理，避免造成环境污染和资源浪费。
废液应进行中和处理，并被专业公司处理或存储。
6. 结束操作实验完成后，清洗实验器材和容器，将实验现场及时整理干净，保持实验环境整洁。
将废弃物进行分类和储存，确保实验室的安全和卫生。
碱回收工艺介绍碱回收的工艺过程主要包括四个生产过程：提取、蒸发、燃烧、苛化。
在有些书中，提取不在碱回收的生产工艺过程内，但作为碱回收原料来源的前置工序，碱回收的很多经济技术指标都跟提取息息相关，所以在此次论述中也将其包括在内。
下面对碱回收工艺过程分别进行介绍。
一、提取：1．1 提取工艺提取工段是碱回收的原料来源地，它的生产，原则上是要获得高浓、高温、量大的黑液，以保证有高的提取率。
具体要求如下：高浓：是要使黑液的浓度在保证洗净度的情况下，尽可能的高。
高浓度的黑液可以减少蒸发工段的负荷。
高温：黑液温度也是要尽量高，在提取过程中不能加冷水，只能加蒸发工段的温冷却水，如水温低时，要加温。
量大：大量的黑液当然是碱回收所需要的。
一般情况下，合格的十个立方的稀黑液，可以浓缩为一立方浓黑液；一立方浓黑液可以生产一吨碱。
就碱回收来说，对提取工段的考核指标就是浓度和温度。
浓度：8°Be；温度：70—80℃。
1．2 提取设备提取状况的好坏，很大程度上取决于提取设备的情况。
不同的浆种，有不同的设备选型。
目前工厂应用得最多的是四段串连鼓式真空洗浆机。
它的技术成熟，操作简便，从进浆到出浆，基本就完成了浆与黑液的分离，提取率也高。
浆的洗净度与黑液的生产指标也基本能满足，选择应用的厂家比较多。
缺点是投资大，动力消耗大。
其他的提取设备还有：双辊挤浆机、螺旋挤浆机、水平带式真空洗浆机，以及由水平带式真空洗浆机派生出来的胶带水平带式真空洗浆机、不锈钢螺旋网带式洗浆机、长网水平真空洗浆机、双长网挤浆机等，型式大同小异，各有优缺点。
高效率提取设备国内发展较快，其品种、规格和制造能力已接近国际先进水平。
其关键技术和设备为中浓大型鼓式真空洗浆机(带波纹滤板、平面阀)，最大面积已达100m2。
双辊挤浆机是国内企业重点发展的产品。
目前国产设备能力10 0t／d。
在国外，鼓式真空洗浆机最大面积达110m2以上，提取率、制造精度和自控程度都较高，但价格昂贵。
张掖市光宇纸业有限责任公司万吨/年漂白草浆板及包装纸板异地技改工程项目环境影响评价二次公示张掖市光宇纸业有限责任公司现已委托北京嘉和绿洲环保技术投资有限公司对张掖市光宇纸业有限责任公司万吨/年漂白草浆板及包装纸板异地技改工程进行环境影响评价工作，按照环发2006【28号】《环境影响评价公众参与暂行办法》的有关规定，现向公众公开其有关环境影响评价信息，具体如下：1、技改工程的名称及概况名称：张掖市光宇纸业有限责任公司万吨/年漂白草浆板及包装纸板异地技改工程项目概要：张掖市光宇纸业有限责任公司位于甘肃省张掖市甘州区张火公路三公里处，占地面积万平方米，始建于1985年8月。
公司目前拥有草浆纸板、书写纸和新闻纸等制浆造纸生产线，产品规模分别为万吨/年、1万吨/年和1万吨/年，总制浆规模为万吨/年。
根据《张掖市人民政府办公室关于整治重点行业和工业园区环境违法问题的通知》（张政办发[2007]97号）文件，现有工程因未进行环境影响评价、废水超标排放等问题而被关停整顿，鉴于现有工程厂址位于市区，且所采用的工艺为淘汰工艺，为了符合《产业结构调整指导目录》（2005年本）和《造纸产业发展政策》的要求，光宇纸业有限责任公司决定利用这个机会，将现有工程彻底关停，并实施搬迁技改，在远离市区的三闸镇新建村北5公里的荒滩地实施异地技改。
本搬迁技改的建设规模为万吨/年漂白纸浆板生产线，同时，为了体现循环经济的要求，对制浆产生的废浆渣进行回收，并辅以部分回收废纸作为原料，生产万吨/年包装纸板，从而达到节能降耗的目的，对于生产中产生的黑液配套碱回收装置回收碱和热量，可解决黑液排放问题；造纸行业产生的中段水量比较大，本技改工程设置厂内污水处理厂，处理工艺为预处理+生化物化处理+潜流式构筑湿地，可使总出水满足《污水综合排放标准》(GB8978-1996)中的一级标准要求。
本搬迁技改工程同时也符合张掖市制定的《张掖市城市总体规划提纲》、《张掖工业园区鼓励污染企业搬迁改造暂行办法》等多项发展规划文件精神。
碱回收燃烧工段工艺规程第一章生产目的将蒸发工段送来的浓黑液经圆盘蒸发器进一步浓缩后喷入炉内进行悬浮干燥、燃烧，有机物在氧的作用下燃烧成炽热烟气并与水进行间接热交换产生蒸汽，而黑液中的无机物熔融后溶解于稀白液或温水中制成以碳酸钠为主要成份的绿液送苛化工段。
第二章原料特征1．蒸发黑液：浓度：~45% (24~25° B e x/95 C)2．进炉黑液：浓度：48~50% (28~30° B e x/105 °C)3．重油(辅助燃料)或重柴油：1) 标号：180#或200#2) 运动粘度：39~68.8 (100C)厘沲3) 开口闪点：> 130C4) 凝固点：< 36 C5) 灰份：< 0.3%6) 水份：< 2%7) 含硫量：< 3%8) 机械杂质：< 2.5%4．给水水质标准：1) 总硬度：<2) 悬浮物含量：< 5mg/L3) 含油量：< 1mg/L4) 含氧量：<0.015mg/L5) PH 值：8.5-9.26) 温度：130C7) 氯根：< 100mg/L 5．磷酸三钠(一级)1) Ma3PO4 I2H2O> 98%2) 硫酸盐( SO2- ) v 0.25%43) 氯化物( Cl-计) v 0.3%4) 水不溶物v0.1%第三章成品特征1．绿液( 1)总碱度：100~110g/L (NaOH 计)(2)温度：>75C2. 蒸汽( 1) 压力：1.27 Mpa(2)温度：194C(3)凝结水含盐量：30卩g(4)碱度：35测当量/L第四章流程系统1.工艺流程2.水汽流程第五章设备特征一、锅炉规范：1．锅炉型式双锅筒全悬吊结构型式2．锅炉型号WGZ14/1.27-23．锅炉设计参数1）日处理黑液固形物量：130tds/D2）额定蒸发量：~14t/h （视黑液入炉浓度，以及黑液热值而浮动）3）额定蒸汽压力： 1.27Mpa（4）额定蒸汽温度：194 C5）给水温度：104 °C6）出空气预热器烟温：250C7）一、二次风温度：250—280C8）三次风温度：150C9）碱炉出口烟温：250C10）入炉黑液浓度：48 —50%11）入炉黑液温度：105 —110C4．锅炉基本尺寸（1 ）炉膛宽度：mm（2）炉膛深度：mm3)上锅筒中心线标高：mm4)下锅筒中心线标高：mm5)锅炉最高点标高：mm6)运转层标高：mm5．锅炉结构( 1)锅炉为双锅筒，自然循环。
碱回收苛化工段工艺规程一、生产目的黑液燃烧后的溶融物溶于温水或稀白液中，形成绿液。
苛化就是把绿液与石灰进行反应，对蒸煮不起活性作用的碳酸钠转变成氢氧化钠，反应后生产的浓白液送化浆车间作为蒸煮药液，稀白液送燃烧工段，反应生成的沉渣～白泥，经过过滤澄清，去除残碱后运出厂外。
经过苛化，使蒸煮用碱达到大部分回收，降低生产成本，减轻环境污染，节约工业用碱，从而达到生产的目的。
二、原材料质量标准苛化工段的主要原料是石灰和燃烧工段来的绿液。
绿液浓度：总碱100～110g/L(NaOH计)温度：＞80℃石灰：有效CaO＞80%，MgO含量＜1%酸不溶解物含量：＜3%石灰用量为理论用量的105～110%；石灰粉碎的的粒度：0～15mm块状；石灰进厂后应贮存在密封仓内，不受湿，保持块状。
三、成品特征苛化工段的成品主要是浓白液和稀白液；浓白液送化浆车间作为蒸煮药液，其质量要求如下：总碱浓度：100～110g/L（NaOH计）有效碱浓度：80～90g/L（NaOH计）温度：＞80℃苛化率：83～85%澄清度：＜100ppm稀白液送燃烧工段温度：＞60℃总碱浓度（NaOH）：＜30g/L澄清度：＜100ppm四、设备特征1．绿液槽型号：ZTZ13规格：Φ6000×7000㎜V=200m3 2．反击式破碎机型号：K-166.00（Ⅱ）规格：Φ500×400㎜生产能力：4～8t/h电机型号：Y160M-67.5KW380V3．斗式提升机规格：D250（左装），Q-XIJL-K4Z1-C3-26.48 电机型号：Y132M-65.5KW380V4．石灰仓规格：Φ5000×10830㎜V=150m3锥底，碳钢制5．圆盘给料器型号：ZQZ66规格：Φ800电机：1.1KW,380V6．石灰消化提渣机型号：TQ15028规格：Φ2500×2000㎜，搅拌器转速：11.45r/min；提渣机螺旋转速：13r/min。

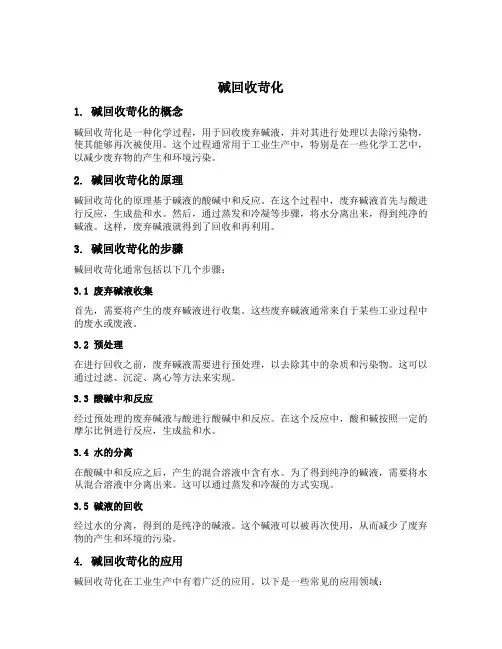

碱回收苛化1. 碱回收苛化的概念碱回收苛化是一种化学过程，用于回收废弃碱液，并对其进行处理以去除污染物，使其能够再次被使用。
这个过程通常用于工业生产中，特别是在一些化学工艺中，以减少废弃物的产生和环境污染。
2. 碱回收苛化的原理碱回收苛化的原理基于碱液的酸碱中和反应。
在这个过程中，废弃碱液首先与酸进行反应，生成盐和水。
然后，通过蒸发和冷凝等步骤，将水分离出来，得到纯净的碱液。
这样，废弃碱液就得到了回收和再利用。
3. 碱回收苛化的步骤碱回收苛化通常包括以下几个步骤：3.1 废弃碱液收集首先，需要将产生的废弃碱液进行收集。
这些废弃碱液通常来自于某些工业过程中的废水或废液。
3.2 预处理在进行回收之前，废弃碱液需要进行预处理，以去除其中的杂质和污染物。
这可以通过过滤、沉淀、离心等方法来实现。
3.3 酸碱中和反应经过预处理的废弃碱液与酸进行酸碱中和反应。
在这个反应中，酸和碱按照一定的摩尔比例进行反应，生成盐和水。
3.4 水的分离在酸碱中和反应之后，产生的混合溶液中含有水。
为了得到纯净的碱液，需要将水从混合溶液中分离出来。
这可以通过蒸发和冷凝的方式实现。
3.5 碱液的回收经过水的分离，得到的是纯净的碱液。
这个碱液可以被再次使用，从而减少了废弃物的产生和环境的污染。
4. 碱回收苛化的应用碱回收苛化在工业生产中有着广泛的应用。
以下是一些常见的应用领域：4.1 纸浆和造纸工业在纸浆和造纸工业中，碱回收苛化可以用于回收废弃碱液，从而减少废水的排放和化学品的浪费。
4.2 石化工业在石化工业中，碱回收苛化可以用于回收废弃碱液，从而减少废物的产生和对环境的污染。
4.3 冶金工业在冶金工业中，碱回收苛化可以用于回收废弃碱液，从而减少废水的排放和化学品的浪费。
4.4 制药工业在制药工业中，碱回收苛化可以用于回收废弃碱液，从而减少废物的产生和对环境的污染。
5. 碱回收苛化的优势碱回收苛化具有以下几个优势：•减少废物的产生：通过回收废弃碱液，可以减少废物的产生，降低对环境的污染。
造纸行业废水处理与碱回收方案第一章绪论 (3)1.1 研究背景 (3)1.2 研究目的与意义 (3)1.3 研究方法与内容 (3)第二章造纸行业废水处理技术概述 (4)2.1 造纸行业废水来源及特点 (4)2.1.1 废水来源 (4)2.1.2 废水特点 (4)2.2 废水处理技术分类 (4)2.2.1 物理法 (4)2.2.2 化学法 (4)2.2.3 生物法 (5)2.2.4 组合工艺 (5)2.3 废水处理技术发展趋势 (5)第三章预处理技术 (5)3.1 废水预处理的目的与意义 (5)3.2 常用预处理方法 (5)3.2.1 物理法 (6)3.2.2 化学法 (6)3.2.3 生物法 (6)3.3 预处理效果评估 (6)第四章物理处理技术 (6)4.1 沉淀法 (6)4.2 过滤法 (7)4.3 离心分离法 (7)第五章化学处理技术 (7)5.1 中和法 (7)5.2 氧化还原法 (8)5.3 凝聚沉淀法 (8)第六章生物处理技术 (9)6.1 好氧生物处理技术 (9)6.1.1 概述 (9)6.1.2 好氧生物处理技术的类型 (9)6.1.3 好氧生物处理技术的优缺点 (9)6.2 厌氧生物处理技术 (9)6.2.1 概述 (9)6.2.2 厌氧生物处理技术的类型 (9)6.2.3 厌氧生物处理技术的优缺点 (10)6.3 生物组合处理技术 (10)6.3.1 概述 (10)6.3.2 生物组合处理技术的类型 (10)6.3.3 生物组合处理技术的优缺点 (10)第七章碱回收技术概述 (10)7.1 碱回收的意义与现状 (10)7.2 碱回收技术分类 (11)7.3 碱回收技术发展趋势 (11)第八章碱回收工艺流程 (11)8.1 黑液提取 (11)8.1.1 提取原理 (11)8.1.2 提取方法 (12)8.1.3 提取效果 (12)8.2 黑液蒸发 (12)8.2.1 蒸发原理 (12)8.2.2 蒸发设备 (12)8.2.3 蒸发工艺 (12)8.3 碱回收炉 (12)8.3.1 碱回收炉原理 (12)8.3.2 碱回收炉结构 (12)8.3.3 碱回收炉运行参数 (12)8.4 白液制备 (13)8.4.1 白液制备原理 (13)8.4.2 白液制备设备 (13)8.4.3 白液制备工艺 (13)第九章碱回收设备与操作 (13)9.1 碱回收设备选型 (13)9.1.1 设备选型原则 (13)9.1.2 设备选型要点 (13)9.2 设备操作与维护 (13)9.2.1 设备操作 (13)9.2.2 设备维护 (14)9.3 故障分析与处理 (14)9.3.1 故障分析 (14)9.3.2 故障处理 (14)第十章环保与经济评估 (14)10.1 环保评估指标 (14)10.1.1 概述 (14)10.1.2 环保评估指标体系 (14)10.2 经济评估方法 (15)10.2.1 概述 (15)10.2.2 经济评估方法 (15)10.3 环保与经济平衡分析 (15)10.3.1 概述 (15)10.3.2 环保与经济平衡分析内容 (15)第一章绪论1.1 研究背景我国经济的快速发展，造纸行业作为重要的基础原材料产业，其产能不断扩张。
造纸碱回收的工艺流程及控制方案作者：崔莹来源：《科学与财富》2016年第34期（浙江华章科技有限公司杭州分公司）摘要：本文针对碱回收工艺特点，介绍了蒸发和燃烧工段的控制系统，讲述了碱回收蒸发工艺流程和控制要求，碱燃烧工艺流程和控制要求。
关键词：造纸；碱回收；控制碱回收工艺简单的来说：提取造纸蒸煮产生的黑液，通过蒸发器浓缩，然后送给碱炉进行燃烧，最后经过苟化回收烧碱。
具体来说可以分为四个工段：①提取工段从制浆蒸煮液中提取出稀黑液送给蒸发车间浓缩，这是整个碱回收车间的原料来源。
②蒸发工段先借助燃烧工段来的蒸汽加热提取工段来的黑液，把黑液中的水分汽化逸出，浓度达到45%，然后再使用烟气余热加热浓缩到50%以上即可入炉燃烧。
③燃烧工段首先将浓度为50%黑液进一步浓缩到65%，然后送到碱炉燃烧；燃烧后的黑液形成一种溶融物，溶于水后得到一种绿液，同时利用黑液燃烧产生的热量生产蒸汽。
④苟化就是让绿液与石灰石反应得到氯氧化钠溶液，反应后得到的浓白液送回煮车间再利用。
针对碱回收工艺特点，本论文设计的是蒸发和燃烧工段的控制系统。
1.碱回收蒸发工艺流程及控制要求1.1碱回收蒸发工艺流程本工段采用的是七体五效黑液蒸发流程，包括黑液、蒸汽、冷凝水三个系统。
（1）提取工段送来的稀黑液先进稀黑液槽，然后经稀黑液泵送效蒸发器，效与效蒸发器通过底部管道贯通；每一效蒸发器都配一个黑液循环泉和调节阀，通过调节阀将一部分黑液送给下一效蒸发器；黑液流程的顺序是Ⅳ→Ⅴ效→Ⅳ→Ⅲ→Ⅱ→Ⅰ（A、B、C）；从Ⅱ效蒸发器出来，黑液有两个去处，一个是经半黑液泵送半黑液槽，一个是经Ⅱ效出效黑液泵进Ⅰ效板式蒸发器蒸发，最后经出Ⅰ效黑液泉送浓黑夜槽，再经浓黑液菜送燃烧工段。
Ⅰ效蒸发器由A、B、C三室组成，以便于各室轮流进行生产或清洗，以保持传热面的清洁和提高蒸发效率。
（2）蒸汽的流向正好与黑液相反，燃烧工段来蒸汽经三个压力调节阀分别送到Ⅰ效蒸发器的A、B、C三室，从Ⅰ效三室出来的蒸汽汇集以后称为二次蒸汽；同时Ⅰ效蒸发器产生的轻污冷凝水经轻冷凝水闪蒸罐产生的蒸汽作为二次蒸汽的补充热源一起送入Ⅱ效蒸发器，二次蒸汽从Ⅱ效蒸发器出来后的流程是Ⅲ效→Ⅳ→Ⅴ效→重污冷凝水闪蒸罐→冷凝器；各效蒸汽不凝气汇集后进入板式冷凝器。
制浆黑液碱回收(卷名：轻工)recovery of black liquor in pulping将制浆黑液经化工过程处理，以回收化学品和热能，再供制浆生产使用的过程。
简称碱回收。
黑液是植物纤维原料在蒸煮成浆后，从纸浆中分离出被蒸煮药液溶解出来的木素和糖类等有机化合物的碱性溶液及残余的蒸煮液。
原理碱回收是应用吕布兰制碱法的基本原理，将黑液中钠的有机化合物烧成碳酸钠及将补充的硫酸钠（芒硝）还原成硫化钠，再经过石灰苛化，制成氢氧化钠溶液，或氢氧化钠和硫化钠的混合液（造纸工业通称为白液）。
碱回收过程的主要化学反应如下：2RCOONa+O2→Na2CO3+CO2+H2O+CNa2SO4+2C→Na2S+2CO2Na2CO3+CaO+H2O→2NaOH+CaCO3碱回收系统的主要生产技术指标是碱回收率，计算公式为在国际上常用生产1吨纸浆需要在碱回收过程中补充的芒硝量来表示碱回收的效率。
补充的芒硝量愈少，则碱回收率愈高。
较好的碱回收系统，对木浆黑液碱回收率在93％以上，生产一吨纸浆需要在碱回收过程中补充的芒硝量在50kg以下。
碱回收工艺碱回收包括从纸浆洗涤过程提取黑液、黑液的蒸发浓缩、浓黑液的燃烧、熔融物的溶解苛化和从苛化产生的碳酸钙中回收石灰等基本工序。
碱回收系统的基本组成部分及生产工艺循环过程见图1。
纸浆洗涤和黑液提取造纸原料经过蒸煮成纸浆，悬浮于黑液中。
应用液固相分离和过滤洗涤的基本原理，以尽量少的水将纸浆洗净，注意将纸浆纤维细胞腔中的黑液扩散置换出来，使黑液与纸浆充分分离，以取得含黑液少的纸浆和较浓的黑液，常用的洗涤与黑液提取设备为一系列（一般为3～4台）串联的真空或压力转鼓式洗涤机，按逆流洗涤的方式进行洗涤并提取黑液。
较新开发的有连续扩散洗浆机、水平带式洗浆机、强制供料式压力洗浆机等。
在塔式连续蒸煮器中，也可配合进行高温洗涤。
黑液蒸发从洗涤过程提取的黑液中，干固物含量一般在15％以下，需经过蒸发水分，提高黑液浓度至含干固物50％以上，以便于燃烧。
造纸业碱回收白泥原位改性固化施工工法造纸业碱回收白泥原位改性固化施工工法一、前言造纸业是一项重要的工业生产活动，但在造纸过程中会产生大量的废弃物，其中包括碱回收白泥。
传统的处理方法是通过焚烧或填埋，但这些方法都存在环境污染和资源浪费的问题。
为了解决这个问题，研究人员提出了碱回收白泥原位改性固化施工工法，旨在将废弃物转化为资源，并减少对环境的影响。
二、工法特点该工法的特点在于将碱回收白泥原位施工，并通过改性固化的方式将其转化为具有一定强度和稳定性的材料。
这种工法简单、经济，并能够充分利用废弃物资源。
三、适应范围该工法适用于造纸厂等产生大量碱回收白泥的场所，以及需要大面积固化处理的区域。
四、工艺原理通过对施工工法与实际工程之间的联系进行分析和解释，我们可以清楚地了解该工法的理论依据和实际应用。
具体的工艺原理如下：1. 原料准备：将碱回收白泥进行初步处理，如筛分和干燥，以便后续的固化处理。
2. 改性添加剂：根据具体需要，在碱回收白泥中加入适量的改性添加剂，如胶凝材料、填料和胶结剂，以提高材料的强度和稳定性。
3. 搅拌混合：将碱回收白泥和改性添加剂进行搅拌混合，以确保添加剂均匀分布，并促使反应发生。
4. 施工铺装：将混合好的材料铺装在需要固化处理的区域上，并采取合适的压实措施，使材料紧密结合。
5. 固化养护：在施工完成后，对固化材料进行养护和硬化，以使其获得更高的强度和稳定性。
五、施工工艺施工工法的各个施工阶段如下：1. 原料准备：将碱回收白泥进行筛分和干燥处理，以去除杂质和提高材料的含水率。
2. 改性添加剂：根据设计要求，将适量的改性添加剂加入碱回收白泥中，并进行充分混合。
3. 搅拌混合：将改性添加剂与碱回收白泥进行搅拌混合，保证添加剂均匀分散。
4. 施工铺装：将混合好的材料铺装在需要固化处理的区域上，采取适当的压实措施，如机械压实或人工压实。
5. 固化养护：对铺装完毕的材料进行养护和硬化，以提高其强度和稳定性。
第十一章碱回收设备第一节概述1.碱回收：碱回收就是从碱法制浆废液中回收化学药品，再用于制浆过程。
2.制浆和回收循环圈：图9-1，包括六个工序：蒸煮、洗涤、蒸发、燃烧、苛化、石灰煅烧。
3.碱回收过程：稀黑液→蒸发→浓黑液→燃烧（热能、NaCO3、2 Na2S）→苛化→NaOH、Na2SC a2 (OH) 白泥回收CaCO3→CaO第二节蒸发站与蒸发器1.蒸发流程与设备：图9-4。
蒸汽顺序为1→2→3→4→5。
黑液顺序分三种。
1.1顺流供料:系统简单，操作方便，但随着浓度↑→温度↓→粘度↑→最后几效的效能低。
1.2逆流供料：效能高，但系统复杂，每效都需要泵和加热器。
1.3混流供料：综合前二者的优点。
3→4→5→1→2。
1.4主要设备：蒸发器、增浓器、预热器、冷凝器、泵、黑液储槽等。
2. 蒸发器：多用间接式蒸发器，它热利用率高，不散发有害气体。
2.1短管蒸发器：图9-12。
管长2550mm，比较原始。
2.1.1结构特点：1分离器在上，黑液被加热后自然上升；2靠外循环管自然循环。
2.1.2优点：1简单；2适应草浆；3易清垢。
2.1.3缺点：效率低；只适合四效以下的小厂。
2.2长管升膜蒸发器：1特点：加热管长（6-9米），黑液以液膜形式上升，传热好，效率高；运行可靠，使用较广。
2分离器在外的单程升膜蒸发器:图9-13。
特点：不适宜粘度大的草浆黑液；已趋淘汰。
2分离器在上的单程升膜蒸发器:图9-14。
特点：结构紧凑；热损失少；加热管受热均匀。
3分离器在上的双程升膜蒸发器:把加热室的管子分成两组串联起来，底下进出黑液，也称升降膜蒸发器。
特点：液室减小了，流速快；传热系数大；二室可轮换（进出口轮换）使用减轻结垢；适用高温高浓效。
2.3管式降膜蒸发器：图9-15。
倒装升膜蒸发器，黑液靠泵循环。
特点：1完全消除静压造成的温度损失，全液膜蒸发；2蒸发强度高，传热系数大；3对喷流装置要求高，必须均匀。
2.4板式降膜蒸发器：2.4.1应用：属于新式高效节能设备，用于造纸、化工、食品、酒精等行业。
【技术】造纸碱回收的操作方法
硫酸盐制浆过程中，纤维原料中约有40~50%的有机物溶于蒸煮碱液中成为黑液。
黑液固形物中有70%左右是有机物、30%左右是无机物。
这些无机物的主要成份是与有机物结合的钠盐、游离的NaOH、Na2CO3、Na2S、Na2SO4等。
每吨化学浆可产生10m3左右的黑液，其中固形物的含量约为1.2~1.7吨。
碱回收的目的是将黑液中的钠盐转化成NaOH，又重新用于蒸煮，不断循环使用，这样可以减少碱的耗用量，减轻对环境的污染。
目前，造纸工业碱回收仍然以传统的燃烧法为主，它包括下述主要生产过程：
黑液的提取：使黑液与浆料分离，并尽量提高其浓度，木浆黑液提取的浓度约为10~15%，苇浆黑液提取的浓度不到10%；
黑液的蒸发：将稀黑液浓缩到燃烧要求的浓度。
一般分两个阶段进行，即：多效真空蒸发和直接接触蒸发；
黑液的燃烧：将浓度为50%以上的黑液送入碱回收炉中燃烧。
在高温下，固形物中的有机物燃烧，钠盐分解，反应生成Na2CO3，芒硝还原成Na2S。
无机物在高温下成熔融状态，从炉内流出溶解于稀白液或水中，成为绿液；
绿液的苛化：绿液与石灰混合，绿液中的Na2CO3苛化转变为NaOH。
苛化后的乳液经过澄清，成为重新用于制浆的碱液，称为白液；
白泥回收：苛化后澄清沉淀的碳酸钙称为白泥，经过洗涤、筛选等处理过程，用于造纸做填料。
黑液中的有机物在燃烧时放出的热量，可用于产生蒸汽直接供蒸发站使用，或供汽机发电、或供纸机使用。
燃烧法碱回收在技术上是成熟的，碱回收率可经达到95%左右。
硫酸盐法制浆的碱回收损失的部份碱、硫，以芒硝补充。
先进的回收工艺，一吨浆只需补充40公斤以下的芒硝。
草类纤维原料与木材比较，具有纤维细小、木素含量较低、半纤维素多、灰份大等特点，尤其是二氧化硅含量高。
因此，草类黑液碱回收用传统的回收方法有较多的困难，如：蒸发易结垢、燃烧值低、绿液苛化不易澄清、白泥不经除硅处理不宜回收再用以及碱回收率低等等。
