labview 数据采集实例 PPT

  • 格式：ppt
  • 大小：3.19 MB
  • 文档页数：53

下载文档原格式

  / 53

合集下载

LabVIEW与数据采集.ppt

LabVIEW与数据采集.ppt
。 完成不同的数据采集任务
各子模板的主要功能如下： ① Analog Input子模板，完成模拟信号进行
A/D转换，并采集到计算机； ② Analog Output子模板,将计算机产生的数
字信号进行D/A转换，并输出； ③ Digital I/O子模板,用于控制DAQ设备的数字
I/O功能； ④ Counter子模板,用于控制DAQ设备的计数器
其中最为常见的模板是位于Measurement I/O子模板中 的Data Acquisition 和NI-DAQmx Acquisition两个子 模板，如图所示：
DAQ VIs的功能模板
LabVIEW中DAQ VIs都包含在Functions>Data Acquisitions子模板中。共包含6个子模板，每个子模板
④ 许多场合都要用到计数器，如精确时间控制和脉冲信 号产生等。计数器最重要的参数是分辨率和时钟频率，分
。 辨率越大，计数器位数越大，计数值也越高
基于LABVIEW的数据采集系统：
LabVIEW8.5为用户提供了多种用于数据采集的函数、 VIs和Express VIs。这些函数、VIs和Express VIs大体 可以分为两类，一类是Traditional DAQ VIS，另外一类 是操作更为简单的NI-DAQmx，这些组件位于函数模板 中的Measurement I/O，Instrument I/O子模板中， 如图所示：、
数据采集卡的功能
一个典型的数据采集卡的功能有模拟输入、模拟输出、数 字I/O、计数器/计时器等。因此LabVIEW中DAQ模板设计也 围绕这4大功能组织
① 模拟输入是采集最基本的功能。它一般由多路开关 （MUX）、放大器、采样保持电路以及A/D来实现，通过这些

labview课件第6章

labview课件第6章
速传感器、压力传感器等，它们可以相应地测量应力、流速 和压力。在所有这些情况下，传感器可以生成和它们所检测 的物理量呈比例的电信号。 为了适合数据采集设备的输入范围，由传感器生成的电 信号必须经过处理。为了更精确地测量信号，信号调理配件 能放大低电压信号，并对信号进行隔离和滤波。此外，某些 传感器需要有电压或电流激励源来生成电压输出。
第6章 数据采集
6.1.2 信号调理
当测量某一物理现象时，传感器将被测试对象转换为电信 号，比如电压或电流。从传感器得到的信号并不一定适合DAQ
系统，大多要经过调理才能进入数据采集设备，如图6-2所示。
信号调理功能包括放大、隔离、滤波、激励、线性化等。 由于不同传感器有不同的特性，因此，除了这些通用功能，还 要根据具体传感器的特性和要求来设计特殊的信号调理功能。 常见传感器或信号的信号调理系统如图6-3所示，本节将介绍 信号调理的基本功能。
LabVIEW的核心技术之一，LabVIEW提供了丰富的数据采集
软件资源，使其在测量领域发挥强大的功能。
第6章 数据采集
6.1 数据采集基础
6.1.1 DAQ系统的构成 DAQ系统的基本任务是物理信号的产生或测量，但是要使 计算机系统能够测量物理信号，必须要使用传感器把物理信号 转换成电信号(电压或者电流信号)。有时不能把被测信号直接 连接到DAQ卡，而必须使用信号调理辅助电路，先将信号进行 一定的处理。总之，数据采集是借助软件来控制整个DAQ系统 的，其中包括采集原始数据、分析数据、给出结果等。 图6-1所示为插入式DAQ卡，除此以外，还有外接式DAQ 系统。这样，就不需要在计算机内部插槽中插入板卡，此时， 计算机与DAQ系统之间的通信可以通过各种不同的总线，如并 行口或者PCMCIA等来完成。这种结构适用于远程数据采集和 控制系统。

labview数据采集实例.概要

labview数据采集实例.概要

频率为100Hz，幅值为5V的正弦波， Express VI的定时为每秒钟生成10000个点， 所以每个波形周期由100个样本所表示
2019/1/20
DAQmx Is Task Done.vi，
当任务结束戒点击“stop”按键时任务结束，停止生成波形 程序会自动根据波形中的t0和dt信息设定采集卡合适的更新率，向外输出波形 写入缓冲区一个正弦波周期，程序开始以后再也没有继续输入过波形信号
2019/1/20
DAQmx Write.vi
2019/1/20
输出单个电平，直流电压
2019/1/20
生成N点波形
先在内存中开辟一个缓存区，将波形载入
生成一个周期的正弦波
通过设置多少样本描绘一个波形周期和采集卡的更新率决定实际输出波形的频率
2019/1/20
生成连续波形 波形生成凼数
2019/1/20
采到缓冲区 中的数据 数据结束端 （AI Start） 当前读取标志 数据结束端
LabVIEW从缓冲 区中读取的数据 （AI Read） 当前读取标志 数据结束端 数据结束端 当前读取标志
2019/1/20
连续采集时可能的数据传输异常
板载 FIFO
PC内存Overwrite
解决办法: 1. 增加程序循环读取速度 (不要在 采集循环里放太多处理工作) 2. 选用更快的CPU 3. 增大PC RAM，并通过编程指定 更大的Buffer 4. 降低采样速率(如果允许)
2019/1/20
测 量 参 数 对 话 框
采集范围
差分方式
关系式 Y=1000X 共需要采集的样本数 采集卡将会以每秒钟1000次的速度进行采样， 在0.1秒后完成100次采集自动停止

labview数据采集实例PPT课件

labview数据采集实例PPT课件

16/52
2020/3/23
17/52
2020/3/23
当采集卡得到一个从低于2.7V 上升到2.7V 的模 拟触发信号，即开始任务
旋转机械、扭矩测试、瞬态测试等 触发之后立刻又跳回触发值以外
18/52
2020/3/23
增加了迟滞的设置。同样是2.7V 触发，斜率设为上升，这时设置1 个1V 的迟滞
6/52
2020/3/23
接线方式
7/52
2020/3/23
内部时钟分频给出 从外部引入时钟到采集卡
一种保护机制，当采集卡在指定时间没有得到采样相应， 程序就会报错停止，避免了死机等恶劣情况的出现
8/52
2020/3/23
9/52
2020/3/23
10/52
2020/3/23
11/52
2020/3/23
14/52
2020/3/23
Reference Trigger 是有限点采集中的一种触发
一旦得到触发信号， 采集卡继续采集N 个样本， N=有限点采集总样本-需要触发前的样本数， 再将缓存区的数据全部读出
15/52
2020/3/23
Pause Trigger 指可以通过触发方式决定什么时候采集，什么时候不采集
29/52
2020/3/23
DAQmx Read.vi 每次读取多少样本
Windows 的操作系统 10 到20 次/秒
每次读取的样本数（Number of Samples per Channel 引脚的值）× 每秒钟While 循环运行的次数（While 循环中设置延时的倒数） 30/52 =每秒钟采集的样本数（采样率）。
22/52
2020/3/23

LABVIEW数据采集与仪器控制PPT61页课件

LABVIEW数据采集与仪器控制PPT61页课件

14.3.2 模块化总线
3. PXI/CompactPCIPXI将PCI电气总线特性与坚固的、模块化的、欧洲卡机械封装的CompactPCI相结合，并增加了专门的同步总线和关键的软件特性，从而能够承受常常存在于工业应用中的恶劣环境。这使得PXI成为一个高性能的、低成本的、适用测量和自动化系统的布置平台。
引子
数据采集与仪器控制是LabVIEW最具竞争力的核心技术之一。NI公司提供了种类丰富的硬件设备以满足不同的测量与控制需求，其中包括数据采集(DAQ)硬件、实时测量与控制、PXI与Compact PCI、信号调理、开关、分布式I/O、机器视觉、运动控制、GPIB、串口和仪器控制、声音与振动测量分析、PAC(可编程自动化控制器)、VXI和VME等各种设备。应用遍布电子、机械、通信、汽车制造、生物、医药、化工、科研和教育等各个行业领域。通过丰富的驱动程序，LabVIEW能轻松实现与任何NI提供的硬件设备通讯。不仅如此，通过通用的驱动程序或接口，例如VISA、IVI、OPC、ActiveX和DLL等，LabVIEW几乎能与任何厂商甚至自制的硬件通讯。
14.1.2 NI-DAQmx
自动生成代码
14.2 仪器控制简介
仪器控制是指通过PC上的软件远程控制总线上的一台或多台仪器。它比单纯的数据采集要复杂的多。它需要将仪器或设备与计算机连接起来协同工作，同时还可以根据需要延伸和拓展仪器的功能。通过计算机强大的数据处理、分析、显示和存储能力，可以极大的扩充仪器的功能，这就是虚拟仪器的基本含义。
2. 信号调理从传感器得到的信号可能会很微弱，或者含有大量噪声，或者是非线性的等等，这种信号在进入采集卡之前必须经过信号调理。信号调理的方法主要包括放大、衰减、隔离、多路复用、滤波、激励和数字信号调理等

课程案例库labview1ppt课件

课程案例库labview1ppt课件
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
1. 数据采集系统的构成
图2.1 数据采集系统的构成
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
2. 数据采集系统（ DAQ ）系统结构
图2.2 DAQ系统
黑龙江大学研究生课程案例库建设项目
AI Read——从被AI Config分配的缓冲读取数据。它能够控制由 缓冲读取的点数，读取数据在缓冲中的位置，以及是否返回二 进制数或标度的电压数。它的输出是一个２维数组，其中每一 列数据对应于通道列表中的一个通道。
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
黑龙江大学研究生课程案例库建设项目
1. LabVIEW简介
图1.1 前面板及程序框图
黑龙江大学研究生课程案例库建设项目
1. LabVIEW简介
图1.2 控件模板和函数模板
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
数据采集是LabVIEW的核心技术之一。 数据采集(DAQ:DatA Acqusition)系统的基本任务是 物理信号的产生和测量。 数据采集是借助软件来控制整个DAQ系统的，包括 采集原始数据、分析数据以及给出结果等。
缓存中读取采集到得数据； 第四步：完成数据采集后，使用AI clear.vi模块停止DAQ
设备的数据采集，并释放缓存。
黑龙江大学研究生课程案例库建设项目
2. LabVIEW在数据采集与测量方面的应用
➢ 数据采集结果 启动了DAQ的数据采集功能后，就会不停的对信
号进行连续采集，并将采集到的信号放在缓存中，实 现了对信号的连续采集，并且不会丢失信号。

基于LabVIEW的声卡数据采集系统幻灯片

中北大学2009届毕业设计说明书 中北大学2009届毕业设计说明书 16
幅 度 相 位 谱 分 析 子 系 统 设 计
中北大学2009届毕业设计说明书 中北大学2009届毕业设计说明书 17
功 率 谱 分 析 子 系 统 设 计
中北大学2009届毕业设计说明书 中北大学2009届毕业设计说明书
18
5/7/2012 中北大学2009届毕业设计说明书 中北大学2009届毕业设计说明书 中北大学2007届毕业设计说明书 中北大学2007届毕业设计说明书 2
设计安排
本设计中主要包括以下几个方面： 本设计中主要包括以下几个方面： （1）提出了基于虚拟仪器 ）提出了基于虚拟仪器LabVIEW的声卡数据采 的声卡数据采 集系统的设想， 集系统的设想，通过对当前虚拟仪器和传统仪器 开发平台的比较，分析了本设计的可行性； 开发平台的比较，分析了本设计的可行性； （2）研究了数据采集基本工作原理和 机声卡工 ）研究了数据采集基本工作原理和PC机声卡工 作原理，提出了该系统的整体设计流程； 作原理，提出了该系统的整体设计流程； （3）构建并实现了基于虚拟仪器的声卡数据采集 ） 系统，实现了音频信号采集、分析、波形显示、 系统，实现了音频信号采集、分析、波形显示、 存储以及数据文件再调用分析等功能； 存储以及数据文件再调用分析等功能； （4）对采集波形和数据进行谱分析，证明本系统 ）对采集波形和数据进行谱分析， 操作方便，实现简单和性能稳定可靠。 操作方便，实现简单和性能稳定可靠。
5/7/2012
中北大学2007届毕业设计说明书 中北大学2007届毕业设计说明书
20
谢
谢
中北大学2009届毕业设计说明书 中北大学2009届毕业设计说明书
21
中北大学2009届毕业设计说明书 中北大学2009届毕业设计说明书 6

labview数据采集实例PPT课件

44/52
2020/3/23
DAQmx Is Task Done.vi，
当任务结束戒点击“stop”按键时任务结束，停止生成波 程序会自动根据波形中的t0和dt信息设定采集卡合适的更新率，向外输出波形
写入缓冲区一个正弦波周期，程序开始以后再也没有继续输入过波形信号
45/52
2020/3/23
Basic Function Generator.vi
选择用于测量的通道
4/52
2020/3/23
测
量
参
数
对
话
采集范围 差分方式
框
关系式 Y=1000X
共需要采集的样本数 采集卡将会以每秒钟1000次的速度进行采样， 在0.1秒后完成100次采集自动停止
5/52
2020/3/23
比如说采集一段-5 V到+5 V的正弦波， 同样是3位的分辨率， 选择±10 V的量程需要将20 V的范围平均分割成8份， 而±5 V的量程只需要在10 V的范围内分割8份， 这样码宽就会减小一半，精度自然相应提高
2020/3/23
36/52
2020/3/23
DAQmx模拟量生成
37/52
2020/3/23
38/52
2020/3/23
带缓冲的波形生成
▪ 生成波形频率取决于下列三个因素
▪ 更新率 (每秒多少个更新点) ▪ 缓冲区中的数据点 ▪ 缓冲区中的周期数
信号频率 ＝ 缓冲区中的周期数 ×
更新率
缓冲区中的数据点

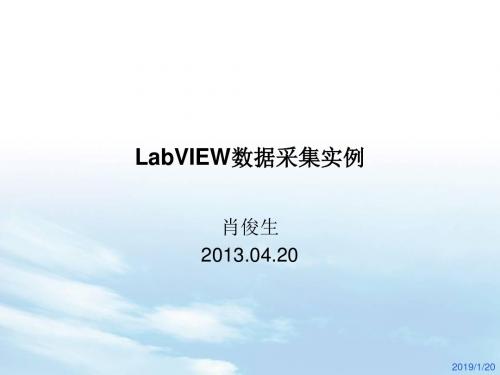

LabVIEW数据采集实例
肖俊生 2013.04.20
1/52
2020/3/23
内容与安排
▪ DAQ助手 ▪ DAQmx函数和模拟量采集 ▪ DAQmx模拟量生成 ▪ DAQmx数字量采集 ▪ DAQmx数字量生成 ▪ DAQmx计数器

《基于LabVIEW的数据采集与处理技术》课件第7章


第 7 章 LabVIEW中信号分析与处理
表 7-2 Waveform Measurements VI 功能列表
序号
图标和端口
功能简介
计算输入信号的 直流分量大小和信 号的均方根。使用的 1 时候需要选择其平 均值类型和所加的 窗函数
比 Basic Averaged
DC-RMS.vi 控 制 方
2
序号
图标和端口
2
3
续表(一)
功能简介
产生由正弦、噪音和直 流偏移量复合而成的波形 信号
根据所给定的公式产生 波形信号
第 7 章 LabVIEW中信号分析与处理
4 5
产生正弦波波形信号 产生方波波形信号
第 7 章 LabVIEW中信号分析与处理
6 7
产生三角波波形信号 产生锯齿波波形信号
第 7 章 LabVIEW中信号分析与处理
1) Basic Function Generator.vi Basic Function Generator.vi 位于 Function→Analyze→Waveform Generation中，其图标和端口如 图7-3所示。
第 7 章 LabVIEW中信号分析与处理
图7-3 Basic Function Generator.vi端口
第 7 章 LabVIEW中信号分析与处理
图7-6 Simulate signal.vi产生信号的前面板图
第 7 章 LabVIEW中信号分析与处理
图7-7 Simulate signal.vi 产生信号的流程框图
第 7 章 LabVIEW中信号分析与处理
图7-8所示为正弦波信号加入伯努利噪音信号后的示意图。
Waveform Generation VI包括的VI的功能如表7-1所示。

《基于LabVIEW的数据采集与处理技术》课件第6章

DIO START：启动缓冲式DIO操作。设定更新或读取的 点数，当输入0时将连续操作。
DIO WAIT：等待与任务标识符task ID相关任务的数字 量输入或输出操作的完成。
DIO CLEAR：停止操作，同时清除与 task ID 任务相关 的缓冲。
第 6 章 数字量输入/输出和计数器
注意：当使用这些VI时，数采板必须支持握手信号。 3．高级函数(Advanced Digital I/O VI) 高级函数包括两部分，一部分称为digital port，可以用来 立刻输入或输出某一路(某一端口)的数字量，类似于简易函数 的操作；另一部分称为digital group，可用于多个端口进行立 即型、握手型或定时型的输入/输出。高级函数是最底层的函 数，较少直接采用，它们是构成简易函数和中级函数的基础。
将数采板上多路DI/O组成一组后称为端口。 一个端口由 多少路DI/O组成是依据其数采板而定的，在大多数情况下，4 或8路数字 I/O 组成一个端口。当读/写端口时，可以在同一时 刻设置或获取多路DI/O的状态。
第 6 章 数字量输入/输出和计数器
数字量输入/输出的应用分为以下两类：立即型(非锁存型) 和定时型(锁存型)。在立即型情况下，当调用数字 I/O函数后 会立即更新或读取数字量某一路或端口的状态。在定时型情况 下，可以使用外部信号来控制数字量数据的传输。
line：digital channel 所指定端口中需要读入或输出的某一 路的编号。
iteration：缺省值为0，此时，每调用一次该子VI，就要对 数采板配置一次。当重复调用该函数时，为了避免系统重复设 置数采板，可以设置iteration 端为正数。
第 6 章 数字量输入/输出和计数器
line state：需要输出的数字信号的状态或读取的某一路数 字信号的状态：高(true)或低(false)。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

大家好
15
Pause Trigger 指可以通过触发方式决定什么时候采集，什么时候不采集
大家好
16
大家好
17
当采集卡得到一个从低于2.7V 上升到2.7V 的模 拟触发信号，即开始任务
旋转机械、扭矩测试、瞬态测试等 触发之后立刻又跳回触发值以外
大家好
18
增加了迟滞的设置。同样是2.7V 触发，斜率设为上升，这时设置1 个1V 的迟滞
“Fs”代表使用该VI每秒钟生成的点数 “#s”代表总共需要该VI输出多少个样本
频率设定为10，则“Fs”至少大于20，设置为1000时每个周期由100个点描绘 如果需要収送一个完整的波形，大至家少好 应该是“Fs”除以频率之商的整数倍40
大家好
41
波形发生器
DAQmx Write.vi都放置在DAQmx Start.vi之前
大家好
34
输出单个电平，直流电压
大家好
35
生成N点波形
先在内存中开辟一个缓存区，将波形载入
生成一个周期的正弦波
通过设置多少样本描绘一个波形周期和采集卡的更新率决定实际输出波形的频率
大家好
36
生成连续波形 波形生成凼数
大家好
37
频率为100Hz，幅值为5V的正弦波，
Express VI的定时为每秒钟生成10000个点，
每秒钟While 循环运行的次数（While 循环中设置延时的倒数）
=每秒钟采集的样本数（采样率）大。家好
25
DAQmx Write.vi
大家好

26
大家好
27
错误线连接
大家好
28
属性节点 改变采样率
大家好
29
通道切换时间
大家好
30
大家好
31
DAQmx模拟量生成
大家好
32
大家好
33
DAQmx Write.vi
大家好
19
大家好
20
DAQ 助手配置完成后，点击右下角的“OK”键， 即可自动在LabVIEW 中生成代码， 我们可以在前面板放置一个Waveform Chart， 将采集的结果实时显示出来
大家好
21
DAQmx模拟量采集
DAQmx Create Virtual Channel.vi Dev1/ai1,Dev1/ai3,Dev1/ai5,Dev1/ai7 Dev1/ai0:4
Y=1000X
共需要采集的样本数
采集卡将会以每秒钟1000次的速度进行采样，
在0.1秒后完成100次采集自动停止 大家好
5
比如说采集一段-5 V到+5 V的正弦波， 同样是3位的分辨率， 选择±10 V的量程需要将20 V的范围平均分割成8份， 而±5 V的量程只需要在10 V的范围内分割8份， 这样码宽就会减小一半，精度自然相应提高
所以每个波形周期由100个样本所表示 大家好
38
DAQmx Is Task Done.vi，
当任务结束戒点击“stop”按键时任务结束，停止生成波形 程序会自动根据波形中的t0和dt信息设定采集卡合适的更新率，向外输出波形
写入缓冲区一个正弦波周期，程序开始以后再也没有继续输入过波形信号
大家好
39
Basic Function Generator.vi
然而在实际的应用中，
往往需要一个触发信号控制何时进行采集大家好
13
触发按照类型主要分为：Start Trigger、Reference Trigger 和Pause Trigger
大家好
14
Reference Trigger 是有限点采集中的一种触发
一旦得到触发信号，
采集卡继续采集N 个样本， N=有限点采集总样本-需要触发前的样本数， 再将缓存区的数据全部读出
大家好
6
接线方式
大家好
7
内部时钟分频给出 从外部引入时钟到采集卡
一种保护机制，当采集卡在指定时间没有得到采样相应， 程序就会报错停止，避免了死机等恶劣情况的出现
大家好
8
大家好
9
大家好
10
大家好
11
大家好
12
点击 Run， 我 们 可 以 采 集 到 当 前 的 5V 信 号
一旦程序开始后就立刻进入到了采集，
LabVIEW数据采集实例
2015.04.03
大家好
内容与安排
DAQ助手 DAQmx函数和模拟量采集 DAQmx模拟量生成 DAQmx数字量采集 DAQmx数字量生成 DAQmx计数器
大家好
2
DAQ助手
做什么采大家集好
3
选择用于测量的通道
大家好
4
测
量
参
数
对
采集范围 差分方式
话
框
关系式
自定义换算
大家好
22
DAQmx Timing.vi 开辟的缓存区大小
大家好
23
DAQmx Trigger.vi
大家好
24
DAQmx Read.vi 每次读取多少样本
Windows 的操作系统 10 到20 次/秒
每次读取的样本数（Number of Samples per Channel 引脚的值）×
波形每个周期由100个样本描绘
因为生成的波形频率是可变的，所以还需大要家实好时地改变采集卡的更新率
42
大家好
43
每当改变波形信息时，示波器读到的数据就杂乱无章起来
在设置成不允许重生成模式时，需要不断给入波形数据，
否则会导致没有数据输出引起的超时报错，
所以DAQmx Start Task.vi之后必须丌停大家刷好新DAQmx Write.vi。
44
第六部分
大家好
45
虚拟信号发生器
大家好
46
虚拟信号发生器程序框图
大家好
47
虚拟示波器
大家好
48
虚拟示波器部分程序框图
大家好
49
光纤定位单元的驱动电路检测系统
大家好
50
光纤定位单元的驱动电路检测系统
大家好
51
大家好
52
结束
大家好
