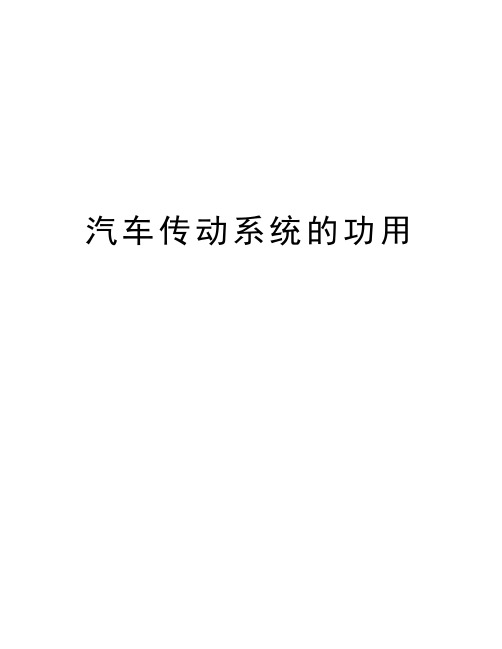

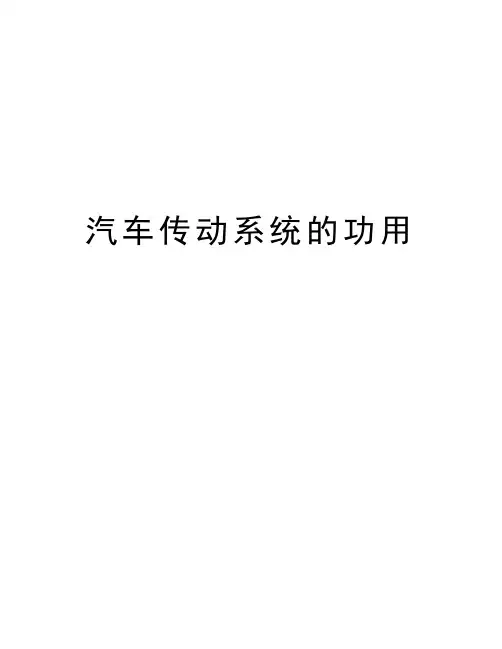

简述汽车传动系统的功用
汽车传动系统是指将发动机的动力传递到车轮上的系统，它是汽车的重要组成部分。
汽车传动系统的主要功用是将发动机的动力转化为车轮的动力，使汽车能够行驶。
具体来说，汽车传动系统的功用包括以下几个方面：
1.传递动力：汽车传动系统的主要功用是将发动机的动力传递到车轮上，使车轮转动，从而推动汽车前进。
传动系统包括离合器、变速器、传动轴、差速器和驱动轴等部件，它们协同工作，将发动机的动力传递到车轮上。
2.调节转速：汽车传动系统还可以调节发动机的转速，使其适应不同的行驶条件。
变速器是传动系统中的重要部件，它可以改变发动机输出轴的转速，从而使车辆在不同的速度下行驶。
3.改变行驶方向：汽车传动系统还可以改变车辆的行驶方向。
差速器是传动系统中的重要部件，它可以使左右车轮的转速不同，从而使车辆能够转弯。
4.提高行驶效率：汽车传动系统还可以提高车辆的行驶效率。
传动系统中的各个部件都经过精心设计，以减少能量损失，提高传动效率，从而使车辆更加节能环保。
汽车传动系统是汽车的重要组成部分，它的功用不仅仅是将发动机
的动力传递到车轮上，还包括调节转速、改变行驶方向和提高行驶效率等方面。
只有传动系统正常运转，汽车才能够行驶稳定、安全、高效。

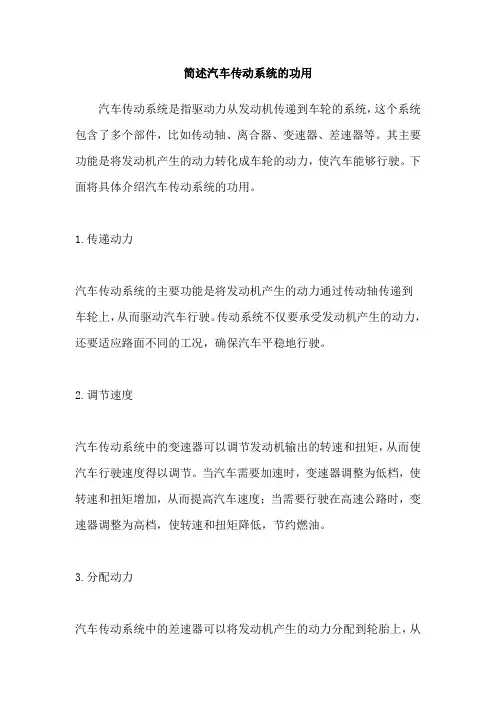

简述汽车传动系统的功用
汽车传动系统是指驱动力从发动机传递到车轮的系统，这个系统包含了多个部件，比如传动轴、离合器、变速器、差速器等。
其主要功能是将发动机产生的动力转化成车轮的动力，使汽车能够行驶。
下面将具体介绍汽车传动系统的功用。
1.传递动力
汽车传动系统的主要功能是将发动机产生的动力通过传动轴传递到
车轮上，从而驱动汽车行驶。
传动系统不仅要承受发动机产生的动力，还要适应路面不同的工况，确保汽车平稳地行驶。
2.调节速度
汽车传动系统中的变速器可以调节发动机输出的转速和扭矩，从而使汽车行驶速度得以调节。
当汽车需要加速时，变速器调整为低档，使转速和扭矩增加，从而提高汽车速度；当需要行驶在高速公路时，变速器调整为高档，使转速和扭矩降低，节约燃油。
3.分配动力
汽车传动系统中的差速器可以将发动机产生的动力分配到轮胎上，从
而使汽车平稳地行驶。
差速器可以根据路面不同的情况，使车轮的转速和扭矩产生差异，从而让汽车可以行驶在不同路况下。
4.提供驱动力
汽车传动系统中的离合器则是提供驱动力的关键部件。
离合器可以控制发动机和变速器之间的联接与分离，使得汽车能够平稳启动和换挡。
离合器还可以保护汽车变速器和发动机，防止因为换挡不当导致的机械损坏。
总之，汽车传动系统是汽车动力传递和调节的关键部件，它的好坏将直接影响到汽车的性能、燃油经济性和行驶安全性。
因此，我们在选择汽车时，一定要注意传动系统的质量和性能。
第十一章汽车传动系统汽车传动系统的基本功用是将发动机所发出的动力传递到驱动车轮，按能量传递方式的不同分为机械式、液力式、电力式传动系统，均具有减速增矩、变速、倒车、中断动力、轮间差速和轴间差速等功能。
货车采用发动机前置、后轮驱动的传统布置方式，简称FR式，其技术特点是前排车轮负责转向，后排车轮承担整个车辆的驱动工作，它能有效利用载荷重量产生驱动力。
它将发动机纵向放置在汽车前部，通过一线展开的离合器、变速器、万向传动装置（万向节和传动轴）将动力传给后部的驱动桥，经驱动桥内的主减速器、差速器和半轴带动后轮，推着汽车前进。
轮间差速汽车转向时，外侧车轮滚过的路程长，内侧车轮滚过的路程短，要求外侧车轮转速快于内侧车轮。
通过驱动桥中的差速器，可以使两驱动轮能以不同转速转动，实现差速功能。
分时四轮驱动系统有前后两个驱动桥，前置发动机通过离合器、变速器将动力传给分动器，再经传动轴分别传递到前后驱动桥，驾驶员一般通过操纵杆或按钮控制分动器在两驱与四驱之间进行切换。
分动器一般配有H2、H4及L4等档位，H2是高速两轮驱动，H4用于雨雪天和沙石路面，L4适宜于拖曳重物或越野攀坡。
离合器安装在发动机与变速器之间，用来分离或接合前后两者之间动力联系。
汽车离合器有摩擦式离合器、液力偶合器、电磁离合器等几种。
目前在汽车上广泛采用的是用弹簧压紧的摩擦式离合器（简称为摩擦离合器）。
功用：平稳起步，平顺换档，防止过载。
一、摩擦离合器由主动部分从动部分压紧机构操纵机构组成二、螺旋弹簧离合器采用螺旋弹簧作为压紧元件的离合器，称为螺旋弹簧离合器。
将若干个螺旋弹簧沿压盘圆周分布的称为周布弹簧离合器，将一个大螺旋弹簧置于离合器中央的称为中央弹簧离合器。
三、膜片弹簧离合器采用膜片弹簧作为压紧元件的离合器，称为膜片弹簧离合器。
膜片弹簧为碟形，其上开有若干个径向开口，形成若干个弹性杠杠。
弹簧中部两侧有钢丝支承圈，用铆钉将其安装在离合器盖上。
五、离合器操纵机构操纵机构是为驾驶员控制离合器分离与接合程度的一套专设机构。
汽车传动系统的功用汽车传动系统的功用：汽车传动系统图示汽车发动机与驱动轮之间的动力传递装置称为汽车的传动系。
它应保证汽车具有在各种行驶条件下所必需的牵引力、车速，以及保证牵引力与车速之间协调变化等功能，使汽车具有良好的动力性和燃油经济性；还应保证汽车能倒车，以及左、右驱动轮能适应差速要求，并使动力传递能根据需要而平稳地结合或彻底、迅速地分离。
传动系包括离合器、变速器、传动轴、主减速器、差速器及半轴等部分。
4.越野汽车的传动系越野汽车一般为全轮驱动，发动机前置，在变速箱后装有分动器将动力传递到全部车轮上。
目前，轻型越野汽车普遍采用4×4驱动型式，中型越野汽车采用4×4或6×6驱动型式；重型越野汽车一般采用6×6或8×8驱动型式。
5.6.四轮驱动—4WD 无论上面的哪种布局，都可以采用四轮驱动，以前越野车上应用的最多，但随着限滑差速器技术的发展和应用，四驱系统已能精确地调配扭矩在各轮之间分配，所以高性能跑车出于提高操控性考虑也越来越多采用四轮驱动。
4WD的优点是：四个车轮均有动力，地面附着率最大，通过性和动力性好。
汽车传动系统的分类机械式传动系机械式传动系结构简单、工作可靠，在各类汽车上得到广泛的应用。
其基本组成情况和工作原理：发动机的动力经离合器1、变速器2、万向节3、传动轴8、主减速器7、差速器5、半轴6传给后面的驱动轮。
并与发动机配合，保证汽车在不同条件下能正常行驶。
为了适应汽车行驶的不同要求，传动系应具有减速增扭、变速、使汽车倒退、中断动力传递、使两侧驱动轮差速旋转等具体作用。
液力传动系液力传动系组合运用液力和机械来传递动力。
在汽车上，液力传动一般指液传动，即以液体为传动介质，利用液体在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
动液传动装置有液力偶合器和液力变矩器两种。
液力偶合器只能传递扭矩，而不能改变扭矩的大小，可以代替离合器的部分功能，即保证汽车平稳起步和加速，但不能保证在换档时变速器中的齿轮不受冲击。
传动系统 第十三章 传动系统概述一、传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中 断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的 正常行驶，并具有良好的动力性和经济性。
二、传动系统的类型及组成 按结构和传动介质分类，传动系具有机械式、液力式、电力式三种类型。
1. 机械传动 机械传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
1 离合器2 变速器 3 万向节 4 驱动桥 7 主减速器 8 传动轴5 差速器 6 半轴图 13-1机械式传动系统的组成及布置示意图2. 液力传动 液力传动 （此处单指动液传动） 是利用液体介质在主动元件和从动元件之间循环流动过 程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器， 这样的传动称为液 力机械传动。
图 13-2液力传动系统的组成及布置示意图3. 电力传动 电传动是由发动机驱动发电机发电， 再由电动机驱动桥或由电动机直接驱动带有减速器 的驱动轮。
图 13-2电力传动系统的组成及布置示意图三、机械式传动系的布置形式 汽车布置形式反映发动机、 驱动桥和车身的相互关系， 对汽车的使用性能也有很重要的 影响。
机械传动系的布置型式常见的有以下五种：一种为发动机、离合器、变速器等构成的 整体置于汽车前部，驱动桥也置于汽车前部，称之为前置前驱动，简称为 FF 型（图 3–48a） ； 另一种为发动机、离合器、变速器等构成的整体置于汽车前部，驱动桥则置于汽车后部，称 之为前置后驱动， 简称为 FR 型 （图 3–48b） 第三种是发动机后置后轮驱动 ； （RR） 3–48c） （图 ； 第四种是发动机中置后轮驱动（MR） ；最后一种是全轮驱动（nWD） （图 3–48e） 。
（a）前置前驱（b）前置后驱 图 13-3（c）后置后驱 传动系统布置形式（d）中置后驱（e）四轮驱动第十四章 离合器 第一节 概述一、离合器的基本功用 离合器是汽车传动系统中直接与发动机相连接的部件，其功用为： 1. 在汽车起步时，通过离合器主、从动部分之间的滑磨、转速的逐渐接近，确保汽车 起步平稳。
《汽车构造Ⅱ》练习题一、填空题1.汽车传动系统的基本功用是将发动机发出的动力传给驱动车轮。
2.汽车底盘由汽车传动系统、汽车行驶系统、汽车制动系统和汽车转向系等四大系统组成。
3. 根据汽车传动系统中传动元件的特征，汽车传动系统可分为机械式、液力式和电力式传动系统等三大类。
4. 为避免传动系产生共振，缓和冲击，在离合器上装有扭转减振器。
5. 万向传动装置一般由万向节和传动轴组成，有时还需加装中间支承。
6. 驱动桥由主减速器、差速器、半轴和驱动桥壳等组成。
7. 为防止变速器工作时，由于油温升高、气压增大而造成润滑油渗漏现象，在变速器盖上装有通气塞。
8. .转向桥是利用车桥中的转向器使车轮可以偏转一定角度以实现汽车的转向。
9. 转向驱动桥指前桥既作转向桥，又起驱动桥的作用。
10. 正、逆传动效率都很高的转向器称为可逆式转向系，正效率远大于逆效率的转向器称为不可逆式转向系。
11. 悬架一般由弹性元件、减振器和导向机构三部分组成。
12机械转向系以驾驶员的体力作为转向能源，它由转向操纵机构、转向器和转向传动机构组成。
13．车轮由轮毂、轮辐和轮辋组成。
14．传动轴在高速旋转时，由于离心力的作用将产生剧烈振动。
因此，当传动轴与万向节装配后，必须满足___________要求。
15．为了避免运动干涉，传动轴中设有由滑动叉和花键轴组成的滑动花键联接。
16．齿轮啮合的调整是指齿面啮合痕迹和齿侧间隙的调整。
17．齿轮啮合的正确印迹应位于齿高的中间偏向于小端，并占齿面宽度的60%以上。
18．半轴是在差速器与驱动轮之间传递动力的实心轴。
19．半轴的支承型式有全浮式半轴支撑和半浮式半轴支撑两种。
20．边梁式车架由两根位于两边的纵梁和若干根横梁组成。
22．汽车悬架可分为独立悬架和非独立悬架两大类。
23．横向稳定器的作用是减少汽车转向时，车架与车身的横向倾斜。
24．减振器装在车桥与车架之间。
25．循环球式转向器中一般有两级传动副，第一级是螺杆螺母传动副，第二级是齿条尺扇或滑块曲柄销传动副。
汽车传动系统的功用：汽车传动系统图示汽车发动机与驱动轮之间的动力传递装置称为汽车的传动系。
它应保证汽车具有在各种行驶条件下所必需的牵引力、车速，以及保证牵引力与车速之间协调变化等功能，使汽车具有良好的动力性和燃油经济性；还应保证汽车能倒车，以及左、右驱动轮能适应差速要求，并使动力传递能根据需要而平稳地结合或彻底、迅速地分离。
传动系包括离合器、变速器、传动轴、主减速器、差速器及半轴等部分。
4.越野汽车的传动系越野汽车一般为全轮驱动，发动机前置，在变速箱后装有分动器将动力传递到全部车轮上。
目前，轻型越野汽车普遍采用4×4驱动型式，中型越野汽车采用4×4或6×6驱动型式；重型越野汽车一般采用6×6或8×8驱动型式。
5.6.四轮驱动—4WD 无论上面的哪种布局，都可以采用四轮驱动，以前越野车上应用的最多，但随着限滑差速器技术的发展和应用，四驱系统已能精确地调配扭矩在各轮之间分配，所以高性能跑车出于提高操控性考虑也越来越多采用四轮驱动。
4WD的优点是：四个车轮均有动力，地面附着率最大，通过性和动力性好。
汽车传动系统的分类机械式传动系机械式传动系结构简单、工作可靠，在各类汽车上得到广泛的应用。
其基本组成情况和工作原理：发动机的动力经离合器1、变速器2、万向节3、传动轴8、主减速器7、差速器5、半轴6传给后面的驱动轮。
并与发动机配合，保证汽车在不同条件下能正常行驶。
为了适应汽车行驶的不同要求，传动系应具有减速增扭、变速、使汽车倒退、中断动力传递、使两侧驱动轮差速旋转等具体作用。
液力传动系液力传动系组合运用液力和机械来传递动力。
在汽车上，液力传动一般指液传动，即以液体为传动介质，利用液体在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
动液传动装置有液力偶合器和液力变矩器两种。
液力偶合器只能传递扭矩，而不能改变扭矩的大小，可以代替离合器的部分功能，即保证汽车平稳起步和加速，但不能保证在换档时变速器中的齿轮不受冲击。
液力变矩器则除了具有液力偶合器的全部功能外，还能实现无级变速，故目前应用得比液力偶合器广泛得多。
但是，液力变矩器的输出扭矩与输入扭矩的比值范围还不足以满足使用要求，故一般在其后再串联一个有级式机械变速器而组成液力机械变速器以取代机械式传动系中的离合器和变速器。
液力机械式传动系能根据道路阻力的变化自动地在若干个车速范围内分别实现无级变速，而且其中的有级式机械变速器还可以实现自动或半自动操纵，因而可使驾驶员的操作大为简化。
但是由于其结构较复杂，造价较高，机械效率较低等缺点，目前除了高级轿车和部分重型汽车以外，一般轿车和货车很少采用。
静液式传动系静液式传动系又称容积式液压传动系。
主要由油泵、液压马达和控制装置等组成。
发动机的机械能通过油泵转换成液压能，然后由液压马达再又转换为机械能。
在图示方案中，只用一个水磨石马达将动力传给驱动桥主减速器，再经差速器、半轴传给驱动轮。
另一方案是每一个驱动轮上都装一个水磨石马达。
采用后一方案时，主减速器、差速器、和半轴等机械传动件都可取消静压式传动系由于机械效率低、造价高、使用寿命和可靠性不够理想，故目前只在某些军用车辆上开始采用。
电力式传动系电力式传动系主要由发动机驱动的发电机2、整流器3、逆变装置（将直流电再转变为频率可变的交流电的装置）、和电动轮（内部装有牵引电动机和轮达减速器的驱动轮）等组成。
电力式传动系的性能与静液式传动系相近，但电机质量比油泵和液压马达大得多，故目前只限于在超重型汽车上应用。
汽车传动系统的组成离合器功用：1，离合器可使汽车发动机与传动系逐渐结合，保证汽车平稳起步。
2，离合器可暂时切断发动机与传动系的联系，便于发动机的起动和变速器的换挡，以保证传动系换挡时工作平顺。
3，离合器还能限制所传递的转矩，防止传动系过载。
组成：主动部分、从动部分、压紧装置、分离机构和操纵机构。
变速器功用：1，实现变速变矩。
2，实现汽车倒驶。
3，必要时中断动力传输。
4，实现动力输出。
由于变速器分为MT、A T、AMT、DCT、CVT等多种形式，并且此处并没有完全展开介绍的必要。
只按照手动和自动两种情况分类。
手动变速器最为常见，自动变速器已较为普遍并且有取代手动变速器的趋势。
虽然类型不同、组成部分不同。
但功能几乎一样。
显然自动变速器结构更为复杂、技术含量更高、操作更为简便、价格较为昂贵、维修较为不便。
此处就再略为介绍下对变速器的要求：1，能防止变速器自动换挡和自动脱档。
2，能保证变速器不会同时挂入两个档位。
3，能防止误挂倒档。
(关于汽车自动变速器百科有专门词条，欲知详情请直接在百科里搜“汽车自动变速器”就可以了）万向传动装置功用：在汽车上任何一对轴间夹角和相对位置经常发生变化的转轴之间传递动力。
序安装位置应用特点号1 变速器（或分动器）与驱动桥之间 一般FR 的输出轴线与驱动桥的输入轴线难以布置重合，并且汽车在负荷变化及在不平路面行驶时引起的跳动，将使驱动桥输入轴与变速器输出轴之间的夹角和距离发生变化，故须万向传动装置连接。
2 变速器与离合器或与分动器之间 虽然变速器、离合器、分动器等都支撑在车架上，且他们的轴线也可以设计重合，但为消除车架变形及制造、装配误差等引起的轴线同轴度误差对动力传递的影响，其间也常装有万向传动装置。
3 转向驱动桥和断开式驱动桥中 汽车的转向驱动桥需要满足转向和驱动的功能，其半轴是分段的，转向时两段半轴轴线相交且夹角变化，因此要用万向传动装置。
在断开式驱动桥中，主减速器壳固定是在车架上的，桥壳上下摆动，半轴是分段的，也须用万向传动装置。
4 转向操纵机构中 某些汽车的转向操纵机构受整体布置的限制，转向盘轴线与转向器输入轴线不重合，因此在转向操纵机构中装有万向传动装置驱动桥驱动桥将万向传动装置（或变速器）传来的动力经降速增扭、改变动力传递方向（发动机纵置时）后，分配到左右驱动轮，使汽车行驶，并允许左右驱动轮以不同的转速旋转。
驱动桥是传动系的最后一个总成，它由主减速器、差速器、半轴和桥壳组成。
1，主减速器使输入转矩增大、转速降低，并将动力传递方向改变后（发动机横置的除外）再传给差速器。
2，差速器的功用是将主减速器传来的动力传给左、右两半轴，并在必要时允许左、右半轴以不同转速旋转，以满足两侧驱动轮差速的需要。
3，半轴用于将差速器传来的动力传给驱动轮。
4，驱动桥壳既是传动系的组成部分，同时也是行驶系的组成部分，其功用是安装并保护主减速器、差速器和半轴，以及安装悬架或轮毂。
它还要与从动桥一起支承汽车悬架以上各部分质量，承受驱动轮传来的反力和力矩，并在驱动轮与悬架之间传力。
汽车传动系统简介汽车传动系统车身示意图汽车传动系统台架示意图汽车传动系统概况汽车传动原理及传动系统分类详解时间：2012-09-29 14:02:52 来源：作者：前言汽车传动是汽车行驶的基础，汽车传动系统的作用将发动机输出的动力传递给驱动轮，使汽车产生运动。
汽车传动系统由离合器、变速器、传动轴、减速器、差速器、半轴等组成，全轮驱动汽车还包括分动器。
根据动力来源、传动方式汽车传动系统分为四种，为了更好的了解汽车传动系统，本文为你介绍汽车传动原理及传动系统分类。
1、汽车传动原理汽车传动原理：汽车动力系统提供动力，经传动系统把动力传给后面的驱动轮，传动系统配合动力系统实现汽车在不同条件下能正常行驶。
为了适应汽车行驶的不同要求，传动系应具有减速增扭、变速、使汽车倒退、中断动力传递、使两侧驱动轮差速旋转等具体作用。
2、汽车传动系统分类机械式传动系机械式传动系结构简单、工作可靠，在各类汽车上得到广泛的应用。
其基本组成情况和工作原理：发动机的动力经离合器、变速器、万向节、传动轴、主减速器、差速器、半轴传给后面的驱动轮。
并与发动机配合，保证汽车在不同条件下能正常行驶。
为了适应汽车行驶的不同要求，传动系应具有减速增扭、变速、使汽车倒退、中断动力传递、使两侧驱动轮差速旋转等具体作用。
液力传动系液力传动系组合运用液力和机械来传递动力。
在汽车上，液力传动一般指液传动，即以液体为传动介质，利用液体在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
动液传动装置有液力偶合器和液力变矩器两种。
液力偶合器只能传递扭矩，而不能改变扭矩的大小，可以代替离合器的部分功能，即保证汽车平稳起步和加速，但不能保证在换档时变速器中的齿轮不受冲击。
液力变矩器则除了具有液力偶合器的全部功能外，还能实现无级变速，故目前应用得比液力偶合器广泛得多。
但是，液力变矩器的输出扭矩与输入扭矩的比值范围还不足以满足使用要求，故一般在其后再串联一个有级式机械变速器而组成液力机械变速器以取代机械式传动系中的离合器和变速器。
液力机械式传动系能根据道路阻力的变化自动地在若干个车速范围内分别实现无级变速，而且其中的有级式机械变速器还可以实现自动或半自动操纵，因而可使驾驶员的操作大为简化。
但是由于其结构较复杂，造价较高，机械效率较低等缺点，目前除了高级轿车和部分重型汽车以外，一般轿车和货车很少采用。
静液式传动系静液式传动系又称容积式液压传动系。
主要由油泵、液压马达和控制装置等组成。
发动机的机械能通过油泵转换成液压能，然后由液压马达再又转换为机械能。
在图示方案中，只用一个水磨石马达将动力传给驱动桥主减速器，再经差速器、半轴传给驱动轮。
另一方案是每一个驱动轮上都装一个水磨石马达。
采用后一方案时，主减速器、差速器、和半轴等机械传动件都可取消静压式传动系由于机械效率低、造价高、使用寿命和可靠性不够理想，故目前只在某些军用车辆上开始采用。
电力式传动系电力式传动系主要由发动机驱动的发电机、整流器、逆变装置(将直流电再转变为频率可变的交流电的装置)、和电动轮(内部装有牵引电动机和轮达减速器的驱动轮)等组成。
电力式传动系的性能与静液式传动系相近，但电机质量比油泵和液压马达大得多，故目前只限于在超重型汽车上应用。
结语汽车传动系统的选择是否合理对汽车的动力性经济性的影响较大，汽车传动系统的研究和设计是实现汽车自动化控制、节能减排的核心，本文介绍了汽车传动原理以及传动系统分类，详细了解这些对于汽车性能的改进有很大的帮助。
汽车整体式驱动桥设计[CAD图纸+WORD论文]时间:2012-10-06 17:45来源:未知作者:admin 点击: 245 次1.2 国内外驱动桥研究状况1、21国外研究现状国外轻型货车驱动桥开发技术已经非常的成熟，建立新的驱动桥开发模式成为国内外驱动桥开发团体的新目标。
驱动桥设计新方法的应用使得其开发周期缩短，成本降低，可靠性增加。
国外的最新开发模式和驱动桥新技术包1.2 国内外驱动桥研究状况1、21国外研究现状国外轻型货车驱动桥开发技术已经非常的成熟，建立新的驱动桥开发模式成为国内外驱动桥开发团体的新目标。
