硅光电池的原理及应用

实验5 硅光电池基本特性的研究

硅光电池又称光生伏特电池，简称光电池.它是一种将太阳或其他光源的光能直接转换成电能的器件.由于它具有重量轻、使用安全、无污染等特点，在目前世界性能源短缺和环境保护形势日益严峻的情况下，人们对硅光电池寄予厚望.硅光电池很可能成为未来电力的重要来源，同时，硅光电池在现代检测和控制技术中也有十分重要的地位，在卫星和宇宙飞船上都用硅光电池作为电源.

本实验对硅光电池的基本特性做初步研究.

一. 实验目的

1. 了解硅光电池的基本结构及基本原理.

2. 研究硅光电池的基本特性：

3．硅光电池的开路电压和短路电流以及它们与入射光强度的关系;

4．硅光电池的输出伏安特性等。

二. 实验仪器

YJ-CGQ-I典型传感特性综合实验仪、光源、负载电阻箱.数字万用表.连接线

1. 实验装置

实验装置由光源和硅光电池两部分组成, 如图1所示.

图1

2. 负载电阻箱如图2所示.

图2

三. 实验原理

1.硅光电池的基本结构.

硅光电池用半导体材料制成，多为面结合PN结型，靠PN结的光生伏特效应产生电动势.常见的有硅光电池和硒光电池.

在纯度很高、厚度很薄（0.4mm）的N型半导体材料薄片的表面，采用高温扩散法把硼扩散到硅片表面极薄一层内形成P层，位于较深处的N层保持不变，在硼所扩散到的最深处形成PN结.从P层和N层分别引出正电极和负电极，上表面涂有一层防反射膜，其形状有圆形、方形、长方形，也有半圆形.

硅光电池的基本结构如图3所示.

图3

2.硅光电池的基本原理

当两种不同类型的半导体结合形成PN结时.由于分界层（PN结）两边存在着载流子浓度的突变，必将导致电子从N区向P区和空穴从P区向N区扩散运动，扩散结果将在PN结附近＋ ＋

负电极 N层 PN结 P层 正电极层 防反射层 产生空间电荷聚集区，从而形成一个由N区指向P区的内电场.当有光照射到PN结上时，具有一定能量的光子，会激发出电子-空穴对.这样，在内部电场的作用下，电子被拉向N区，而空穴被拉向P区.结果在P区空穴数目增加而带正电，在N区电子数目增加而带负电，在PN结两端产生了光生电动势，这就是硅光电池的电动势.若硅光电池接有负载，电路中就有电流产生.这就是硅光电池的基本原理.

硅光电池基本特性的研究

太阳能是一种清洁能源、绿色能源，许多国家正投入大量人力物力对太阳能接收器进行研究和利用。硅光电池是一种典型的太阳能电池，在日光的照射下，

可将太阳辐射能直接转换为电能，具有性能稳定，光谱范围宽，频率特性好，转

换效率高，能耐高温辐射等一系列优点，是应用极其广泛的一种光电传感器。因

此，在普通物理实验中开设硅光电池的特性研究实验，介绍硅光电池的电学性质

和光学性质，并对两种性质进行测量，联系科技开发实际，有一定的新颖性和实用价值。

[实验目的]

1．测量太阳能电池在无光照时的伏安特性曲线； 2.测量太阳能电池在光照时的输出特性，并求其的短路电流 I SC 、开路电压 UOC 、最大FF

3.测量太阳能电池的短路电流 I 及开路电压U 与相对光强 J /J0 的关系，求出它们的近似函数关系；

[实验原理]

1、硅光电池的基本结构 目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应

用，硅光电池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原

理和具体使用特性可以进一步领会半导体PN结原理﹑光电效应理论和光伏电池

产生机理。

图2-1是半导体PN结在零偏﹑反偏﹑正偏下的耗尽区，当P型和N型半导体材料结合时，由于P型材料空穴多电子少，而N型材料电子多空穴少，结果P

型材料中的空穴向N型材料这边扩散，N型材料中的电子向P型材料这边扩散，

扩散的结果使得结合区两侧的P型区出现负电荷，N型区带正电荷，形成一个势

垒，由此而产生的内电场将阻止扩散运动的继续进行，当两者达到平衡时，在

PN结两侧形成一个耗尽区，耗尽区的特点是无自由载流子，呈现高阻抗。当PN结反偏时，外加电场与内电场方向一致，耗尽区在外电场作用下变宽，使势垒加

强；当PN结正偏时，外加电场与内电场方向相反，耗尽区在外电场作用下变窄，

零偏 反偏 正偏

图 2-1. 半导体PN结在零偏﹑反偏﹑正偏下的耗尽区 势垒削弱，使载流子扩散运动继续形成电流，此即为PN结的单向导电性,电流方

硅光电池的工作原理

硅光电池，又称为太阳能电池，是将太阳能直接转化为电能的装置。它是集光电转换、能量存储和能量输出为一体的高效能再生能源。硅光电池内部结构复杂，但其工作原理可以概括为以下几个关键步骤：

1.光吸收：硅光电池的基本工作原理是利用半导体材料硅的带隙结构，将光能转化为电能。硅光电池的上表面通常涂覆有反射层，用于提高光的利用率，然后光线穿透到硅的P-N结，被吸收在较薄的吸收层内。

2.光生电子-空穴对的产生：在吸收层内，光能被以太阳光的光子形式吸收，导致硅原子中的电子从价带跃迁到导带，形成电子-空穴对。这些电子和空穴是光能的载流子，它们的产生是光电转换的起点。

3.电荷分离：在P-N结的电场作用下，电子会向N区移动，而空穴会向P区移动，使得电子和空穴分离。P区的电子移动到N区会形成N区的确缺电荷，而P区的空穴移动到N区会形成N区的反失电荷，这使得P-N结两侧形成了电压差。

4.电荷收集：在硅光电池内，P区和N区的导电性不同，P区为阳极，N区为阴极，当光生电子和空穴分离后，它们会被P区和N区的金属电极收集。这样，金属电极就能够形成电流，电流从阳极流出，经过外部负载，最终返回阴极。这就实现了光能转化为电能的过程。

5.电能输出：经过外部电路的连接，光生电子和空穴分离后形成的电流可以被使用或存储。外部系统将光电能转化为电能来驱动设备工作。

总的来说，硅光电池的工作原理可以归纳为以下四个步骤：光吸收、光生电子-空穴对的产生、电荷分离和电荷收集，最终将太阳能转化成可用的电能。硅光电池具有可靠耐用、成本低廉、没有运行成本等优势，因此是目前最常用的太阳能电池类型。随着科技的不断进步和研发，硅光电池的效率和性能有望不断提高，为可持续发展和应对能源危机做出更大的贡献。

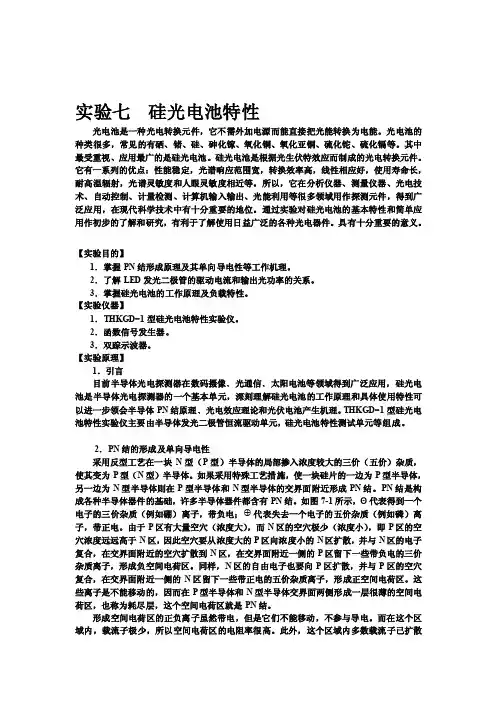

实验七 硅光电池特性

光电池是一种光电转换元件，它不需外加电源而能直接把光能转换为电能。光电池的

种类很多，常见的有硒、锗、硅、砷化镓、氧化铜、氧化亚铜、硫化铊、硫化镉等。其中

最受重视、应用最广的是硅光电池。硅光电池是根据光生伏特效应而制成的光电转换元件。它有一系列的优点：性能稳定，光谱响应范围宽，转换效率高，线性相应好，使用寿命长，

耐高温辐射，光谱灵敏度和人眼灵敏度相近等。所以，它在分析仪器、测量仪器、光电技

术、自动控制、计量检测、计算机输入输出、光能利用等很多领域用作探测元件，得到广

泛应用，在现代科学技术中有十分重要的地位。通过实验对硅光电池的基本特性和简单应

用作初步的了解和研究，有利于了解使用日益广泛的各种光电器件。具有十分重要的意义。

【实验目的】

1．掌握PN结形成原理及其单向导电性等工作机理。

2．了解LED发光二极管的驱动电流和输出光功率的关系。

3．掌握硅光电池的工作原理及负载特性。 【实验仪器】

1．THKGD-1型硅光电池特性实验仪。

2．函数信号发生器。

3．双踪示波器。 【实验原理】 1．引言 目前半导体光电探测器在数码摄像﹑光通信﹑太阳电池等领域得到广泛应用，硅光电

池是半导体光电探测器的一个基本单元，深刻理解硅光电池的工作原理和具体使用特性可

以进一步领会半导体PN结原理﹑光电效应理论和光伏电池产生机理。THKGD-1型硅光电池特性实验仪主要由半导体发光二极管恒流驱动单元，硅光电池特性测试单元等组成。

2．PN结的形成及单向导电性

采用反型工艺在一块N型（P型）半导体的局部掺入浓度较大的三价（五价）杂质，

使其变为P型（N型）半导体。如果采用特殊工艺措施，使一块硅片的一边为P型半导体，

另一边为N型半导体则在P型半导体和N型半导体的交界面附近形成PN结。PN结是构成各种半导体器件的基础，许多半导体器件都含有PN结。如图7-1所示，Θ代表得到一个

电子的三价杂质（例如硼）离子，带负电；代表失去一个电子的五价杂质（例如磷）离
