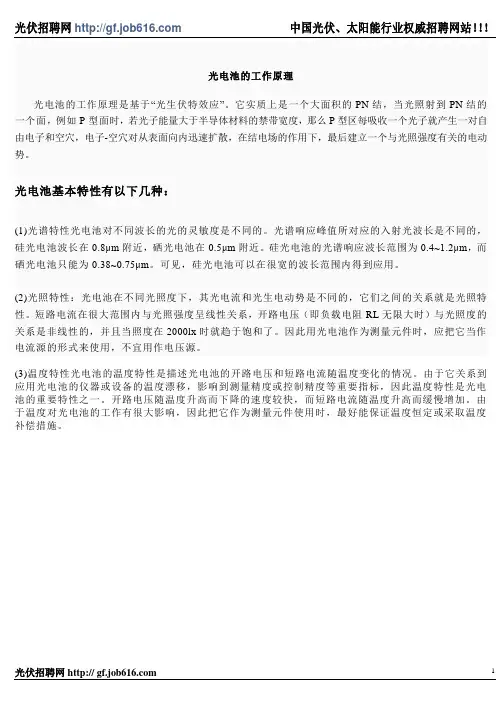

光电池的工作原理

光电池的工作原理是基于“光生伏特效应”。它实质上是一个大面积的PN结，当光照射到PN结的一个面，例如P型面时，若光子能量大于半导体材料的禁带宽度，那么P型区每吸收一个光子就产生一对自由电子和空穴，电子-空穴对从表面向内迅速扩散，在结电场的作用下，最后建立一个与光照强度有关的电动势。

光电池基本特性有以下几种：

(1)光谱特性光电池对不同波长的光的灵敏度是不同的。光谱响应峰值所对应的入射光波长是不同的，硅光电池波长在0.8μm附近，硒光电池在0.5μm附近。硅光电池的光谱响应波长范围为0.4~1.2μm，而硒光电池只能为0.38~0.75μm。可见，硅光电池可以在很宽的波长范围内得到应用。

(2)光照特性：光电池在不同光照度下，其光电流和光生电动势是不同的，它们之间的关系就是光照特性。短路电流在很大范围内与光照强度呈线性关系，开路电压（即负载电阻RL无限大时）与光照度的关系是非线性的，并且当照度在2000lx时就趋于饱和了。因此用光电池作为测量元件时，应把它当作电流源的形式来使用，不宜用作电压源。

(3)温度特性光电池的温度特性是描述光电池的开路电压和短路电流随温度变化的情况。由于它关系到应用光电池的仪器或设备的温度漂移，影响到测量精度或控制精度等重要指标，因此温度特性是光电池的重要特性之一。开路电压随温度升高而下降的速度较快，而短路电流随温度升高而缓慢增加。由于温度对光电池的工作有很大影响，因此把它作为测量元件使用时，最好能保证温度恒定或采取温度补偿措施。

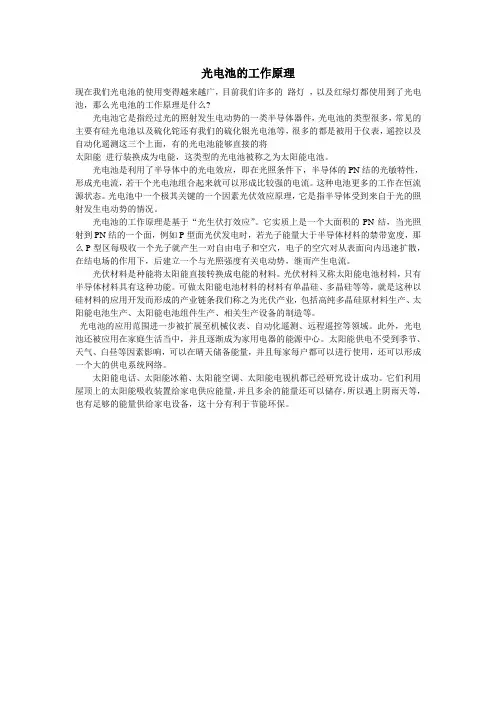

光电池的工作原理

现在我们光电池的使用变得越来越广，目前我们许多的 路灯 ，以及红绿灯都使用到了光电池，那么光电池的工作原理是什么?

光电池它是指经过光的照射发生电动势的一类半导体器件，光电池的类型很多，常见的主要有硅光电池以及硫化铊还有我们的硫化银光电池等，很多的都是被用于仪表，遥控以及自动化遥测这三个上面，有的光电池能够直接的将

太阳能 进行装换成为电能，这类型的光电池被称之为太阳能电池。

光电池是利用了半导体中的光电效应，即在光照条件下，半导体的PN结的光敏特性，形成光电流，若干个光电池组合起来就可以形成比较强的电流。这种电池更多的工作在恒流源状态。光电池中一个极其关键的一个因素光伏效应原理，它是指半导体受到来自于光的照射发生电动势的情况。

光电池的工作原理是基于“光生伏打效应”。它实质上是一个大面积的PN结，当光照射到PN结的一个面，例如P型面光伏发电时，若光子能量大于半导体材料的禁带宽度，那么P型区每吸收一个光子就产生一对自由电子和空穴，电子的空穴对从表面向内迅速扩散，在结电场的作用下，后建立一个与光照强度有关电动势，继而产生电流。

光伏材料是种能将太阳能直接转换成电能的材料。光伏材料又称太阳能电池材料，只有半导体材料具有这种功能。可做太阳能电池材料的材料有单晶硅、多晶硅等等，就是这种以硅材料的应用开发而形成的产业链条我们称之为光伏产业，包括高纯多晶硅原材料生产、太阳能电池生产、太阳能电池组件生产、相关生产设备的制造等。

光电池的应用范围进一步被扩展至机械仪表、自动化遥测、远程遥控等领域。此外，光电池还被应用在家庭生活当中，并且逐渐成为家用电器的能源中心。太阳能供电不受到季节、天气、白昼等因素影响，可以在晴天储备能量，并且每家每户都可以进行使用，还可以形成一个大的供电系统网络。

太阳能电话、太阳能冰箱、太阳能空调、太阳能电视机都已经研究设计成功。它们利用屋顶上的太阳能吸收装置给家电供应能量，并且多余的能量还可以储存，所以遇上阴雨天等，也有足够的能量供给家电设备，这十分有利于节能环保。

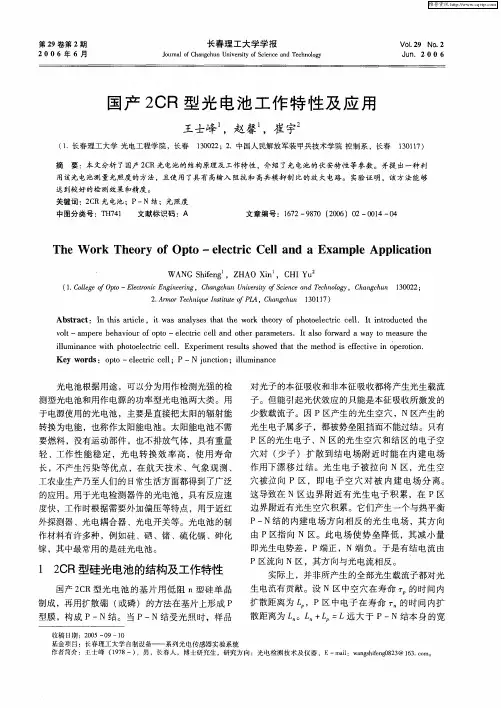

第２９卷第２期　２　０　０　６年６月　长春理工大学学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｃｈａｎｇｃｈｕｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　ＶＯ『．２９　Ｎｏ．２　Ｊｕｎ．２　０　０　６　

国产２　Ｃ　Ｒ型光电池工作特性及应用　

王士峰　，赵馨　，崔宇　（１．长春理３２大学光电工程学院，长春１３００２２；２．中国人民解放军装甲兵技术学院控制系，长春１３０１１７）　摘要：本文分析了国产２ＣＲ光电池的结构原理及工作特性，介绍了光电池的伏安特性等参数。并提出一种利　用该光电池测量光照度的方法，且使用了具有高输入阻抗和高共模抑制比的放大电路。实验证明。该方法能够　达到较好的检测效果和精度。　关键词：２ＣＲ光电池；Ｐ—Ｎ结；光照度　中图分类号：ＴＨ７４１　文献标识码：Ａ　文章编号：１６７２—９８７０（２００６）０２—００１４—０４　

Ｔｈｅ　Ｗｏｒｋ　Ｔｈｅｏｒｙ　ｏｆ　Ｏｐｔｏ—－ｅｌｅｃｔｒｉｃ　Ｃｅｌｌ　ａｎｄ　ａ　Ｅｘａｍｐｌｅ　Ａｐｐｌｉｃａｔｉｏｎ　ＷＡＮＧ　Ｓｈｉｆｅｎｇ　，ＺＨＡＯ　Ｘｉｎ　，ＣＨＩ　Ｙｕ　（１．Ｃｏｌｌｅｇｅ　ｏｆ　Ｏｐｔｏ—Ｅｌｅｃｔｒｏｎｉｃ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｈａｎｇｃｈｕｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｃｈａｎｇｃｈｕｎ　１　３００２２　２．Ａｒｍｏｒ　Ｔｅｃｈｎｉｑｕｅ　Ｉｎｓｔｉｔｕｔｅ　ｏｆＰＬ４，Ｃｈａｎｇｃｈｕｎ　１３０１１７）　Ａｂｓｔｒａｃｔ：Ｉｎ　ｔｈｉｓ　ａｒｔｉｃｌｅ，ｉｔ　ｗａｓ　ａｎａｌｙｓｅｓ　ｔｈａｔ　ｔｈｅ　ｗｏｒｋ　ｔｈｅｏｒｙ　ｏｆ　ｐｈｏｔｏｅｌｅｃｔｒｉｃ　ｃｅｌ１．Ｉｔ　ｉｎｔｒｏｄｕｃｔｅｄ　ｔｈｅ　ｖｏｌｔ—ａｍｐｅｒｅ　ｂｅｈａｖｉｏｕｒ　ｏｆ　ｏｐｔｏ—ｅｌｅｃｔｒｉｃ　ｃｅｌｌ　ａｎｄ　ｏｔｈｅｒ　ｐａｒａｍｅｔｅｒｓ．Ｉｔ　ａｌｓｏ　ｆｏｒｗａｒｄ　ａ　ｗａｙ　ｔｏ　ｍｅａｓｕｒｅ　ｔｈｅ　ｉｌｌｕｍｉｎａｎｃｅ　ｗｉｔｈ　ｐｈｏｔｏｅｌｅｃｔｒｉｃ　ｃｅｌ１．Ｅｘｐｅｒｉｍｅｎｔ　ｒｅｓｕｌｔｓ　ｓｈｏｗｅｄ　ｔｈａｔ　ｔｈｅ　ｍｅｔｈｏｄ　ｉｓ　ｅｆｆｅｃｔｉｖｅ　ｉｎ　ｏｐｅｒｏｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ：ｏｐｔｏ—ｅｌｅｃｔｒｉｃ　ｃｅｌｌ；Ｐ—Ｎ　ｊｕｎｃｔｉｏｎ；ｉｌｌｕｍｉｎａｎｃｅ　光电池根据用途，可以分为用作检测光强的检　测型光电池和用作电源的功率型光电池两大类。用　于电源使用的光电池，主要是直接把太阳的辐射能　转换为电能，也称作太阳能电池。太阳能电池不需　要燃料，没有运动部件，也不排放气体，具有重量　轻、工作性能稳定，光电转换效率高，使用寿命　长，不产生污染等优点，在航天技术、气象观测、　工农业生产乃至人们的日常生活方面都得到了广泛　的应用。用于光电检测器件的光电池，具有反应速　度快，工作时根据需要外加偏压等特点，用于近红　外探测器、光电耦合器、光电开关等。光电池的制　作材料有许多种，例如硅、硒、锗、硫化镉、砷化　镓，其中最常用的是硅光电池。　ｌ　２ＣＲ型硅光电池的结构及工作特性　国产２ＣＲ型光电池的基片用低阻ｎ型硅单晶　制成，再用扩散硼（或磷）的方法在基片上形成Ｐ　型膜，构成Ｐ—Ｎ结。当Ｐ—Ｎ结受光照时，样品　对光子的本征吸收和非本征吸收都将产生光生载流　子。但能引起光伏效应的只能是本征吸收所激发的　少数载流子。因Ｐ区产生的光生空穴，Ｎ区产生的　光生电子属多子，都被势垒阻挡而不能过结。只有　Ｐ区的光生电子、Ｎ区的光生空穴和结区的电子空　穴对（少子）扩散到结电场附近时能在内建电场　作用下漂移过结。光生电子被拉向Ｎ区，光生空　穴被拉向Ｐ区，即电子空穴对被内建电场分离。　这导致在Ｎ区边界附近有光生电子积累，在Ｐ区　边界附近有光生空穴积累。它们产生一个与热平衡　Ｐ—Ｎ结的内建电场方向相反的光生电场，其方向　由Ｐ区指向Ｎ区。此电场使势垒降低，其减小量　即光生电势差，Ｐ端正，Ｎ端负。于是有结电流由　Ｐ区流向Ｎ区，其方向与光电流相反。　实际上，并非所产生的全部光生载流子都对光　生电流有贡献。设Ｎ区中空穴在寿命　的时间内　扩散距离为￡　，Ｐ区中电子在寿命　的时间内扩　散距离为￡　。￡　＋Ｌ。＝￡远大于Ｐ—Ｎ结本身的宽　收稿日期：２００５—０９—１０　基金项目：长春理工大学自制设备——系列光电传感器实验系统　作者简介：王士峰（１９７８一），男，长春人，博士研究生，研究方向：光电检测技术及仪器，Ｅ—ｍａｉｌ：ｗａｎｇｓｈｉｆ

太阳能电池的工作原理

太阳能电池是一种能够将太阳能转化为电能的装置，它是利用光电效应来实现这一转化过程的。在太阳能电池中，光能被吸收后，会激发电子的运动，从而产生电流。太阳能电池的工作原理主要包括光的吸收、电子的激发和电流的输出三个过程。

首先，太阳能电池中的光能被吸收。太阳能电池通常由多个光电池组成，光电池中含有半导体材料，例如硅、硒化镉等。当光线照射到光电池上时，光子会被半导体材料吸收，并激发出电子。这个过程就是光的吸收过程。

其次，激发的电子会在半导体中形成电子-空穴对。在半导体中，光激发的电子会跃迁到导带中，同时在原来的位置留下一个空穴。这样就形成了电子-空穴对，电子在导带中移动，而空穴则在价带中移动。这个过程就是电子的激发过程。

最后，激发的电子和空穴会在电场的作用下分离，形成电流。在太阳能电池中，通常会设置一个电场，当电子和空穴分离后，电子会受到电场的作用而向一侧移动，而空穴则向另一侧移动，从而形成了电流。这个过程就是电流的输出过程。

总的来说，太阳能电池的工作原理就是利用光电效应将光能转化为电能的过程。通过光的吸收、电子的激发和电流的输出三个过程，太阳能电池能够实现将太阳能转化为电能的功能。随着科技的不断进步，太阳能电池的效率和性能也在不断提高，成为了一种重要的可再生能源技术。希望随着技术的发展，太阳能电池能够更广泛地应用于各个领域，为人类社会的可持续发展做出更大的贡献。
