软件设计与架构

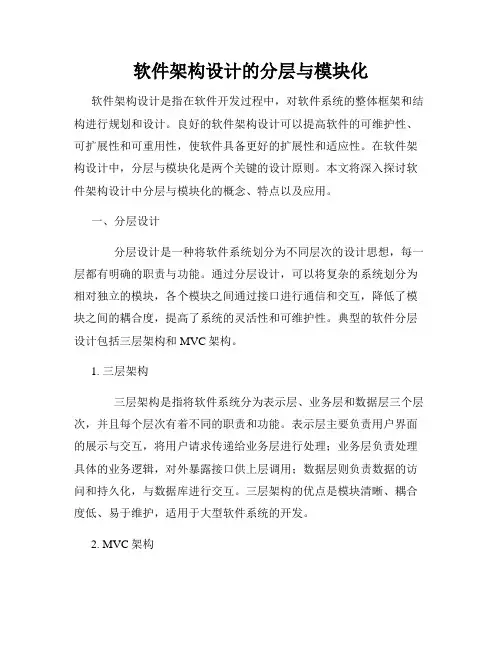

软件架构设计的分层与模块化

软件架构设计是指在软件开发过程中，对软件系统的整体框架和结构进行规划和设计。良好的软件架构设计可以提高软件的可维护性、可扩展性和可重用性，使软件具备更好的扩展性和适应性。在软件架构设计中，分层与模块化是两个关键的设计原则。本文将深入探讨软件架构设计中分层与模块化的概念、特点以及应用。

一、分层设计

分层设计是一种将软件系统划分为不同层次的设计思想，每一层都有明确的职责与功能。通过分层设计，可以将复杂的系统划分为相对独立的模块，各个模块之间通过接口进行通信和交互，降低了模块之间的耦合度，提高了系统的灵活性和可维护性。典型的软件分层设计包括三层架构和MVC架构。

1. 三层架构

三层架构是指将软件系统分为表示层、业务层和数据层三个层次，并且每个层次有着不同的职责和功能。表示层主要负责用户界面的展示与交互，将用户请求传递给业务层进行处理；业务层负责处理具体的业务逻辑，对外暴露接口供上层调用；数据层则负责数据的访问和持久化，与数据库进行交互。三层架构的优点是模块清晰、耦合度低、易于维护，适用于大型软件系统的开发。

2. MVC架构 MVC（Model-View-Controller）架构是一种常用的应用程序设计架构，将软件系统划分为模型层、视图层和控制器层三个部分。模型层负责处理业务逻辑和数据操作；视图层负责界面的显示和用户交互；控制器层负责协调模型层和视图层的交互，并根据用户的请求进行处理。MVC架构的优点是良好的模块划分，易于扩展和维护，适用于中小型软件系统的开发。

二、模块化设计

模块化设计是将软件系统划分为相互独立、具有一定功能的模块，每个模块都有自己的职责和接口。通过模块化设计，可以将复杂的系统分解成多个小的模块，每个模块可独立开发和测试，提高了开发效率和质量。常用的模块化设计方法有面向对象编程和微服务架构。

《软件架构设计》读书笔记 【书 名】：软件架构设计 【出版社】：电子工业出版社 【作 者】：温昱 前言 春节前后花了将近两个月时间才把《软件架构设计》一书看完。此书紧紧围绕“软件架构设计”这一主题，非常系统地解析了软件架构的概念，阐述了切实可行的软件架构设计方法，给出了可实施性很强的完整的架构设计过程。阅读此书过程中，常常会发现让人眼前一亮的引文或观点。此读书笔记将《软件架构设计》中重要的观点提取出来，进行再一次的归纳和整理。写这篇笔记的目的一是为了加强将来再次阅读此书时的针对性；其次也是为自己平时的项目架构实践提供一份足够简明的指导提纲。 1. 软件架构概述 1.1 什么是软件架构 ◎ 软件架构的概念很混乱。如果你问五个不同的人，可能会得到五种不同的答案。 ◎ 软件架构概念主要分为两大流派： 组成派：软件架构 = 组件 + 交互。 决策派：软件架构 = 重要决策集。 ◎ 组成派和决策派的概念相辅相成。 1.2 软件架构和子系统、框架之间的关系 ◎ 复杂性是层次化的。 --《人月神话》 ◎ 好的架构设计必须把变化点错落有致地封装到软件系统的不同部分(即关注点分离)。 通过关注点分离，达到“系统中的一部分发生了变化，不会影响其他部分”的目标。 ◎ 软件单元的粒度： * 粒度最小的单元通常是“类”。 * 几个类紧密协作形成“模块”。 * 完成相对独立的功能的多个模块构成了“子系统”。 * 多个子系统相互配合才能满足一个完整应用的需求，从而构成了软件“系统”。 * 一个大型企业往往使用多套系统，多套系统通过互操作形成“集成系统”。 ◎ 软件单元的粒度是相对的。同一个软件单元，在不同场景下我们会以不同的粒度看待它。

◎ 架构(Architecture)不等于框架(Framework)。 框架只是一种特殊的软件，框架也有架构。 ◎ 可以通过架构框架化达到“架构重用”的目的，如很多人都在用 Spring 框架提供的 控制反转和依赖注入来构建自己的架构。 1.3 软件架构的作用 ◎ 如果一个项目的系统架构(包括理论基础)尚未确定，就不应该进行此系统的全面开发。 -- Barry Boehm,《Engineering Context》 ◎ 一个缺陷充斥的系统，将始终是一个缺陷充斥的系统。 -- Timothy C. Lethbridge,《面向对象软件工程》 ◎ 软件架构设计为什么这么难？ 因为它是跨越现实世界与计算机世界之间鸿沟的一座桥。 软件架构设计要完成从面向业务到面向技术的转换，在鸿沟上架起一座桥梁。 需求 -> 架构设计 -> 软件架构 -> 系统开发 -> 软件系统 ~~~~~~~~ ~~~~~~~~ ◎ 软件架构对新产品开发的作用： * 上承业务目标。 * 下接技术决策。 * 控制复杂性。 先进行架构设计，后进行详细设计和编码实现，符合“基于问题深度分而治之”的理念。 * 组织开发。 软件架构方案在小组中间扮演了“桥梁”和“合作契约”的作用。 * 利于迭代开发和增量交付。 以架构为中心进行开发，为增量交付提供了良好的基础。在架构经过验证之后，可以 专注于功能的增量提交。 * 提高质量。 ◎ 软件架构对软件产品线开发的作用： * 固化核心知识； * 提供可重用资产； * 缩短推出产品的周期； * 降低开发和维护成本；

软件架构设计的规范与准则

知识点：软件架构设计的规范与准则

一、软件架构的定义

1. 软件架构的概念

2. 软件架构的组成要素

3. 软件架构与系统架构的关系

二、软件架构设计的目标

1. 可靠性

2. 可维护性

3. 可扩展性

4. 性能

5. 安全性

三、软件架构设计的原则

1. 模块化原则

2. 分层原则

3. 抽象原则

4. 松耦合原则

5. 重用原则

四、软件架构设计的过程

1. 需求分析

2. 架构风格选择 3. 架构设计

4. 架构评估

5. 架构优化

五、常见的软件架构风格

1. 管道-过滤器风格

2. 数据抽象和面向对象风格

3. 层次化风格

4. 事件驱动风格

5. 微服务风格

六、软件架构设计的关键技术

1. 组件技术

2. 服务技术

3. 中间件技术

4. 分布式技术

5. 云计算技术

七、软件架构设计的模式

1. 创建型模式

2. 结构型模式

3. 行为型模式

八、软件架构设计中的非功能性需求

1. 性能需求

2. 可用性需求 3. 安全性需求

4. 可移植性需求

5. 兼容性需求

九、软件架构设计的评估方法

1. 定性评估方法

2. 定量评估方法

3. 模型检查方法

4. 形式化验证方法

十、软件架构设计的最佳实践

1. 代码规范

2. 设计模式

3. 架构重构

4. 架构演进

5. 架构师角色

十一、软件架构设计的前沿技术与发展趋势

1. 人工智能与软件架构

2. 物联网与软件架构

3. 边缘计算与软件架构

4. 云原生与软件架构

5. 开源软件架构

十二、软件架构设计的教育意义

1. 培养学生的抽象思维能力 2. 培养学生的系统观

3. 培养学生的创新意识

4. 培养学生的团队协作能力

习题及方法：

一、选择题

1. 以下哪个选项不是软件架构设计的目标？

答案：B. 可定制性

解题思路：根据知识点“软件架构设计的目标”，可定制性并非软件架构设计的主要目标，而可靠性、可维护性、可扩展性、性能和安全性是软件架构设计的主要目标。

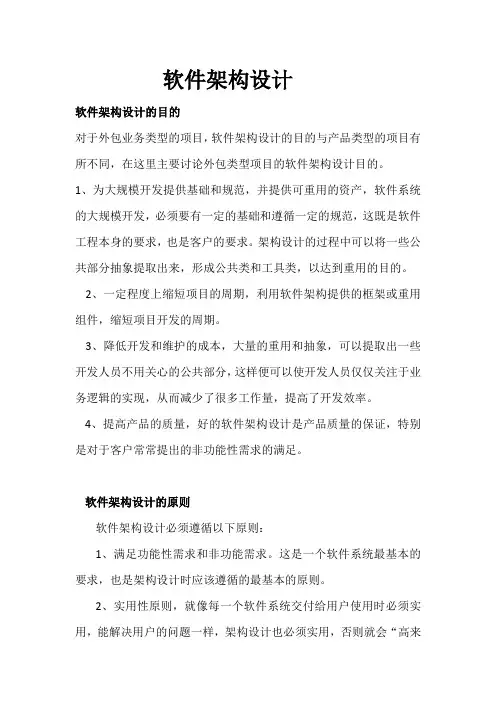

软件架构设计

软件架构设计的目的

对于外包业务类型的项目，软件架构设计的目的与产品类型的项目有所不同，在这里主要讨论外包类型项目的软件架构设计目的。

1、为大规模开发提供基础和规范，并提供可重用的资产，软件系统的大规模开发，必须要有一定的基础和遵循一定的规范，这既是软件工程本身的要求，也是客户的要求。架构设计的过程中可以将一些公共部分抽象提取出来，形成公共类和工具类，以达到重用的目的。

2、一定程度上缩短项目的周期，利用软件架构提供的框架或重用组件，缩短项目开发的周期。

3、降低开发和维护的成本，大量的重用和抽象，可以提取出一些开发人员不用关心的公共部分，这样便可以使开发人员仅仅关注于业务逻辑的实现，从而减少了很多工作量，提高了开发效率。

4、提高产品的质量，好的软件架构设计是产品质量的保证，特别是对于客户常常提出的非功能性需求的满足。

软件架构设计的原则

软件架构设计必须遵循以下原则：

1、满足功能性需求和非功能需求。这是一个软件系统最基本的要求，也是架构设计时应该遵循的最基本的原则。

2、实用性原则，就像每一个软件系统交付给用户使用时必须实用，能解决用户的问题一样，架构设计也必须实用，否则就会“高来高去”或“过度设计”。

3、满足复用的要求，最大程度的提高开发人员的工作效率。

软件架构设计的几种视图

我们常常在讨论架构设计该做些什么的时候，或是在架构设计评审的会议上，会提出各种各样的问题，例如开发人员该如何记录Log，事务如何控制？怎样才能提高我们的开发人员的工作效率，即在单位时间内更有品质的完成更多的功能？怎样满足客户的非功能性需求？怎样让生产环境的平台管理人员更好的维护系统？

上面这些问题，实际上是软件系统的不同的干系人站在不同的角度上提出的问题，要回答上面这些问题，我们就得从不同的视角来看待软件架构设计这项工作。
