软件架构设计技术

软件架构设计

选择题

1 构件的要素包括下面那些（）

A架构元件 B联结器

C任务流 D 数据流

答案：ABC

填空题

2 中间件大致可分为六类:终端仿真/屏幕转换中间件、______、远程过程调用中间件、_____、交易中间件、对象中间件。

答案：数据访问中间件、消息中间件

3 企业架构有四个基本组件：_____、______、_____和______。

答案：商业架构、信息架构、应用架构、技术架构。

4 验证软件框架的方法：_____和_____。

答案：原型法、框架法

简答题

5 什么是构件？

答案：构件是面向软件体系架构的可复用软件模块。

6软件构件具备的属性有哪些？

答案：1）有用性（Usefulness）：构件必须提供有用的功能；2）可用性（Usability）：构件必须易于理解和使用；3）质量（Quality）：构件及其变形必须能正确工作；4）适应性（Adaptability）：构件应该易于通过参数化等方式在不同语境中进行配置；5）可移植性（Portability）

7构件的特点有哪些?

答案：1）自描述 2）可定制 3）可集成 4）连接机制

8 软件架构的风格有哪些？

答案：1.数据流风格 2.调用/返回风格 3.独立构件风格 4.虚拟机风格 5.仓库风格

9 基于架构的软件开发方法有哪些？

答案：五视图法:逻辑架构(关注功能)、开发架构（关注程序包）、运行架构（关注进程、线程、对象等运行时概念，以及相关的并发、同步、通信等问题）、 物理架构（关注软件系统最终如何安装或部署到物理机器）、数据架构（关注持久化数据的存储方案）。

10什么是基于SOA的架构？

答案：SOA本身就是一种面向企业级服务的系统架构，简单来说，SOA就是一种进行系统开发的新的体系架构，在基于SOA架构的系统中，具体应用程序的功能是由一些松耦合并且具有统一接口定义方式的组件(也就是service)组合构建起来的。因此，基于SOA的架构也一定是从企业的具体需求开始构建的。但是，SOA和其它企业架构的不同之处就在于SOA提供的业务灵活性。业务灵活性是指企业能对业务变更快速和有效地进行响应、并且利用业务变更来得到竞争优势的能力。对企业级架构设计师来说，创建一个业务灵活的架构意味着创建一个可以满足当前还未知的业务需求的IT架构。一个基于SOA架构的系统中的所有的程序功能都被封装在一些功能模块中，我们就是利用这些已经封装好的功能模块组装构建我们所需要的程序或者系统，而这些功能模块就是SOA架构中的不同的服务(services)。

项目名称

软件架构设计文档

版本 项目名称 版本：

软件架构设计文档 日期：

修订历史记录

日期 版本 说明 作者

目录

1. 简介 3

1.1 目的 3

1.2 范围 3

1.3 定义、首字母缩写词和缩略语 3

1.4 参考资料 3

1.5 概述 3

2. 整体说明 3

2.1 简介 3

2.2 构架表示方式 3

2.3 构架目标和约束 4

3. 用例视图 4

3.1 核心用例 4

3.2 用例实现 4

4. 逻辑视图 4

4.1 逻辑视图 4

4.2 分层 4

4.2.1 应用层 4

4.2.2 业务层 4

4.2.3 中间层 4

4.2.4 系统层 4

4.3 架构模式 5

4.4 设计机制 5

4.5 公用元素及服务 5

5. 进程视图 5

6. 部署视图 5

7. 实施视图 5

7.1 概述 5

7.2 层 5

7.3 部署 5 8. 数据视图 5

9. 大小和性能 5

10. 质量 5

11. 其它说明 6

12. 附录A 指南 6

13. 附录B 规范 6

14. 附录C 模版 6

15. 附录D 示例 6

软件架构设计文档

1. 简介

软件构架文档的简介应提供整个软件构架文档的概述。它应包括此软件构架文档的目的、范围、定义、首字母缩写词、缩略语、参考资料和概述

1.1 目的

本文档将从构架方面对系统进行综合概述，其中会使用多种不同的构架视图来描述系统的各个方面。它用于记录并表述已对系统的构架方面作出的重要决策

本节确定此软件构架文档在整个项目文档中的作用或目的，并对此文档的结构进行简要说明。应确定此文档的特定读者，并指出他们应该如何使用此文档

1.2 范围

简要说明此软件构架文档适用的范围和影响的范围

1.3 定义、首字母缩写词和缩略语

本小节应提供正确理解此软件构架文档所需的全部术语的定义、首字母缩写词和缩略语。 这些信息可以通过引用项目词汇表来提供

TECHNOLOGY AND INFORMATIONIT技术论坛

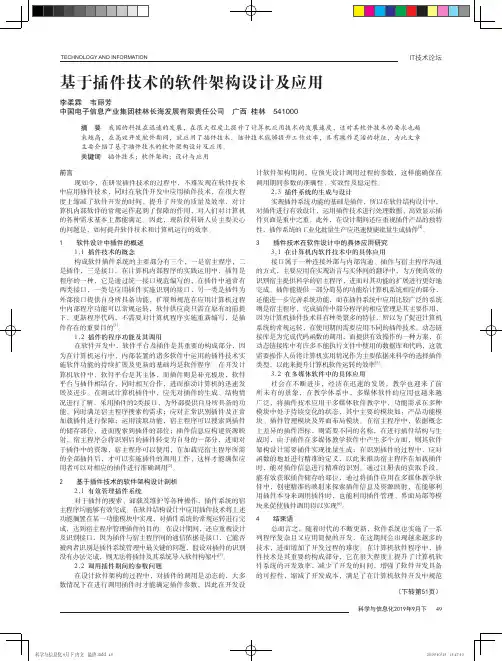

科学与信息化2019年9月下 49基于插件技术的软件架构设计及应用李柔霖 韦丽芳 中国电子信息产业集团桂林长海发展有限责任公司 广西 桂林 541000摘 要 我国的科技在迅速的发展，在很大程度上提升了计算机应用技术的发展速度，这对其软件技术的要求也越来越高，在高效开发软件期间，就应用了插件技术，该种技术能够提升工作效率，具有操作灵活的特征，为此文章主要介绍了基于插件技术的软件架构设计及应用。关键词 插件技术；软件架构；设计与应用前言现如今，在研发插件技术的过程中，不难发现在软件技术中应用插件技术，同时在软件开发中应用插件技术，在很大程度上缩减了软件开发的时间，提升了开发的质量及效率，对计算机内部软件的常规运作起到了保障的作用，对人们对计算机的各种需求基本上都能满足。因此，现阶段科研人员主要关心的问题是，如何提升软件技术和计算机运行的效率。1 软件设计中插件的概述1.1 插件技术的概念构成软件插件系统的主要部分有三个，一是宿主程序，二是插件，三是接口。在计算机内部程序的实践运用中，插件是程序的一种，它是通过统一接口规范编写的，在插件中通常有两类接口，一类是应用插件实施识别的接口，另一类是插件为外部接口提供自身所具备功能，扩展和规范在应用计算机过程中内部程序功能可以常规运转，软件供应商只需在原有的前提下，更新程序代码，不需要对计算机程序实施重新编写，是插件存在的重要目的[1]。1.2 插件的程序功能及其调用在软件开发中，软件平台及插件是其重要的构成部分，因为在计算机运行中，内部装置的诸多软件中运用的插件技术实施软件功能的持续扩展及更新的基础均是软件程序。在开发计算机软件中，软件平台是其主体，而插件则是补充板块，软件平台与插件相结合，同时相互合作，进而推动计算机的迅速发展及进步。在调试计算机插件中，应先对插件的生成、结构情况进行了解，采用插件的2类接口，为外部提供自身所具备的功能，同时满足宿主程序搜索的需求；应对正常识别插件及正常加载插件进行保障；运用读取功能，宿主程序可以搜索到插件的储存部位，进而搜索到插件的部位；插件信息应构建资源映射，宿主程序会将识别后的插件转变为自身的一部分，进而对于插件中的资源，宿主程序可以使用，在加载完宿主程序所需的全部插件后，才可以实施插件的调用工作，这样才能确保应用者可以对相应的插件进行准确调用[2]。2 基于插件技术的软件架构设计剖析2.1 有效管理插件系统对于插件的搜索、卸载及维护等各种操作，插件系统的宿主程序均能够有效完成。在软件结构设计中应用插件技术将上述功能搁置在某一功能模块中实现，对插件系统的常规运转进行完成，达到宿主程序管理插件的目的。在设计期间，还应重视设计及识别接口，因为插件与宿主程序间的通信依据是接口，它能否被两者识别是插件系统管理中最关键的问题，假设对插件的识别没有办法完成，则无法将插件及其系统导入软件构架中[3]。2.2 调用插件期间的参数问题在设计软件架构的过程中，对插件的调用是动态的，大多数情况下在进行调用插件时才能确定插件参数，因此在开发设计软件架构期间，应预先设计调用过程的参数，这样能确保在调用期间参数的准确性、实效性及稳定性。2.3 插件系统的生成与设计实现插件系统功能的基础是插件，所以在软件结构设计中，对插件进行有效设计，运用插件技术进行处理数据、高效显示插件页面是重中之重。此外，在设计期间还应重视插件产品的独特性，插件系统的工业化批量生产应迅速便捷批量生成插件[4]。3 插件技术在软件设计中的具体应用研究3.1 在计算机内软件技术中的具体应用接口属于一种连接外部与内部沟通、插件与宿主程序沟通的方式，主要应用在实现语言与实体间的翻译中，为方便高效的识别宿主提供科学的宿主程序，进而对其功能的扩展进行更好地完成。插件能提供一部分简易的功能给计算机系统相应的部分，还能进一步完善系统功能，而在插件系统中应用比较广泛的系统则是宿主程序，完成插件中部分程序的相应管理是其主要作用，因为计算机插件技术具有种类繁多的特征，所以为了促进计算机系统的常规运转，在使用期间需要应用不同的插件技术。动态链接库是为完成代码函数的调用，而提供有效操作的一种方案，在动态链接库中有许多不能执行文件中使用的数据库和代码，这就需要操作人员将计算机实用情况作为主要依据来科学的选择插件类型，以此来提升计算机软件运转的效率[5]。3.2 在多媒体软件中的具体应用社会在不断进步，经济在迅速的发展，教学也迎来了前所未有的景象，在教学体系中，多媒体软件的应用也越来越广泛，将插件技术应用于多媒体软件教学中，功能需求在多种模块中处于持续变化的状态，其中主要的模块如：产品功能模块、插件管理模块及界面布局模块。在宿主程序中，依据概念上差异的插件图标，则需要不同的名称，在进行插件结构与生成时，由于插件在多媒体教学软件中产生多个方面，则其软件架构设计需要插件实现批量生成；在识别插件的过程中，应对函数的地址进行精准的定义，以此来推动宿主程序在加载插件时，能对插件信息进行精准的识别。通过注册表的获取手段，能有效获取插件储存的部位，通过将插件应用在多媒体教学软件中，创建精准的映射来探索插件信息及资源映射，在能够利用插件本身来调用插件时，也能利用插件管理、界面局部等模块来促使插件调用得以实现[6]。4 结束语总而言之，随着时代的不断更新，软件系统也实施了一系列程序复杂且又应用简便的开发，在这期间会出现越来越多的技术，进而增加了开发过程的难度。在计算机软件程序中，插件技术是其重要的构成部分，它在很大程度上提升了计算机软件系统的开发效率，减少了开发的时间，增强了软件开发具备的可控性，缩减了开发成本，满足了在计算机软件开发中规范（下转第51页）

龙源期刊网

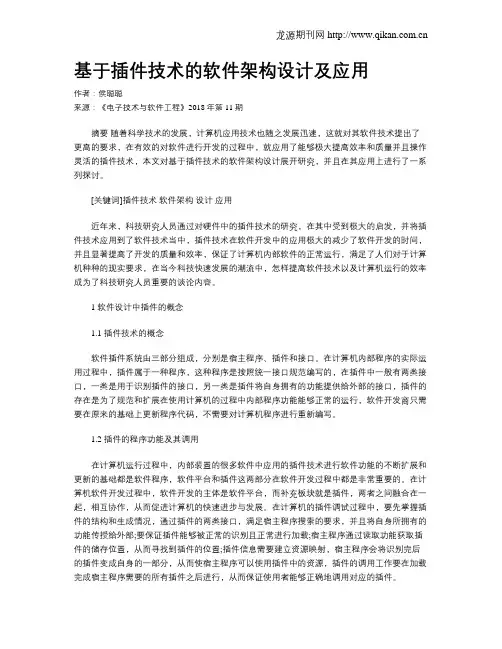

基于插件技术的软件架构设计及应用

作者：侯聪聪

来源：《电子技术与软件工程》2018年第11期

摘要 随着科学技术的发展，计算机应用技术也随之发展迅速，这就对其软件技术提出了更高的要求，在有效的对软件进行开发的过程中，就应用了能够极大提高效率和质量并且操作灵活的插件技术，本文对基于插件技术的软件架构设计展开研究，并且在其应用上进行了一系列探讨。

[关键词]插件技术 软件架构 设计 应用

近年来，科技研究人员通过对硬件中的插件技术的研究，在其中受到极大的启发，并将插件技术应用到了软件技术当中，插件技术在软件开发中的应用极大的减少了软件开发的时间，并且显著提高了开发的质量和效率，保证了计算机内部软件的正常运行，满足了人们对于计算机种种的现实要求，在当今科技快速发展的潮流中，怎样提高软件技术以及计算机运行的效率成为了科技研究人员重要的谈论内容。

1 软件设计中插件的概念

1.1 插件技术的概念

软件插件系统由三部分组成，分别是宿主程序、插件和接口。在计算机内部程序的实际运用过程中，插件属于一种程序，这种程序是按照统一接口规范编写的，在插件中一般有两类接口，一类是用于识别插件的接口，另一类是插件将自身拥有的功能提供给外部的接口，插件的存在是为了规范和扩展在使用计算机的过程中内部程序功能能够正常的运行，软件开发商只需要在原来的基础上更新程序代码，不需要对计算机程序进行重新编写。

1.2 插件的程序功能及其调用

在计算机运行过程中，内部装置的很多软件中应用的插件技术进行软件功能的不断扩展和更新的基础都是软件程序，软件平台和插件这两部分在软件开发过程中都是非常重要的。在计算机软件开发过程中，软件开发的主体是软件平台，而补充板块就是插件，两者之间融合在一起，相互协作，从而促进计算机的快速进步与发展。在计算机的插件调试过程中，要先掌握插件的结构和生成情况，通过插件的两类接口，满足宿主程序搜索的要求，并且将自身所拥有的功能传授给外部;要保证插件能够被正常的识别且正常进行加载;宿主程序通过读取功能获取插件的储存位置，从而寻找到插件的位置;插件信息需要建立资源映射，宿主程序会将识别完后的插件变成自身的一部分，从而使宿主程序可以使用插件中的资源，插件的调用工作要在加载完成宿主程序需要的所有插件之后进行，从而保证使用者能够正确地调用对应的插件。 龙源期刊网
