消防排烟设计总结

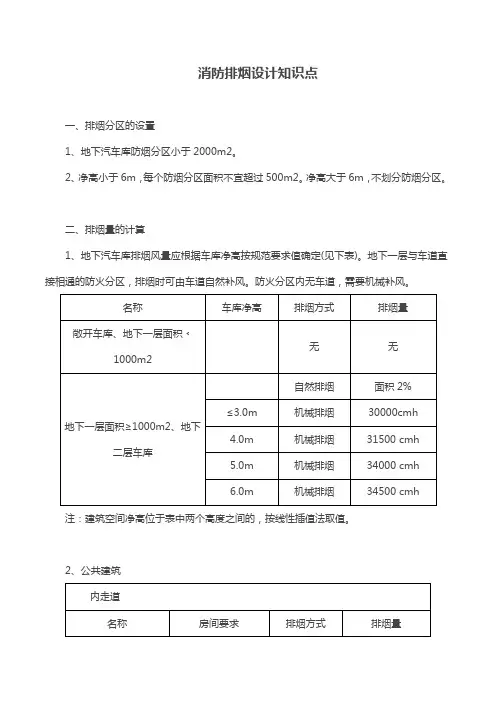

消防排烟设计知识点

一、排烟分区的设置

1、地下汽车库防烟分区小于2000m2。

2、净高小于6m，每个防烟分区面积不宜超过500m2。净高大于6m，不划分防烟分区。

二、排烟量的计算

1、地下汽车库排烟风量应根据车库净高按规范要求值确定(见下表)。地下一层与车道直接相通的防火分区，排烟时可由车道自然补风。防火分区内无车道，需要机械补风。

名称 车库净高 排烟方式 排烟量

敞开车库、地下一层面积﹤1000m2 无 无

地下一层面积≥1000m2、地下二层车库 自然排烟 面积2%

≤3.0m 机械排烟 30000cmh

4.0m 机械排烟 31500 cmh

5.0m 机械排烟 34000 cmh

6.0m 机械排烟 34500 cmh

注：建筑空间净高位于表中两个高度之间的，按线性插值法取值。

2、公共建筑

内走道

名称 房间要求 排烟方式 排烟量 直接自然通风 内走道﹤60m 自然排烟 建筑面积2%

无自然通风 内走道﹤20m 自然排烟 建筑面积2%

直接自然通风 内走道≥60m 机械排烟 60cmh/m2

无自然通风 内走道≥20m 机械排烟 60cmh/m2

房间

名称 房间要求 排烟方式 排烟量

地上房间（经常有人停留） 面积≤100m2 无

面积﹥100m2 自然排烟 建筑面积2%

机械排烟 60cmh/m2

地上房间（可燃物较多） 面积≤300m2 无 无

面积﹥300m2 自然排烟 建筑面积2%

机械排烟 60cmh/m2

地上房间无窗（有人停留或可燃物较多） 面积≤50m2

总面积≤200m2 无 无

面积﹥50m2或

总面积﹥200m2 机械排烟 60cmh/m2

地下或半地下房间（有人停留或可燃物较多） 面积≤50m2

总面积≤200m2 无 无

面积﹥50m2或

总面积﹥200m2 自然排烟 建筑面积2%

机械排烟 60cmh/m2 封闭避难间 机械防烟 30cmh/m2

消防设施的防排烟系统设计与施工规范

一、引言

随着城市化进程的加快和建筑结构的不断升级，消防安全问题日益凸显。在建筑物中，防排烟系统是确保人员疏散和灭火工作顺利进行的关键设施之一。本文将探讨消防设施的防排烟系统的设计与施工规范。

二、防排烟系统的设计原则

1. 人员疏散为主要目标

在设计防排烟系统时，首要考虑的是确保人员能够迅速、顺利地疏散。因此，系统应具备足够的排烟能力，确保烟气不会对人员造成伤害。同时，疏散通道和出口的设计也需要符合相关的规范，以确保人员能够迅速离开危险区域。

2. 烟气控制与防火分隔

防排烟系统的设计应该能够控制烟气的传播，并将烟气限制在起火区域内。通过合理的布置排烟口和风机，可以将烟气引导至室外，减少对室内人员的影响。此外，防火分隔措施也应与防排烟系统相结合，以确保火灾不会蔓延到其他区域。

3. 系统的可靠性和稳定性

防排烟系统是一项关系到人员生命安全的重要设施，因此其可靠性和稳定性至关重要。在设计和施工过程中，应选用高质量的设备和材料，并确保系统的正常运行。此外，定期的维护和检测也是保证系统可靠性的关键环节。

三、防排烟系统的施工规范

1. 设备选择与安装 在选择防排烟系统的设备时，应考虑其适用性、性能和质量。设备应符合国家相关标准，并具备相应的认证和检测报告。安装人员应具备相关的资质和经验，确保设备正确安装，并与其他消防设施相互配合。

2. 管道布置与密封

防排烟系统的管道布置应合理，以确保烟气能够迅速排出建筑物。管道的材质应符合相关标准，并具备良好的耐火性能。管道的连接处应采用可靠的密封措施，以防止烟气泄漏。

3. 控制与监测系统

防排烟系统的控制与监测系统应能够实时监测烟气浓度和温度，并根据实际情况调整排烟设备的运行状态。系统应具备自动报警和手动控制功能，以便及时采取相应的措施。

4. 维护与检测

防排烟系统的维护和检测工作应定期进行，以确保系统的正常运行。维护人员应具备相关的知识和技能，能够及时发现和处理设备故障。此外，系统的检测工作也应由专业机构进行，以确保系统符合相关标准和规范。

第1篇

随着城市化进程的加快，高层建筑、超高层建筑和大型公共建筑日益增多，这些建筑物的消防安全问题成为社会关注的焦点。防火排烟系统作为建筑物消防安全的重要组成部分，其设计、施工和维护至关重要。本文将从以下几个方面详细介绍建筑物防火排烟措施。

一、防火分区与防烟分区

1. 防火分区

防火分区是指采用防火墙、楼板等防火分隔设施，将建筑物内划分为若干个在一定时间内能够防止火灾蔓延的局部空间。防火分区的主要目的是控制火势蔓延，为人员疏散和消防扑救提供有利条件。

（1）防火墙：防火墙是防火分区的核心，应具有不少于3小时的耐火极限。防火墙应设置在建筑物的主要通道、楼梯间、电梯井等部位。

（2）楼板：楼板应采用不燃或难燃材料，其耐火极限应不低于1.5小时。

（3）防火门：防火门应设置在防火分区之间的通道、楼梯间、电梯井等部位，其耐火极限应不低于1.5小时。

2. 防烟分区

防烟分区是指采用防烟分区设施，将建筑物内划分为若干个在一定时间内能够防止烟气进入的局部空间。防烟分区的主要目的是防止烟气扩散，保障人员疏散和消防扑救。

（1）防烟分区设施：防烟分区设施主要包括防烟楼梯间、防烟前室、防烟电梯井等。

（2）防烟楼梯间：防烟楼梯间应设置在建筑物的主要通道、楼梯间、电梯井等部位，其内部不应设置可燃物。

（3）防烟前室：防烟前室应设置在防烟楼梯间前，其内部不应设置可燃物，且应设置机械加压送风系统。

二、防火排烟系统

1. 防火排烟系统组成 防火排烟系统主要由以下几部分组成：

（1）排烟风机：排烟风机是防火排烟系统的核心设备，其作用是将烟气排至室外。

（2）排烟管道：排烟管道用于连接排烟风机和排烟口，应采用不燃或难燃材料。

（3）排烟口：排烟口是烟气排出的通道，应设置在建筑物的主要通道、楼梯间、电梯井等部位。

（4）防火阀：防火阀是防火排烟系统的关键设备，其作用是在火灾发生时自动关闭，防止烟气逆流。

2. 防火排烟系统分类

消防排烟设计规范

消防排烟是指在火灾发生时，及时将烟气排出建筑物的一种措施。它对于保障人员安全逃生、减少火灾扩散、提高消防救援效率等方面都起到了重要作用。为了保证消防排烟系统的正常运作，需制定一系列的设计规范。本文将重点介绍消防排烟设计规范的要点。

一、排烟系统设计要点

1.系统布局：排烟通道应布置在人员疏散通道内侧或紧贴于疏散通道，并且要保证通道顺畅、疏散无阻。

2.排烟风机：排烟风机的数量和容量应根据建筑物的使用性质和面积确定，必须保证其能满足排烟需求。

3.排烟口设计：排烟口的数量和位置应根据建筑物的结构特点和人员密度确定，确保能够及时、有效地排出烟气。

4.电气控制：排烟系统应设置自动控制和手动控制两种方式，并配置相应的控制设备，以实现自动排烟和人工干预。

二、排烟系统设计规范

1.建筑物使用性质：根据建筑物的使用性质，确定排烟系统的设计要求。不同类型的建筑物，如商业建筑、住宅楼、工厂等，其排烟系统的设计要求和要点也不尽相同。

2.排烟通道：排烟通道应符合相关建筑设计规范的要求。通道的宽度、高度和长度应满足疏散通道的规定，同时通道内部的材料和结构也应符合相应的安全标准。

3.排烟风机：排烟风机应符合国家标准，并满足排烟需求。风机的容量和数量必须能够满足建筑物内部烟气的排出要求，且在火灾发生时可正常运行。

4.排烟口：排烟口的数量和位置应满足建筑物的疏散要求。排烟口应设在人员集中区域和火灾源附近，以保证人员安全疏散和烟气迅速排出。

5.电气控制：排烟系统的电气控制设备应符合国家标准，并能够正常工作。系统应设置自动控制和手动控制两种方式，以便在需要时能够实现自动排烟或由人员手动控制。

6.测试与维护：排烟系统的设计应考虑到测试和维护的便利性。系统的封闭性应适度，以方便对系统进行定期检测、维修和保养。

三、其他注意事项

1.设计中要充分考虑火灾发生时的烟气扩散性质，合理设置排烟系统的布局和容量。
