防排烟系统设计方案

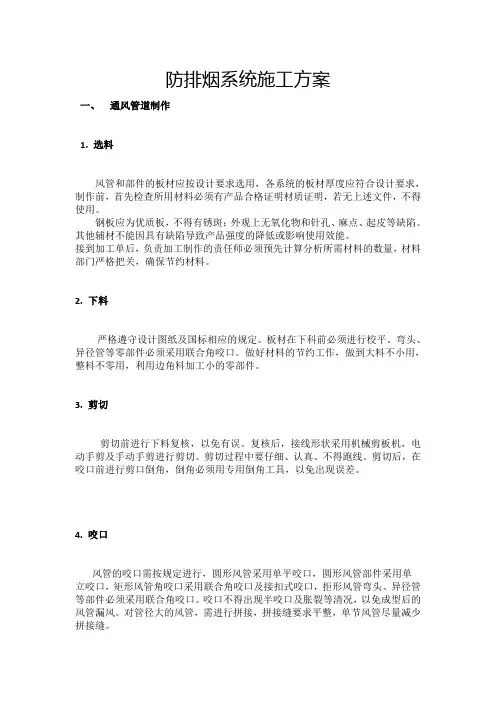

防排烟系统施工方案

一、 通风管道制作

1. 选料

风管和部件的板材应按设计要求选用，各系统的板材厚度应符合设计要求，制作前，首先检查所用材料必须有产品合格证明材质证明，若无上述文件，不得使用。

钢板应为优质板，不得有锈斑；外观上无氧化物和针孔、麻点、起皮等缺陷。其他辅材不能因具有缺陷导致产品强度的降低或影响使用效能。

接到加工单后，负责加工制作的责任师必须预先计算分析所需材料的数量，材料部门严格把关，确保节约材料。

2. 下料

严格遵守设计图纸及国标相应的规定。板材在下科前必须进行校平。弯头、异径管等零部件必须采用联合角咬口。做好材料的节约工作，做到大料不小用，整料不零用，利用边角料加工小的零部件。

3. 剪切

剪切前进行下料复核，以免有误。复核后，接线形状采用机械剪板机，电动手剪及手动手剪进行剪切。剪切过程中要仔细、认真、不得跑线。剪切后，在咬口前进行剪口倒角，倒角必须用专用倒角工具，以免出现误差。

4. 咬口

风管的咬口需按规定进行，圆形风管采用单平咬口，圆形风管部件采用单

立咬口，矩形风管角咬口采用联合角咬口及接扣式咬口，拒形风管弯头、异径管等部件必须采用联合角咬口。咬口不得出现半咬口及胀裂等清况，以免成型后的风管漏风。对管径大的风管，需进行拼接，拼接缝要求平整，单节风管尽量减少拼接缝。

5. 折方

咬口后的板料进行折方，首先需核对折方线，确认无误后进行折方，折方的关 键是位置正确、角度准确，尤其对变径弯头及变径三通等零部件的折方角度必须准确以免影响管径。

6. 成型

风管成型前，应检查下料、咬口折方等工序是否无误，核对下料的几何尺寸是否正确。风管合口必须用木制榔头及木制打板，以免损坏镀锌层。风管合口必须打实、打严以免漏风，且四边平齐。

7. 铆接

风管与角钢法兰连接，管壁厚度＜，采用翻边柳接；铆接部位应在法兰外侧，管壁厚度>，采用沿风管周边将法兰满焊。矩形风管边长大于等于630mm保温风管大于等于800mm，风管长度在以上的均应加固。风铆接时，不得出现偏压偏铆钉，胀裂钢板，漏铆等现象。

地铁防排烟系统施工方案

概述

地铁防排烟系统是地铁车站和隧道中的重要设施，用于消除火灾和烟雾，保障乘客的安全。本文档旨在介绍地铁防排烟系统的施工方案，包括系统组成、施工步骤和安全措施。

系统组成

地铁防排烟系统主要包括以下几个组成部分：

1. 排烟口：位于车站和隧道的高处，用于排出烟雾和有害气体。

2. 排烟管道：连接排烟口和排烟风机，将烟雾和有害气体引导至室外。

3. 排烟风机：通过排烟管道排出烟雾和有害气体。

4. 排烟控制系统：监测火灾和烟雾，并控制排烟口和排烟风机的运行。

施工步骤

地铁防排烟系统的施工主要分为以下几个步骤： 1. 施工准备：确定施工方案、以及系统组成部分和工作流程。检查施工场地和设备是否满足要求，制定施工安全措施。

2. 安装排烟口：根据设计要求，在车站和隧道的高处安装排烟口。确保排烟口位置合理，安装牢固，与排烟管道连接顺畅。

3. 安装排烟管道：根据设计要求，沿着车站和隧道的布置位置安装排烟管道。注意管道的绝缘和密封，保证排烟系统的正常运行。

4. 安装排烟风机：根据设计要求，在合适的位置安装排烟风机。确保风机的安装角度正确，风机与排烟管道连接紧密。

5. 安装排烟控制系统：安装排烟控制系统，连接传感器和控制装置。测试系统的运行正常，并进行必要的调整和改进。

6. 系统调试和验收：对安装完成的地铁防排烟系统进行测试和调试，确保系统的防排烟功能正常。经过相关部门的验收合格后，投入正常使用。

安全措施

在地铁防排烟系统的施工过程中，需要严格遵守以下安全措施，以确保工人和乘客的安全： 1. 现场安全：施工现场应设置明确的安全警示标志,并配备必要的安全设备。施工期间要遵守相关的安全操作规程，如佩戴安全帽、工作服和手套等。

2. 防护措施：施工区域需要采取适当的防尘措施，确保工作人员的个人卫生和安全。

3. 火灾风险管理：在施工过程中，必须严格执行火灾防护措施，保持施工区域清洁整齐，杜绝火源。

机房项目气体灭火系统防排烟设置常用方案

一、编制方案的目的

1.加强消防系统设施的使用维修管理。

2.更合理设置排风系统，最大限度地排放气体灭火后产生的七氟丙烷等气体。

3.从设计出发，既保障消防安全，又同时提高气体灭火系统的经济性。

二、参考规范

1、具体参考规范

《建筑设计防火规范》GB50016-2014（2018版）

《气体灭火系统设计规范》GB50370-2005 2、具体参考规定

《气体灭火系统设计规范》GB50370-2005相关规定如下：

6.0.4规定

灭火后的防护区应通风换气，地下防护区和无窗或设固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并应直通室外。通信机房、电子计算机房等场所的通风换气次数应不少于5次/h。

对于地上防护区，有可开启外窗排出室外即可。

6.0.5规定 储瓶间应有良好的通风条件，地下储瓶间应设机械排风装置，排风口应设在下部，可通过排风管排出室外。排风管不能与通风循环系统相连。

3.1.4规定

两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

组合分配系统能减少设备用量及设备占地面积，节省工程投资费用。但是，一个组合分配系统包含的防护区不能太多、太分散。 3.1.5规定

组合分配系统的灭火剂储存量，应按储存量最大的防护区确定。

即对被组合的防护区只按一次火灾考虑；不存在防护区之间火灾蔓延的条件。 3.2.9规定

喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭。 3.图集介绍

三、机房气体灭火区域设计

1.机房气体灭火概述

随着计算机科学技术的发展和普及，金融、制造业、政府、能源、交通、教育、互联网和运营商等各个行业都在规划、建设和改造各自的数据中心，数据中心已经成为企业IT系统的心脏。同时大型企业的数据中心也在不断地整合和集中化管理，单个主机房的面积和容积也越来越大。由于数据中心机房的设备和数据直接关系到企业和政府的核心数据，因此，机房的消防灭火系统尤为重要。 火灾之后的通风系统是气体灭火系统设计时必不可少的子系统之一，但是由于此系统属于空调专业的范围，所以在设计时经常由于设计单位缺少这方面的设计经验，忽略了这方面的设计。本方案详细介绍了灭火后的防排烟设计的四种典型工况。

第1篇

一、工程概况

本项目位于XX市XX区，总建筑面积为XX万平方米，包括XX栋住宅楼、XX栋商业楼、XX栋办公楼及配套设施。本方案针对本项目通风及防排烟系统进行详细规划，以确保建筑物的安全、舒适和环保。

二、施工依据

1. 《建筑设计防火规范》（GB 50016-2014）

2. 《通风与空调工程施工及验收规范》（GB 50243-2016）

3. 《建筑防烟排烟系统技术标准》（GB 51251-2017）

4. 《建筑给水排水及采暖工程施工及验收规范》（GB 50242-2002）

5. 《建筑工程施工质量验收统一标准》（GB 50300-2013）

三、施工内容

1. 通风系统施工

2. 防排烟系统施工

3. 通风及防排烟设备安装

4. 通风及防排烟系统调试

四、施工组织

1. 施工队伍

由具备相关资质的施工队伍负责通风及防排烟系统的施工，确保施工质量。

2. 施工进度

根据工程进度计划，合理安排施工时间，确保通风及防排烟系统施工与主体结构施工同步进行。

3. 施工材料

选用符合国家标准的通风及防排烟材料，确保材料质量。 五、施工方法

1. 通风系统施工

（1）风管制作

根据设计图纸要求，选用合适的板材进行风管制作，确保风管尺寸、形状及密封性能符合要求。

（2）风管安装

按照设计图纸要求，将风管安装到位，并进行固定。安装过程中注意风管连接处密封性能，防止漏风。

（3）风口安装

根据设计图纸要求，将风口安装到位，并进行调整，确保风口方向、角度及距离符合要求。

2. 防排烟系统施工

（1）管道安装

按照设计图纸要求，将防排烟管道安装到位，并进行固定。安装过程中注意管道连接处密封性能，防止漏烟。

（2）阀门安装

根据设计图纸要求，将阀门安装到位，并进行调试，确保阀门开启、关闭灵活。

（3）风口安装

根据设计图纸要求，将风口安装到位，并进行调整，确保风口方向、角度及距离符合要求。
