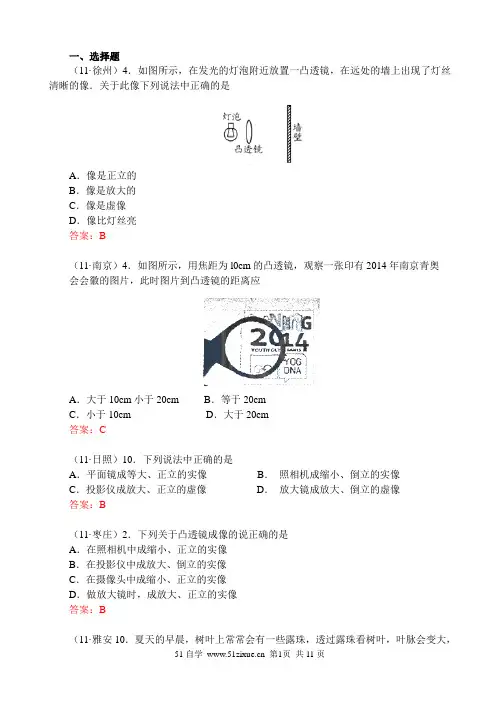

51自学 第1页 共11页 一、选择题
（11·徐州）4．如图所示，在发光的灯泡附近放置一凸透镜，在远处的墙上出现了灯丝清晰的像．关于此像下列说法中正确的是
A．像是正立的
B．像是放大的
C．像是虚像
D．像比灯丝亮
答案：B
（11·南京）4．如图所示，用焦距为l0cm的凸透镜，观察一张印有2014年南京青奥
会会徽的图片，此时图片到凸透镜的距离应
A．大于10cm小于20cm B．等于20cm
C．小于10cm D．大于20cm
答案：C
（11·日照）10．下列说法中正确的是
A．平面镜成等大、正立的实像 B． 照相机成缩小、倒立的实像
C．投影仪成放大、正立的虚像 D． 放大镜成放大、倒立的虚像
答案：B
（11·枣庄）2．下列关于凸透镜成像的说正确的是
A．在照相机中成缩小、正立的实像
B．在投影仪中成放大、倒立的实像
C．在摄像头中成缩小、正立的实像
D．做放大镜时，成放大、正立的实像
答案：B
51自学 第2页 共11页 （11·雅安10．夏天的早晨，树叶上常常会有一些露珠，透过露珠看树叶，叶脉会变大，而且更清晰，这是因为露珠相当于一个“放大镜”，这种情形下，叶脉应位于“放大镜”的
A．焦距以内 B．焦距和二倍焦距之间
C．二倍焦距处 D．二倍焦距以外
答案：A
（11·昆明）9．在焦距为10cm的凸透镜前15cm处放一支点然的蜡烛，那么在凸透镜另一侧的光屏上可以得到的是
A．烛焰倒立缩小的实像 B．烛焰倒立放大的实像
C．烛焰倒立放大的虚像 D．烛焰正立放大的实像
答案：B
（11·河南）13．在探究“凸透镜成像规律”的实验中，当烛焰、透镜及光屏的相对位置如图所示时，恰能在光屏上得到—个清晰的像。下列哪种光学器材的成像原理与其相同

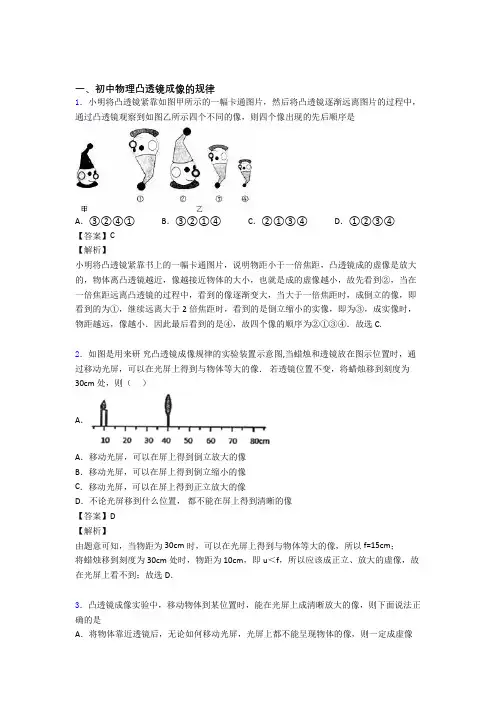

一、初中物理凸透镜成像的规律
1．小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是
A．③②④① B．③②①④ C．②①③④ D．①②③④
【答案】C
【解析】
小明将凸透镜紧靠书上的一幅卡通图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为③，成实像时，物距越远，像越小．因此最后看到的是④，故四个像的顺序为②①③④．故选C.
2．如图是用来研 究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像． 若透镜位置不变，将蜡烛移到刻度为30cm处，则（ ）
A．
A．移动光屏，可以在屏上得到倒立放大的像
B．移动光屏，可以在屏上得到倒立缩小的像
C．移动光屏，可以在屏上得到正立放大的像
D．不论光屏移到什么位置， 都不能在屏上得到清晰的像
【答案】D
【解析】
由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；
将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．
3．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是
A．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像 B．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像
C．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离
D．将透镜遮挡一部分，则一定不能成完整的像
一、初中物理凸透镜成像的规律
1．某物理兴趣小组在研究凸透镜成像实验时，如图所示，当蜡烛距透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（ ）
A．像一定是倒立缩小的实像
B．该凸透镜的焦距可能为6cm
C．当蜡烛向凸透镜靠近时，像一定会变小
D．当蜡烛到透镜的距离是4cm时，无论怎样移动光屏都不可能得到烛焰的像
【答案】A
【解析】
【分析】
【详解】
A．由题意可知，物体经凸透镜后成的是实像。物距为10cm，像距为6cm，物距大于像距，此时物体在二倍焦距以外，成的是倒立、缩小的实像，故A正确；
B．根据凸透镜成像的规律可知
10cm＞2f
f＜5cm①
此时像成在一倍焦距和二倍焦距之间，即
f＜6cm＜2f
3cm＜f＜6cm②
综合①②得
3cm＜f＜5cm
故B错误；
C．凸透镜成实像时，物近像远像变大，当蜡烛向凸透镜靠近时，像一定会变大，故C错误；
D．当蜡烛到透镜的距离是4cm时，如果
3cm＜f＜4cm
物体在一倍焦距和二倍焦距之间，可以在光屏上成倒立、放大的实像，故D错误。
故选A。
2．如图所示，OO' 为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点。当将点光源放在C点时，则（ ）
A．一定在B点成一个实像 B．一定在A点的左侧成一个虚像
C．可能在B、C之间成一个实像 D．可能在C点的右侧成一个虚像
【答案】D
【解析】
如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，所以不可能；当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C点．所以透镜不可能在AB和BC之间．如果凸透镜放在A点左侧，那么当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，成像都是虚像．故此时凸透镜只能放在A点的左侧；所以该情况下有如下几种可能，即若C点在透镜的1倍焦距以外，像应成在透镜左侧的1倍焦距以外；另一种可能是，若C点还在透镜的1倍焦距以内，即此时所成的像应在C点的右侧．故分析四个选项，只有D是正确的．
初二物理凸透镜成像的规律试题答案及解析
1. 在探究凸透镜成像的实验中，应依照课本所做的那样，把凸透镜、蜡烛、光屏放在同一直线上，调整它们的高度，使三者中心大致在
，像如图14那样应将光屏向
（选填“上”或“下”）调整；已知所用的凸透镜的焦距为15cm。
（1）想用光屏接收到一个缩小的像，应该把蜡烛放在离凸透镜 的地方。
（2）如果把蜡烛从离凸透镜30cm的地方移到离凸透镜20cm的地方，像到凸透镜距离 ，像的大小 。（选填“变大”、“不变”或“变小”）
（3）若把蜡烛放在离透镜10cm的地方，在透镜的另一侧的光屏上 （填“能”或“不能”）得到蜡烛的像，原因是 。
【答案】同一水平线上，下（1）30cm以外，（2）变大，变大（3）不能，物距小于焦距，不能得实像，只能得到虚像
【解析】在探究凸透镜成像的实验中，要：“三心等高”，即蜡烛的焰心、透镜的光心、光屏的中心在同一水直线上。
（1）由凸透镜成像的规律：当U﹥2f时，成倒立、缩小的实像可知，想用光屏接收到一个缩小的像，应该把蜡烛放在离凸透镜30cm以外的地方。
（2）由物远（相对于焦点来说）像近像变小，反之，物近（相对于焦点来说）像远像变大可知，如果把蜡烛从离凸透镜30㎝的地方移到离凸透镜20cm的地方，像到凸透镜距离变大，像的大小变大。
（3）当u﹤f时，成正立、放大的虚像可知，若把蜡烛放在离透镜10cm的地方，在透镜的另一侧的光屏上不能得到蜡烛的像。
【考点】凸透镜成像的规律
2. 常州河海大学宋迪颖设计的“醒目药瓶”获国际“红点设计概念奖”，该药瓶的瓶盖为凸透镜．小明手持瓶盖观察药瓶侧面的说明书，调整瓶盖与说明书的距离，看到的情形如图甲、乙、丙所示．关于瓶盖与说明书之间的距离，下列判断中正确的是
A．图丙最小，图甲最大 B．图甲最小，图丙最大

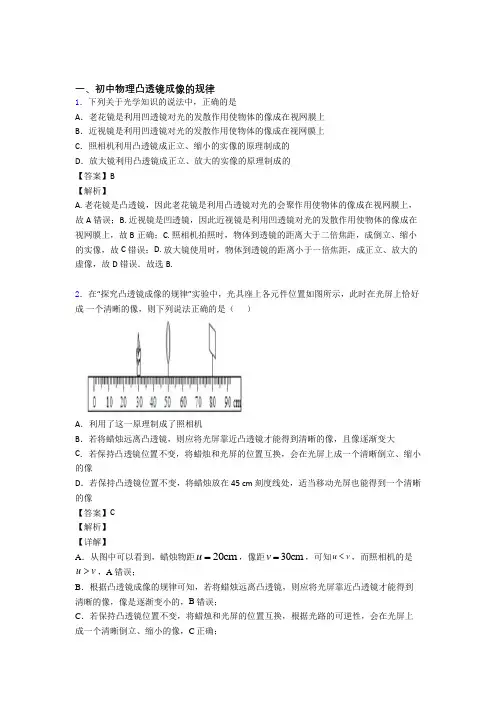

一、初中物理凸透镜成像的规律
1．下列关于光学知识的说法中，正确的是
A．老花镜是利用凹透镜对光的发散作用使物体的像成在视网膜上
B．近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上
C．照相机利用凸透镜成正立、缩小的实像的原理制成的
D．放大镜利用凸透镜成正立、放大的实像的原理制成的
【答案】B
【解析】
A. 老花镜是凸透镜，因此老花镜是利用凸透镜对光的会聚作用使物体的像成在视网膜上，故A错误；B. 近视镜是凹透镜，因此近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上，故B正确；C. 照相机拍照时，物体到透镜的距离大于二倍焦距，成倒立、缩小的实像，故C错误；D. 放大镜使用时，物体到透镜的距离小于一倍焦距，成正立、放大的虚像，故D错误．故选B.
2．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）
A．利用了这一原理制成了照相机
B．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大
C．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
D．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像
【答案】C
【解析】
【详解】
A．从图中可以看到，蜡烛物距20cmu，像距30cmv，可知uv，而照相机的是uv，A错误；
B．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B错误；
C．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C正确； D．由题意可知10cmf，若保持凸透镜位置不变，将蜡烛放在45 cm刻度线处，此时5cmu=，uf，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D错误．

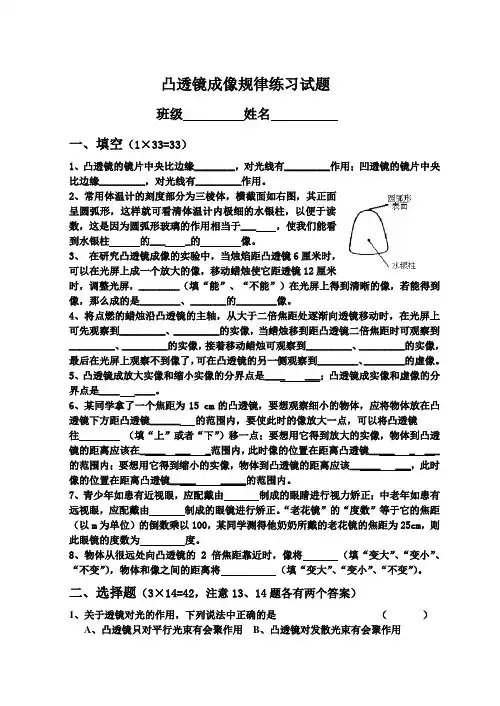

凸透镜成像规律练习试题
班级
姓名
一、填空（1×33=33）
1、凸透镜的镜片中央比边缘________，对光线有_________作用；凹透镜的镜片中央比边缘_________，对光线有_________作用。
2、常用体温计的刻度部分为三棱体，横截面如右图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于___ ，使我们能看到水银柱 的___ _的 像。
3、 在研究凸透镜成像的实验中，当烛焰距凸透镜6厘米时，可以在光屏上成一个放大的像，移动蜡烛使它距透镜12厘米时，调整光屏，________（填“能”、“不能”）在光屏上得到清晰的像，若能得到像，那么成的是________、_______的________像。
4、将点燃的蜡烛沿凸透镜的主轴，从大于二倍焦距处逐渐向透镜移动时，在光屏上可先观察到_________、_________的实像，当蜡烛移到距凸透镜二倍焦距时可观察到_________、_________的实像，接着移动蜡烛可观察到_________、_________的实像，最后在光屏上观察不到像了，可在凸透镜的另一侧观察到________、________的虚像。
5、凸透镜成放大实像和缩小实像的分界点是____ ___；凸透镜成实像和虚像的分界点是____ ____。
6、某同学拿了一个焦距为15 cm的凸透镜，要想观察细小的物体，应将物体放在凸透镜下方距凸透镜______ 的范围内，要使此时的像放大一点，可以将凸透镜
往 （填“上”或者“下”）移一点；要想用它得到放大的实像，物体到凸透镜的距离应该在_____ ___ _范围内，此时像的位置在距离凸透镜_____ _ ___的范围内；要想用它得到缩小的实像，物体到凸透镜的距离应该______ ___，此时像的位置在距离凸透镜_____ _____的范围内。

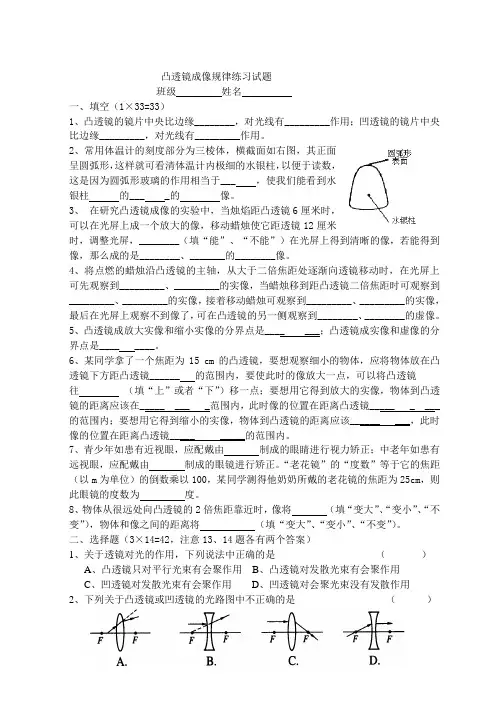

凸透镜成像规律练习试题
班级
姓名
一、填空（1×33=33）
1、凸透镜的镜片中央比边缘________，对光线有_________作用；凹透镜的镜片中央比边缘_________，对光线有_________作用。
2、常用体温计的刻度部分为三棱体，横截面如右图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于___ ，使我们能看到水银柱 的___ _的 像。
3、 在研究凸透镜成像的实验中，当烛焰距凸透镜6厘米时，可以在光屏上成一个放大的像，移动蜡烛使它距透镜12厘米时，调整光屏，________（填“能”、“不能”）在光屏上得到清晰的像，若能得到像，那么成的是________、_______的________像。
4、将点燃的蜡烛沿凸透镜的主轴，从大于二倍焦距处逐渐向透镜移动时，在光屏上可先观察到_________、_________的实像，当蜡烛移到距凸透镜二倍焦距时可观察到_________、_________的实像，接着移动蜡烛可观察到_________、_________的实像，最后在光屏上观察不到像了，可在凸透镜的另一侧观察到________、________的虚像。
5、凸透镜成放大实像和缩小实像的分界点是____ ___；凸透镜成实像和虚像的分界点是____ ____。
6、某同学拿了一个焦距为15 cm的凸透镜，要想观察细小的物体，应将物体放在凸透镜下方距凸透镜______ 的范围内，要使此时的像放大一点，可以将凸透镜
往 （填“上”或者“下”）移一点；要想用它得到放大的实像，物体到凸透镜的距离应该在_____ ___ _范围内，此时像的位置在距离凸透镜_____ _ ___的范围内；要想用它得到缩小的实像，物体到凸透镜的距离应该______ ___，此时像的位置在距离凸透镜_____ _____的范围内。
探究凸透镜成像规律
一、单选题：
1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（ ）
A．u=20cm时，成倒立缩小的像 B．u=15cm时，成正立放大的像
C．u=9cm时，成倒立缩小的像 D．u=5cm时，成倒立放大的像
2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（ ）
A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm
3、物体通过凸透镜可成（ ）
A．正立、缩小的虚像 B．正立、放大的虚像
C．倒立、放大的虚像 D．正立、放大的实像
4、放幻灯时，幻灯片应放在（ ）
A．透镜的焦点以内 B．透镜的两倍焦距以外
C．透镜焦点以外的任一位置 D．透镜两倍焦距以内，一倍焦距以外
5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（ ）
A．像变大，像距变大 B．像变小，像距变小
C．像先变小后变大，像距变大 D．像先变小后变大，像距变小
二、填空题：
6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．
7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使
烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透
镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．
8、 在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．
初三物理凸透镜成像的规律试题答案及解析
1. 去年6月20日，“神舟十号”航天员王亚平，在天宫一号内为我们上了一节充满奇幻的太空课．如图所示，是她在展示她制作的一个太空水球，根据这张图片上的情景可以判断，这个水球（ ）
A．相当于一个凸透镜 B．相当于一个凹透镜
C．相当于一个平面镜 D．所成王亚平的像是虚像
【答案】A
【解析】根据图示可知，王亚平经太空水球形成的像为倒立、缩小的实像，所以水球相当于凸透镜，利用凸透镜u＞2f时成倒立、缩小的实像的特点，照相机就是利用这一成像原理，故选项A正确．
【考点】凸透镜成像规律的应用．
2. （7分）在某次探究凸透镜成像规律的实验中，所使用的凸透镜焦距是15cm．
（1）实验前要调整烛焰的焰心、透镜的光心、光屏的中心在同一高度，目的是
．
（2）如图所示，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在 （选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的 （选填“放大”或“缩小”）倒立的实像， （选填“照相机”或“投影仪”）是根据这一原理制成的．
（3）如果保持光屏的位置不变，把蜡烛向左移动一小段距离时，要想在光屏上得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的 （选填“凸透镜”或“凹透镜”）才能实现． （选填“近视”或“远视”）眼就是利用这种透镜矫正的．
【答案】使像能成在光屏的中央、Ⅱ 、缩小、照相机、凹透镜、近视
【解析】会正确组装凸透镜成像的实验器材；物体放在凸透镜前的不同位置，所成的像的大小、倒正、虚实都是不相同的；要求会对实验的器材进行调节
【考点】凸透镜成像规律
点评：根据凸透镜成不同的像，使的凸透镜有了不同的应用，比如照相机、投影机、放大镜
3. （8分）用如图甲所示装置模拟人眼成像的情况，此时烛焰在光屏上成清晰的像．
（1）实验前，组装并调整实验器材，使烛焰和光屏的中心、位于凸透镜的 上，实验过程中，随着蜡烛的燃烧，光屏上的像会逐渐向 （上/下）移动．

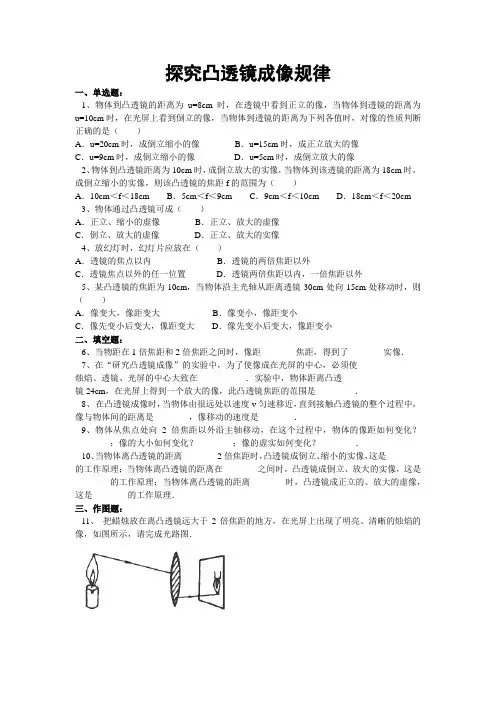

探究凸透镜成像规律
一、单选题：
1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（ ）
A．u=20cm时，成倒立缩小的像 B．u=15cm时，成正立放大的像
C．u=9cm时，成倒立缩小的像 D．u=5cm时，成倒立放大的像
2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（ ）
A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm
3、物体通过凸透镜可成（ ）
A．正立、缩小的虚像 B．正立、放大的虚像
C．倒立、放大的虚像 D．正立、放大的实像
4、放幻灯时，幻灯片应放在（ ）
A．透镜的焦点以内 B．透镜的两倍焦距以外
C．透镜焦点以外的任一位置 D．透镜两倍焦距以内，一倍焦距以外
5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（ ）
A．像变大，像距变大 B．像变小，像距变小
C．像先变小后变大，像距变大 D．像先变小后变大，像距变小
二、填空题：
6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．
7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使
烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透
镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．
8、 在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．

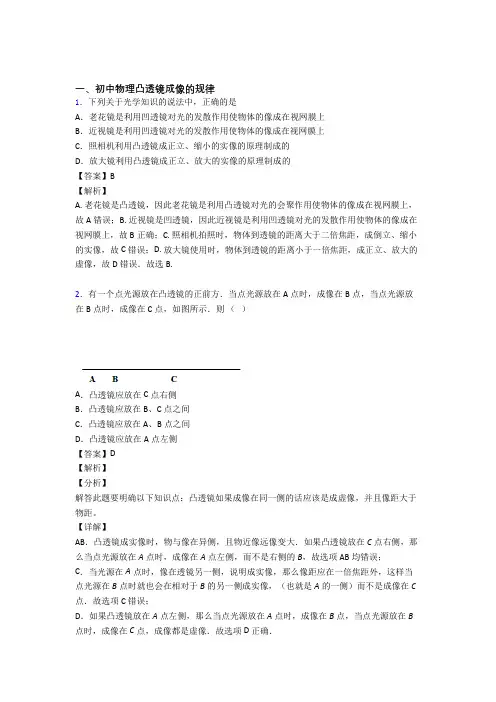

一、初中物理凸透镜成像的规律
1．下列关于光学知识的说法中，正确的是
A．老花镜是利用凹透镜对光的发散作用使物体的像成在视网膜上
B．近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上
C．照相机利用凸透镜成正立、缩小的实像的原理制成的
D．放大镜利用凸透镜成正立、放大的实像的原理制成的
【答案】B
【解析】
A. 老花镜是凸透镜，因此老花镜是利用凸透镜对光的会聚作用使物体的像成在视网膜上，故A错误；B. 近视镜是凹透镜，因此近视镜是利用凹透镜对光的发散作用使物体的像成在视网膜上，故B正确；C. 照相机拍照时，物体到透镜的距离大于二倍焦距，成倒立、缩小的实像，故C错误；D. 放大镜使用时，物体到透镜的距离小于一倍焦距，成正立、放大的虚像，故D错误．故选B.
2．有一个点光源放在凸透镜的正前方．当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，如图所示．则 （ ）
A．凸透镜应放在C点右侧
B．凸透镜应放在B、C点之间
C．凸透镜应放在A、B点之间
D．凸透镜应放在A点左侧
【答案】D
【解析】
【分析】
解答此题要明确以下知识点：凸透镜如果成像在同一侧的话应该是成虚像，并且像距大于物距。
【详解】
AB．凸透镜成实像时，物与像在异侧，且物近像远像变大．如果凸透镜放在C点右侧，那么当点光源放在A点时，成像在A点左侧，而不是右侧的B，故选项AB均错误；
C．当光源在A点时，像在透镜另一侧，说明成实像，那么像距应在一倍焦距外，这样当点光源在B点时就也会在相对于B的另一侧成实像，（也就是A的一侧）而不是成像在C点．故选项C错误；
D．如果凸透镜放在A点左侧，那么当点光源放在A点时，成像在B点，当点光源放在B点时，成像在C点，成像都是虚像．故选项D正确． 故选D．
3．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物 距变化的关系图线如图所示．图线中 A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是
探究凸透镜成像规律
一、单选题：
1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（ ）
A．u=20cm时，成倒立缩小的像 B．u=15cm时，成正立放大的像
C．u=9cm时，成倒立缩小的像 D．u=5cm时，成倒立放大的像
2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（ ）
A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm
3、物体通过凸透镜可成（ ）
A．正立、缩小的虚像 B．正立、放大的虚像
C．倒立、放大的虚像 D．正立、放大的实像
4、放幻灯时，幻灯片应放在（ ）
A．透镜的焦点以内 B．透镜的两倍焦距以外
C．透镜焦点以外的任一位置 D．透镜两倍焦距以内，一倍焦距以外
5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm处向15cm处移动时，则（ ）
A．像变大，像距变大 B．像变小，像距变小
C．像先变小后变大，像距变大 D．像先变小后变大，像距变小
二、填空题：
6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．
7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使
烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透
镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．
8、 在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．
.
凸透镜成像
一、选择题
1、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图3所示的位置时，恰能在光屏上得到一个清晰、缩小的像。利用这种成像规律可以制成( )
A．潜望镜 B．照相机 C．幻灯机 D．放大镜
2、关于照相机和幻灯机所成像的性质，下列哪种说法正确:
A．照相机成的是正立缩小的实像,幻灯机成的是正立放大的虚像;
B．照相机成的是倒立缩小的虚像，幻灯机成的是正立放大的实像;
C．照相机成的像是倒立缩小的实像，幻灯机 成的像是倒立放大的实像; 评卷人 得分
.
D．照相机成的是正立缩小的实像，幻灯机成的是正立放大的实像．
3、幻灯机是利用凸透镜哪种成像规律制成的:
A．u＞2f，凸透镜成缩小的实像;
B．u＜f，凸透镜成放大的虚像;
C．2f＞u＞f，凸透镜成放大的实像．
4、小军的爷爷两眼昏花，但酷爱学习，尊敬长辈的小军用节省下来的零花钱给爷爷买了一个放大镜．当小军的爷爷用放大镜看报纸时，他看到的文字是:
A正立放大的虚像; B正立放大的实像;
C倒立缩小的实像 ; D．倒立放大的实像.
5、用照相机照相时，物体在胶卷上形成:
A.缩小的倒立实像; B.放大的正立实像;
C.缩小的正立实像; D.缩小的倒立虚像.
6、如图所示，一玻璃砖内有一凸形空气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后光线会（ ） .
A．仍然平行 B．会聚
C．发散 D．无法判断
7、下列说法中，错误的是（ ）
A．凡是凸透镜所成的实像都是物、像分别在凸透镜的两侧
B．凡是凸透镜所成的虚像都是物、像都在凸透镜的同侧
C．凸透镜所成的实像都是倒立的
D．凸透镜所成的虚像可能是放大的、也可能是是缩小的
凸透镜成像规律练习题八年级物理试卷答案
1.物体到凸透镜的距离__________时，成倒立缩小的像；物体到凸透镜的距离等于2倍焦距时，像到凸透镜的距离为__________，成的像是__________立的，大小与物体__________.
2.物体到凸透镜的距离_________时，成倒立放大的实像；物体到凸透镜的距离为__________时不成像；当物体到凸透镜的距离__________时，成正立、放大的虚像.
3.照相机是根据凸透镜能成__________像的光学原理制成的.照相机的调焦装置是用来调节镜头到__________的距离的，当拍摄近的景物时，镜头要往前冲，离胶片__________一些.光圈是用来控制进入镜头的__________多少的；快门是用来控制曝光__________的.
4.投影仪是根据凸透镜能成__________像的光学原理制成的.在投影时由于屏幕上的画面太小，同学们看不清楚，需让画面再大些，调节的方法是，向__________调镜头（填“上”或“下”），同时投影仪与屏幕的距离要__________.
1大于二倍焦距 等于2倍焦距 倒 相等
2大于一倍焦距小于二倍焦距 一倍焦距 小于一倍焦距
3成倒立缩小的实像 景物 远 景物 大小
4倒立放大的虚像 下 远
一、填充题
1．凸镜、凹透镜、凸透镜和平面镜中，能会聚太阳光的是______镜。
2．有一焦距为f的凸透镜，若把烛焰放在离凸透镜2f以外，则在凸透镜的______侧成______实像，光学装置______就是利用这一规律制成的。
3．小孔成像是由于光的______成的像，平面镜成像是由于光的______成的像，透镜成像是由于光的______成的像。
4．利用凸透镜不仅可以______光线，而且能成像，这种由______光线会聚而成，能显示在屏上的像叫实像。
二、是非题在研究凸透镜成像规律的实验中，判断以下结论是否正确。
凸透镜成像规律试题及答案
1 / 131 探究凸透镜成像规律
一、单项选择题：
1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为以下各值时，对像的性质判断
正确的选项是〔 〕A．u=20cm时，成倒立缩小的像 B．u=15cm时，成正立放大的像
C．u=9cm时，成倒立缩小的像 D．u=5cm时，成倒立放大的像
2、物体到凸透镜距离为 10cm时，成倒立放大的实像，当物体到该透镜的距离为
成倒立缩小的实像，那么该凸透镜的焦距 f的范围为〔 〕
18cm时，
A．10cm＜f＜18cm B．5cm＜f＜9cm C．9cm＜f＜10cm D．18cm＜f＜20cm
3、物体通过凸透镜可成〔 〕
A．正立、缩小的虚像 B．正立、放大的虚像
C．倒立、放大的虚像 D．正立、放大的实像
4、放幻灯时，幻灯片应放在〔 〕
A．透镜的焦点以内 B．透镜的两倍焦距以外
C．透镜焦点以外的任一位置 D．透镜两倍焦距以内，一倍焦距以外
5、某凸透镜的焦距为 10cm，当物体沿主光轴从距离透镜 30cm处向15cm处移动时，那么〔 〕
A．像变大，像距变大 B．像变小，像距变小
C．像先变小后变大，像距变大 D．像先变小后变大，像距变小
二、填空题：
6、当物距在 1倍焦距和 2倍焦距之间时，像距 ________焦距，得到了 ________实像．
7、在“研究凸透镜成像〞的实验中，为了使像成在光屏的中心，必须使
烛焰、透镜、光屏的中心大致在 ___________．实验中，物体距离凸透
镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是 _________．8、在凸透镜成像时，当物体由很远处以速度
像与物体间的距离是 ________，像移动的速度是
v匀速移近，直到接触凸透镜的整个过程中，
________．
专业资料
精心整理 实验专题（二）------探究凸透镜成像特点
一、提出问题：凸透镜成像，像的大小、正倒、虚实跟物距有什么关系？
二、实验器材：带刻度的光具座、蜡烛、光屏、透镜（焦距在10～20 cm之间）、刻度尺．
三、实验步骤：
1、先测出透镜的焦距：让凸透镜在阳光下来回移动，找着最小、最亮的点，用刻度尺量出亮点与凸透镜的距离，这就是这个凸透镜的焦距．
2、实验探讨像的大小、正倒、虚实跟物距的关系：
[方案]
①把透镜放在光具座标尺中央，从透镜的位置开始在左右两边的标尺上用粉笔标出等于焦距和2倍焦距的位置．
②点燃蜡烛，调整它们的高度，使烛焰、凸透镜、光屏的中心大致在同一高度．
③把蜡烛放在离凸透镜尽量远的位置上，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离．把数据记录在表格中．
④继续把蜡烛向凸透镜靠近，观察像的变化是放大还是缩小，是正立还是倒立，蜡烛与凸透镜、凸透镜与光屏的距离测出，将数据记录在表格中．
⑤当蜡烛到一定位置上时，光屏没有像，用眼睛直接对着凸透镜观察蜡烛的像，把蜡烛与凸透镜、像与凸透镜的距离，像是放大还是缩小的，像的正倒，填入表格中．
物距（u） 像距（v） 正倒 大小 虚实 应用 特点 物，像的位置关系
u＞2f 2f＞v＞f 倒立 缩小 实像 照相机、摄像机 - 物像异侧
u=2f v=2f 倒立 等大 实像 精确测焦仪 成像大小的分界点 物像异侧
2f＞u＞f v＞2f 倒立 放大 实像 幻灯机、电影、投影仪 - 物像异侧
u=f - - - 不成像 强光聚焦手电筒 成像虚实的分界点 -
初三物理凸透镜成像的规律试题答案及解析
1. (5分)小丽用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，装置如图所示。实验过程中保持凸透镜的位置不变，请回答下列问题。
（1）实验前应首先调节烛焰的中心、
、光屏中心，在同一高度。 （2）改变蜡烛的位置，使其位于20cm刻度线处，再移动光屏，使烛焰在光屏上成清晰的倒立、 的实像（选填“放大”、“等大”或“缩小”）
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时烛焰在光屏上成清晰 的实像（选填“放大”、“等大”或“缩小”）
（4）改变蜡烛的位置，使其位于56cm刻度线处，小丽从透镜的左侧对过透镜可以看到一个清晰的 的像（选填“倒立”或“正立”）。利用这种成像规律可制成 。
【答案】（1）凸透镜的中心 （2）缩小 （3）放大 （4）正立 放大镜
【解析】（1）实验前应首先调节烛焰的中心、凸透镜的中心、光屏中心，在同一高度，这样做的目的时让像产生在光屏的中央；
（2）凸透镜的焦距为10cm，改变蜡烛的位置，使其位于20cm刻度线处，此时物距为40cm，物距大于两倍焦距，此时成倒立、缩小的实像，此时像距在一倍焦距和两倍焦距之间；
（3）在实验（2）的基础上，将蜡烛和光屏互换位置，此时物距在一倍焦距和两倍焦距之间，此时成倒立、放大的实像；
（4）改变蜡烛的位置，使其位于56cm刻度线处，此时物距为4cm，此时物距小于焦距，此时成正立、放大的虚像，利用这种成像规律可制成放大镜。
【考点】 探究凸透镜成像特点
2. 在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了烛焰清晰的像，这个像一定是（ ）
A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的虚像 D．正立放大的实像
【答案】A
【解析】有题意可知，凸透镜的焦距f=10cm，点燃的蜡烛放在距凸透镜15cm处，物距u=15cm，f＜u＜2f，由凸透镜成像特点可知，在凸透镜另一侧的光屏上会得到倒立放大的实像。
【考点】凸透镜成像特点的应用
3. 图甲是城市很多路口安装的监控摄像头，它可以拍摄违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个凸透镜，它的工作原理与 相似。图乙和丙是一辆汽车经过路口时与一辆自行车相撞后拍摄的两张照片，由图可以看出汽车所成的像变小，与此对应的像距变 。
【答案】照相机 小
【解析】照相机、摄像机都是根据物距大于2倍焦距时，成倒立、缩小实像的原理制成的．
并且物距越大，所成的像越小．从图片上看，丙图所成的像比乙图所成的像小，所以丙图的像距小于乙图的像距，而物距大于乙图的物距． 【考点】凸透镜对光的作用
4. 在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．
（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个
的光斑．图（1）是调整完成的状态，该透镜焦距f= cm；
（2）小滨按照图（2）装好实验器材，只移动透镜的情况下，无论怎样调节都不能在光屏上成清晰的像，由此，他猜想造成上述现象的原因是 ；
（3）当蜡烛在光具座A处时，光屏在B处得到了烛焰清晰的像，如图（3）所示，现将蜡烛由A处向左移动s到C处，为再次在光屏上成清晰的像，则他应将光屏向 移动（选填“左”或“右”），移动距离s′ s（选填“＜”或“＞”）；这次成的 实像（填像的特点）．
【答案】（1）最小最亮 10 （2）蜡烛和光屏间的距离较小 （3）左 > 倒立放大
【解析】（1）我们知道，让一束平行光正对着凸透镜照射时，在其后光线会聚于一点，该点到透镜的距离即为凸透镜的焦距，而这一点就是一个最小、最亮的光斑；再由图1可知，这段距离为10cm，故凸透镜的焦距就是10cm；
（2）在图2中，蜡烛与光屏间的距离是35cm，我们知道，凸透镜成像时，像与物的最短距离是4f=40cm，且是物体在凸透镜的2倍焦距时的成像情景，故现在不能在光屏上呈现像的原因是蜡烛和光屏间的距离较小。
（3）由于A点处于凸透镜的1倍焦距与2倍焦距之间，故所成的像是倒立、放大的实像；如果蜡烛像左移动到C点时，物距增大，则像距减小，故光屏应向左移动，此时物距在没有大于2倍焦距时，物距的增量大于s小于像距的增量s′，即s′>s。
【考点】凸透镜成像
5. 在“探究凸透镜成像的规律“的实验中，凸透镜焦距为15cm，把蜡烛放在凸透镜前25cm处，光屏上可承接到烛焰放大、倒立、淸晰的实像，然后保持凸透镜位置不变，将蜡烛缓慢向凸透镜靠近．最终停在距凸透镜20cm处，为在光屏上得到烛焰清晰的实像，则光屏的移动方向和光屏上所得到像的大小变化分别是（ ）
A．靠近凸透镜，变大 B．远离凸透镜，变大
C．靠近凸透镜，变小 D．远离凸透镜，变小
【答案】B
【解析】凸透镜成像规律为：当u2f时，成倒立、缩小的实像，物、像分居凸透镜两侧；成实像时，物距与像距之间的变化关系是“物近像远像变大”。读题可知凸透镜焦距为f=15cm，所以物距为25cm和20cm都大于一倍焦距而小于两倍焦距，都成倒立放大的实像。当物距由25cm减小到20cm时，由“物近像远像变大”可得物距变小，像距变大，像变大，故光屏应远离凸透镜，像的大小变化为“变大”，B选项符合题意，选填B。答案：B
【考点】凸透镜成像规律应用
6. （3分）在探究凸透镜成像规律的实验中。当点燃的蜡烛、凸透镜和光屏分别置于如图甲所示A、O、B位置时，在光屏上C处会得到一个倒立、 的实像（选填“放大”“缩小”或“等大”）。当蜡烛燃烧一段时间后，则烛焰的中心可能在光屏上 （选填“C”、“D”或“E”）处仍能得到一个清晰的像。在光屏上获得清晰的像后，小明取了一副近视眼镜放在凸透镜前(如图乙所示)，观察到光屏上的像变模糊了，为了要使光屏上再次成清晰的像，应该将光屏适向 移(选填“左”或“右”)。
【答案】缩小；D；右
【解析】从图中得到物距大于像距，成倒立、缩小的实像，当蜡烛燃烧一段时间后，烛焰的中心可能在光屏上D处仍能得到一个清晰的像。在凸透镜的前面放一个近视眼镜，近视眼镜是凹透镜，凹透镜使原来会聚成像的光线推迟会聚，光屏要向右远离透镜。
【考点】凸透镜成像的规律的应用
7. （6分）在用焦距为10cm的凸透镜来探究成像规律的实验中。
（1）如图所示，将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度。其目的是使像成在
。
（2）当烛焰距凸透镜15cm时，移动光屏，可在光屏上得到一个清晰的倒立、_________(选填“放大”或“缩小”)的实像。
（3）把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜。给“眼睛”戴上远视眼镜，使烛焰在“视网膜”上成一清晰的像。若取下远视眼镜，为使光屏上得到清晰的像，应将光屏___________(选填“远离”或“靠近”)凸透镜。
（4）若保持蜡烛的位置不动，把凸透镜从距离蜡烛一倍焦距处向蜡烛移动2cm，可以从 （填“光屏一侧”或“蜡烛一侧”）通过凸透镜观察到蜡烛正立、 的虚像， 就是利用了这一成像规律。
【答案】（1）使像成在光屏的中央；（2）放大；（3）远离；（4）光屏一侧；放大；放大镜
【解析】（1）点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度。其目的是使像成在光屏的中央；
（2）凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，物距大于焦距小于2倍焦距，可在光屏上得到一个清晰的倒立、放大的实像；
（3）给“眼睛”戴上远视眼镜，远视眼镜是凸透镜，使烛焰在“视网膜”上成一清晰的像，“视网膜”要靠近凸透镜．取下远视眼镜，光屏上得到清晰的像，光屏要远离凸透镜；
（4）若保持蜡烛的位置不动，把凸透镜从距离蜡烛一倍焦距处向蜡烛移动2cm，物距小于焦距，从光屏一侧通过凸透镜观察到蜡烛正立、放大的虚像，放大镜就是利用了这一成像规律。
【考点】探究凸透镜成像规律
8. 艾力同学在做“研究凸透镜成像规律”的实验，在光屏上得到一个清晰的倒立的实像，如图甲所示，利用这种原理能制成 （选填“照相机”，“幻灯机”或“放大镜”）；然后他把一副放在太阳光下会产生如图乙所示情形的眼镜放在蜡烛和透镜之间，为了在光屏上能再次得到清晰的像，他应将光屏向 移动（选填“左”或“右”）。
【答案】照相机，右
【解析】由图可知，u﹥v。由于照相机的原理：当u﹥2f时，成倒立、缩小的实像，f﹤v﹤2f，u﹥v。所以，利用这种原理能制成照相机；由于眼镜放在太阳光下，光斑变大，所以，此眼镜为凹透镜。把眼镜放在蜡烛和透镜之间，对光有发散作用，为了在光屏上能再次得到清晰的像，他应将光屏向右移动。
【考点】凸透镜成像的规律；透镜对光的作用
9. （10分）在探究凸透镜成像规律时，调节光具座上依次排列的烛焰、凸透镜和光屏，使它们的中心大致在同一高度，当物距为18cm时，移动光屏，可在光屏上得到一个的等大、倒立的实像．
（1）该凸透镜的焦距是 cm． （2）当物距为15cm时，移动光屏，可得到一个清晰的倒立、 的实像。在放大镜、照相机和投影仪中，成像情况与此类似的是 ．
（3）当烛焰逐渐远离凸透镜时，烛焰所成的实像将 （选填“变大”或“变小”），光屏应 凸透镜（选填“远离”或“靠近”）．
【答案】（1）9 （2）放大 投影仪 （3）变小 靠近
【解析】凸透镜成像特点：物距等于2f时成倒立等大的实像，确定焦距的大小；当物距处于f和2f之间时，成倒立放大的实像，幻灯机和投影仪是根据这个原理制成的；当物距大于2f时，成倒立缩小的实像，照相机根据这一原理制成的。（1）当物距为18cm时，光屏上得到一个等大、倒立的像，所以18cm=2f，则f=9cm；（2）焦距f=9cm，则二倍焦距2f=18cm，若物距等于15cm，物距处于f和2f之间，此时成倒立放大的实像，在放大镜、照相机和投影仪中，成像情况与此类似的是幻灯机。（3）根据成实像时，物近像远像变大，物远像近像变小可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小，距透镜的距离将变小，故光屏也应远离透镜。
【考点】凸透镜成像的规律
10. 在神十上，王亚平利用水袋和金属圈做成了一个水膜，加水后形成水球，并看到了她的“倒影”，如图所示。关于此现象，下列说法中正确的是（ ）
A．水球上的“倒影”是虚像
B．此“倒影”和小孔成像的原理相同
C．此“倒影”成在王亚平和水球之间
D．利用此“倒影”成像原理可以制成的光学仪器之一是照相机
【答案】D
【解析】凸透镜成像时，虚像同侧正，实像异侧倒；照相机的原理：当u﹥2f时，成倒立、缩小的实像，
f﹤v﹤2f，u﹥v。水球相当于一个凸透镜，王亚平的像是倒立、缩小的实像，所以，利用此“倒影”成像原理可以制成的光学仪器之一是照相机。故选D
【考点】凸透镜成像的规律
11. 2013年6月20日，我国宇航员王亚平在“天宫一号”完成了太空授课。如图是她做水球透镜实验时的情景，通过水球可以看到她的像。以下有关像的判断及成像规律的应用，说法正确的是（ ）
