红外遥控系统设计报告

智能红外线家电遥控系统的设计智能家居一词越来越被人们接受和重视，我们现在的生活中，智能化家居已经成为一种趋势。

其中，红外线遥控具有普遍适用和方便快捷的特点。

在这样的背景下，设计一款智能红外线家电遥控系统，必将会为我们的生活带来很大的便捷。

本文旨在探讨这一系统的设计。

一、系统原理智能红外线家电遥控系统主要通过单片机、红外线接收器、图形显示屏幕等多种设备组成。

其中单片机起到中央处理器的作用，红外线遥控器作为数据传输的媒介，图形显示屏幕用于显示数据。

具体的操作流程分为两个部分，首先是红外线遥控器将指令发到红外线接收器，接收器将指令转化成电信号并通过单片机进行解码和分析，最终将指令发送到家电设备中，并得到其反馈反馈信息一并展示在屏幕上。

二、系统功能1. 红外线信号学习功能：系统具备对各种红外线遥控器的学习功能，只需在红外线接收器的学习模式下进行按键操作即可。

2. 智能控制功能：系统可以集中管理所有家电设备，并通过文字显示屏幕实现一键智能控制。

3. 个性化设置功能：用户可以根据自己的需求进行设定，例如增删家电设备、修改配置等。

4. 语音控制功能：通过语音识别技术，用户可以轻松地使用语音来控制家电设备，实现更为智能化的使用。

三、技术实现1. 硬件部分主控芯片：采用运行速度较快的STC15C2K32S2单片机红外线接收器：采用51单片机作为核心的晶振式红外线接收器，接受到指令后通过串口将数据发送到单片机进行解码和处理。

图形显示屏幕：采用4.3英寸TFT彩屏，显示效果清晰，界面友好。

2.软件部分程序语言：采用C语言编写程序框架：主要分为4个模块，分别为红外线接收、指令解析处理、数据操作及图形界面显示。

总体设计思路：程序框架应采用不阻塞的事件循环，保证程序能够快速响应用户的操作。

四、系统优势1. 管理方便：通过集中管理所有家电设备，用户可以轻松对其进行控制和调整，大大节省了时间和精力。

2. 操作简单：利用红外线的特性，整个系统的操作非常简单，只需按下设备遥控器即可控制设备。

简易红外遥控系统实验报告2008211208班08211106号史永涛班内序号：01指导教师：***本次课程设计在实验室度过了两周时间，但接到实验任务却是暑假前的事了，由于已经有别班同学事先做过了相同的实验，所以我在暑假期间已经询问了一些实验中的注意事项和核心内容，为开学后的实验做好了充分的准备。

本次实验可分为三个步骤：1、实验前的准备工作，画出电路图，列出自己实验中需要用到的各个芯片，并得到各芯片的管脚图和功能表，对各个芯片应有自己的一定程度的理解。

2、搭建电路，电路分为发射和接收两部分，搭建的时候应有一定的整体意识，同时应注意好细节问题，比如各模块间应隔开一定的距离，方便后期的调试，使各模块间相互独立，而搭线时应注意VCC和地线的连接，有时前期细节的不注意需要后期调试花费大量的时间去弥补。

3、电路调试与改进。

这是本次实验中的核心问题，因为实验要求中要求发射与接收的距离大于两米，而发射端和接收端的调试对于接收距离的影响十分关键，尤其是接收端，由于使用的是CX20106芯片，必须较为全面的理解了CX20106的功能，才能正确调配CX20106周围的电阻、电容的值，从而使实验最终成功。

一、实验要求1、遥控对象8个，被控制设备用LED分别代替，LED发光表示工作。

接收机与发射机的距离不小于2米。

2、8 路设备中的一路为 LED 灯，用指令遥控 LED 灯亮度，亮度分为 8 级并用数码管显示级数。

在一定的发射功率下，尽量增大接收距离。

增加信道干扰措施。

二、选择芯片74ls147、MC145026、MC145027、按键开关、拨码开关、红外发射管、红外接收管、NE555、CD4069、LED灯、7段数码管、电阻、电容、CX20106、CD4514。

三、具体电路图1、发射部分（1）调制放大首先使用74ls147进行编码，八路开关控制高低电平接入74LS147优先编码，转换成三路信号，连接MC145026的数据端（D6~D8）。

简易红外遥控系统设计报告电子工程学院一、需求分析红外线遥控实际上就是红外通信应用。

红外通信由来已久,进入90年代,这一通信技术又有新的发展,应用范围更加广泛。

1995年，一个由部件、计算机系统、外围设备和电信厂商组成的大型集团──红外数据协会(IrDA)就红外通信的一套标准达成一致。

红外数据协会开发的这种新的无线通信标准还得到PC机产业的有力支持。

主要的开发厂商，如微软、苹果、东芝和惠普公司，已推出了在计算机之间采用这种高速红外数据通信的PC机、笔记本计算机、打印机和手持式个人数字助理(PDA)设备。

此外，红外通信的连通性已用在大多数新的笔记本计算机中，并成为一种最具成本效益和便于使用的无线通信技术而问鼎市场。

本次课程设计所制作的简易红外遥感系统，是上述实际应用系统的模型，它包括红外遥控的发射和接收，在系统本身的基础上，如果加上软件控制的可编程芯片，使其功能多样化，应用前景会更加广泛。

二、设计任务设计并制作红外遥控发射机和接收机。

设计要求：（1）遥控对象：8个，被控对象用LED代替，LED发光表示工作。

（2）接收机发送距离不小于2米。

（3）8路设备中的一路为LED灯，用指令遥控LED灯亮度，亮度分为8级并用数码管显示级数。

（4）在一定功率下，尽量增大接收距离。

（5）增加信道抗干扰措施。

（6）尽量降低电源功耗。

三、系统模块划分整个红外遥控系统分为发送模块和接收模块。

其中发送模块分为信号产生、编码、调制、功放、发送部分；接收模块分为放大滤波、解调、译码、LED和数码管显示部分。

1、红外遥控发射机2、2、红外接收机五、各模块详细电路 （1）发送部分：发送模块中信号的产生由8个按动开关产生，断开为高电平、闭合为低电平，8个高低电平信号并行输入优先编码器74LS147。

、74LS148编码后，输入MC145026，编码芯片MC145026可对9位输入信息（地址位A1～A5，数据位D6～D9）进行编码，编码后每个数据位用两个脉冲表示：“1”编码为两个宽脉冲；“0”编码为两个窄脉冲；“开路”编码为一宽脉冲和一窄脉冲交叉。

红外遥控系统设计实验报告1.设计任务与要求（1）设计任务设计一个红外遥控发射、接收系统。

（2）基本要求1）控制系统具有一个发射装置和一个接收装置；2）发射装置具有4个按键开关，能够控制装置分别发射4种不同编码的红外光束；3）接收装置能够接收、解调出相应的控制信号，并在4个LED上分别显示；4）遥控距离应大于5m；5）遥控系统的载波频率为38kHz；6）能对系统地址进行设置，地址数不小于16种。

7）参考器件数据手册，设计满足上述功能的红外遥控电路；8）在通用板上实现红外遥控系统；9）利用数字示波器记录红外发射信号、解调后的红外接收信号。

2.电路设计过程红外遥控系统结构框图：图1 发射装置框图图2 接收装置框图参考PT2262与PT2272的介绍说明书，得到基本电路图：PT2262电路基本设计图PT2272电路基本设计图因为至少需要16位地址，因此需要4位地址调节开关，4位发射装置按键开关，因此选择PT2262、PT2272芯片上的1～4号为地址选取开关，10～13为发射装置按键开关以及LED灯的连接处，其余接口直接接地。

由于选取的红外发射管的型号为IR333，其最大持续电流为100mA，因此要让红外发射器与一个电阻串联以降低电流。

查说明书得到IR333在电流为100mA情况下正常工作时，两端电压为1.4V ，而9013三极管在饱和工作时，饱和电压为0.6V ，因此：4.5 1.40.6()25100()V R mA --≥=ΩPT2262的15和16两端的电阻为内部震荡电阻按规定接入430K-470K 之间的即可。

3. 标有元件值的电路图NET_1R2R3R4R5R6R7R81kΩ R91kΩ 1kΩ S5键 = A S6键 = A S7键 = A S8键 = APT2262电路图NR91kΩR10SS6键 = AS7键 = AS8R2R4R6X LXLEPT2272电路图4.系统的性能测试过程上面两幅图是从PT2272接收端截获的一段波形，前一幅是发射端每按一次按键，接收端接收到的波形，它由一组一组的字码共4组组成，每组字码之间有同步码隔开；后一幅是放大的一组字码，由图可知：一个字码由12位AD码（地址码+数据码，比如8位地址码加4位数据码）组成，每个AD位用两个脉冲来代表：两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。

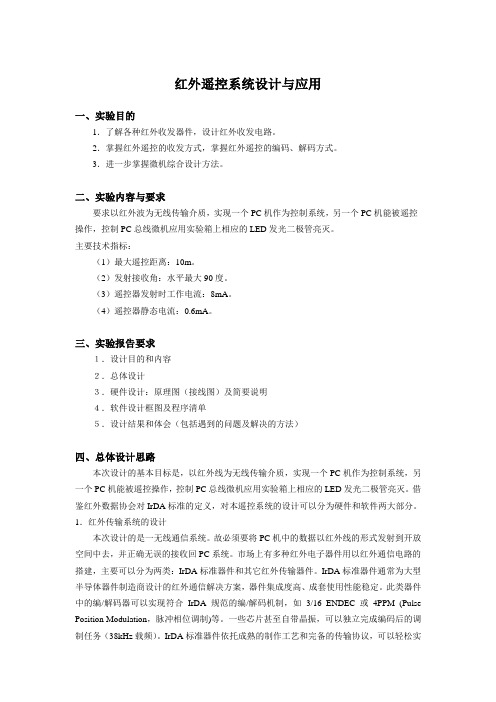

红外遥控系统设计与应用一、实验目的1．了解各种红外收发器件，设计红外收发电路。

2．掌握红外遥控的收发方式，掌握红外遥控的编码、解码方式。

3．进一步掌握微机综合设计方法。

二、实验内容与要求要求以红外波为无线传输介质，实现一个PC机作为控制系统，另一个PC机能被遥控操作，控制PC总线微机应用实验箱上相应的LED发光二极管亮灭。

主要技术指标：（1）最大遥控距离：10m。

（2）发射接收角：水平最大90度。

（3）遥控器发射时工作电流：8mA。

（4）遥控器静态电流：0.6mA。

三、实验报告要求１．设计目的和内容２．总体设计３．硬件设计：原理图（接线图）及简要说明４．软件设计框图及程序清单５．设计结果和体会（包括遇到的问题及解决的方法）四、总体设计思路本次设计的基本目标是，以红外线为无线传输介质，实现一个PC机作为控制系统，另一个PC机能被遥控操作，控制PC总线微机应用实验箱上相应的LED发光二极管亮灭。

借鉴红外数据协会对IrDA标准的定义，对本遥控系统的设计可以分为硬件和软件两大部分。

1．红外传输系统的设计本次设计的是一无线通信系统。

故必须要将PC机中的数据以红外线的形式发射到开放空间中去，并正确无误的接收回PC系统。

市场上有多种红外电子器件用以红外通信电路的搭建，主要可以分为两类：IrDA标准器件和其它红外传输器件。

IrDA标准器件通常为大型半导体器件制造商设计的红外通信解决方案，器件集成度高、成套使用性能稳定。

此类器件中的编/解码器可以实现符合IrDA规范的编/解码机制，如3/16 ENDEC或4PPM (Pulse Position Modulation，脉冲相位调制)等。

一些芯片甚至自带晶振，可以独立完成编码后的调制任务（38kHz载频）。

IrDA标准器件依托成熟的制作工艺和完备的传输协议，可以轻松实现各种复杂的红外信息传输系统。

但是实际应用中，在很多情况下不需要使用这些芯片就可以达到无线传输或遥控的目的。

第1篇一、实验目的1. 掌握红外遥控的基本原理和设计方法。

2. 了解红外遥控系统的组成和功能。

3. 学会使用红外遥控器件，实现基本的遥控功能。

4. 提高电子电路设计和编程能力。

二、实验原理红外遥控技术是一种通过红外线进行信号传输的控制技术。

它利用红外线作为载波，将控制信号（如按键信息）调制到红外线中，通过红外发射器发射出去，再由红外接收器接收并解调，最终实现对设备的控制。

三、实验器材1. 红外发射器2. 红外接收器3. 电脑4. 单片机（如STC89C52）5. 电阻、电容、二极管等电子元件6. 实验电路板7. 编程软件（如Keil）四、实验步骤1. 电路搭建：根据实验要求，搭建红外发射器和接收器的电路。

电路主要包括单片机、红外发射二极管、红外接收头、电阻、电容等元件。

2. 程序编写：使用编程软件编写单片机程序，实现红外遥控的基本功能。

程序主要包括以下部分：- 红外接收模块：读取红外接收头接收到的红外信号，并进行解调。

- 红外编码模块：将解调后的红外信号转换为对应的按键信息。

- 控制模块：根据按键信息，实现对设备的控制。

3. 实验测试：将编写好的程序烧录到单片机中，进行实验测试。

测试内容包括：- 红外发射器是否能够正常发射信号。

- 红外接收器是否能够正常接收并解调信号。

- 单片机是否能够正确识别按键信息，并实现对设备的控制。

4. 结果分析：根据实验结果，分析红外遥控系统的性能，如响应速度、控制距离等。

五、实验结果与分析1. 红外发射器测试：实验结果表明，红外发射器能够正常发射信号，且信号强度足够远距离传输。

2. 红外接收器测试：实验结果表明，红外接收器能够正常接收并解调信号，且解调准确率较高。

3. 单片机控制测试：实验结果表明，单片机能够正确识别按键信息，并实现对设备的控制。

控制响应速度较快，满足实验要求。

4. 结果分析：通过本次实验，我们掌握了红外遥控的基本原理和设计方法，了解了红外遥控系统的组成和功能。

数字系统课程设计报告第一部分设计题目及要求本次课程设计的题目及要求如下：一、设计题目红外线遥控接收器二、设计步骤1、EDA实验板组装调试参照提供的EDA实验板电路原理图、PCB图以及元器件清单进行电路板的组装。

电路板组装完成后，编写三个小程序进行电路板测试。

2、红外遥控系统的设计（1）发射编码部分使用指定的元器件在万用板上完成红外遥控器的制作。

（2）接收解码部分接收解码用VHDL语言编写程序，在EDA实验板上实现解码。

二、功能要求1、将一体化红外接收解调器的输出信号解码（12个单击键、6个连续键，单击键编号为7－18，连续键编码为1－6），在EDA实验板上用七段数码管显示出来。

2、当按下遥控器1—6号连续键时，在EDA实验板上用发光二极管点亮作为连续键按下的指示，要求遥控器上连续键接下时指示灯点亮，直到松开按键时才熄灭，用于区别单击键。

3、EDA实验板上设置四个按键，其功能等同于遥控器上的1—4号按键，当按下此四个按键时七段数码管分别对应显示“1”、“2”、“3”、“4”。

4、每当接收到有效按键时，蜂鸣器会发出提示音。

第二部分设计分析本次课程设计包括两大部分，一是电路设计及电路焊接，二是程序的设计及编写。

电路部分，根据题目要求，要做到红外发送，显然整个电路系统要分为红外发射和红外接收两个电路，分别做到红外的编码发射和译码接受，再在接收板上显示接受到的红外信号。

另外还包括一个从电脑下载程序到芯片上的下载线电路。

一、红外发射电路本次课程设计的红外遥控器由红外遥控专用芯片PT2248作为编码及发送部分，PT2248最大可用作18路红外遥控系统的编码，其内部己集成了38kHz的红外载波振荡及相应的数字脉码调制电路，只需外接3×6的矩阵式按键、红外发光二极管及其驱动电路等少量元器件便可完成编码发送的功能。

由PT2248和少量外围元件组成的红外遥控发射电路如下图所示芯片的发送指令由12位码组成，其中C1～C3是用户码，可用来确定不同的模式。

多功能红外线遥控器的设计方案一、设计背景随着家庭中电子设备的增多，如电视、空调、音响等，每个设备都配备了专用的遥控器，这不仅给用户带来了不便，容易造成遥控器的混淆和丢失，而且众多遥控器的存在也占用了大量的空间。

因此，设计一款能够集成多种设备控制功能的多功能红外线遥控器具有重要的现实意义。

二、设计目标1、集成多种常见电子设备的控制功能，如电视、空调、音响、DVD 播放器等。

2、具备简单直观的操作界面，方便用户快速上手。

3、支持自定义按键功能，满足用户个性化的需求。

4、具有良好的兼容性，能够适配不同品牌和型号的设备。

5、采用低功耗设计，延长电池使用寿命。

三、硬件设计1、微控制器选择一款性能稳定、功耗低的微控制器，如 STM32 系列。

它负责处理用户的操作指令、编码红外线信号以及与其他硬件模块的通信。

2、红外线发射模块采用红外线发射二极管，通过微控制器的控制，发射特定编码的红外线信号。

为了增强发射功率和覆盖范围，可以使用多个发射二极管并联的方式。

3、按键模块设计一个矩阵式的按键布局，包括数字键、功能键、方向键等。

按键采用轻触式开关，具有良好的手感和可靠性。

4、显示屏选用液晶显示屏（LCD）或电子纸显示屏（EPD），用于显示当前控制的设备类型、操作状态等信息。

5、电源模块采用干电池或可充电锂电池作为电源，并设计相应的电源管理电路，确保系统稳定供电。

四、软件设计1、系统初始化在遥控器启动时，进行硬件设备的初始化，包括微控制器的配置、显示屏的初始化、按键扫描的设置等。

2、按键处理程序实时监测按键的按下和释放动作，根据按键的编码执行相应的操作。

例如，切换控制设备类型、调整音量、切换频道等。

3、红外线编码程序根据不同设备的红外线编码协议，将用户的操作指令转换为相应的红外线编码信号。

同时，支持用户自定义红外线编码，以适配一些特殊的设备。

4、设备库管理程序建立一个设备库，存储常见电子设备的品牌、型号和对应的红外线编码信息。

红外遥控开关设计报告一、设计要求（1）设计具有红外遥控功能的开关，可以进行家用电器如（电灯、电风扇等）的开关控制。

（2）进行电路原理图设计（用PROTEL等电路设计软件）（3）用multisim进行仿真（4）进行PCB（印制电路板）设计（用PROTEL等电路设计软件）二、设计的作用、目的随着科学技术的飞速发展，人们的物质、文化生活水平日益提高，各种各样的家用电器走进了千家万户，其中，遥控器的发明，使人们的生活大大方便了。

遥控器有很多优点，相对于电源开关：电源开关广泛应用于汽车、通讯、电脑、家用电器、玩具工厂、仓库、家庭居室以及办公室等场所。

传统的机械式电源开关存在接触电阻大、易磨损、可靠性低以及寿命短等缺点，而红外遥控开关可以解决这一问题。

红外遥控开关是无触点电子开关，不产生电火花，安全、方便、在可燃气体等场所使用尤为安全；用电视机的遥控器就可以实现开关操作，安装和代换都很方便，可以用它代换家居中非常普及的墙壁开关，在小家电领域具有广泛的实用价值；将它用于石油存储、液化气、天然气等化工设备中，大大提高了设备的工作安全性与可靠性。

本设计的目的，就是建立在红外遥控器的诸多优点上。

三、设计的具体实现1.系统概述我们想要解决的问题是，用手中的红外线发射器去发射红外信号，将此红外信号经过某一点路，以控制开关的通断，从而实现对电路的控制。

从整体的逻辑思维来看，我们需要四个部分的电路，首先要有接受红外信号的装置，然后经过处理电路的某种处理，接下来，指令到达执行电路，执行我们设定的结果。

除上面的分析的四部分外，电路还需要能源装置，就是供电的部分。

电路大体结构如下：因此，找我们上面的分析电路必须有一个红外线接收装置，用以接受红外信号。

接收到红的外信号，必须经过处理，才能对开关进行控制，因此，我决定将接收到的红外信号按照大多数资料上所提供的参考电路，用一个集成块处理。

在查阅了大量的参考资料后，利用集成块的特性，决定将收到的信号转化成电位高低的信号，用此电位高低信号作为信息，控制电路的通断。

单片机红外遥控系统设计摘要：本文主要探讨了单片机红外遥控系统的设计和实现。

首先，对红外遥控技术的原理进行了简要介绍，并对系统的硬件和软件进行了详细的设计和分析。

然后，根据设计的要求和功能需求，使用C语言编程实现了系统的核心功能。

最后，通过实验验证了系统的可行性和稳定性，并进行了性能测试。

关键词：单片机、红外遥控、系统设计、C语言编程1.引言随着科技的不断发展，红外遥控技术在遥控电子设备中得到了广泛的应用。

单片机作为控制器件，可以有效地实现红外遥控系统的设计和控制。

本文基于单片机，设计了一套红外遥控系统，并使用C语言编程实现其功能。

2.红外遥控技术原理红外遥控技术是利用红外线传输信号，控制电子设备的一种技术。

红外线是一种在光谱中不可见的电磁辐射，其波长通常在0.75到1000微米之间。

红外遥控系统由遥控器和接收器组成，遥控器通过发送特定的红外信号，接收器通过接收和解码红外信号，完成对电子设备的控制。

3.系统设计3.1硬件设计系统的硬件设计包括红外遥控器和接收器两部分。

红外遥控器由按键、红外发射器和电源组成。

接收器由红外接收器、解码器和电源组成。

3.2红外信号编码红外信号编码是指将按键信息转化为红外信号进行传输。

按键信息一般使用二进制码进行表示。

在系统设计中，可以使用NEC红外协议进行红外信号的编码和解码。

3.3系统功能设计系统的功能设计包括红外信号发送和接收两部分。

红外信号发送功能实现了将按键信息转化为红外信号发送出去，红外信号接收功能实现了接收和解码红外信号，并根据解码结果进行相应的操作，如控制电子设备的开关。

4.系统实现4.1硬件实现在硬件实现中，需要选择合适的红外发射器和接收器，并进行电路连接。

遥控器和接收器分别通过数据线进行连接，遥控器的电源通过电池供电，接收器的电源可以通过外部电源供电。

4.2软件实现软件实现主要使用C语言进行编程，通过单片机的IO口控制红外发射器和接收器，并实现红外信号的编码和解码。
