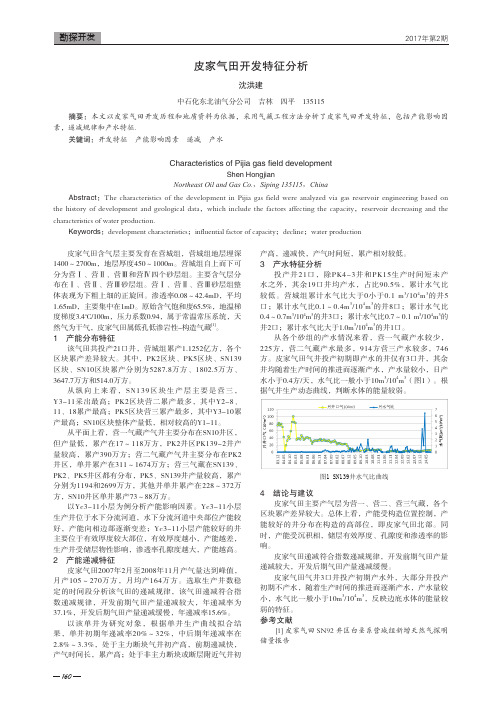

皮家气田开发特征分析

160皮家气田含气层主要发育在营城组，营城组地层埋深1400～2700m，地层厚度450～1000m。

营城组自上而下可分为营Ⅰ、营Ⅱ、营Ⅲ和营Ⅳ四个砂层组。

主要含气层分布在Ⅰ、营Ⅱ、营Ⅲ砂层组。

营Ⅰ、营Ⅱ、营Ⅲ砂层组整体表现为下粗上细的正旋回。

渗透率0.08～42.4mD，平均1.65mD，主要集中在1mD。

原始含气饱和度65.5%，地温梯度梯度3.4o C/100m，压力系数0.94，属于常温常压系统，天然气为干气，皮家气田属低孔低渗岩性-构造气藏[1]。

1　产能分布特征该气田共投产21口井，营城组累产1.1252亿方，各个区块累产差异较大。

其中，PK2区块、PK5区块、SN139区块、SN10区块累产分别为5287.8万方、1802.5万方、3647.7万方和514.0万方。

从纵向上来看，SN139区块生产层主要是营三，Y3-11采出最高；PK2区块营二累产最多，其中Y2-8、11、18累产最高；PK5区块营三累产最多，其中Y3-10累产最高；SN10区块整体产量低，相对较高的Y1-11。

从平面上看，营一气藏产气井主要分布在SN10井区，但产量低，累产在17～118万方，PK2井区PK139-2井产量较高，累产390万方；营二气藏产气井主要分布在PK2井区，单井累产在311～1674万方；营三气藏在SN139、PK2、PK5井区都有分布，PK5、SN139井产量较高，累产分别为1194和2699万方，其他井单井累产在228～372万方，SN10井区单井累产73～88万方。

以Yc3-11小层为例分析产能影响因素。

Yc3-11小层生产井位于水下分流河道，水下分流河道中央部位产能较好，产能向相边部逐渐变差；Yc3-11小层产能较好的井主要位于有效厚度较大部位，有效厚度越小，产能越差，生产井受储层物性影响，渗透率孔隙度越大，产能越高。

2　产能递减特征皮家气田2007年2月至2008年11月产气量达到峰值，月产105～270万方，月均产164万方。

第4章油气田构造分析

二、断点组合
在单井剖面上确定了断点，只能说明钻遇了断层，还不能确切掌握整条断层的特征。在多断层地区，几口井都钻遇了几个断点，哪些断点属于同一条断层?几条断层之间的关系如何?这些都需要对断点进行研究。把属于同一条断层的各个断点联系起来，全面研究整条断层的特征，这项工作称为断点组合。 (1)断点组合的一般原则在组合并间断点时，应遵循如下基本的原则： 1)各并钻遇的同一条断层的断点，其断层性质应一致，断层面产状和铅直断距应大体一致或有规律地变化。 2)组合起来的断层，同一盘的地层厚度不能出现突然变化。 3)断点附近的地层界线，其升降幅度与铅直断距应基本符合，各井钻遇的断缺层位应大体一致或有规律地变化。 4)断层两盘的地层产状要符合构造变化的总趋势。
3 2 1
562 1234 400
312 1025 400
250 205 0
1.80 1.20 1.00
4．断层封闭性研究
断层对油气具有双重作用，一是能阻挡油气运移，形成油气圈闭，它是油气藏的天然边界；二是成为油气运移的通道或注水开发时的水窜通道。即使是同一条断层，在它活动时期通常是开启性的，形成期后由于上覆地层的压实或其他作用，可以转化为封闭性。因此，研究断层的封闭性，无论在理论上，还是在油气勘探与开发的实践中，都是十分重要的。
3．断层形成时期和发育历史的研究
断层形成的相对时期是根据被它切割的地层、岩体的时代关系
来确定的。断层总是形成于被错断的最新一套地层时代之后。这种方法对于确定一次性断裂活动所形成的断层是适用的，但对同生断
层就显得太笼统了。
同生断层是沉积盆地发育过程中边断裂、边沉降、边沉积形成的。这种断层在我国东部油区特别发育，虽然它的成因是多方面的

气田开发方案设计

气田开发方案设计1. 引言气田的开发方案设计是指对气田进行综合评价和技术分析，制定合理的开发方案以达到最佳经济效益和社会效益的目标。

本文将通过分析气田的地质特征、储层特征、工程条件等因素，提出一种可行的气田开发方案设计。

2. 气田概况气田的概况是进行开发方案设计的基础，下面将对气田的地质特征、储层特征、工程条件等进行详细描述。

2.1 地质特征气田位于地层的某一层位，地质特征包括气藏结构、构造、形成历史等方面。

通过详细的地质调查和分析，我们可以确定气田的地质特征，以便在后续的开发过程中进行合理的方案设计。

2.2 储层特征气田的储层特征是决定气田工程开发成功与否的重要因素之一。

储层特征包括气层厚度、孔隙度、渗透率、有效厚度等参数。

通过对储层特征的分析，我们可以确定合适的开发方式和工艺流程，以最大程度地提高气田的开发效率。

2.3 工程条件工程条件是指气田开发所需要的各种工程资源和条件，包括设备、技术、人力、资金等方面。

在进行开发方案设计时，要充分考虑工程条件的具体情况，以便选择合适的开发方式和工艺流程。

3. 气田开发方案设计基于对气田的概况及相关条件的分析，我们提出以下气田开发方案设计：3.1 气田开发方式根据气田的特点和潜力，我们决定采取水平井开发技术。

水平井开发技术利用水平井穿越储层，增加地下可采储量，提高气田的采收率。

3.2 开发工艺流程开发工艺流程是指对气田进行开发的具体步骤和流程。

根据气田的特点和开发方式，我们拟定以下开发工艺流程：1.勘探阶段：进行地质勘探，确定气田的地质特征和储层特征。

2.钻井阶段：进行水平井的钻井作业，确保井眼穿越储层，并进行完整的井筒完井。

3.井斜段完井：进行井斜段的完井作业，确保井筒的连通性和完整性。

4.产量测试：进行产量测试，评估气田的产能和采收率。

5.收集系统：安装气田收集系统，将产出的天然气收集到集气站。

6.储气：将收集到的天然气储存到地下储气库或进行气体处理。

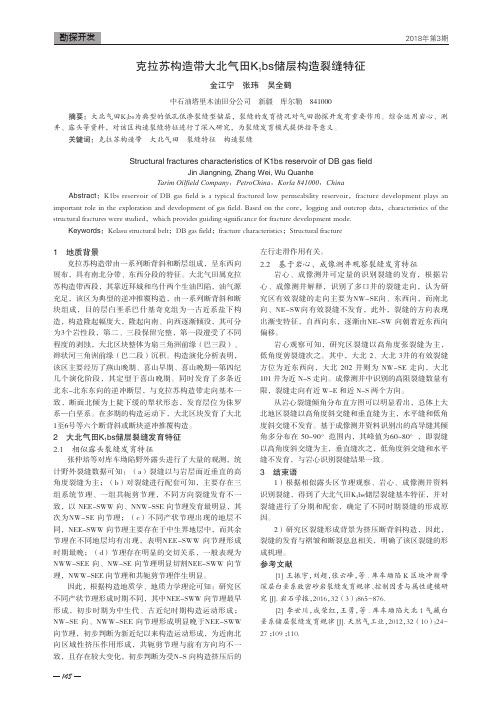

克拉苏构造带大北气田K1bs储层构造裂缝特征

1481 地质背景克拉苏构造带由一系列断背斜和断层组成，呈东西向展布，具有南北分带、东西分段的特征。

大北气田属克拉苏构造带西段，其靠近拜城和乌什两个生油凹陷，油气源充足，该区为典型的逆冲推覆构造，由一系列断背斜和断块组成，目的层白垩系巴什基奇克组为一古近系盐下构造，构造隆起幅度大，隆起向南、向西逐渐倾没，其可分为3个岩性段，第二、三段保留完整，第一段遭受了不同程度的剥蚀，大北区块整体为扇三角洲前缘（巴三段）、辫状河三角洲前缘（巴二段）沉积。

构造演化分析表明，该区主要经历了燕山晚期、喜山早期、喜山晚期—第四纪几个演化阶段，其定型于喜山晚期。

同时发育了多条近北东-北东东向的逆冲断层，与克拉苏构造带走向基本一致，断面北倾为上陡下缓的犁状形态，发育层位为侏罗系—白垩系。

在多期的构造运动下，大北区块发育了大北1至6号等六个断背斜或断块逆冲推覆构造。

2 大北气田K 1bs储层裂缝发育特征2.1 相似露头裂缝发育特征张仲培等对库车坳陷野外露头进行了大量的观测，统计野外裂缝数据可知：（a）裂缝以与岩层面近垂直的高角度裂缝为主；（b）对裂缝进行配套可知，主要存在三组系统节理、一组共轭剪节理，不同方向裂缝发育不一致，以 NEE-SWW 向、NNW-SSE 向节理发育最明显，其次为NW-SE 向节理；（c）不同产状节理出现的地层不同，NEE-SWW 向节理主要存在于中生界地层中，而其余节理在不同地层均有出现，表明NEE-SWW 向节理形成时期最晚；（d）节理存在明显的交切关系，一般表现为NWW-SEE 向、NW-SE 向节理明显切割NEE-SWW 向节理，NWW-SEE 向节理和共轭剪节理伴生明显。

因此，根据构造地质学、地质力学理论可知：研究区不同产状节理形成时期不同，其中NEE-SWW 向节理最早形成，初步时期为中生代、古近纪时期构造运动形成；NW-SE 向、NWW-SEE 向节理形成明显晚于NEE-SWW 向节理，初步判断为新近纪以来构造运动形成，为近南北向区域性挤压作用形成，共轭剪节理与前有方向均不一致，且存在较大变化，初步判断为受N-S 向构造挤压后的左行走滑作用有关。

文96气田的地质特征及天然气组分分析

文96气田的地质特征及天然气组分分析X马江飞(中原油田天然气产销厂,河南濮阳　457001) 摘　要:从文96气田基本区域背景特征入手,对其地层状况和天然气组分进行了分析。

研究表明该气田具有良好的生、储、盖、圈、运、保的组合。

依据现有的地质资料、沉积资料及有关文献得出沙2和沙3为该气田的两个主要储层。

而组分特征主要以C 1-C 8的轻烃为主,表明该地区的有机质经历了长时间的沉积旋回、构造演化及地壳运,使得该气田有机质经历了高成熟度的演化,从而达到了大量生烃的阶段。

关键词:气田;地层;天然气;组分;分析中图分类号:P618.13 文献标识码:A 文章编号:1006—7981(2012)14—0121—021　区域背景文96气田位于河南省濮阳县文留乡,构造位置属于东濮凹陷中央隆起带文留构造的东翼。

1.1　地层特征文96块沉积自上而下为新生界的第四系平原组、上第三系明化镇组、馆陶组、下第三系东营组、沙河街组。

其中沙河街组分为沙一,沙二上、下,沙三上、中、下,沙四四段,含气层位为沙而下及沙三上。

1.2　构造特征气藏受走向北东,倾向北西的徐楼断层与东倾的地层控制的反向屋脊式构造,气藏低部位存在边水。

气藏有3条边界断层和1条内部小断层,为典型断层遮挡圈闭。

1.3　岩性特征1.3.1　盖层封闭性好。

沙一段为岩盐、石膏夹灰色泥岩和油页岩组合,厚度50～200m 。

沙二上为紫红色泥岩夹含膏泥岩,分布稳定,厚度200～450m 。

两套盐膏岩厚度大、分布广,封堵能力强,作为储气库良好的盖层。

1.3.2　储层发育,分布稳定,连通性好。

沙二下与沙三上为一套河流相河道砂沉积,砂体展布沿北北东向较稳定,而东西向厚度变化大,延伸长度一般在300-500米,多以透镜状分布,构造高部位砂体厚度大,沿地层倾向厚度减薄,沙二下亚段共分八个砂层组,厚度220-230米,其中砂层厚35-70米为文96块主要含气层位。

沙三上亚段共分十个砂层组,厚335,主要其中沙三上1-3地层厚度约95m,砂岩厚度5-30m ,为主要含气层,岩性以大套泥岩夹成组发育的砂岩为特征,底部发育一套较稳定的厚砂体,厚度约8-13m 。

气田的概况及其形成原因

气田的概况及其形成原因
佚名
【期刊名称】《能源与节能》
【年(卷),期】2012(000)006
【摘要】气田是天然气田的简称，是富含天然气的地域，是指受构造、地层、岩性等因素控制的圈闭面积内，一组气藏的总和。

有时1个气田仅包含1个气藏，有时包括若干个气藏，还可能有油藏。

通常，有机物埋藏在1km～6km深，温度在65℃至150℃，会产生石油。

而埋藏更深、温度更高的会产生天然气。

【总页数】1页(P96-96)
【正文语种】中文
【中图分类】P618.13
【相关文献】
1.涪陵页岩气田集输积液形成原因和优化设计探讨 [J], 周威
2.油气田压力容器裂纹形成原因与预防探析 [J], 李涛
3.油气田压力容器裂纹形成原因与预防 [J], 白金亮
4.油气田压力容器裂纹形成原因与预防 [J], 颜本翔
5.微含硫气田集输管线硫化铁形成原因分析及防护对策 [J], 黄雪萍;井向辉;武立;王娜;薛刚计;徐勇
因版权原因，仅展示原文概要，查看原文内容请购买。

大牛地气田产气剖面特征的认识及思考

２０１９年５月
石油地质与工程
ＰＥＴＲＯＬＥＵＭＧＥＯＬＯＧＹＡＮＤＥＮＧＩＮＥＥＲＩＮＧ
文章编号：１６７３—８２１７（２０１９）０３—０１０６—０４
第３３卷第３期

大牛地气田产气剖面特征的认识及思考
李月丽１，易小燕２，罗衍灵３
（１．中国石化华北油气分公司石油工程技术研究院，河南郑州４５０００６；２．中国石化华北油气分公司采气一厂，陕西榆林７１９０００；３．中国石化华北油气分公司油气开发管理部，河南郑州４５０００６）
多层合采的直井生产一定时间后，主力层会发生转变，渗透率、全烃含量和地质储量是影响转变的主要因素：水平
井生产过程中，各段贡献率不一致，建议选取新投产水平井在投产９０ｄ内、投产１８０～２００ｄ各测试一次、之后每
年测试一次，明确水平并全生命周期产出规律。
关键词：大牛地气田；直井：水平井：产气剖面特征
中图分类号：ＴＥ３７
ａｎｄＧａｓＤｅｖｅｌｏｐｍｅｎｔＭａｎａｇｅｍｅｎｔＤｅｐａｒｔｍｅｎｔｏｆＮｏｒｔｈＣｈｉｎａＯｉｌａｎｄＧａｓＣｏｍｐａｎｙ，ＳＩＮＯＰＥＣ，Ｚｈｅｎｇｚｈｏｕ，Ｈｅｎａｎ４５０００６）Ａｂｓｔｒａｃｔ：Ｄａｎｉｕｄｉｇａｓｆｉｅｌｄｉｓａｔｙｐｉｃａｌｔｉｇｈｔｓａｎｄｓｔｏｎｅｇａｓｒｅｓｅｒｖｏｉｒｗｉｔｈｌｏｗｐｏｒｏｓｉｔｙａｎｄｅｘｔｒａｌｏｗｐｅｒｍｅａｂｉｌｉｔｙａｎｄｓｅｖｅｎｓｅｔｓｏｆｇａｓｌａｙｅｒｓｄｅｖｅｌｏｐｅｄｆｒｏｍｔｏｐｔｏｂｏｔｔｏｍ．Ｂｅｆｏｒｅ２０１２，ｔｈｅｖｅｒｔｉｃａｌｗｅｌｌｄｅｖｅｌｏｐｍｅｎｔｗａｓａｄｏｐｔｅｄａｎｄｆｏｌｌｏｗｅｄｂｙｔｈｅｈｏｒｉｚｏｎｔａｌｗｅｌｌｄｅｖｅｌｏｐｍｅｎｔ．Ｉｎｏｒｄｅｒｔｏｆｕｒｔｈｅｒｄｅｆｉｎｅｔｈｅｇａｓ－ｐｒｏｄｕｃｉｎｇｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｅａｃｈｍｅｍｂｅｒｉｎｄｉｆｆｅｒｅｎｔｓｔａｇｅｓｏｆｈｏｒｉｚｏｎｔａｌｗｅｌｌｓ，ｔｈｅｆｒａｃｔｕｒｉｎｇｔｅｃｈｎｏｌｏｇｙａｎｄｒｅａｓｏｎａｂｌｅｐｒｏｄｕｃｔｉｏｎｓｙｓｔｅｍｗｅｒｅｃｏｎｔｉｎｕｏｕｓｌｙｏｐｔｉｍｉｚｅｄ，ｓｏｍｅｒｅｐｒｅｓｅｎｔａｔｉｖｅｖｅｒｔｉｃａｌｗｅｌｌｓａｎｄｈｏｒｉｚｏｎｔａｌｗｅｌｌｓｗｅｒｅｓｅｌｅｃｔｅｄｔｏｃａｒｒｙｏｕｔｇａｓ－ｐｒｏｄｕｃｉｎｇｐｒｏｆｉｌｅｔｅｓｔ．Ｔｈｅｒｅｓｕｈｓｓｈｏｗｔｈａｔｇａｓｗｅｌｌｐｒｏｄｕｃｔｉｏｎｉｓａｄｙｎａｍｉｃｐｒｏｃｅｓｓｏｆｐｒｏｄｕｃｉｎｇａｎｄｄｅｖｅｌｏｐｉｎｇｓｕｃｃｅｓｓｉｖｅｌｙ．Ａｆｔｅｒａｃｅｒｔａｉｎｐｅｒｉｏｄｏｆｔｉｍｅ，ｔｈｅｍａｉｎｓｔｒａｔｕｍ

深水气田优选研究论文

深水气田优选研究论文•相关推荐关于深水气田优选研究论文深水海域是中国未来海上油气勘探开发的重点。

深水气田上覆岩层压力低,岩石胶结疏松,生产过程中极易出砂。

深水气田储层孔隙度、渗透率较高,单井产能高,较高的气体流速导致防砂难度大。

因此,防砂方案优化成为深水气田高效开发的关键技术之一[1-4]。

目前,国内外对于防砂方案设计及效果评价的研究很多[5-8],但针对工程方面的评价还没有具体的方法和设备。

为此,自主研制开发了全尺寸气井防砂模拟装置,旨在通过室内出砂模拟试验优选适用于深水气田的完井防砂方式,确定最优的防砂参数,以指导深水气田的高效安全开发。

1试验装置及方案1.1试验装置试验装置包括模拟系统、循环系统及测量系统3部分。

模拟系统高压釜体由不锈钢制成,容器中填入石英砂,通过顶部密封盖加压模拟地层应力。

容器内壁有分流网,填砂容器内部放置防砂管。

空气压缩泵提供稳定的气体进入高压釜体,由分流网将气体均匀地分流成径向流,高压气体先后流经地层砂、环空(或砾石充填层)以及防砂管,最后经排气口排出。

测量系统分别在注气口、砂体内部、环空及出口放置压力传感器,用于监测各点的压力波动情况。

使用过滤器分离产出砂,并测量气体流量(见图1)。

1.2试验方案及评价指标以S1小层为例,地层砂粒度中值150~300μm,平均180μm,地层砂非均质系数(UC)为3~5,细粉砂体积分数6%~12%,黏土矿物体积分数9%。

根据S1小层粒度分布及泥质体积分数进行配砂,可以模拟储层真实物性条件。

依据深水气田生产压差设定空气压缩泵的.供气压力,真实模拟地下气体渗流过程。

目前,防砂技术主要分为机械防砂、化学防砂和复合防砂3大类。

机械防砂种类较多,在防砂技术领域处于主导地位,但不同类型防砂管的防砂效果差别很大[9]。

为了优选出适合深水气田的防砂管,试验方案的设计考虑2种不同的完井方式,选择3种防砂管进行评价。

2种完井方式裸眼+筛管独立防砂;裸眼+砾石充填防砂。

苏里格气田储层非均质性

苏里格气田储层非均质性摘要: 苏里格气田属于典型的岩性圈闭气藏，具“低孔、低渗、低丰度”的地质特征。

以苏里格气田东区z9区块为研究目标，利用实际地质资料分别对苏里格气田z9区块石盒子组8段储层平面非均质性、层内非均质性和层间非均质性进行研究。

结果表明，研究区石盒子组8 段层内和层间非均质性都非常严重，垂向上的层间和层内非均质性要强于平面非均质性; 石盒子组8下亚段砂体最发育，在沿河道方向砂体的连续性较好，而在垂直河道方向上河道砂体较厚更叠频繁，连续性较差，致使层间非均质性最严重。

关键词: 砂体;夹层;非均质性; 储层; 苏东z9区块; 苏里格气田abstract: the surig gas field belongs to lithologic gas reservoir geological characteristics of typical, with “low porosity, low permeability, low abundance .”. surig east block z9 gas field as the research object, using the actual geological data respectively 8 reservoir plane heterogeneity, intraformational and interlayer heterogeneity study of surig gas field z9 block stone box. the results show that, the study area shihezi formation of 8 layer and interlayer heterogeneity is very serious, vertical interlaminar and intrastratal heterogeneity is stronger than the plane heterogeneity; shihezi group of 8 low sub-member of zhiluoformation in the development, continuous along the channel direction of sand body is good, but in a vertical channel the direction of channel sand body is thick overlapping frequent, continuity is poor, resulting in the most serious interlayer heterogeneity.keywords: sand body; interlayer; heterogeneity; reservoir; su east block z9 gas field; surig中图分类号：te321 文献标识码：a文章编号：一、区域地质概况苏里格气田东区地处内蒙古自治区鄂尔多斯市乌审旗和陕西省榆林市榆阳区境内。

大庆西部气田开发特征研究

大庆西部气田开发特征研究李娜（采油九厂泰来作业区技术队）摘要：大庆西部斜坡区气田地质条件复杂，砂体比较小，储层疏松，边水发育，开发难度大。

为了制定气田合理工作制度，根据每个气藏地质特征和动态监测资料，获得气藏试采特征。

对每个气藏开发动态进行分析，掌握了驱动类型、边水活动特征等动态情况，计算不同气藏的动态采收率，制定气藏合理工作制度。

主题词：采收率合理工作制度大庆西部斜坡区气田1、气藏概况1.1储层特征阿拉新、二站、白音诺勒气田位于齐齐哈尔市泰来县大兴乡和大庆市泰康县白音诺勒乡境内，构造位置位于松辽盆地西部斜坡区泰康隆起上，含气面积58.9m 3，地质储量49.95×108m 3，动态储量13.9×108m 3。

阿拉新、二站气田主要含气层位是萨尔图层，油层埋藏深度为580-760m ，储层物性较好，平均孔隙度为27.1%，渗透率为438.3-617.2×10-3μm -2。

气层压力7.08-7.73MPa ，压力系数1.01-1.07，温度29-34.4℃，温度梯度 4.25-5.8℃/100m 。

地层水氯离子含量为3260-3653mg/l ，总矿化度为6720-7200mg/l ，水型为NaHCO 3型。

储层泥质含量平均为12.72%,胶结物以泥质和钙质为主，砂岩胶结疏松，胶结类型为孔隙-薄膜和孔隙-接触式，孔隙类型为粒间孔。

白音诺勒气田主要含气层位是高台子油层，油层埋藏深度为1160m ，平均孔隙度为22.7%，渗透率为276.6×10-3μm -2，气层压力11.74MPa ，压力系数1.12-1.2，温度54.2-68.3℃，温度梯度4.9-6.2℃/100m 。

地层水氯离子含量为3432.mg/l ，总矿化度为7337mg/l ，水型为重NaHCO 3型。

储层泥质含量为7.3%,胶结物以泥质胶结为主，孔隙类型为粒间孔。

1.2开采简况气田于1991年投产，日产气截止到2005年8月，共基建气井13口，投产11口井，日产气能力16.1×104m 3，累积产气5.56×108m 3，采气速度3.23%，动态采出程度38.3%。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

气田构造特征论文气田构造分析论文东濮凹陷户部寨气田构造特征分析摘要：户部寨气田是东濮凹陷最富集的煤成气藏之一,其天然气分布主要受构造控制。

应用三维地震资料，采用相干体、水平切片技术，对户部寨地区的构造进行精细刻画，分析主控断层组合及展布特点；以构造平衡的原理分析该地区的构造演化特点和演化序次，提出该地区四个构造阶段演化模式；在构造分析的基础上，提出以沉积期断层活动性、沉积可容空间变化、距物源距离分析古地形的方法，恢复主要目的层段的古地貌，再根据砂体空间变化修正恢复结果。

关键词：反向屋脊；构造分析；沙四段；户部寨气田1 区域地质背景东濮凹陷是渤海湾盆地临清坳陷南端的拉张型断陷盆地，以中、古生界地层为基底形成的新生代湖盆，沉积巨厚的新生代含盐碎屑岩。

古近系沙河街组四段（下文简称沙四段,ES4）地层总体为一套上灰下红、上粗下细具反旋回特征的砂泥岩薄互层沉积，是该地区主要的储气层系。

根据东濮凹陷的基底断裂控制作用及断块构造特征，凹陷整体分为西部斜坡-断阶带、西部洼陷带、中央隆起带、东部洼陷带和兰聊断裂带等五个构造带。

东部洼陷带和西部洼陷带是东濮凹陷的主要生油洼陷。

户部寨气田构造上位于东濮凹陷中央隆起带北部文卫结合部，是东倾地层与西掉断层形成的又被后期断层复杂化的反向屋脊式构造，属于典型的煤成气藏，是目前东濮凹陷最富集的气藏之一。

2 构造特征分析2.1 现今构造特征采用相干体技术来分析断裂带的特征，可以直观地表现断裂带中各断裂发育的细节，尽量减少断层解释中人为因素的影响。

通过对相干体数据沿不同方向的剖面进行观察和对水平切片（图2-1、2-2）由深层到浅层系统分析，得出户部寨构造总体呈NNE向展布，是受卫西断层、濮城断层、文东断层、濮深1断层和濮99断层控制的反向屋脊构造。

2.1.1主要断层特征研究区内发育的二级断层有卫西断层、濮城断层、卫东断层和文东断层，三级断层较多，平面延伸较长，对构造起主要控制作用的断层有12条（表2-1）。

2.1.2 构造样式分析（1）反向屋脊构造样式：在卫西断层上升盘，受卫西断层与东倾地层的共同作用，户部寨构造主体整体呈现反向屋脊式建造，构造走向NNE，倾向SEE，与断层走向基本一致，贴近卫西断层高部位地层倾角相对斜坡带上小，是户部寨构造油气聚集的有利部位。

（2）顺向断阶构造样式：在户部寨构造南部，卫西断层上升盘，受文东断层影响，主要发育东倾次级断层，使沙三中—地层呈现向东节节下掉（图2-3，形成顺向断阶构造样式。

在沙四上发育有厚度在100-150m左右的盐层，形成沙四下和的顶部盖层，卫西断层下降盘发育巨厚的盐岩沉积，与上升盘沙四下和地层接触，形成良好的侧向封堵条件，圈闭条件十分有利，有利于天然气的聚集成藏。

（3）垒—阶相间构造样式：在户部寨构造的中部，卫西断层上升盘，顺向和反向断层发育（图2-4），西掉反向断层主要切割沙四段及以下地层，在构造低部位发育一系列产状基本一致的东掉断层，这两组断层与东倾地层构成顺向和反向的断阶构造样式，在两组断阶构造所夹持部位形成地垒建造。

西掉断层切割石炭系煤系地层，是煤成气的主要运移通道，在反向断阶和地垒带上聚集成藏；顺向断层沟通沙三段和沙四上地层，是下第三系生成油气的主要运移通道。

（4）垒堑叠置构造样式：在户部寨中部向北过度过程中，在顺向断阶高部位产生反向断层，形成上堑下垒的垒堑叠置型构造，堑内主要为沙三中—沙四上地层，而垒内主要为沙四下—地层（图2-5）。

（5）反向断阶构造样式：在户部寨构造的中、南部，卫西断层与卫东断层夹持部位，发育一系列西掉断层，该块主要包括沙二上下部—沙三上上部地层，东倾地层与西掉断层形成一系列反向断块构造样式，与卫西断层上升盘的沙三中—下油藏接触，沙二上下部与沙二下上部的盐层形成良好的盖层，部分油气越过卫西断层在反向断块高部位沙二下地层内形成小幅度的油藏（图2-4）。

2.2 构造演化分析2.2.1 初始坳陷期沙四段沉积期，东濮凹陷只发育分段活动的兰聊断层，构造活动强度弱，处于断陷型盆地初期，对地层控制作用不够明显，存在多个沉降中心。

沙四下沉积末期，湖盆有一次明显的抬升剥蚀过程，沉积地层处于明显的氧化环境中。

2.2.2 箕状断陷期沙四段末期濮城断层和卫西断层开始发育，兰聊断层活动加剧，濮卫地区地层开始掀斜，濮城断层和卫西断层与上升盘的东倾地层形成反向屋脊断阶构造带。

户部寨构造主体位于卫西断层上升盘，为一继承性构造，受西掉断层控制，呈向西抬升的单断箕状。

此时构造带上的次一级断层（如濮97断层、濮130断层等）也开始发育。

在沙三段沉积期间，洼陷内一直保持了东断西超、地层东倾的箕状断陷沉积构造特点。

沙三上末期—沙二下早期是整个东濮凹陷构造活动发生转折的重要时期，卫东断层开始产生，户部寨构造东倾地层与西掉断层形成的箕状构造基本定型。

2.2.3 强烈裂陷期沙二下沉积末期卫东断层开始发育，并强烈活动，切割了卫西、濮城断层，在卫东断层下降盘被切割的卫西断层作为其反向补偿断层。

在卫东断层上升盘的户部寨构造形成部分东掉断层，切割早期的西掉断层，使早期的反向屋脊构造复杂化，由南向北，户部寨构造由顺向断阶构造样式过渡为复式地垒、堑垒叠置的构造样式。

沙一晚期至东营组末期，东濮凹陷再次隆升与快速断陷。

总之，由于卫东断层的强烈活动，形成现今户部寨构造上下呈垒堑叠置构造样式。

2.2.4 坳陷定型期户部寨构造与区域构造一致，在东营组沉积末期，整个东濮凹陷经历了大规模的隆升剥蚀运动。

新近系，整个东濮凹陷进入坳陷型沉积阶段，洼陷内的断裂活动基本停止，此前已形成的构造式样定型并得以保存。

2.3 沉积期构造背景分析2.3.1 沙四下沉积期这一时期除兰聊断裂外，东濮凹陷内部基本没有断裂活动，处于坳馅期，为河流相沉积环境，氧化环境。

地势西高东低，北高南低，沉降中心位于现今户部寨构造东南方向，物源方向为NW-SE向。

沙四下沉积晚期，地层抬升剥蚀，残余地层南厚北薄，与沙四上为不整合沉积。

2.3.2 沙四上沉积期沙四上沉积期地势仍然是北高南低、西高东低，但沉降中心由户部寨东南转向西南方向，沙四上中期沉积以前，户部寨及周边地区仍然没有断层活动，只是存在局部的凸起和洼陷，影响物源的供给方向。

在沙四上沉积末期，箕状构造形态开始产生。

这一时期影响户部寨构造的物源主要来自西北方向，由于重力作用，部分物源越过卫西水下隆起在上升盘沉积了浊积砂体。

2.3.3 沙三段沉积期卫西断层对构造控制作用明显，上下两盘沉积厚度差较大，卫西断层与东倾地层呈明显的反向屋脊构造，户部寨构造内部开始产生局部次级断层，使反向屋脊构造复杂化。

这一时期除受西北方向物源影响以外，还有来自东北方向的物源，主要影响户部寨构造北端的砂体展布。

2.3.4沙二段—东营组沉积期卫东断裂开始产生并强烈活动，切割卫西断层，卫东断裂从西到东分别为卫东Ⅰ、Ⅱ、Ⅲ号，呈NNE向展布，掉向NEE，平面上具雁行式排列特征。

卫东断层下降盘形成典型的双断式地堑构造样式；濮城断裂在该时期分段活动，活动性较弱，对沉积地层控制作用不明显。

同时在文东断层上升盘与卫西断层下降盘的夹缝带，西掉断层与沙二段东倾地层形成明显的反向断阶构造样式，有利于油气的聚集成藏。

2.4 古地貌恢复2.4.1 古地貌恢复的方法研究进行古地貌恢复主要是建立在沉积学和高分辨率层序地层学的基础之上，利用沉积可容空间的变化（图2-6），建立适合该地区的古地貌恢复技术路线，选取合适的古地貌恢复参数进行研究。

通过同时期的沉积相带划分、岩性、岩相特征分析，定性分析确定该时期的沉积中心及位置变化，预测主要的物源体系及方向，指导古地貌恢复的定量计算；定量计算主要以地层厚度值为基础，考虑该地区的地层剥蚀与压实关系，优选算法进行定量计算，恢复某一沉积时期的古地貌形态。

首先对目标层系的地层厚度和砂体厚度进行统计，建立沉积相和沉积模式，预测沉积中心和可能的古物源方向；结合地震剖面解释，在研究区内选取足够的厚度值，特别是在断裂陡坡和构造坡折带附近，加大取值密度，用网格计算方法进行古地貌形态特征计算。

2.4.2 沉积期古地貌恢复沙四下沉积期：地势北高南低、西高东低，为一单斜构造，这与东濮凹陷的总体沉积特征一致。

沉积中心在现在户部寨构造的东南方向，既文东地区，向西北方向呈弧形抬升展布，根据古地貌控制物源发育部位和控制主水流方向的理论，推测这一时期的物源可能主要来自西北方向，为河流相沉积体系，在户部寨地区的斜坡带上存在局凸起。

沙四上沉积期：沙四上与沙四下之间存在不整合关系，沙四上地层由南向北逐渐减薄，因此沙四上沉积期的古地貌特征与沙四下不具备完全的继承关系。

这一时期的沉积中心由沙四下沉积期户部寨的东南方向转向西南方向，既文西地区，地势向NE向抬升，仍呈弧形展布，在户部寨地区及周边存在局部的凸起和洼陷，受其影响，在户部寨地区，主水流方向呈NW-SE向，既户部寨构造沙四上段的物源主要来自西北方向，为浅湖相特征。

沙三下沉积期：兰聊、濮城和卫西断层均强烈活动，东濮凹陷处于水进沉积环境，断层对沙三段沉积具有明显的控制作用。

在卫西断层和濮城断层上升盘，地层呈现明显的东倾箕状构造特点。

这一时期的濮卫次洼已经初具规模，户部寨构造隔濮卫次洼与濮城构造相邻，并且表现为卫城构造向南的延伸部分。

其的物源主要来自东北、北西两个方向，来自西北方向的物源在卫西断层下降盘形成深切扇，由于重力作用，部分物源越过卫西断层在上升盘形成水下隆起浊积砂体，来自东北方向的物源主要影响户部寨构造的东北方向，砂岩物性向南变差。

沙三中沉积期：继承了沙三下沉积期的沉积特点，隆起幅度加大，自西向东发育有卫西断裂、濮城断裂和兰聊断裂，控制该阶段地层沉积，洼陷带呈东断西超的箕状半地堑构造格局，总体地貌特征为西北高、东南低，沙三中沉积期沉积中心分别位于卫西断裂下降盘南端及南部的前梨园洼陷。

户部寨构造呈现西高东低、北高南低的特点。

来自西北方向的物源由于重力作用，在卫西断层下降盘形成浊积砂体，经后期的湖水改造作用，在卫西断层上升盘形成滩坝沉积。

参考文献：[1] 俞鸿年，卢华复.构造地质学原理[M].北京:地质出版社，1986.[2] Hobbs, B. E. Et al.构造地质学纲要[M].北京：石油工业出版社，1992.[3] 常子恒等.石油勘探开发技术[M].北京：石油工业出版社，2001.[4] 张万选，张厚福，等.石油地质学[M].北京：石油工业出版社，1989.。
