第2页 共4页3、已知某元件）（Ω-=4j 10Z ，则可判断该元件为（ ）。

A 、电阻性 B 、电感性 C 、电容性 D 、不能确定4、热继电器在电动机接触控制起动电路中起（ ）作用。

A 、过载保护 B 、失压保护 C 、短路保护 D 、欠电压保护5、并联的负载越多，总电阻（ ），总电流（ ）。

A 、越大 越大 B 、越小 越小 C 、越大 越小 D 、越小 越大6、有一段16欧姆的导线，将它对折起来作为一条导线用，其电阻是（ ）。

A 、16欧 B 、8欧 C 、4欧 D 、32欧7、R 、L 、C 串联电路产生谐振的条件是（ ）。

A 、XL=XCB 、R=XL=XC C 、R=0D 、无关系8、用万用表检测某二极管时，发现其正、反电阻约等于1ΩK ,说明该二极管 ( ) 。

A 、已经击穿 B 、完好状态 C 、内部老化不通 D 、无法判断 9、变压器的变比与原、副边（ ）。

A 、电压成反比B 、电流成正比C 、匝数成反比D 、电压成正比 10、负载星形连接于电路中，线电流I L 与相电流I P 之间的关系是（ ） A 、I L =I P B 、I L =3I PC 、I L =3I PD 、I L =1/3I P1、耐压为180V 的电容器，能否用在180V 的正弦交流电上？三、简答题 （共 2题，每题 5 分，共 10 分）第3页 共6页 第 4页 共6页······························密···················封·····················线·······························2、试述晶体管的三种工作状态，以及每种工作状态所对应的偏置情况。

哈工大电路期末考试试题一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用以下哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路的电压是多少？A. 10VB. 20VC. 30VD. 40V3. 理想电压源的特点是：A. 内阻为零B. 内阻无穷大C. 电压恒定不变D. 所有选项都正确4. 在串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻之积C. 总电阻等于各分电阻倒数之和D. 总电阻等于各分电阻倒数之积5. 一个电路中包含一个电阻R1和两个并联的电阻R2和R3，总电阻Rt可以表示为：A. R1 + R2B. R1 + R2 + R3C. R1 * (R2 * R3) / (R2 + R3)D. R1 / (R2 + R3)二、简答题（每题5分，共20分）6. 请简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的基本内容。

7. 什么是超前相位和滞后相位？请举例说明。

8. 请解释什么是谐振频率，并简述LC谐振电路的特点。

9. 什么是功率因数？如何计算一个电路的功率因数？三、计算题（每题15分，共30分）10. 给定一个电路，包含一个12V的直流电源，一个10Ω的电阻，一个20Ω的电阻并联，然后与一个30Ω的电阻串联。

计算该电路的总电流。

11. 一个交流电路包含一个电阻R、一个电感L和一个电容C，已知R=100Ω，L=200mH，C=10μF，电源频率为50Hz。

请计算该电路的总阻抗，并确定电路是感性还是容性。

四、分析题（每题15分，共30分）12. 给定一个含有理想电压源、电阻、电容和电感的复杂电路图，要求分析电路的频率响应，并确定电路的截止频率。

13. 一个电路包含一个理想电流源，一个电阻，一个电感和一个电容，形成一个RLC串联电路。

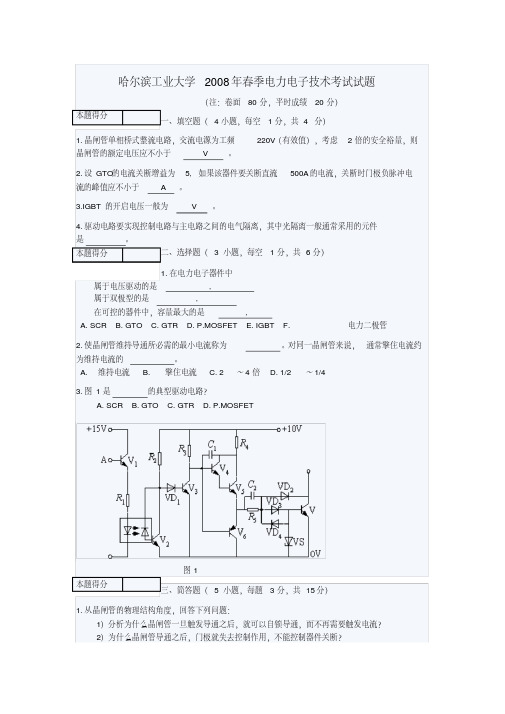

哈尔滨工业大学2008年春季电力电子技术考试试题（注：卷面80分，平时成绩20分）一、填空题（4小题，每空1分，共 4 分）1.晶闸管单相桥式整流电路，交流电源为工频220V （有效值），考虑2倍的安全裕量，则晶闸管的额定电压应不小于 V。

2.设GTO 的电流关断增益为5, 如果该器件要关断直流500A 的电流，关断时门极负脉冲电流的峰值应不小于A。

3.IGBT 的开启电压一般为V。

4.驱动电路要实现控制电路与主电路之间的电气隔离，其中光隔离一般通常采用的元件是。

二、选择题（ 3 小题，每空1分，共6分）1.在电力电子器件中属于电压驱动的是,属于双极型的是 , 在可控的器件中，容量最大的是,A. SCRB. GTOC. GTRD. P.MOSFETE. IGBTF. 电力二极管2.使晶闸管维持导通所必需的最小电流称为。

对同一晶闸管来说，通常擎住电流约为维持电流的。

A.维持电流 B.擎住电流 C. 2～4倍 D. 1/2～1/43.图1是的典型驱动电路？A. SCRB. GTOC. GTRD. P.MOSFET图1三、简答题（ 5 小题，每题3分，共15分）1.从晶闸管的物理结构角度，回答下列问题：1）分析为什么晶闸管一旦触发导通之后，就可以自锁导通，而不再需要触发电流？2）为什么晶闸管导通之后，门极就失去控制作用，不能控制器件关断？本题得分本题得分本题得分2.关于SPWM控制技术，回答下列问题：1）什么是异步调制？2）什么是同步调制？3）什么是分段同步调制，与上述两个方式相比它有什么优点？3.图2中画出了有、无RCD缓冲电路时，晶体管关断过程中的电压电流变化轨迹。

当有RCD 缓冲电路时，回答下列问题：1）晶体管关断时应按照那条电压电流线（工作点轨迹）转移？并说明理由。

2）在该轨迹线上标出工作点转移的方向，并说明理由。

图24.关于单相交流电能变换电路，回答下列问题：1）从电路结构方面，比较交流调功电路与交流调压电路的异同之处；2）从控制方式方面，比较交流调功电路与交流调压电路的异同之处；3）说明交流调功电路适用于什么样的负载。

一、填空题一、电路如图1所示，U= 伏。

答案：5V二、电路如图2所示，当开关K 打开时，V A = V ，V B = V ，U AB = V ； 当开关K 闭合时，V A = V ，V B = V ，U AB = V 。

答案：当开关K 打开时，V A = 10 V ，V B = 0 V ，U AB = 10 V ； 当开关K 闭合时，V A = 10 V ，V B = 4 V ，U AB = 6 V 。

3、电路图3的电流I= 安，U A = 伏，U B = 伏；U C = 伏，U BC = 伏。

答案：I= 安，U A = 5 伏，U B = 2 伏；U C = 0 伏，U BC = 2 伏。

4、如图4所示电路，那么B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 假设在A 、C 间加10V 的电压时，那么图中电流I= A 。

答案：R BC = 4Ω，R AC = 10Ω，I= 1 A 。

五、如图5为一实际的电压源，假设将它转换为电流源，那么电流源的I S = A ，R 0= Ω。

答案：I S = 10 A ，R 0= Ω。

六、如图6所示图中，假设U=10V ，I=2A ，那么元件A 的功率P A = W ，此元件是 （吸收或输出）功率；元件B 的功率P B = W ，此元件是 （吸收或输出）功率。

答案：P A = 20 W ，此元件是 吸收 （吸收或输出）功率；元件B 的功率P B = -20 W ，此元件是 输出 （吸收或输出）功率。

7、如图7所示的电路中，已知I 1=0.01A ，I 2=0.3A ，那么I 3= A 答案：I 3= A 。

八、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。

答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。

九、有只额定值别离为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。

哈尔滨工业大学2003年春季学期电工技术期末考试试题哈工大2003年春季学期姓名班号电工技术试题题号一二三四五六七总分分数一、完成下列各题（20分）1．（14分）下图（a）为一线性有源二端网络，它的开路电压为24V，当在有源二端网络a、b端外加一个8Ω电阻时，通过此电阻的电流为2.4A，如改接成图（b）所示电路时，问：（1）计算通过电阻R中的电流是多少？（已知R=4Ω、I=3A、R I=3Ω）；（2）当时，可获得最大功率？求此时的功率值。

(a) (b)2．试求图中所示电路的戴维南等效电路。

（6分）二、完成下列各题（20分）1．（14分）图示正弦交流电路中=100∠0оV, X C1= X C2=10Ω , R=X L=5Ω ,求：总电压和总电流的有效值以及电路的平均功率。

2．（6分）电路如图所示。

已知：，R=10求：（1）电流的瞬时值表达式；（2）安培计和伏特计的读数。

三、（15分）有一三相对称负载，其每相的电阻R=8Ω，感抗X L=6Ω。

（1）如负载联成星型接于线电压380V的三相电源上，试求：相电流、线电流和三相负载上消耗的平均功率；（2）如负载联成三角形接于线电压220V的三相电源上，试求：相电压、相电流和线电流。

四、（12分）在下图所示电路中，换路前电路已处于稳态，试求换路后的变化规律，并绘出的变化曲线。

五、选择与填空（8分）1．一感性负载并联电容后，则该负载中的电流（增大、减小、不变），平均功率（增大、减小、不变），负载功率因数（增大、减小、不变），线路电流（增大、减小、不变）。

2．三相异步电动机在一定的负载转矩下运行时，如果电源电压降低，电动机的转矩（增大、减小、不变）、电流将（增大、减小、不变）、转速将（增大、减小、不变）。

3．下图中1-2和3-4为变压器的两个绕组，当开关S闭合瞬间，如果毫安表的指针反向偏转，则（和）端为同极性端。

六、（10分）一台三角形连接的三相异步电动机的额定数据如下：功率转速电压效率功率因数7.5kW 1470r/min 380V 86.2% 0.81 7.0 2.0 2.2试求：（1）额定电流和启动电流；（2）额定转差率；（3）额定转矩、最大转矩和启动转矩；（4）在额定负载情况下，电动机能否采用Y/△启动？七、（15分）设：PLC的Y1、Y2分别通过交流接触器KM1、KM2控制两台三相异步电动机，M1、M2，X0、X1分别对应起动和停止按钮。

哈尔滨工业大学2006年春季学期电工电子技术期末考试试题B哈工大2006年春季学期电工与电子技术试题B题号一二三四五六七八总分分数评卷人一、填空题(本题满分20分,共有10空，每空2分）1．图示直流电路中，元件吸收的功率,则电流为（）。

2．图示直流电路中，、两点间的电压为（）。

1－1题图1－2题图1－3题图3．在正弦交流电路中，图示电路中所标的电压为( ）V。

4．电路中某点的电位在数值上等于该点到（）的电压。

5．在三相正弦交流电路中，三相对称负载以Y型接法接于三相对称电源上,此时相电压与线电压大小的关系为（).6．作为构成二极管核心的PN结的最基本特性是( )。

7．某放大电路中的三极管的三个电极的电位分别6V、2。

7V、2V，则此三电极分别是（)、（)、( ）。

8．在数字电路中，组合逻辑电路的基本单元是（)。

二、选择题(本题满分20分,共有10个小题,每题2分）1．晶体三极管工作于放大状态时,（）。

A．发射结正偏，集电结反偏B．发射结正偏,集电结正偏C．发射结反偏,集电结反偏D．发射结反偏，集电结正偏2．图示电路中A点的电位为( ）V.A．0V B．－15V C．15V D．4V2－2题图3．图示电路，用叠加原理求支路电流、单独作用时的电流用表示，单独作用时用表示，则下列回答正确的是（）。

2－3题图A．，，B．，，C．，，D．，，4．图示电路中,，，则总电流为( ）。

2－4题图A．B．C．D．5．稳压二极管构成的稳压电路，其接法是（).A．稳压管与负载电阻串联B．限流电阻与稳压管串联后，负载电阻再与稳压管串联C．稳压管与负载电阻并联D．限流电阻与稳压管串联后,负载电阻再与稳压管并联6．时序逻辑电路的一般结构由组合电路与（)组成.A．加法器B．存储电路C．译码器D．选择器7．同一三项负载采用星型接法接于380V三相电源时的线电流为，采用三角形接法接于220V三相电源时的线电流为，则比值等于（）。

A．B．C．D．8．在正弦交流电路中,电容器通过的电流在相位上（)电容端电压。

这份考卷不错, 可以参照电工电子技术基础期末考试试题学号: 姓名:一、单项选择。

（每题3分, 计45分）1. 电荷旳基本单位是（）。

A．安.B.安.C.库.D.公斤2.电路重要由负载、线路、电源、（）构成。

A.变压.B.开.C.发电.D.仪表3.正弦交流电旳有效值等核最大值旳（）。

A.1/.B.1/.C..D.0.74.我国交流电旳频率为50Hz, 其周期为（）秒。

A. 0.01B.0.02C.0.1D.0.2125.为了提高感性负载电路旳功率因数, 一般采用旳措施有（）A. 串联电感B. 串联电容C. 并联电感D. 并联电容6.在三相交流电路中, 当负载为对称且三角型连接时, 线电流与相电流旳相位关系是（）。

A. 线电压超前相电压300B. 线电压滞后相电压300C. 线电流超前相电流300D. 线电流滞后相电流3007、在纯电感电路中, 没有能量消耗, 只有能量( )。

A.变.B.增.C.互.D.补充8、[10011100]2 =（）10A. 128B. 156C. 256D. 5129、运用二极管旳（）可以交流电将变成直流电。

A. 放大特性B. 稳压特性C. 单向导电性D. 以上三种10、三极管作放大管时一般工作在（）。

A. 放大区B. 截止区C. 饱和区D. 反向击穿区11.单相变压器原、副边绕组旳额定电压分别为U1N=220V, U1N=110V, 当原绕组旳额定电流为9A时, 副绕组旳额定电流为（）。

A. 18AB. 4.5AC. 2.25AD. 12A12.电器铭牌上标注旳功率均是（）A.有功功.B.无功功.C.视在功.D.瞬时功率13.晶闸管具有（）PN结。

A. 4 个B. 3个C. 2个D. 5个14.组合逻辑电路在电路构造上只包括（）。

A. 多种门电路B. 多种触发器C. 反馈电路D. 放大电路15、有三输入端旳与非门当输出端状态为0时, 三个输入端状态应为( )A.000B.111C.010D.100二、填空。

电工电子期末考试试卷一、选择题（共20分，每题2分）1. 电路中，电阻R=10Ω，电流I=2A，根据欧姆定律，该电路两端的电压U是多少？A. 5VB. 10VC. 20VD. 30V2. 理想电压源的内阻是多少？A. 0ΩB. 1ΩC. 10ΩD. 100Ω3. 以下哪个元件不是半导体器件？A. 二极管B. 三极管C. 电阻器D. 场效应管4. 在三相电路中，星形接法的线电压与相电压的关系是？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压等于线电压D. 线电压等于相电压5. 电路中，电容器C=100μF，电压U=5V，电容器储存的电荷Q是多少？A. 0.5CB. 1CC. 2CD. 5C二、填空题（共20分，每题2分）1. 电路中的功率因数是指电路中实际功率与视在功率的比值，用希腊字母________表示。

2. 电感器的单位是________，符号为H。

3. 在RC电路中，时间常数τ等于电阻R与电容C的乘积，即τ=________。

4. 半导体材料的导电性介于________和绝缘体之间。

5. 交流电路中的功率因数可以通过测量电路的________和________来确定。

三、计算题（共30分，每题10分）1. 给定一个RL串联电路，电阻R=50Ω，电感L=0.5H，电源电压U=220V，50Hz。

计算电路的阻抗Z、电流I和功率因数。

2. 一个理想变压器的原边绕组有100匝，副边绕组有50匝，原边输入电压为220V。

计算副边的输出电压。

3. 一个并联电路由两个电阻R1=100Ω和R2=200Ω组成，总电流I=3A。

计算每个电阻上的电压和通过每个电阻的电流。

四、简答题（共30分，每题10分）1. 简述半导体二极管的单向导电性及其在电路中的应用。

2. 说明三相电路中的星形接法和三角形接法的区别及其各自的应用场景。

3. 描述RC电路的充放电过程，并解释时间常数τ在电路中的作用。

请考生在答题时务必保持卷面整洁，字迹清晰，以便阅卷老师能够准确评分。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

电子技术期末考试试卷一、选择题（每题2分，共20分）1. 在数字电路中，以下哪个逻辑门可以实现非逻辑功能？A. 与门B. 或门C. 异或门D. 非门2. 以下哪种波形不属于周期性波形？A. 正弦波B. 方波C. 三角波D. 锯齿波3. 在模拟电路中，放大器的基本作用是？A. 改变信号的频率B. 改变信号的幅度C. 改变信号的相位D. 改变信号的极性4. 以下哪个元件不是构成基本放大电路的元件？A. 电阻B. 电容C. 电感D. 二极管5. 在数字电路中，触发器的主要功能是什么？A. 存储一位二进制信息B. 放大信号C. 整流信号D. 滤波6. 以下哪种调制方式是将低频信号加载到高频信号上？A. 调频B. 调幅C. 调相D. 脉冲调制7. 在电子电路中，晶振的作用是什么？A. 提供稳定的电压B. 提供稳定的电流C. 提供稳定的频率D. 提供稳定的电阻8. 以下哪个元件不是数字电路中的逻辑元件？A. 与非门B. 或非门C. 非门D. 变压器9. 在电子电路中，滤波器的主要功能是什么？A. 放大信号B. 整流信号C. 改变信号的频率D. 选择特定频率的信号10. 以下哪种元件不是构成振荡器的基本元件？A. 电容器B. 电感器C. 二极管D. 电阻器二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的符号是________。

2. 一个完整的正弦波周期内，电压或电流从最大值变化到最小值再回到最大值的过程称为________。

3. 放大器的增益是指输出信号与输入信号的________。

4. 在数字电路中，触发器的两个稳定状态分别是________和________。

5. 模拟信号的特点是连续的，而数字信号的特点是________。

6. 调制的目的是将低频信号________到高频信号上，以便于传输。

7. 晶振在电路中提供________，用于稳定电路的工作频率。

8. 滤波器可以________，也可以________。
