八叠氮基聚倍半硅氧烷的合成及表征

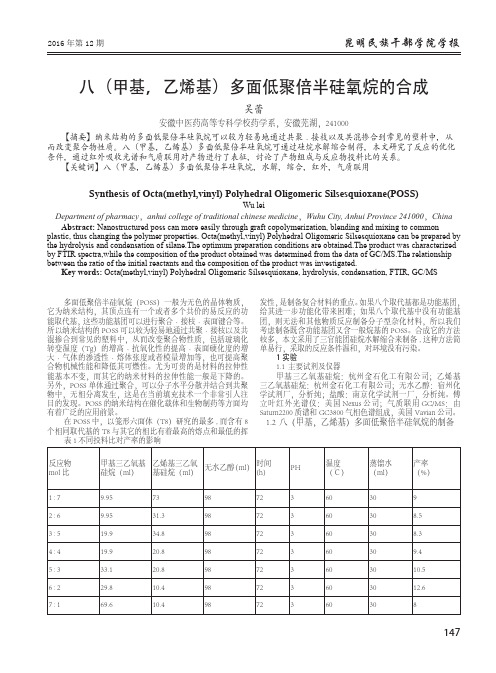

八（甲基，乙烯基）多面低聚倍半硅氧烷的合成吴蕾【摘要】纳米结构的多面低聚倍半硅氧烷可以较为轻易地通过共聚﹑接枝以及共混掺合到常见的塑料中，从而改变聚合物性质。

八（甲基，乙烯基）多面低聚倍半硅氧烷可通过硅烷水解缩合制得，本文研究了反应的优化条件，通过红外吸收光谱和气质联用对产物进行了表征，讨论了产物组成与反应物投料比的关系。

【关键词】八（甲基，乙烯基）多面低聚倍半硅氧烷，水解，缩合，红外，气质联用安徽中医药高等专科学校药学系，安徽芜湖，241000多面低聚倍半硅氧烷（POSS）一般为无色的晶体物质，它为纳米结构，其顶点连有一个或者多个共价的易反应的功能取代基，这些功能基团可以进行聚合﹑接枝﹑表面键合等。

所以纳米结构的POSS可以较为轻易地通过共聚﹑接枝以及共混掺合到常见的塑料中，从而改变聚合物性质，包括玻璃化转变温度（Tg）的增高﹑抗氧化性的提高﹑表面硬化度的增大﹑气体的渗透性﹑熔体张度或者模量增加等，也可提高聚合物机械性能和降低其可燃性。

尤为可贵的是材料的拉伸性能基本不变，而其它的纳米材料的拉伸性能一般是下降的。

另外，POSS单体通过聚合，可以分子水平分散并结合到共聚物中，无相分离发生，这是在当前填充技术一个非常引人注目的发现。

POSS的纳米结构在催化载体和生物制药等方面均有着广泛的应用前景。

在POSS中，以笼形六面体（T8）研究的最多,而含有8个相同取代基的T8与其它的相比有着最高的熔点和最低的挥发性，是制备复合材料的重点。

如果八个取代基都是功能基团，给其进一步功能化带来困难；如果八个取代基中没有功能基团，则无法和其他物质反应制备分子型杂化材料，所以我们考虑制备既含功能基团又含一般烷基的POSS。

合成它的方法较多，本文采用了三官能团硅烷水解缩合来制备,这种方法简单易行，采取的反应条件温和，对环境没有污染。

1 实验1.1 主要试剂及仪器甲基三乙氧基硅烷：杭州金石化工有限公司；乙烯基三乙氧基硅烷：杭州金石化工有限公司；无水乙醇：宿州化学试剂厂，分析纯；盐酸：南京化学试剂一厂，分析纯。

八乙烯基倍半硅氧烷做交联剂的聚合条件下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!交联剂在聚合反应中扮演着至关重要的角色，它们能够将聚合物分子连接成稳定的网络结构，从而赋予材料优异的性能。

聚有机硅倍半氧烷制备表征及其应用研究的开题报告一、研究背景聚有机硅倍半氧烷是一种新型的有机-无机杂化材料，其具有硅氧键和碳-碳键的特殊结构，因此其物理、化学性质与传统有机或无机材料不同，具有广阔的应用前景。

二、研究内容1. 聚有机硅倍半氧烷的制备方法研究，包括反应条件、催化剂选择等参数优化；2. 利用化学分析、核磁共振、红外光谱等分析手段对制备得到的聚有机硅倍半氧烷进行表征，确定其化学组成和分子结构；3. 探究聚有机硅倍半氧烷的物理和化学性质，例如热稳定性、力学性质等，为其应用性能评价提供支持；4. 研究聚有机硅倍半氧烷在材料领域的应用，如在纳米电子器件、薄膜、涂料、防护材料等方面的应用。

三、研究意义聚有机硅倍半氧烷是一种新型的材料，其特殊的结构和性质为其在材料领域的应用提供了广阔的前景。

对其制备方法和性质的研究，可以为其应用提供理论支持，为材料科学和工业技术的发展做出贡献。

四、研究方法1. 实验室合成聚有机硅倍半氧烷并优化条件；2. 利用化学分析、核磁共振、红外光谱等分析手段对制备得到的聚有机硅倍半氧烷进行表征；3. 利用差示扫描量热计、力学测试等手段对其性质进行研究；4. 在制备得到的聚有机硅倍半氧烷基础上，通过结合现有技术，进行材料应用的测试和评价。

五、研究进度安排1. 文献调研和实验条件探索，预计用时1个月；2. 制备聚有机硅倍半氧烷并对其表征，预计用时2个月；3. 对聚有机硅倍半氧烷的性质进行研究，预计用时1个月；4. 在聚有机硅倍半氧烷基础上探究其应用，预计用时2个月；5. 数据整理和报告撰写，预计用时1个月。

总计用时7个月完整项目。

六、预计研究成果1. 获得一种可控制备的聚有机硅倍半氧烷的合成方法；2. 对制备得到的聚有机硅倍半氧烷进行了详细的表征，并揭示其分子结构和性质；3. 探索了聚有机硅倍半氧烷的物理和化学性质，并为其应用提供了支持；4. 研究并发现了聚有机硅倍半氧烷在纳米电子器件、薄膜、涂料、防护材料等方面的潜在应用。

八苯基倍半硅氧烷及其衍生物的合成与应用研究多面体低聚倍半硅氧烷(POSS)是一种全新思路的化学产品，近年来在国际上受到广泛的关注。

POSS一般分子式表示为(RSiO3/2)n(n≥4),它具有类似无机二氧化硅的核及有机支链,是目前唯一的杂化纳米化合物。

POSS作为一种纳米改性剂,它已经被用来制备具有优良性能的有机—无机纳米复合材料。

它可以显著改善基体的性能,这使之成为近年来纳米杂化材料的研究热点。

本文采用了有机硅单体的水解缩合,研究了制备八苯基倍半硅氧烷的条件,并进行了扩大规模的制备,取得了极高的产率。

优化了制备八硝基苯基POSS (ONPS)的反应条件,减少了苯环上多硝基化反应,并证实了所得产物的结构。

在此基础上,在Pd/C催化体系下,以ONPS为原料制备了八氨基苯基POSS (OAPS),产率及品质均高于之前使用催化体系。

OAPS与马来酸酐反应,得到八马来酰亚胺基苯基POSS (MAPS).本文将八氨基苯基POSS对异氰酸酯进行改性,八马来酰亚胺基苯基POSS对BT树脂进行改性,并对其力学性能进行了测试,结果显示随着POSS材料的加入,两种树脂的玻璃化转变温度和模量都有了明显的改变。

功能性聚（倍半）硅氧烷及其杂化聚合物的合成与应用基础研究功能性聚（倍半）硅氧烷及其杂化聚合物的合成与应用基础研究引言：聚硅氧烷是一类由硅原子与氧原子交错排列形成的聚合物。

由于硅氧键的特殊性，聚硅氧烷具有优异的化学稳定性、热稳定性、介电性能和机械性能。

然而，传统聚硅氧烷材料缺乏活性基团，限制了其在催化剂、光电子器件和生物医学等领域的应用。

为了赋予聚硅氧烷多样的功能，并进一步扩展其应用领域，近年来，研究人员开展了聚倍半硅氧烷及其杂化聚合物的合成与应用方面的基础研究。

合成方法：1. 通过环状硅氧烷的开环聚合反应合成线性聚硅氧烷。

这种方法利用环状硅氧烷的反应活性与合成过程中引入的酸或碱催化剂，使其发生开环聚合反应，首次合成了具有一定分子量的线性聚硅氧烷。

2. 通过聚合合成方法合成聚倍半硅氧烷。

聚倍半硅氧烷是一种聚硅氧烷的衍生物，具有更多的反应活性。

采用原位聚合合成方法，用适当的共聚反应物和聚倍半硅氧烷基团的反应可以得到聚倍半硅氧烷。

此外，还可以通过交替共聚合成方法，将倍半硅氧烷基团与其他物质的基团交替连接在一起，从而得到具有特定结构和性质的聚合物。

应用研究：1. 催化剂：将功能性硅氧烷基团引入催化剂表面，可提高催化剂的活性和选择性，并增强其稳定性。

通过调控聚硅氧烷链的长度、官能团的种类和数量，可以实现催化剂表面的定点修饰，从而在催化过程中实现对底物的高选择性。

2. 光电子器件：利用聚硅氧烷的低折射率和高温稳定性，可以制备光学器件，如光纤、平板显示器和光学涂层等。

进一步引入功能性硅氧烷基团，可以控制光电子器件的光学性能，例如通过引入荧光染料基团实现发光器件的制备。

3. 生物医学：聚硅氧烷具有优良的生物相容性和生物稳定性，可以用于生物医学领域。

利用聚硅氧烷链的柔性和可塑性，可以制备具有多样性能和功能的生物传感器、人工心脏瓣膜等生物医学器件。

结论：通过对功能性聚（倍半）硅氧烷及其杂化聚合物的合成与应用研究，我们可以将聚硅氧烷的特殊性能与其他材料的优势相结合，进一步拓展聚硅氧烷的应用领域。

第28卷第7期高分子材料科学与工程Vol .28,No .7　2012年7月POLYMER MA TERIALS SCIENCE AND ENGINEERINGJul .2012多面体低聚八硝基苯基硅倍半氧烷的制备和表征范海波,杨荣杰(北京理工大学材料学院,阻燃材料研究国家专业实验室,北京100081)摘要:以多面体低聚八苯基硅倍半氧烷(OPS )和发烟硝酸为原料,控制硝化温度为12℃～15℃,系统研究了硝酸质量分数和硝化时间对硝基苯基硅倍半氧烷(N PS )硝化度的影响。

利用元素分析、红外、核磁和凝胶渗透色谱对八硝基苯基硅倍半氧烷(ON PS )的化学结构进行了表征。

结果表明,控制硝化时间为20h ,随初始硝酸质量分数的降低,对O PS 的硝化能力逐渐减弱,当初始硝酸质量分数为90.06%,硝化时间为20h 时,可制得八硝基苯基硅倍半氧烷,其硝化位置发生在间位和对位,比例约为33.2%和66.8%;在90.06%的初始硝酸质量分数,随硝化时间的延长,硝化度会有所增加,但硝化度不会超过8。

关键词:八苯基硅倍半氧烷;八硝基苯基硅倍半氧烷;硝酸;硝化度中图分类号:T Q 324.2+1 文献标识码:A 文章编号:1000-7555(2012)07-0144-04收稿日期:2011-08-16基金项目:国家863计划(2007AA03Z538)通讯联系人:杨荣杰,主要从事高分子材料、阻燃材料以及含能材料的研究,E -mail :yrj @bit .edu .cn 多面体低聚硅倍半氧烷(简称POSS )是由Si 、O 组成内部无机骨架,外部连接有机基团的纳米级三维结构体系,分子多为笼形结构。

笼形八苯基硅倍半氧烷((C 6H 5SiO 1.5)8,缩写为OPS )化学稳定性较高,其衍生物的制备并非容易[1]。

OPS 最重要的衍生反应是对苯环进行硝化反应,制备硝基苯基硅倍半氧烷(NPS )。

但在其硝化过程中,如何控制硝化条件,合成出每个苯基上只有一个硝基的八硝基苯基硅倍半氧烷((O 2NC 6H 4SiO 1.5)8,缩写为ONPS )一直是OPS 硝化反应中未解决的问题。
