EGC2011数字心电图机检定仪操作规程仪器简介：EGC 系列智能化心脑电图机、心电监护仪检定仪可依照国家计量检定规程JJG543-2008《心电图机》、JJG1041-2008《数字心电图机》、JJG1043-2008《脑电图机》、JJG760-2003《心电监护仪》，JJG954-2000《数字脑电图及脑电地形图仪》、JJG1042-2008《动态（可移动）心电图机》，JJF1149-2006《心脏除颤和心脏除颤监护仪校准规范（监护部分）》进行检定、校准。
此外，还可提供超低频信号及模拟心电信号灵活地运用于生理电等方面的测试。
EGC 系列智能化心脑电图机、心电监护仪检定仪也完全符合JJG749-2007《心、脑电图机检定仪》、JJG1016-2006《心电监护仪检定仪》国家计量检定规程的要求，并可按照这两部规程方便地实现量值溯源。
1、目的：为了规范EGC2011数字心电图机检定仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。
2、适用范围EGC2011数字心电图机检定仪适用于数字心电图机。
3、技术参数：▲使用环境环境温度：（20±5)℃；相对湿度：小于80%；供电电源：220（1±10％）V，50（1±5％）Hz▲技术指标●平衡衰减器：衰减比：1/1000；衰减比最大允许误差：±0.3%。
●方波信号：幅度范围（峰峰值）：8.00μV～30.0V（心脑电图检定使用范围说明见附注）幅度最大允许误差（峰峰值）：80.0μV～30.0V ±0.5%（心脑电图检定使用范围）；50.0μV～80.0μV ±1%；8.00μV ～50.0μV±10%周期范围：2ｍｓ～50ｓ周期最大允许误差：±（0.1%信号周期＋2μs）●正弦信号：幅度范围（峰峰值）：8.00μV～30.0V（心脑电图检定使用范围说明见附注）幅度最大允许误差（峰峰值）：（频率在20mHz～200Hz 内）80.0μV～30.0V ±0.5%（心脑电图检定使用范围），50.0μV～80.0μV±1%；8.00μV～50.0μV±10%频率范围：20mHz～1000Hz ，周期最大允许误差：±（0.1%信号周期＋2μｓ）失真度：500Hz 以下，＜1%；500Hz 以上，＜2%；●三角波：周期范围：2ms～50s，周期最大允许误差：±（0.1%信号周期＋2μs）●标准心率信号：心率范围：(10.0～500)次／分钟；心率最大允许误差：±（0.1%信号周期±2ms）幅度范围：（峰峰值）：4.00μV～15.0V 幅度；最大允许误差：（峰峰值）：40.0μV～15.0V±1％；25.0μV～40.0μV±5％；4.00μV～25.0μV±10%●极化电压：直流：±300 mV，电压最大允许误差：±5%●微分信号：频率：1Hz，频率最大允许误差：±0.1% 10Hz 2mV●交流信号：用于动态心电图机的检定。
∙商品名称：三道数字式心电图机∙商品编号： ECG-8130主要功能特点：·3.5英寸液晶屏波形显示，中英文菜单。
·实时记录3道波形或1+1节律导联打印·12导联同步采集·采用数字信号处理，通过处理器对心电信号进行漂移抑制，交流滤波、肌电滤波及心率监测等处理，保证输出信号的真实性和可靠性·高分辨率热点阵打印，心电图形逼真、细腻·基线稳定性检测，保证每次都能打出整齐美观的ECG波形8130A数字式三道心电图机主要技术参数生产厂家：深圳市奥生科技有限公司1、导联：标准12导联2、采集方式：十二导联同步采集3、采样率： 1ms4、A/D 位数： 18位5、记录模式：具有AUT01、AUT02、AUT03、MANUAL四种记录方式AUT01 三道记录，全导联，自动换导，自动测量和分析。
AUT02 二道记录，节律导联+全导联，自动测量和分析，自动换导AUT03 心律失常分析模式MANUAL 手动换导方式，不带测量和分析。
6、测量参数：心室率，PR间期，QRS时限，QT/QTC间期，P/QRS/T轴，RVS/SVI幅度自动分析结果*7、滤波器：交流：50Hz(-20dB),肌电：35～45Hz(-3dB)，漂移≤0.45Hz8、共模抑制比： >80 dB>100 dB(加滤波器)9、输入回路电流：≤0.1μA11、输入抗阻：≥50MΩ12、抗极化电压：±500 mV13、时间常数： >3.2s14、基线控制：自动调整*15、频率响应： 0.05～150Hz16、噪声电平：≤15μVp-p17、灵敏度： 2.5、5、10、20mm/mV18、定标电压： 1mV±2%19、输入方式：浮地输入，具有除颤效应防护和起搏冲抑制电路20、显示方式： 320×240液晶显示,同屏显示12导波形21、记录方式：热点阵打印系统22、走纸速度： 25，50mm/s±3%23、记录纸：卷纸63mm×20mm（30m）24、电源：交流AC：110V/220V/85-265V，50Hz/60Hz±1Hz功率30VA直流电池DC：12V（可充电电池）25、操作方法：自动或手动操作。
数字式心电图机技术参数（2018）一、设备名称：全功能数字式心电图机1.1 必须符合电磁兼容标准（提供电磁兼容合格检测报告）1.2 必须通过国家计量认证。
（提供制作计量许可证书）二、技术参数2.1 一体化数字心电图机2.2 电源：AC 220V2.3 标准12导﹢同步心电向量采集2.4 全触摸显示屏幕≥10.1寸2.5 输入回路输入电流：≤0.1μA2.6 输入阻抗：≥10.0MΩ2.7 耐极化电压：±600mV2.8 共模抑制比：≧89dB2.9 频响范围：0.05-250Hz全频滤波2.10 定标电压准确度（灵敏度）：最大允许误差为±5%2.11 配有LAN、microUSB、USB与RS232接口2.12 内置4G卡槽，支持移动、联通、电信全网通（不接受外接方式）2.13 无线WIFI模块，支持2.4G/5G无线网络2.14 连续工作≥8小时2.15 采集时间≥30分钟2.16、具有智能起博实时监测功能，采集时能对起博心电进行预警（提供心电图采集设备功能截图）2.17支持运动去伪迹处理，可以矫正婴幼儿身体抖动引起的干扰2.18支持阿托品试验采集及处理流程，采集时能对注射事件进行标记2.19 支持连续采集10分钟以上心电图波形，并保存和上传2.20 安卓操作系统，内置远程更新功能OTA2.21 具有采集前五秒的数据回顾功能，方便捕捉偶发心率失常数据2.22 具备Worklist功能2.23 具备自动分析诊断分级功能2.24 可输出XML、PDF、HL7、DICOM格式2.25数据传输和医院现有网络实现无缝对接，可实时传输心电数据到其它医院诊断（免费开通）三、配置3.1 标配3.2 配专用推车四、售后服务4.1、质保期：自验收合格之日起质保期为三年4.2、提供厂家原始正版的零配件、耗材价格表。

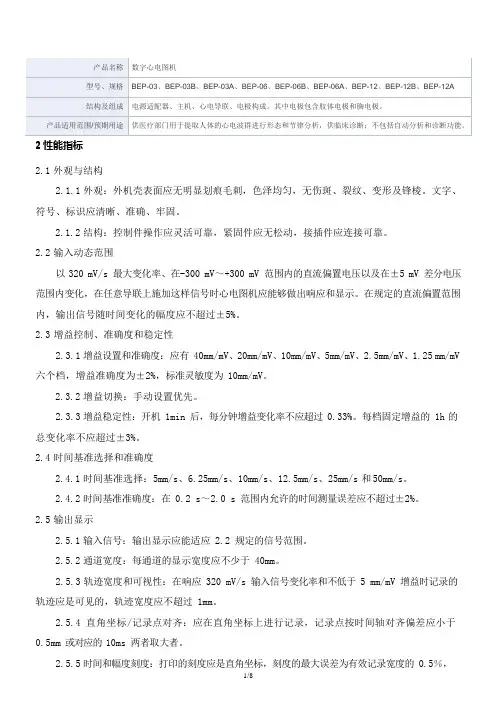

2性能指标2.1外观与结构2.1.1外观：外机壳表面应无明显划痕毛刺，色泽均匀，无伤斑、裂纹、变形及锋棱。
文字、符号、标识应清晰、准确、牢固。
2.1.2结构：控制件操作应灵活可靠，紧固件应无松动，接插件应连接可靠。
2.2输入动态范围以 320 mV/s 最大变化率、在-300 mV～+300 mV 范围内的直流偏置电压以及在±5 mV 差分电压范围内变化，在任意导联上施加这样信号时心电图机应能够做出响应和显示。
在规定的直流偏置范围内，输出信号随时间变化的幅度应不超过±5%。
2.3增益控制、准确度和稳定性2.3.1增益设置和准确度：应有 40mm/mV、20mm/mV、10mm/mV、5mm/mV、2.5mm/mV、1.25 mm/mV 六个档，增益准确度为±2%，标准灵敏度为 10mm/mV。
2.3.2增益切换：手动设置优先。
2.3.3增益稳定性：开机 1min 后，每分钟增益变化率不应超过 0.33%。
每档固定增益的 1h 的总变化率不应超过±3%。
2.4时间基准选择和准确度2.4.1时间基准选择：5mm/s、6.25mm/s、10mm/s、12.5mm/s、25mm/s 和50mm/s。
2.4.2时间基准准确度：在 0.2 s～2.0 s 范围内允许的时间测量误差应不超过±2%。
2.5输出显示2.5.1输入信号：输出显示应能适应 2.2 规定的信号范围。
2.5.2通道宽度：每通道的显示宽度应不少于 40mm。
2.5.3轨迹宽度和可视性：在响应 320 mV/s 输入信号变化率和不低于 5 mm/mV 增益时记录的轨迹应是可见的，轨迹宽度应不超过 1mm。
2.5.4直角坐标/记录点对齐：应在直角坐标上进行记录，记录点按时间轴对齐偏差应小于0.5mm 或对应的 10ms 两者取大者。
2.5.5时间和幅度刻度：打印的刻度应是直角坐标，刻度的最大误差为有效记录宽度的 0.5％，标称刻度应是 1mm,大刻度为 5mm,在规定的工作条件下刻度容差为±2％。
