2、变频调速整经机恒张力控制系统

恒张力解决方案一、背景介绍恒张力是指一个系统或结构在受到外部力或负载作用时，能够保持恒定的张力状态。

在许多工程和建筑领域中，恒张力解决方案被广泛应用，以确保结构的稳定性和安全性。

本文将介绍恒张力解决方案的原理、应用领域和优势。

二、原理介绍恒张力解决方案基于恒张力技术，通过使用张力调节装置来保持结构中的张力恒定。

该装置可以根据外部负载的变化自动调整张力，以保持结构的平衡状态。

恒张力解决方案通常包括以下几个核心组件：1. 张力调节装置：用于调整结构中的张力，通常采用液压或电动机械系统。

该装置能够根据外部负载的变化自动调整张力，以保持结构的恒定张力状态。

2. 传感器系统：用于监测结构中的张力变化，并将数据传输给张力调节装置。

传感器系统通常包括应变计、压力传感器或其他类型的传感器，用于测量结构中的应力和变形。

3. 控制系统：用于接收传感器系统传输的数据，并根据设定的参数控制张力调节装置。

控制系统可以根据外部负载的变化自动调整张力，也可以通过操作员手动调整。

三、应用领域恒张力解决方案在以下领域得到广泛应用：1. 桥梁和高架结构：恒张力技术可以用于桥梁和高架结构的悬索和斜拉索系统，以确保结构的稳定性和安全性。

通过自动调整张力，可以减少结构的振动和变形，提高结构的承载能力。

2. 航空航天工程：在航空航天工程中，恒张力解决方案可用于飞机翼和机身的结构支撑系统，以确保飞机在飞行过程中的稳定性和安全性。

3. 石油和天然气行业：恒张力技术可以应用于海底油井和海上钻井平台的钻杆和管道系统，以保持结构的稳定性和安全性。

通过自动调整张力，可以减少结构的振动和应力集中，延长设备的使用寿命。

4. 建筑和基础设施：恒张力解决方案可用于高层建筑、大型机械设备和其他基础设施的结构支撑系统，以确保结构的稳定性和安全性。

四、优势恒张力解决方案具有以下优势：1. 结构稳定性：通过自动调整张力，恒张力解决方案可以减少结构的振动和变形，提高结构的稳定性和安全性。

津田驹整经机(tw—n)张力控制系统的基
本原理
津田驹整经机(TW-N)张力控制系统是一种特殊的机械设备，它可以改变纱线的张力，以此控制纱线的纬度。

它的基本原理是：纱线经过津田驹整经机的经筒，经筒内部装有一个齿轮减速机，齿轮减速机的输入端与经筒的顶部相连，输出端与经筒底部相连，当经筒转动时，齿轮减速机也会随之转动，由于齿轮减速机的减速作用，纱线运行速度会变慢，从而改变纱线的张力。

另外，津田驹整经机(TW-N)张力控制系统还配备了一个
液压换向阀，它可以按照一定的时间间隔自动切换经筒的转向，从而改变经筒的转向，达到控制纱线的张力的目的。

总的来说，津田驹整经机(TW-N)张力控制系统是一种高
精度、高可靠性的机械设备，它可以有效地控制纱线的张力，从而满足纱线的制造要求。

它不仅可以提高织物的质量，而且还可以节约能源，起到保护环境的作用。

本文着重进行了实现卷染机恒张力、恒线速控制系统的设计。

通过可靠的数学分析，为系统的可靠运行提供依据，实现卷染机恒速、恒张力的控制，提高运行速度、减小头尾色差、实现低张力控制、减少机头布浪费。

以两个高性能矢量变频器为传动单元，三菱FX PLC为逻辑控制器，嵌入式工控机和组态软件为数据监视记录器，组成双变频常温常压卷染机系统，实时完成卷径自动计算的变转矩、速度控制模式。

无张力和运行速度传感器检测，无需布厚设置，系统通过自学习能轻松获得所有参数，系统自动记录上布圈数，来回无累计误差。

1 引言随着染整厂多批量、小品种日益增多，卷染机以其占地小、控制方便、更换品种方便、染液浪费少、可进行水洗工艺加工和染色等优点，越来越受到欢迎。

随着客户要求的不断提高，早先的卷染机性能已经不能达到生产要求，必须改进卷染机控制系统。

控制织物在染色过程中经过染液的时间和带走染液的量恒定，使布匹手感好，经向和纬向无色差，防止织物伸长，改善吸色效果。

本文结合可编程逻辑控制器、嵌入式工控机、变频器的高性能电流矢量控制，研究具有恒张力、恒线速、高效率、低成本、操作简单、维护方便的常温常压卷染机控制系统。

卷染机控制系统通常分为：（1）直流控制 (直流调速,直流制动)，特点是通过调节放卷电机的制动量来调节张力输出。

缺点是直流机械传动同步性能不理想，无法实现恒线速、恒张力，对大卷装情况尤其突出。

同时直流电动机的开启式结构，不能很好地适合印染厂潮湿（冬季滴水）、充满腐蚀性气体的恶劣环境。

（2）液压控制（液压站,流量比例阀)，特点是通过调节放卷电机的流量比例阀来调节张力输出。

存在问题一是国产液压件密封性能、可靠性差。

二是进口的虽然质量可靠，但价格高、备件困难。

（3）变频控制,分为单变频控制和双变频控制，单变频控制通过调节放卷电机的直流制动电压来调节张力输出；双变频控制通过调节放卷电机的输出力矩来调节张力输出。

特点是交流电机具有密封性能好、过载能力强的特点，同时变频器技术基本成熟，价格下降，多单元交流传动在染整联合机组已经得到普遍应用。

张力控制系统往往是张力传感器和张力控制器的一种系统集成，目前主要应用于冶金，造纸，薄膜，染整，织布，塑胶，线材等设备上，是一种实现恒张力或者锥度张力控制的自动控制系统，其作用主要是实现辊间的同步，收卷和放卷的均匀控制。

这种控制对机器的任何运行速度都必须保持有效，包括机器的加速、减速和匀速。

即使在紧急停车情况下，也应有能力保证被分切物不破损。

张力控制的稳定与否直接关系到分切产品的质量。

若张力不足，原料在运行中产生漂移，会出现分切复卷后成品纸起皱现象；若张力过大，原料又易被拉断，使分切复卷后成品纸断头增多。

一、标准变频器与收放卷变频器型号介绍尤尼康收放卷行业专用变频器，可以进行卷径计算。

AF201仅仅支持速度控制模式，AF202不仅支持速度控制模式，还支持转矩控制模式。

AF200标准产品不能进行卷径计算，收放卷行业专用变频器系列包括了标准产品的主要功能，还有行业特定的功能，可以进行卷径计算，有相应卷径计算功能码做相关设置，比如H0.00、H1.00、H1.24等等功能码。

AF201标准产品仅仅能做一个无速度编码器反馈的矢量控制，比如木工机械、音乐喷泉、扶梯、陶瓷机械、离心机、塑料吹塑机、细微拉丝机、磨床、雕铣机、跑步机、大圆机等等行业应用中。

AF202可以做有速度编码器反馈的闭环矢量速度控制，还能做转矩控制，设置PD.00=1变频器由速度控制模式变为转矩控制模式，这里可以设置P6.21作转矩给定或者张力给定及速度限定。

主要应用有：替换力矩电机、皮革机、鱼网编织机、浸胶机等等。

AF201收放卷行业专用变频器只能实现有位置摆杆或者浮动辊的速度控制，比较典型的行业应用是拉丝机速度控制。

AF201收放卷行业专用变频器可实现卷径计算、进行PID调节的复合控制模式实现恒定线速度收放卷控制。

应用行业主要有：双变频拉丝机、直进式拉丝机、层绕机、动力放线架、复卷机等等。

AF202收放卷行业专用变频器包含了AF201收放卷行业专用变频器的主要功能，不仅能做速度控制，还能做转矩控制，可以实现恒定转矩控制或者恒定张力控制。

10本文从应用的角度阐述了当前技术条件下，矢量变频技术在卷取传动中运用和设计的方法和思路。

有较强的实用性和理论指导性。

关键词：张力变频矢量转矩卷径引言：在工业生产的很多行业，都要进行精确的张力控制，保持张力的恒定，以提高产品的质量。

诸如造纸、印刷印染、包装、电线电缆、光纤电缆、纺织、皮革、金属箔加工、纤维、橡胶、冶金等行业都被广泛应用。

在变频技术还没有成熟以前，通常采用直流控制，以获得良好的控制性能。

随着变频技术的日趋成熟，出现了矢量控制变频器、张力控制专用变频器等一些高性能的变频器。

其控制性能已能和直流控制性能相媲美。

由于交流电动机的结构、性价比、使用、维护等很多方面都优于直流电动机，矢量变频控制正在这些行业被越来越广泛的应用，有取代直流控制的趋势。

张力控制的目的就是保持线材或带材上的张力恒定，矢量控制变频器可以通过两种途径达到目的：一、通过控制电机的转速来实现；另一种是通过控制电机输出转矩来实现。

速度模式下的张力闭环控制速度模式下的张力闭环控制是通过调节电机转速达到张力恒定的。

首先由带（线）的线速度和卷筒的卷径实时计算出同步匹配频率指令，然后通过张力检测装置反馈的张力信号与张力设定值构成PID闭环，调整变频器的频率指令。

同步匹配频率指令的公式如下：F=（V×p×i）/（π×D）其中：F 变频器同步匹配频率指令V 材料线速度p 电机极对数（变频器根据电机参数自动获得）i 机械传动比D 卷筒的卷径变频器的品牌不同、设计者的用法不同，获得以上各变量的途径也不同，特别是材料的线速度（V）和卷筒的卷径（D），计算方法多种多样，在此不一一列举。

这种控制模式下要求变频器的PID调节性能要好，同步匹配频率指令要准确，这样系统更容易稳定，否则系统就会震荡、不稳定。

这种模式多用在拉丝机的连拉和轧机的连轧传动控制中。

若采用转矩控制模式，当材料的机械性能出现波动，就会出现拉丝困难，轧机轧不动等不正常情况。

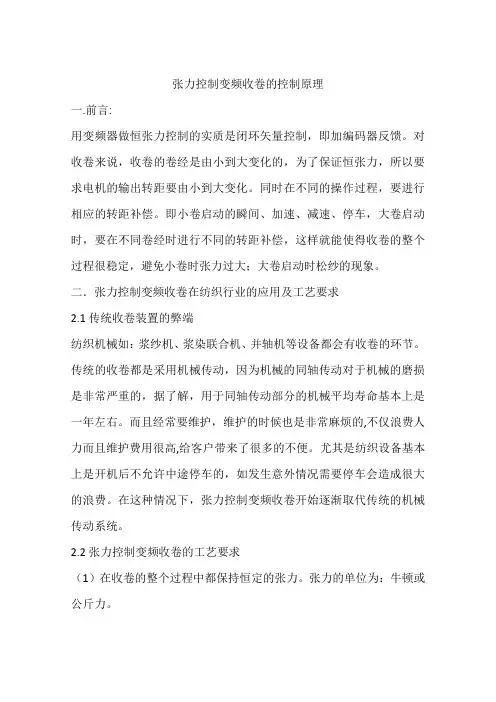

张力控制变频收卷的控制原理一.前言:用变频器做恒张力控制的实质是闭环矢量控制，即加编码器反馈。

对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。

同时在不同的操作过程，要进行相应的转距补偿。

即小卷启动的瞬间、加速、减速、停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。

二．张力控制变频收卷在纺织行业的应用及工艺要求2.1传统收卷装置的弊端纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。

传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。

而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。

尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。

在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。

2.2张力控制变频收卷的工艺要求（1）在收卷的整个过程中都保持恒定的张力。

张力的单位为：牛顿或公斤力。

（2）在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。

（3）在加速、减速、停止的状态下也不能有上述情况出现。

（4）要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。

2.3张力控制变频收卷的优点（1）张力设定在人机上设定，人性化的操作，单位为力的单位：牛顿。

（2）使用先进的控制算法：卷径的递归运算；空心卷径激活时张力的线性递加；张力锥度计算公式的应用；转矩补偿的动态调整等等。

（3）卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。

并且在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。

（4）因为收卷装置的转动惯量是很大的，卷径由小变大时。

如果操作人员进行加速、减速、停车、再激活时很容易造成爆纱和松纱的现象，将直接导致纱的质量。

基于PLC的整经机恒张力控制系统设计杜宇;王琛;杨涛;张斌【摘要】设计了基于PLC(可编程控制器)的双伺服整经机恒张力控制系统,采用伺服控制系统,以PLC为控制核心,张力传感器为检测元件,伺服驱动器、伺服电动机为执行元件.设计了启动/停止、PID张力调节,张力过大、过小保护等主要控制程序,建立了人机界面触摸屏.采用双伺服电动机对收放卷轴的转速进行调节,PLC实时进行目标张力与实际反馈张力的比较,通过目标张力和实际反馈张力的差值,控制伺服电动机的速度,形成恒定的整经张力,通过伺服闭环控制系统保证整经过程的恒张力控制.【期刊名称】《毛纺科技》【年(卷),期】2016(044)006【总页数】4页(P58-61)【关键词】整经机;张力控制;PID;伺服系统【作者】杜宇;王琛;杨涛;张斌【作者单位】天津市现代机电装备技术重点实验室,天津300387;天津工业大学机械工程学院,天津300387;天津工业大学机械工程学院,天津300387;天津市现代机电装备技术重点实验室,天津300387;天津工业大学机械工程学院,天津300387;天津工业大学机械工程学院,天津300387【正文语种】中文【中图分类】TS103.322整经是织造前的一道重要工艺，是将一定数量的经纱按照工艺规定的长度和幅宽，以均匀、适宜的张力平行卷绕到经轴上的过程[1-3]，整经机分为分批整经和分条整经[4]。

张力过大或者过小都会影响整经产品的质量，进而影响后一步工序的进行[5]。

因此，在放卷绕过程中，保持张力恒定是控制的关键。

张力控制系统主要是运用电子齿轮对线卷绕过程中的张力进行控制，以保持整经张力的恒定。

张力控制系统有很多，袁佑新等[6]采用直流电动机作为执行元件，在保持纱线速度和其他变量不变的情况下，通过调节电动机的励磁电流来控制张力的整体恒定；李核心等[7]采用直接闭环张力控制系统，将传感检测到的张力信号与人为给定的张力信号进行比较后，通过调制器产生的脉宽调制信号来控制伺服电动机的转速，进而来维持纱线速度差的恒定，从而实现恒定的张力控制；李正熙等[8]介绍了一种间接的张力控制系统，输入到单片机的量是直接检测到的纱线角速度和线速度，通过相应的算法计算出卷径和张力补偿电流，再通过常规模拟调节器来实现电流和磁通量控制。

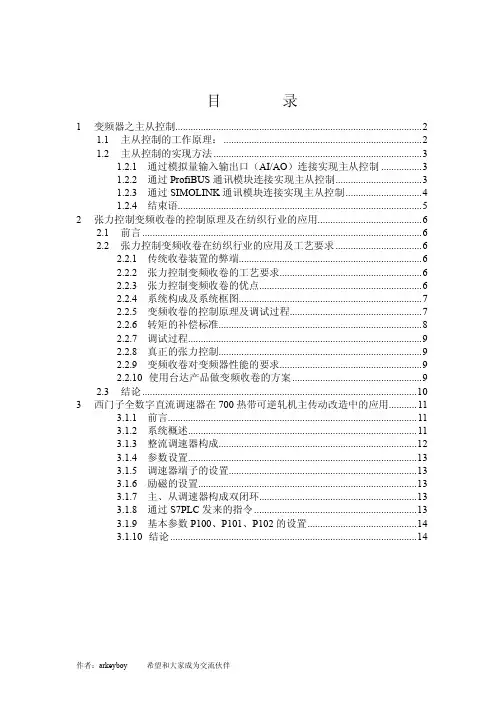

目1录23变频器之主从控制.................................................................................................2 1.1 主从控制的工作原理： ..............................................................................2 1.2 主从控制的实现方法 ..................................................................................3 1.2.1 通过模拟量输入输出口（AI/AO）连接实现主从控制 ................3 1.2.2 通过 ProfiBUS 通讯模块连接实现主从控制..................................3 1.2.3 通过 SIMOLINK 通讯模块连接实现主从控制 ..............................4 1.2.4 结束语................................................................................................5 张力控制变频收卷的控制原理及在纺织行业的应用.........................................6 2.1 前言 ..............................................................................................................6 2.2 张力控制变频收卷在纺织行业的应用及工艺要求 ..................................6 2.2.1 传统收卷装置的弊端........................................................................6 2.2.2 张力控制变频收卷的工艺要求........................................................6 2.2.3 张力控制变频收卷的优点................................................................6 2.2.4 系统构成及系统框图........................................................................7 2.2.5 变频收卷的控制原理及调试过程....................................................7 2.2.6 转矩的补偿标准................................................................................8 2.2.7 调试过程............................................................................................9 2.2.8 真正的张力控制................................................................................9 2.2.9 变频收卷对变频器性能的要求........................................................9 2.2.10 使用台达产品做变频收卷的方案 ...................................................9 2.3 结论 ............................................................................................................10 西门子全数字直流调速器在 700 热带可逆轧机主传动改造中的应用...........11 3.1.1 前言..................................................................................................11 3.1.2 系统概述..........................................................................................11 3.1.3 整流调速器构成..............................................................................12 3.1.4 参数设置..........................................................................................13 3.1.5 调速器端子的设置..........................................................................13 3.1.6 励磁的设置......................................................................................13 3.1.7 主、从调速器构成双闭环..............................................................13 3.1.8 通过 S7PLC 发来的指令 ................................................................13 3.1.9 基本参数 P100、P101、P102 的设置...........................................14 3.1.10 结论 .................................................................................................14作者：arkeyboy希望和大家成为交流伙伴1 变频器之主从控制摘要： 本文介绍变频器在主从控制中的工作原理及其实现方法， 并论述了各 种实现方法的控制特点。

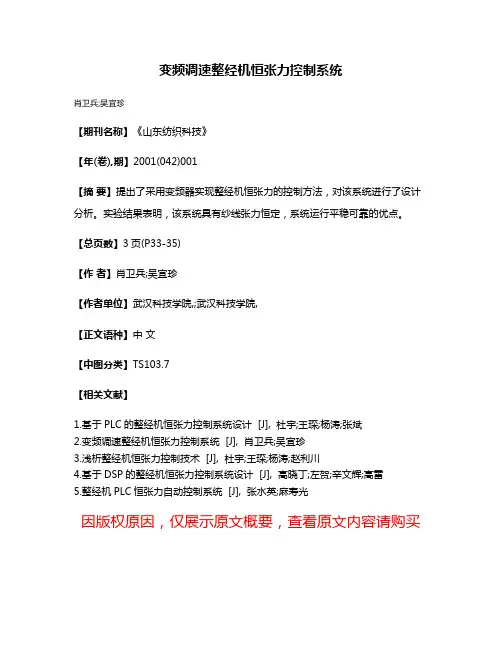

变频调速整经机恒张力控制系统
肖卫兵;吴宜珍
【期刊名称】《山东纺织科技》
【年(卷),期】2001(042)001
【摘要】提出了采用变频器实现整经机恒张力的控制方法，对该系统进行了设计分析。

实验结果表明，该系统具有纱线张力恒定，系统运行平稳可靠的优点。

【总页数】3页(P33-35)
【作者】肖卫兵;吴宜珍
【作者单位】武汉科技学院,;武汉科技学院,
【正文语种】中文
【中图分类】TS103.7
【相关文献】
1.基于PLC的整经机恒张力控制系统设计 [J], 杜宇;王琛;杨涛;张斌
2.变频调速整经机恒张力控制系统 [J], 肖卫兵;吴宜珍
3.浅析整经机恒张力控制技术 [J], 杜宇;王琛;杨涛;赵利川
4.基于DSP的整经机恒张力控制系统设计 [J], 高晓丁;左贺;辛文辉;高雷
5.整经机PLC恒张力自动控制系统 [J], 张水英;麻寿光
因版权原因，仅展示原文概要，查看原文内容请购买。

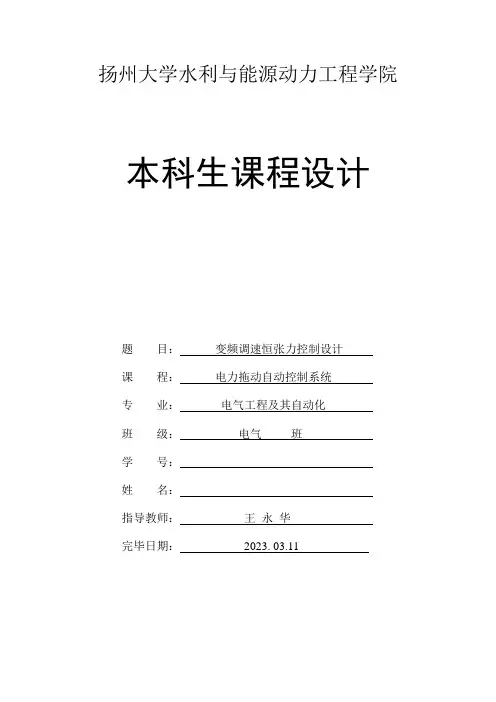

扬州大学水利与能源动力工程学院本科生课程设计题目：变频调速恒张力控制设计课程：电力拖动自动控制系统专业：电气工程及其自动化班级：电气班学号：姓名：指导教师：***完毕日期：2023. 03.11第一部分任务书电力拖动自动控制系统课程设计任务书一、课程设计旳目旳通过电力拖动自动控制系统旳设计、理解一般交直流调速系统设计过程及设计规定，并巩固交直流调速系统课程旳所学内容，初步具有设计电力拖动自动控制系统旳能力。
