KTJ120数字程控调度机说明书HY型数字程控调度机是由设备主系统形成的一个通用调度平台，在该平台基础上可根据用户要求任意构建各种具有专用性能的调度管理系统。
本系统的模块化组合方式及各种高性能的专用模块构件可以满足绝大多数用户的使用要求。
它既具有传统意义上的调度通讯、电话会议等功能，又具有网络通讯、数据库、人工智能专家系统、人机交互界面、人工语音合成自动报警、实时数据监控、异地调度管理、调度数据自动处理、报表自动输出、可视电话和可视电话会议等现代化的功能和性能。
1.系统特点1.1主控制器及公用部件双热备份，电路板允许带电插拔系统控制器及公用部件均热备份，当主用设备出现故障时，备份设备会自动接替工作，不影响正常使用。
系统中的用户板、中继板及其它专用板允许在维护中带电插拔。
1.2硬件构成及特点主控系统采用荷兰菲利浦公司32位微处理器及加拿大敏迪公司所生产的大规模通信专用集成芯片和美国国家半导体公司提供的标准通讯套件。
机柜采用19英寸标准模式(非标型可根据用户要求制订)，接插件采用日本及台湾产品，整机结构合理，工艺严谨，符合国家电信标准及各种设计要求。
1.3调度用户全资源配置,板间容错连接各电路板间使用抗干扰容错总线连接，该连接技术保证了设备在恶劣环境下的稳定可靠运行。
1.4具有多种中继接口中继接口板包括数字中继、环路中继、PCM中继、磁石中继和E/M 中继多种接口，具有数字、模拟组网功能。
本调度系统具有汇接功能，可具备多种组网方式。
在配置专用有无线接口后，具有与各种双工无线设备组网的能力。
1.5系統组合多样、灵活方便调度主机可以连接1一16个调度操作键盘，调度操作键盘与调度主机最大距离可达10000米，调度操作键盘可以使用薄膜开关、进口丹麦键，也可选用触摸屏控制。
当使用该模式时，一台主机可以当作多台来使用，并且可以组成顺序管理、并行管理等多种管理模式。
本功能向用户提供了一种高性能价格比的多调度解决方案。

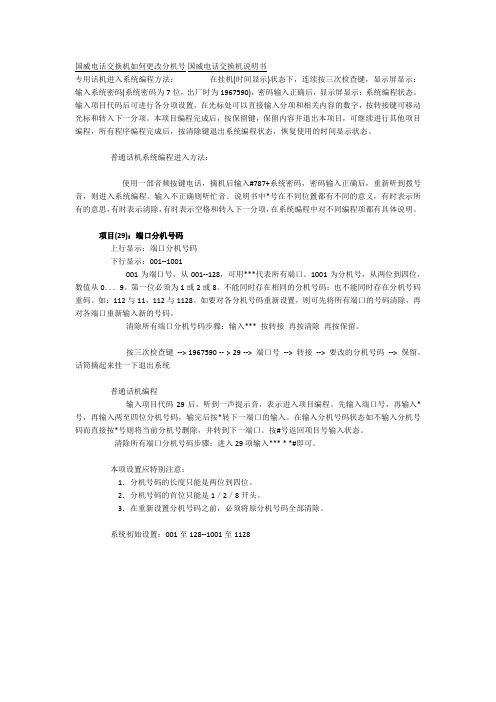

专用话机进入系统编程方法：在挂机(时间显示)状态下，连续按三次检查键，显示屏显示：输入系统密码(系统密码为7位，出厂时为1967590)，密码输入正确后，显示屏显示：系统编程状态。
输入项目代码后可进行各分项设置，在光标处可以直接输入分项和相关内容的数字，按转接键可移动光标和转入下一分项。
本项目编程完成后，按保留键，保留内容并退出本项目，可继续进行其他项目编程，所有程序编程完成后，按清除键退出系统编程状态，恢复使用的时间显示状态。
普通话机系统编程进入方法：使用一部音频按键电话，摘机后输入#787+系统密码，密码输入正确后，重新听到拨号音，则进入系统编程。
输入不正确则听忙音。
说明书中*号在不同位置都有不同的意义，有时表示所有的意思，有时表示清除，有时表示空格和转入下一分项，在系统编程中对不同编程项都有具体说明。
项目(29)：端口分机号码上行显示：端口分机号码下行显示：001--1001001为端口号，从001--128，可用***代表所有端口。
1001为分机号，从两位到四位，数值从0．．．9。
第一位必须为1或2或8。
不能同时存在相同的分机号码：也不能同时存在分机号码重码。
如：112与11，112与1128。
如要对各分机号码重新设置，则可先将所有端口的号码清除，再对各端口重新输入新的号码。
清除所有端口分机号码步骤：输入*** 按转接再按清除再按保留。
按三次检查键--> 1967590 -- > 29 --> 端口号--> 转接--> 要改的分机号码--> 保留。
话筒摘起来挂一下退出系统普通话机编程输入项目代码29后，听到一声提示音，表示进入项目编程。
先输入端口号，再输入*号，再输入两至四位分机号码，输完后按*转下一端口的输入。
在输入分机号码状态如不输入分机号码而直接按*号则将当前分机号删除，并转到下一端口。
按#号返回项目号输入状态。
清除所有端口分机号码步骤：进入29项输入*** * *#即可。
ADV2003调度维护台使用手册广州智讯通信系统有限公司版本：00.01电子文件：调度维护台使用手册.doc更新日期：2005-06-27（文件编号）XXXXX目录1.前言 (1)2.运行环境 (2)2.1.硬件环境 (2)2.2.软件环境 (2)2.3.支持的调度台软件 (2)3.安装 (3)3.1.安装硬件 (3)3.1.1.地线的连接 (3)3.1.2.采用内置式ADIB板的维护台连线 (4)3.1.3.采用MCA的调度维护台的连线 (4)3.1.4.注意事项 (6)3.2.安装软件 (6)3.3.参数设置 (9)4.使用说明 (10)4.1.登录程序 (10)4.2.主界面 (10)4.3.数据编辑 (11)4.3.1.系统功能 (11)4.3.2.席位参数 (19)4.3.3.热线用户 (26)4.3.4.组参数 (32)4.3.5.保存数据 (35)4.3.6.退出数据编辑 (35)4.4.数据传送 (36)4.4.1.数据发送的说明 (36)4.4.2.发送数据 (36)4.4.3.接收数据 (37)4.4.4.席位重组 (37)4.4.5.通信数据 (38)4.5.席位监视 (39)4.6.密码管理 (39)4.7.网管设置 (40)4.8.关于软件 (41)5.与老版本调度维护的兼容 (42)5.1.获取热线用户数据 (42)5.2.获取附加显示数据 (42)5.3.获取标签名数据 (42)5.4.获取席位参数 (42)5.5.获取其他参数 (42)5.6.调度台软件升级 (43)5.6.1.使用ADV调度维护台2003进行维护的调度系统 (43)5.6.2.老版本调度维护台（P/N:800048）进行维护的调度系统 (43)图表图 1 调度系统接地图 (3)图 2 维护台接口示意图 (4)图 3 维护台连线图 (4)图 4 外置MCA系统接线图 (4)图 5 外置MCA系统接线图 (5)图6 资源管理器界面 (6)图7 调度维护台安装程序_欢迎界面 (7)图8 调度维护台安装程序_选择安装路径 (7)图9 调度维护台安装程序_选择程序组名称 (8)图10 调度维护台快捷方式图标1 (8)图11 调度维护台快捷方式图标2 (9)图12 登录界面 (10)图13 主界面 (10)图14 系统功能 (11)图15 创建调度台组_第一步 (12)图16 创建调度台组_第二步 (12)图17 创建调度台组_第三步 (13)图18 调度台组列表 (14)图20 备份/恢复数据 (15)图21 备份数据_路径选择 (15)图22 备份数据_确认 (16)图23 备份数据_成功 (16)图24 恢复数据_选择路径 (16)图25 恢复数据_确认 (17)图26 恢复数据_成功 (17)图27 数据拷贝 (17)图28 数据拷贝_确认 (18)图29 数据拷贝_成功 (18)图30 全局参数 (18)图31 选择调度台组 (19)图32 增加调度台席位 (20)图33 调度维护台主界面 (20)图 34 编辑调度台席位 (23)图35 删除调度台席位 (23)图36 添加调度台手柄 (24)图37 添加调度台手柄 (24)图38 编辑调度台手柄 (26)图39 删除调度台手柄 (26)图40 选择调度台组号、席位号 (27)图41 创建调度台热线用户 (27)图42 热线用户界面 (28)图43 热线用户编辑界面 (28)图44 用户数量重置 (29)图45 插入热线用户 (29)图46 移动热线用户1 (30)图47 移动热线用户2 (30)图48 删除热线用户 (30)图49 标签名编辑界面 (31)图50 附加显示编辑界面 (31)图51 选择调度台组参数 (33)图52 选择调度台组参数 (33)图53 紧急号码 (35)图54 退出保存数据 (35)图56 接收数据 (37)图57席位重组设置 (38)图58 通信数据 (38)图59 席位监视 (39)图60 密码管理 (40)图 61 网管设置 (40)图62 关于软件信息 (41)1. 前言ADV调度维护台2003（以下简称：调度维护台）是在DDS-200 ADV型系统调度台软件版本为800038-02A及其以上版本的基础上专门设计的新版本调度维护台软件。

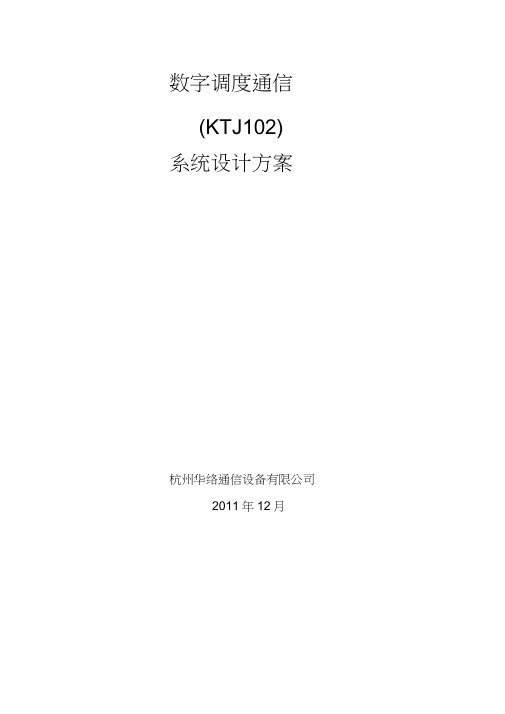

数字调度通信(KTJ102)系统设计方案杭州华络通信设备有限公司2011年12月一、总体描述2二、设计依据、目标和原则22.1设计依据 (2)2.2设计目标 (3)2.3设计原则 (3)三、通讯联络系统介绍43.1概述 (4)3.2系统特点 (5)3.3系统组成 (6)3.4系统主要技术指标 (11)3.5系统功能 (13)3.6覆盖区域 (23)3.7无线数据收发机的配置原则 (24)3.8 系统布置说明 (24)3.9系统设备运行环境 (25)四、项目设备清单26五、场地及环境准备27、总体描述煤矿通讯网由矿区地面通讯系统和井下通讯系统两大部分组成。
近几年来地面通信得到迅猛发展及完善，地面通信网正在向集语音、图像和数据传输“三网合一”的综合信息网方向发展。
但是，煤矿井下通讯系统由于受通讯设备技术更新缓慢、有线无线独立建网、传输距离有限（5km）、多级联网实现困难、电缆造价高昂、施工难度大、扩容性差、检修维护困难、重复投资等多种现实条件的制约，存在许多问题。
我公司推出的解决方案主要是针对煤矿井下通讯的以上现状，采用最先进的光纤传输及IP技术，对煤矿井下通讯系统进行全面的技术改造和升级，同时对已有井下通讯系统的煤矿实现通讯系统的备份、扩容和补充，从而使井下通讯系统真正成为煤矿安全生产的“生命线”。
同时，顺应煤炭行业集团化发展及管理的要求，系统具备灵活的多级组网功能，组建集团化调度通讯网。
21世纪以来，我国煤炭行业进入了难得的历史发展机遇期，能源的市场化对煤炭行业的发展注入了新的活力。
但随着生产规模的逐步增加，各种安全问题随之而来，国家所提倡建设的“数字化矿井”就是希望通过应用高科技监测、监控、通讯等手段提升煤矿安全生产的水平和管理效率。
在国内大多数煤矿“数字化矿井”的建设中，几乎全部采用IP传输技术作为数字化的平台，已经逐步实现在IP网上传输的包括瓦斯监控、皮带监控、泵房监控、电网安全监控、工业视频监控、环境监测监控、现场PLC控制等系统，已经基本上实现了图像和数据在IP 网上的传输及管理，但一直以来，受技术发展和煤安特殊应用的制约，语音通讯及救生广播一直未能实现IP化，特别是未能将最先进的语音通讯技术及设备应用于煤矿安全生产。
![[2012]KTJ102(V16)多媒体调度台的设置和操作使用说明](https://img.taocdn.com/s1/m/ac6edd4ae518964bcf847c91.png)
目录第一章概述 (3)1.1. KTC102装置简介 (3)1.2. 装置组成及配置图 (3)1.3. 装置功能 (4)第二章装置组成详解 (6)2.1. KTC102.1/-A型控制器： (6)2.2. KTC102.2型矿用隔爆兼本质安全型电源 (7)2.3.KTC102.3-1组合扩音电话 (8)2.4. KTC102.4-1-H组合急停闭锁开关 (15)2.5. KTC102.5多功能终端 (15)2.6. MHYBV-5-XXX型矿用五芯屏蔽拉力电缆及双头插座 (16)2.7. 传感器 (16)2.8. KDG-127/3-4型矿用远程控制箱 (27)第三章KTC102.1/-A控制器 (29)3.1. KTC102.1-A皮带控制器 (29)3.1.1. 皮带控制器显示界面 (29)3.1.2. 皮带控制器参数设置 (32)3.1.3. 皮带控制器键盘定义 (43)3.1.4. 皮带控制器报警 (44)3.1.5. 皮带控制器输入 (44)3.1.6. 皮带控制器输出 (45)3.1.7. 皮带控制器起停要求 (46)3.1.8. 皮带控制系统级联实现联锁及音频耦合 (47)3.2. KTC102.1工作面控制器 (48)3.2.1. 工作面控制器显示界面 (48)3.2.2. 工作面控制器参数设置 (49)3.2.3. 工作面控制器键盘定义 (59)3.2.4. 工作面控制器报警 (60)3.2.5. 工作面控制器输入 (61)3.2.6. 工作面控制器输出 (62)3.2.7. 工作面控制器起停要求 (63)第四章故障维护 (64)4.1. 常见故障维护 (64)4.2. 基本故障处理 (65)第五章其他 (68)5.1. 运输、储存及包装 (68)5.2. 售后服务 (68)第一章概述1.1. KTC102装置简介KTC102型通讯、控制一体化装置是我公司自行设计/制造的一种用于煤矿井下通讯控制装置。
调度命令机车装置使用说明书补充说明
为了避免因机车监控装置TAX箱故障造成机车号错误,而接收不到调度命令,采取安装调度命令机车装置时用专用设备设置机车号的办法,机车号不随TAX数据改变,接收调度命令以安装时设置的机车号为准。
出厂时机车装置主机主控板拨字开关全为OFF，安装或更换主机时需设置机车号。
当机车装置主机主控板拨字开关全为ON时，安装或更换主机时不需设置机车号，机车号以TAX箱数据为准。
设置机车号的方法如下(可参看调度命令测试仪使用说明书)。
1.按图1连接设备
图1 机车号设置连接示意图
2. 打开测试仪电源,测试仪显示界面如图2
3. 按下”菜单”键, 测试仪显示界面如图3
4. 选择”机车号设置”后按”确定”键, 显示界面如图4
5. 按”确定”键可输入机车号,例设机车号为5678,
按数字键分别输入5678,然后再按” 确定”键界面显示如图5 6.按”测试”键,机车号发送给主机,设置成功界面显示如图6 设置失败界面显示如图7
7.设置完成关闭测试仪,收好机车号设置连接电缆,操作终端滚动显示时机车号显示已设置机车号.
调度命令测试仪
图2
机车测试仪 车站测试仪 客货车设置 机车号设置
图3
机车号设置 XXXX 图4
机车号设置 5678
图5
机车号设置 SEND OK
图6
机车号设置 TEST FAIL
图7。
主要特点:系统硬件采用微处理器及美国国家半导体公司、加拿大敏迪公司的超大规模通信专用集成电路，并采用CPLD\FPGA等可编程器件，可通过调度键盘和维护终端两种方式对系统进行参数设置。
避免了通过PC 机设置主机参数的缺陷，（系统参数出错，主机与PC机无法连接时的瘫痪状态）。
整机技术先进、集成度高以及具有高速处理数据的能力。
1.无阻塞数字交换方式模块化设计结构，并采用无阻塞第四代超大规模数字交换网络。
2.主控热备份\分控可备份（选配）根据用户实际需求可增配一块主控板。
一用一备，当第一块主控板在工作中出现故障时，自动无缝切换到备板工作。
3.分机号码编辑本系统可实现多位数号码长度以及自定义号码字头，用户可根据本企业需求进行更改调整。
4.具有Caller ID主叫识别功能内外线主叫号码来电显示，环路中继DTMF与FSK两种音频收号制式兼容。
同时来电显示安全可靠。
5.整机完备的自检功能分机、中继用户具有故障自动诊断，可在调度键盘或维护终端上显示。
系统自动识别分机、中继用户板卡类型，无需手动设置定义类型；扩容调度分机用户无需重新编辑分机号码，系统智能对扩容用户部份进行号码编辑；分机、中继用户板卡槽位兼容，无需按顺序。
可任选中继、分机用户比例；自动识别终端用户拨号方式（双音频、脉冲）并具有智能转换功能；6.可靠性高系统公共部件(MPU板,综合板,电源箱)均采用双套热备份工作，出现故障时系统自动切换备用主控板工作，或发出声光告警；外接端口（用户电路、中继电路）具备三级过压过流保护电路，即便误接220V交流电源也不会全机瘫痪损坏，排除后能自动恢复。
7.双电源供电（选配）智能型高频开关电源是专为KTJ102一般兼矿用本安型程控调度交换机而设计的高效率、高性能、高稳定的通信电源。
它采用国际最先进的电源模式PWM技术和最稳定可靠的电源辅助系统。
∙在正常情况下，双组电源同时处于工作状态，提供整机工作。
若其中一台电源出现故障，将由另一台电源提供整机工作电压。
ktj222调度系统说明书Ktj222系统的调度：1、开关机顺序就整体先开综合控制层，再开其它模块。
综合控制层先开右侧后开左侧电源。
就一模块而言，先开±5V，再开±12V或一48V，最后开铃流。
关电源顺序与开电源顺序恰好相反：先关铃流，然后关±12V或一48V，最后关±5V。
各模块全关了以后再关综合层。
检查一48V、±5V、士12V、铃流是否正常，如有故障应排除或换电源板。
空载检查完毕，关二次电源。
我们现在的板子只有一个开关，所以没有上面那么复杂了。
上面是针对以前旧的电源板而言的。
2、综合层调试主控板(CSC)上5451芯片安装参考KTJ110技术资料：先开右边的二次电源，再开左边的电源，检查综合控制模块是否正常工作，可通过观察运行指示灯来粗略判断。
复位CSC板上的复位开关，检查CSC时钟是否能切换。
接好维护终端至综合控制背板串口的电缆，随意接4个串口的一个。
开维护终端，读系统配置，检查主网、通讯、串口是否安装好，通讯是否建立（开机后约30秒便能读到系统的配置)。
如出现故障，应检查串口板及串口线是否正常。
在执行读配置命令时，串口板上的相应灯应闪亮，若此灯不亮，表明终端至串口这一段有故障，应予排除。
主网、通讯、串口均正常后，关二次电源，先关左边电源再关右边电源。
连接各模块到主网的电缆（背板CDB的上方有两个34针的牛头插座，下面一个连接2，3模块，上面一个连接4，5模块)。
彩缆的连接以直观、简单、易记为准。
开综合控制模块电源，检查是否有异常情况（即检查彩缆与个背板的连接是否正确，是否出现与地、电源短路的情况)。
3、用户模块的调试依次打开各个模块的二次电源，检查CPU板上运行灯L1是否正常闪亮（一秒亮，一秒灭)。
注：CPU在开电时可能会出现一黄灯闪亮，表示CU板上的备用电池在充电，充电到一定值后会自动熄灭。
检查信号音板(SG)上灯的状态是否正常（前12个灯应该全部熄灭）。
佳源矿业有限公司矿井通信联络系统设计方案数字程控调度系统上海华亨电信设备有限公司2014年03月目录一、前言 (3)二、编制设计的主要依据 (4)三、标准和规范 (6)四、矿井调度通信解决方案 (8)1.系统概述 (8)2.系统设计 (8)3.系统组网拓扑图(全图)及说明 (12)4.设备配置清单（有线调度主机部分） (13)五、系统相关产品 (14)1.KTJ103矿用调度交换机 (14)1.1概述 (14)1.2基本性能 (15)1.3配置说明 (16)1.4设备外观 (17)2.调度台 (18)2.1丹麦建调度台 (18)2.2触摸屏调度台 (23)3.行政调度功能 (28)3.1调度功能 (28)3.2会议功能 (31)3.3交换功能 (32)3.4维护功能 (34)3.5其它功能 (34)4.部分分机程控功能介绍 (35)4.1分机间互拨设置 (35)4.2分机等级设置 (35)4.3热线功能 (35)4.4群呼、组呼 (35)4.5分组功能 (35)4.6强插功能 (35)4.7强拆功能 (35)4.8广播功能 (35)4.9手机伴侣功能 (36)4.10电话会议 (36)4.11留言功能 (36)4.12经理/秘书功能 (36)4.13呼叫转移功能 (36)4.14分机密码漫游功能 (36)5.数字录音系统 (37)六、省厅煤矿信息化建设和技术服务企业备案通知书 (39)七、法人营业执照 (40)八、税务登记证 (41)九、组织机构代码 (42)十、ISO9001系统质量体系认证证书 (43)十一、全国工业产品生产许可证 (44)十二、国家强制性产品认证证书（3C） (46)十三、矿用产品安全标志证书 (47)十四、防爆合格证 (49)十五、产品检验报告 (51)十六、企业简介 (53)十七、售后服务体系 (56)1.服务范围 (56)2.技术服务 (56)3.质量保证期 (56)4.质保期后的服务项目 (56)5.故障处理 (57)6.技术培训 (57)7.华亨售后服务网点 (58)一、前言根据国家安全监管总局、国家煤矿安监局关于建设和完善煤矿井下安全避险“六大系统”的要求，上海华亨电信设备有限公司在综合多年产品开发和煤矿行业市场经验积累的基础上，提出了解决煤矿通信联络系统可行性技术方案，为煤矿“六大系统”的建设和完善提供先进、可靠的产品与综合解决方案。
