WQC系列潜水排污泵操作规程范围本规程用于引导和规范WQC系列潜水排污泵的所有操作和维护。
安全知识1.操作和维护前，务必切断电源。
2.在湿润情况下，勿直接接触电机和电缆。
3.禁止从电缆插头拉扯电缆。
4.禁止使用已经损坏的电缆。
5.不得轻易拆卸电机及控制器，操作前请仔细阅读使用手册。
运行前准备工作1.输入电压、频率、功率应该符合潜水排污泵的要求。
2.电缆连接正确且牢固。
3.检查排污泵和电缆是否受损，如有损坏必须更换。
操作须知1.开启污水泵进水门。
2.打开电源开关。
3.排污泵在开启前需要使用清水进行清洗。
4.禁止潜水排污泵干转。
5.小心污水泵的进出口。
常见故障解决1.排污泵不能启动•检查电缆是否连接牢固•检查是否存在电力故障•检查电机和控制器是否损坏或故障2.排污泵启动但无水输出•检查是否存在泵体堵塞•检查水泵出口管道和调节阀门是否正常运转3.排污泵引出水流过小•检查水性是否符合设备标准要求•检查出口球阀门是否打开4.排污泵发出巨大的噪音•检查泵体固定螺栓是否松动或丢失•检查水泵皮带是否过紧或过松维护保养1.定期清洗排污泵，禁止使用化学溶剂清洗。
2.定期检查电缆是否完好，是否损坏。
3.定期检查电机是否正常工作、电缆接头是否老化、是否需要清洗和润滑。
4.水泵的存放应该在干燥通风处，防止水泵长时间处于潮湿环境中。
5.停下使用后，将水泵彻底清洁干燥后储存在防尘、防潮仓库中。
结束运行1.关闭电源开关，切断电源。
2.关闭污水泵进水门。
结论通过本操作规程，可以使得WQC系列潜水排污泵的操作更加规范，从而保证其长时间的安全、平稳运行。
在每次使用之前，请认真阅读本规程并严格执行。

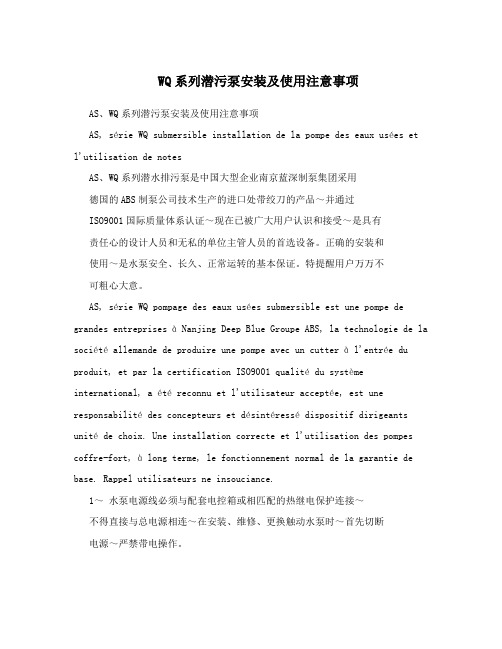

WQ系列潜污泵安装及使用注意事项AS、WQ系列潜污泵安装及使用注意事项AS, série WQ submersible installation de la pompe des eaux usées et l'utilisation de notesAS、WQ系列潜水排污泵是中国大型企业南京蓝深制泵集团采用德国的ABS制泵公司技术生产的进口处带绞刀的产品～并通过ISO9001国际质量体系认证～现在已被广大用户认识和接受～是具有责任心的设计人员和无私的单位主管人员的首选设备。
正确的安装和使用～是水泵安全、长久、正常运转的基本保证。
特提醒用户万万不可粗心大意。
AS, série WQ pompage des eaux usées submersible est une pompe de grandes entreprises à Nanjing Deep Blue Groupe ABS, la technologie de la société allemande de produire une pompe avec un cutter à l'entrée du produit, et p ar la certification ISO9001 qualité du système international, a été reconnu et l'utilisateur acceptée, est une responsabilité des concepteurs et désintéressé dispositif dirigeantsunité de choix. Une installation correcte et l'utilisation des pompes coffre-fort, à long terme, le fonctionnement normal de la garantie de base. Rappel utilisateurs ne insouciance.1～水泵电源线必须与配套电控箱或相匹配的热继电保护连接～不得直接与总电源相连～在安装、维修、更换触动水泵时～首先切断电源～严禁带电操作。
WQ系列潜水排污泵的安装与调试WQ系列潜水排污泵的安装与调试1、安装前：（1）必须详细阅读使用说明书，避免使用不当而损坏机器。
仔细检查水泵的选型是否正确，实际使用条件是否与规定的使用条件一致。
（2）清理水池或水道，检查进水池的最低水位是否满足设备的安装要求。
（3）应由一名合格电工，用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于5兆欧，严禁用兆欧表检查控制电缆，避免损坏水泵内部的电器元件；而应用万用表检查控制电缆线。
（4）检查电压一定要在铭牌上标出的额定电压±5%的范围内。
如果电源离水泵的使用距离较远时，考虑线损，电缆的截面积应加大，接头应尽可能少，且接头处做密封处理，以防漏水；另外考虑维护检修的方便，建议设置机旁端子箱。
（5）水泵配有专用控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新逐处紧固一次。
（6）水泵上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头一一对接。
（7）水泵的接地线为双色线（黄/绿），为保证安全，必须连接牢靠。
（8）电线接法：四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。
五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）。
七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）（9）检查电机的旋转方向。
在水泵初次安装启动前，或每次重新安装后，都应检查旋转方向。
检查方法是：瞬间启动水泵，观察叶轮旋转方向是否与铭牌上指示的方向一致，如果旋转方向不一致，只需交换三相中任意两相线的位置。
如果几台水泵连在同一控制柜或端子箱上，各台水泵必须单独进行检查。
（10）如使用浮球开关对水泵进行自动控制时，应根据水池的进水量与水泵的排水量，通过计算，按规定的水泵每小时最多启动次数确定浮球的开、停水泵的位置。
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改WQ／C系列潜水排污泵维护与检修规程(新编版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.WQ／C系列潜水排污泵维护与检修规程(新编版)1范围1.1本标准规定了动力分场废水处理站潜污泵维护与检修的技术条件和要求。
1.2本标准适用于平安高精铝业有限公司动力分场废水处理站潜污泵维护与检修。
2内容2.1定期检查与维修2.1.1电机相间和对地的绝缘电阻，要求同九条2，检查接地可靠。
2.1.2泵密封环与叶轮口环间的间隙直径方向小于2mm。
否则更换密封环。
2.1.3正常运行半年后，检查油室中的油状况，如油乳化状态，应更换N10或N15机械油。
油不宜加满须留10％空隙。
换油后运行较短时间漏水探头报警，应检查机械密封各加油放油塞密封是否可靠。
△装拆检修机封、电机、油室和电缆应由专业维修部或工厂进行。
2.2常见故障及排除方法故障原因排除方法不能启动1、缺相2、叶轮卡住3，绕组接头或电缆断路4、定子绕组烧坏5、控制电器故障1、检查线路，排除缺相问题2、清除杂物，最好在泵周围设置滤栅（但不可在泵入口装滤网）3、用欧姆表检查后修复4、进行修理，更换绕组或定子5、检查控制柜，修理或调换电器零件流量不足或不出水1.电机反转2.流道堵塞3.被抽介质浓度过大4.装置扬程过高，或所选泵的扬程大大低于实际需要5.叶轮严重磨损6.液位太低、致使泵吸入空气7.止回阀方向装反1.纠正电机转向2.清除杂物，最好在泵周围设置滤栅（但不可在泵入口装滤网）3.用水冲稀介质降低浓度4.设法降低装置扬程或改用较高扬程的泵5.更换叶轮6.调整浮球开关位置，使最低液位符合安装尺寸图的要求7.纠正止回阀方向定子烧坏1.再没有保护控制电器的情况下：缺相运行或缺相状态下启动；叶轮卡死或脱落；介质浓度过大；冷却系统淤塞2.密封损坏，电机进水3.紧固件松动造成电机进水修理好电机后，使用前必须：1.配置保护控制电器并：查清线路，清除缺相故障；清除脏物，拧紧叶轮紧固螺钉及不锈钢弹簧垫圈；用水稀释介质；冲洗、疏松冷却系统2.更换机械密封或“O”形密封圈3.拧紧各部紧固件电流过大1.管道、叶轮被堵2.抽送液体的密度或粘度较高3.所选泵的扬程大大超过实际需要，或使用条件改变、装置扬程大幅度降低，使得泵超过推荐流量运行1.清理管道和叶轮中的堵塞物2.改变相送液体的密度或粘度3.关小出口阀，减小流量，或车小叶轮，或更换较低扬程的泵云博创意设计MzYunBo Creative Design Co., Ltd.。
QDX、QX、QD、QY型潜水电泵Type QDX、QX、QD、QY Submersible Pumps安装使用说明书Instruction On Installation And Operation湖南湘电长泵（长沙水泵厂）长一制泵有限公司ChangYi Pump Manufacturing Co.,Ltd. Of XiangDian Chang Sha Pump Works一、概述本系列水泵由电机、泵体、机械密封（动密封、静密封）等部件组成，采用优质材料精制而成。
具有结构科学、小巧轻便、用途广泛等特点，是先进的排灌设备。
警告1、每台电泵都有接地标志，电泵必须可靠接地，并在供电线路中装漏电保护器。
2、严禁用力拉扯电缆（电源线），以免电缆线断裂而造成漏电。
3、电泵泵体潮湿时，在通电的情况下请勿触摸。
泵使用中，工作面附近水域内，禁止洗涤、游泳或放牲畜下水，谨防意外发生。
4、因维修或清理等，需移动电泵时，应先行切断电源。
5、安装使用前，请详阅说明书。
电泵泵体上贴有警告标志，为了您和他人的安全，请保持此标志完整清晰，不要随意撕落、涂沫或涂改。
另外，因产品不断开发，本公司保留技术更改权。
未列入本说明书内的产品，其技术参数请参见铭牌数据，在下一版本说明书中将作出调整。
感谢您选购本公司产品，务请依照说明书，正确操作与使用。
二、系列潜水电泵安装使用及注意事项1、潜水电泵必须按实际需要在推荐的扬程范围内选用，以防过载运行而损坏电机。
选用电泵扬程应考虑管路及弯头损失，一般每10米水平管道损失1米扬程，每一弯头损失1米扬程。
2、使用前，先检查电缆线及插头是否完好无损，各处螺栓有无松动，有无油浸出泵壳。
电机相线间及接地线与相线间绝缘电阻值应大于50兆欧，还必须安装漏电断路器等保安设施。
每台电泵都附有接地标记，应进行可靠接地。
3、在河塘安装电泵时，最好垂直放置在竹篓或其他网篮内，以防水草等杂物进入、堵塞叶轮。
可用三角架或借助船、桥、码头等吊放。
潜水排污泵技术说明1、概述1.1根据设计要求，提供的潜水排污泵，符合工矿的设计要求。
1.2提供的潜水排污泵能够满足有关设计、制造、安装和验收的标准。
2、技术规格根据要求，提供相应的潜水排污泵：3、使用范围、条件3.1 自来水厂取水泵；3.2 污水处理厂提升泵站，雨水泵站用水泵，工业废水排水用水泵。
3.3 介质温度不大于40℃，介质PH介于5-9之间。
3.4 介质密度不大于1.1*103kg/m3；4、技术要求4.1 潜水排污泵能抽送含有碎布、短纤维材料及一般废物和其它一些未处理的污水，并能通过直径不大于出口直径50%的固体颗粒。
4.2 潜水排污泵能够在规定的范围内正常工作，无汽蚀发生，运行噪音小于70分贝，运行平稳，并具有稳定的压头流量特性，电动机具有足够的额定功率，当泵在其特性曲线上任一点运行时，电功率不超载。
4.3 潜水排污泵的所有承压零件均作气压试验，试验压力为其设计压力的2倍，但不低于0.4Mpa，历时5min而无泄漏现象。
4.4 潜水排污泵在组装后，进行0.4MPa气压试验，历时5min而无泄漏现象。
4.5 潜水排污泵喷涂环氧树脂防腐漆，涂层厚度大于300μm，其表面光亮，无砂眼、裂痕等，过流部件采用喷涂环氧树脂防腐漆。
4.6 潜水排污泵叶轮、转子作动平衡试验，平衡精度为G6.3级，振动不大于0.45mm/s。
4.7功率大于22kW的潜水排污泵采用水套式冷却系统在全浸没、部分浸没和干式安装的条件下连续运行，运行方式为连续运行S1工作制，每小时允许起动12次而不会引起任何损坏。
4.8 不锈钢铭牌牢固地固定在每台泵的明显的位置，铭牌采用冲压的数字标志。
4.9 每台泵的起吊耳置于上盖的泵重心附近牢固、可靠。
5、结构特点5.1 潜水排污泵由潜水电机与水泵直联构成机电一体结构，为立式单级潜水泵，采用湿式安装系统安装，结构紧凑使用方便。
5.2功率大于22kW的潜水排污泵结构上设有绕组防凝露装置，可确保电机绝缘大于300MΩ，电机绕组设有超温报警开关，电机绕组进水保护装置，机械密封设有漏水报警等功能，所有保护功能均通过专用保护器进行保护。
上裾凯泉WQ/EC 系列小型潜水排污泵安装使用说明书安装使用产品前，请仔细阅读本安装使用说明书, 以免给您造成不必要的损失。
本产品执行GB/T 24674-2009《污水污物潜水电泵》标准IS09001 2000版国际质量体认证IS09001 Certified (Version 2000)上海凯泉泉蚣《集曲）上海凯泉泉蚣《集曲）SHANGHAI KAI QUAN PUMP (GROUP) CO.,LTD1.3. 1新泵存放，应在叶轮和泵体之间的间隙处喷油；电缆的弯曲半径至少应为其直径的10倍，并防止高温和曝晒，电缆端部的塑料封套必须保持完好，不得损毁或撤除；泵应竖直存放在干燥的地方。
8.3. 2使用过的泵存放，应先清洗并擦干，特别要将叶轮和泵体之间的间隙处擦干或烘干，然后执行上述新泵存放的规那么。
9.3. 3装在装置上的泵长期停机期间，每隔1个月或3个月，应开泵进行检查性运转约5分钟，防止叶轮和泵体之间的间隙处锈死，并防止泵内和泵进口周围形成沉淀。
在泵坑内的水时有时无的情况下，两次检查性运转之间的时间间隔应短一些。
每次进行检查性运转之前，均应按照8. 7. 2所述处置。
10..4泵的潜水深度超过5m的情况下，如果泵置于水中长时间停机，可能因湿度增高而降低绝缘电阻，所以泵潜水深度超过5m时不宜将泵置于水中长时间停机，停机期间最好将泵移到岸上，按8. 3. 2存放，实在做不到时，应按8. 3. 3 处置。
2.4转向的检查注意！|应在泵放入池中之前通电测试转向是否正确，正确的转向是：从泵吸入口看，叶轮为逆时针旋转。
如转向不对，应调换任意两相电源线。
如转向正确，应保持电源线与电机电缆线芯之间的相序关系。
A 测试之前请仔细检查保证无异物在叶轮和泵体内，千万不要把手和任何物体放入泵内。
不要长时间干运转。
8.5起动起动时应关闭吐出管路上的流量调节阀，当泵全速运转后逐渐翻开阀门。
注意！ |不能长时间在吐出阀门关闭的情况下运转。
潜水排污泵、给水泵安装、使用、维护说明书前言为保证设备正常运行和人身安全，在安装运行前应认真阅读本说明书。
本设备应由技术熟练的人员进行安装和操作运行，制造厂不承担由非专业人员参与而发生事故和责任。
如疑问，请即与本公司驻当地办事处联系。
一、主要用途和使用范围WQ、QXG、AS、AV系列潜水排污泵、潜水给水泵采用了国外多项先进技术，结构紧凑，使用维护方便。
其大通道水力部件设计和抗堵塞撕裂机构使水泵具有优良的过流性能，较高的工作可靠性，有利于实现自动化。
它广泛应用于市政工程、工业、商业、医院、宾馆、住宅区的污水排放，也适用于采油、农田灌溉等。
产品执行JB/T5118-2001《污水污物潜水电泵》标准。
使用条件：●输送介质最高温度应不超过40°C；●输送介质PH值为4～10；●输送介质中的固相物的容积比在2%以下；●输送介质的运动粘度为7╳10-7～23╳10-6m2/s；●输送介质介质密度应小于1.2╳103kg/m3；●可通过固体颗粒直径：φ25～φ180；●最大潜水深度：10m；●每二次启动间隔时间不小于10分钟。
二、系统说明WQ、AV、AS系列产品由潜水排污（给水）泵、控制设备、安装系统三大部分组成。
1、潜水排污（给水）泵：由电机和泵头组成，泵头与电机同轴，采用串联式机械密封。
其中电机防护等级为IP68，绝缘等级为F级；泵头由涡壳、叶轮、底盖等部件组成。
根据需要在潜水排污（给水）泵内设置有油室泄漏报警、电机绕组过热保护等功能。
2、控制设备：是潜水排污泵的启动、停止和运行监视系统。
根据用户要求不同可配置控制柜、端子箱、液位控制器等，并设有过载、缺相、短路、漏水、电机绕组超温等保护功能。
详见控制设备的随机文件。
3、安装系统：根据工况条件不同，安装方式有固定湿式安装、固定干式安装、移动式安装。
三、特点●独特的电缆密封设计－水密电缆，排除了电缆进水的隐患；●完美的电机冷却设计－水套冷却系统，通过高低压水管实行自流循环冷却（中型泵）；●转子和叶轮进行动平衡检测，确保运行平稳。
WQ-C系列潜水排污泵维护与检修规程WQ-C系列潜水排污泵是一种用于排除污水和废水的专用泵。
为了确保它的正常运行和延长使用寿命，我们需要进行定期的维护和检修。
以下是WQ-C系列潜水排污泵的维护和检修规程。
一、日常维护1.定期检查泵的外观是否有异常，如有泄漏、锈蚀等情况应及时处理。
2.检查电源线是否有磨损和断裂现象，确保电源线连接牢固。
3.定期清洁泵体，保持泵的外部清洁，防止进水口被杂物堵塞。
二、定期维护1.每隔一段时间，应对泵进行润滑。
首先关闭电源，然后拆开泵体的泵腔盖，检查泵轴油封的状况，如有磨损或老化需要及时更换。
在更换泵轴油封之前，要仔细清洁泄漏的泥土或泥沙，保证更换后的泵轴油封的正常工作。
2.定期检查泵的轴承和密封件，发现磨损或老化要及时更换。
3.定期检查电机的绝缘电阻，确保电机的绝缘性能良好。
同时，还需清洁电机的通风孔，防止电机过热。
三、故障排除1.如果泵不能启动，首先要检查电源线是否连接正常，电压是否稳定。
2.如果排污泵启动后没有排污，首先要检查泵入水口是否被杂物堵塞，然后检查泵叶轮和泵轴是否有故障或损坏。
3.如果排污泵运行时有噪音，首先要检查泵轴和轴承是否有杂物或损坏的情况，然后检查水泵和管道是否对齐。
四、注意事项1.在使用排污泵时，应严禁将泵浸入易燃、易爆和腐蚀性液体中。
2.在更换泵轴油封时，要避免用力过猛，以免损坏密封件或泵轴。
3.在检修排污泵时，应保证电源切断，并遵循相应的操作规程。
综上所述，定期维护和检修对于WQ-C系列潜水排污泵的正常运行至关重要。
只有通过定期的维护和检修，我们才能确保排污泵的安全可靠，延长其使用寿命。
希望以上内容对您有所帮助。
