潜污泵型号及参数
潜污泵是一种用于排放污水、污泥的重要设备，广泛应用于城市污水处理、工业污水处理等领域。
本文将介绍几种常见的潜污泵型号及其参数，供读者参考选择合适的产品。
1. 型号一：XJ 潜污泵
•功率：2.2 kW
•流量：10 m³/h
•扬程：15 m
•口径：50 mm
•转速：2900 rpm
•进口直径：150 mm
•排出直径：80 mm
XJ 潜污泵适用于小型污水处理厂、住宅小区污水处理等场所，具有结构紧凑、性能稳定等特点。
2. 型号二：WQ 潜污泵
•功率：7.5 kW
•流量：20 m³/h
•扬程：25 m
•口径：80 mm
•转速：1450 rpm
•进口直径：200 mm
•排出直径：100 mm
WQ 潜污泵适用于工业污水处理、排灌站、市政工程等领域，具有耐腐蚀、抗堵塞等特点。
3. 型号三：YW 潜污泵
•功率：11 kW
•流量：30 m³/h
•扬程：30 m
•口径：100 mm
•转速：1450 rpm
•进口直径：250 mm
•排出直径：150 mm
YW 潜污泵适用于污水处理厂、污水处理设备、环保工程等领域，具有耐磨损、高效率等特点。
通过以上介绍，读者可以根据实际需求选择适合的潜污泵型号，确保设备运行
效果和效率。
潜水排污泵、给水泵安装、使用、维护说明书前言为保证设备正常运行和人身安全，在安装运行前应认真阅读本说明书。
本设备应由技术熟练的人员进行安装和操作运行，制造厂不承担由非专业人员参与而发生事故和责任。
如疑问，请即与本公司驻当地办事处联系。
一、主要用途和使用范围WQ、QXG、AS、AV系列潜水排污泵、潜水给水泵采用了国外多项先进技术，结构紧凑，使用维护方便。
其大通道水力部件设计和抗堵塞撕裂机构使水泵具有优良的过流性能，较高的工作可靠性，有利于实现自动化。
它广泛应用于市政工程、工业、商业、医院、宾馆、住宅区的污水排放，也适用于采油、农田灌溉等。
产品执行JB/T5118-2001《污水污物潜水电泵》标准。
使用条件：●输送介质最高温度应不超过40°C；●输送介质PH值为4～10；●输送介质中的固相物的容积比在2%以下；●输送介质的运动粘度为7╳10-7～23╳10-6m2/s；●输送介质介质密度应小于1.2╳103kg/m3；●可通过固体颗粒直径：φ25～φ180；●最大潜水深度：10m；●每二次启动间隔时间不小于10分钟。
二、系统说明WQ、AV、AS系列产品由潜水排污（给水）泵、控制设备、安装系统三大部分组成。
1、潜水排污（给水）泵：由电机和泵头组成，泵头与电机同轴，采用串联式机械密封。
其中电机防护等级为IP68，绝缘等级为F级；泵头由涡壳、叶轮、底盖等部件组成。
根据需要在潜水排污（给水）泵内设置有油室泄漏报警、电机绕组过热保护等功能。
2、控制设备：是潜水排污泵的启动、停止和运行监视系统。
根据用户要求不同可配置控制柜、端子箱、液位控制器等，并设有过载、缺相、短路、漏水、电机绕组超温等保护功能。
详见控制设备的随机文件。
3、安装系统：根据工况条件不同，安装方式有固定湿式安装、固定干式安装、移动式安装。
三、特点●独特的电缆密封设计－水密电缆，排除了电缆进水的隐患；●完美的电机冷却设计－水套冷却系统，通过高低压水管实行自流循环冷却（中型泵）；●转子和叶轮进行动平衡检测，确保运行平稳。
自动搅匀潜水排污泵型号及参数自动搅拌潜水排污泵是一种具有自动搅拌功能的潜水泵，主要用于排放或搅拌污水、污泥、废水等液体。
它可以有效地混合悬浮物和沉淀物，提高处理效率和排放质量，在工业、农业、市政等领域得到广泛应用。
下面将为您介绍几款常见的自动搅拌潜水排污泵的型号及参数。
1.型号AQS-A150-流量：150m³/h-扬程：20m-功率：11kW-电压：380V- 转速：1450rpm- 进口直径：150mm- 出口直径：150mm-材质：铸铁-搅拌功率：2.2kW- 搅拌转速：1450rpm2.型号AQS-B200-流量：200m³/h-扬程：25m-功率：15kW-电压：380V- 转速：1450rpm- 进口直径：200mm - 出口直径：200mm -材质：不锈钢-搅拌功率：3kW- 搅拌转速：1450rpm 3.型号AQS-C300-流量：300m³/h-扬程：30m-功率：22kW-电压：380V- 转速：1450rpm- 进口直径：250mm - 出口直径：250mm -材质：铸铁-搅拌功率：4kW- 搅拌转速：1450rpm4.型号AQS-D400-流量：400m³/h-扬程：35m-功率：30kW-电压：380V- 转速：1450rpm- 进口直径：300mm- 出口直径：300mm-材质：不锈钢-搅拌功率：5.5kW- 搅拌转速：1450rpm这些型号的自动搅拌潜水排污泵具有流量大、扬程高、功率大的特点，适用于处理大量污水和废水的场合。
采用搅拌装置可以有效地将悬浮物和沉淀物搅拌混合，提高污水的均匀性和降解效果。
潜水设计可以降低对环境的影响，避免污水外溢和异味产生。
同时，这些自动搅拌潜水排污泵还具有自动控制功能，可以通过控制面板实现启动、停止、调速等操作，使其更加方便易用。
在运行过程中，还可以实时监测流量、扬程、转速等参数，以便及时调整运行状态。

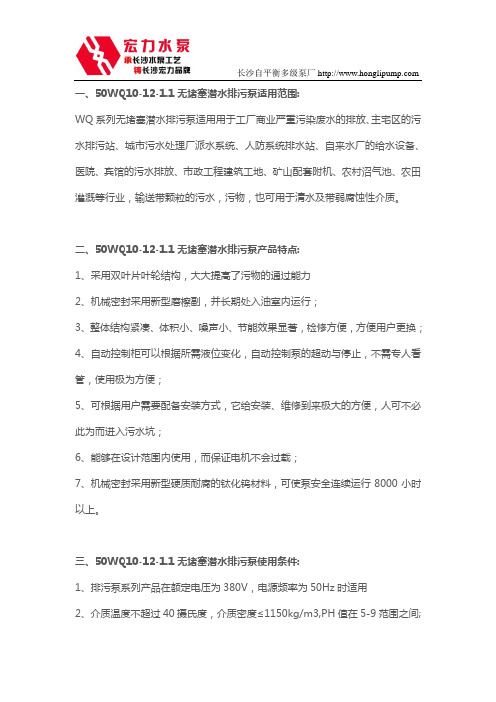

一、50WQ10-12-1.1无堵塞潜水排污泵适用范围:WQ系列无堵塞潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
二、50WQ10-12-1.1无堵塞潜水排污泵产品特点:1、采用双叶片叶轮结构，大大提高了污物的通过能力2、机械密封采用新型磨檫副，并长期处入油室内运行；3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；6、能够在设计范围内使用，而保证电机不会过载；7、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
三、50WQ10-12-1.1无堵塞潜水排污泵使用条件:1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;3、海拔高度不超过1000米；4、输送介质年粘度不超1000CP；5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;四、型号意义：例：450WQ2260-14-132450- 泵排出口径为450mmWQ - 潜水式污水泵2260 - 设计点流量为2260m³/h14 - 设计点扬程为14m132 - 电机功率为132KW。
原理：开泵前,吸入管和泵内必须充满液体。
开泵后,叶轮高速旋转,其中的液体随着叶片一起旋转,在离心力的作用下,飞离叶轮向外射出,射出的液体在泵壳扩散室内速度逐渐变慢,压力逐渐增加,然后从泵出口,排出管流出。
此时,在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区,液池中的液体在池面大气压的作用下,经吸入管流入泵内,液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。
潜水泵的分类就使用介质来说,潜水泵大体上可以分为清水潜水泵,污水潜水泵,海水潜水泵(有腐蚀性)三类。
WQ系列污水污物潜水电泵(以下简称电泵)，由水泵、密封、电动机三部分组成。
电动机位于电系上部，分单相和三相异步电动机。
水泵和电动机之间采取双端面机械密封，每个固定止口密封处采用“O”型耐油核胶密封图作静密封。
该系列电泵具有结构紧凑、流量大、效率高、使用方便等特点，关键部位的机械密封采用硬质合金和优质碳化硅为材料，电泵转子轴采用45#钢调质并进行淬火处理。
也可以采用不锈钢材料，确保轴有可靠的机械强度，可有效地提高轴的耐磨性和腐蚀性。
同时也便于叶轮的维修和拆卸。
全系列可选购搭配自动耦合装置设备，遇泵需要保养、维护时可轻易的由吊链螺杆进行升降、脱离、接合等作业，工程人员无须入水中拆卸，有效提升作业的便利性、安全性。
主要用途该系列电泵广泛适用于市政污水处理、建筑工程、宾馆、矿工、池塘、印染、造纸、纺织等场所的污水污物的排放。
是抽送泥浆、灰浆、生活废水、污水共尿和含有纤维、紙屑等因体颗粒的理想设备。
使用条件·介质温度不超过+40℃·介质的PH值在4- 10之间·介质的密度不大于1.2x 103kg/m3 ·电源频率50Hz ·潜水深度不超过5米产品特点1、采用独特的单片或双片叶轮结构，大大提高了固体污物通过能力，能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。
潜水排污泵型号规格1. 引言潜水排污泵是一种用于将液体从低洼区域或深水中排放的设备。
它主要由电机、泵体、推进器和控制设备组成。
潜水排污泵广泛应用于城市污水处理、农田灌溉、工业生产等领域。
本文将详细介绍潜水排污泵的型号和规格。
2. 型号分类潜水排污泵的型号根据其功率、排量等特性进行分类。
常见的型号分类有：2.1. 根据功率分类•小功率型号：适用于家庭污水排放和小型工业用途。
•中功率型号：适用于城市污水处理和中型工业用途。
•大功率型号：适用于大型工业生产和治理大规模的污水处理厂。
2.2. 根据排量分类•小排量型号：适用于小范围污水集中排放和小流量工业排水。
•中排量型号：适用于中型污水处理和一般工业用途。
•大排量型号：适用于大型污水处理厂和大流量工业排水。
3. 型号规格不同型号的潜水排污泵具有不同的规格。
以下是常见型号潜水排污泵的规格参数：3.1. 小功率型号规格3.1.1. 型号A•功率：0.5千瓦•排量：10立方米/小时•提升高度：5米•最大固体颗粒直径：25毫米•进口口径：50毫米•出口口径：50毫米3.1.2. 型号B•功率：0.75千瓦•排量：20立方米/小时•提升高度：8米•最大固体颗粒直径：30毫米•进口口径：50毫米•出口口径：50毫米3.2. 中功率型号规格3.2.1. 型号C•功率：2千瓦•排量：30立方米/小时•提升高度：10米•最大固体颗粒直径：40毫米•进口口径：80毫米•出口口径：80毫米3.2.2. 型号D•功率：3千瓦•排量：50立方米/小时•提升高度：15米•最大固体颗粒直径：50毫米•进口口径：80毫米•出口口径：80毫米3.3. 大功率型号规格3.3.1. 型号E•功率：5千瓦•排量：80立方米/小时•提升高度：20米•最大固体颗粒直径：60毫米•进口口径：100毫米•出口口径：100毫米3.3.2. 型号F•功率：7千瓦•排量：100立方米/小时•提升高度：25米•最大固体颗粒直径：70毫米•进口口径：100毫米•出口口径：100毫米4. 结论本文对潜水排污泵的型号和规格进行了详细介绍。
80wq43-13-3潜水排污泵 80wq43-13-3潜水排污泵型号说明 格式：80 WQ43-13-3 注释：80——–排出口径80mm WQ——-W代表“污”，Q代表“潜” 43——–流量为43m3/h 13———扬程13m(第一个“13”) 3———配用电机功率3KW(第二个“3”) 80wq43-13-3潜水排污泵概述 WQ潜水排污泵主要部件由叶轮、泵体、底座潜水电机组成。
水泵和电机是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。
叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。
产品执行Q/TBJW2-2003《污水污物潜水电泵》标准。
《污水污物潜水电泵》标准。
WQ潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
WQ潜水排污泵主要用途 WQ潜水排污泵使用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水装置，医院、宾馆的污水排放、市政工程筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。
80wq43-13-3潜水排污泵特点 1.WQ潜水排污泵采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000d~时以上。
污水潜水泵型号以下几款污水潜水泵型号供用户或设计院选型设计【QW(WQ)系列无堵塞潜水排污泵】型号意义：WQ、QW系列潜水式排污泵价格编号型号规格流量(m3扬程转速WQ(铸铁) WQP(普WQP(304WQP(316自动耦合铸铁叶轮不锈钢叶带循环水/h) (m) (r/min) 通不锈钢) 不锈钢) 不锈钢) 装置轮装置1 25-8-22-1.1 8 22 2800 904 2224 2711 4309 / 64 240 /2 32-12-15-1.1 12 15 2800 904 2224 2711 4309 / 64 240 /3 40-15-15-15 15 15 2900 1043 2919 3475 5560 / 80 256 /4 40-15-30-2.2 15 30 2900 1251 2919 3614 5769 / 80 256 /5 50-20-7-0.75 20 7 2900 765 2085 2641 4240 / 96 288 /6 50--10-10-0.75 10 10 2900 765 2085 2641 4240 / 96 288 /7 50-20-15-1.5 20 15 2900 1043 2919 3475 5560 / 96 480 /8 50-15-25-2.2 15 25 2900 1084 3058 3614 5769 834 96 480 /9 50-18-30--30 18 30 2900 1529 3475 4170 6672 834 96 480 /10 50-25-32-5.5 25 32 2900 2294 4587 5560 8896 834 112 640 /11 50-20-40-7.5 20 40 2900 2641 4726 5699 9105 834 160 768 /12 65-25-15-22 25 15 2900 1321 3336 4031 6464 834 96 480 /13 65-37-13-30 37 13 2900 1599 3614 4309 6881 834 112 512 /14 65-25-30-4.0 25 30 2900 1738 4170 4587 7367 834 128 528 /15 65-30-40-75 30 40 2900 2641 5560 6672 10703 973 240 768 /16 65-35-50-11 35 50 2900 3962 9313 11120 17792 973 256 960 /17 65-35-60-15 35 60 2900 4365 9730 11676 18626 973 256 960 /18 80-40-7-2.2 40 7 1450 1390 3614 4309 6881 973 128 768 /19 80-43-13-3.0 43 13 2900 1599 4031 4865 7784 973 128 768 /20 80-40-15-40 40 15 2900 1738 4309 5143 6950 973 144 800 /21 80-65-25-7.5 65 25 2900 2641 5560 6672 10703 1112 208 880 /22 100-80-10-4 80 10 1450 2294 5352 6394 10217 1390 160 880 /23 100-110-10-5.5 110 10 1450 2502 6533 7784 12441 139 240 960 /24 100-100-15-7.5 100 15 1450 2780 6672 7923 12649 1390 240 960 /25 100-80-20-7.5 80 20 1450 2780 6672 7923 12649 1390 240 960 /26 100-100-25-11 100 25 1450 3892 9730 11676 18626 1390 272 1040 /27 100-100-30-15 100 30 1450 4490 10286 12232 19460 1390 320 1120 /28 100-100-35-18.5 100 35 1450 5282 11120 13344 21267 1390 320 1120 /编号型号规格流量(m3/h) 扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置29 125-130-15-11 130 15 1450 4101 11259 1390 22240 2224 320 1120 /30 125-130-20-15 130 20 1450 4684 11398 14317 22935 2224 320 1120 /31 150-145-9-7.5 145 9 1450 3197 8479 9730 / 2224 320 800 /32 150-180-15-15 180 15 1450 4823 11537 13205 / 2224 320 960 /33 150-180-20-18.5 180 20 1450 5838 13344 15290 / 2224 320 960 97334 150-180-25-22 180 25 1450 6533 14873 15985 / 2224 352 1120 984135 150-130-30-22 130 30 1450 6533 14873 15985 / 2224 352 1120 986936 150-180-30-30 180 30 1450 8062 17931 / / 2224 400 1280 1181537 150-200-30-37 200 30 1450 10967 27522 / / 2224 400 1280 1320538 200-300-7-11 300 7 980 5560 15290 / / 3058 320 1120 806239 200-250-11-15 250 11 980 5838 15568 / / 3058 320 1120 903540 200-250-15-18.5 250 15 1450 6672 17653 / / 3058 400 1280 834041 200-400-10-22 400 10 1450 7506 18348 / / 3058 400 1280 903542 200-400-13-30 400 13 1450 10008 / / / 3058 400 1280 903543 200-300-15-22 300 15 1450 7506 / / / 3058 400 1280 903544 200-250-22-30 250 22 1450 10008 / / / 3058 400 1280 1112045 200-350-25-37 350 25 1450 11495 / / / 3058 480 1440 1320546 200-400-30-45 400 30 1450 13872 / / / 3058 480 1440 2224047 250-600-9-30 600 9 980 15290 / / / 3892 880 2400 2085048 250-600-12-37 600 12 1450 17375 / / / 3892 880 2400 2432549 250-600-15-45 600 15 1450 21545 / / / 3892 880 2400 2919050 250-600-20-55 600 20 1450 24325 / / / 3892 880 2400 3475051 250-600-25-75 600 25 1450 29190 / / / 3892 960 2720 3892052 300-800-12-45 800 12 1450 23630 / / / 5421 960 2720 3475053 300-500-15-45 500 15 1450 23630 / / / 5421 960 2880 3475054 300-800-15-55 800 15 980 24325 / / / 5421 960 2880 3753055 300-600-20-55 600 20 980 25020 / / / 5421 1920 4000 3753056 300-800-20-75 800 20 980 38920 / / / 5421 2400 4800 4378557 300-950-20-90 950 20 980 41700 / / / 5421 2400 4800 53515编号型号规格流量(m3/h) 扬程(m)转速(r/min)WQ(铸铁)WQP(普通不锈钢)WQP(304不锈钢)WQP(316不锈钢)自动耦合装置铸铁叶轮不锈钢叶轮带循环水装置58 300-1000-25-110 1000 25 980 43090 / / / 5421 2400 4800 6672059 300-1100-10-55 1100 10 980 25715 / / / 5421 2400 4800 3753060 350-1500-15-90 1500 15 980 48650 / / / 6255 2560 / 7089061 350-1200-18-90 1200 18 980 50735 / / / 6255 2560 / 7089062 350-1100-28-132 1100 28 740 62550 / / / 6255 2560 / 8062063 350-1000-36-160 1000 36 740 70890 / / / 6255 2560 / 8618064 400-1760-7.5-55 1760 75 580 52820 / / / 7645 3200 / 5699065 400-1500-10-75 1500 10 980 50735 / / / 7645 3200 / 4865066 400-2000-15-132 2000 15 740 65052 / / / 7645 3200 / 8757067 400-1700-22-160 1700 22 740 75755 / / / 7645 3200 / 8618068 400-1500-26-160 1500 26 740 75755 / / / 7645 3200 / 8618069 400-1700-30-200 1700 30 740 85485 / / / 7645 3200 / 9452070 400-1800-32-250 1800 32 740 89655 / / / 7645 3200 / 9730071 500-2500-10-110 2500 10 740 90350 / / / 13900 4000 / /72 500-2600-15-160 2600 15 740 98690 / / / 13900 4000 / /73 500-2400-22-220 2400 22 740 108420 / / / 13900 4000 / /74 500-2600-24-250 2600 24 740 115370 / / / 13900 4000 / /【AS型撕裂式潜水排污泵】型号意义：AS型无堵塞潜水排污泵价格编号型号规格流量(m3/h) 扬程(m)功率(KW)转速(r/min)电压(V)配用胶管内径(mm)AS 叶轮自耦装置GAK一控一全保自动控制柜配浮球一控二、一用二备全保自动控制柜配浮球1 AS10-2W/CB 15 4 1.1 2850 220 76 1182 192 973 1043 16682 AS10-2CB 15 4.5 1.1 2900 380 76 1112 192 973 1043 16683 AS16-2CB 29 7.6 1.5 2900 380 76 1321 192 973 1043 16684 AS30-2CB 42 11 3 2900 380 76 1738 192 973 1112 16685 AS55-2CB 45 13 5.5 2900 380 127 3058 352 1251 1182 18076 AS55-4CB 100 7.5 5.5 1450 380 152 3336 480 2085 1182 18077 AS75-2CB 60 18 7.5 2900 380 127 3753 352 1251 1251 18778 AS75-4CB 145 10 7.5 1450 380 152 3892 480 2085 1251 18779 AV14-4 22 5.8 1.5 1450 380 76 1529 192 973 1043 166810 AV55-2 30 20 5.5 2900 380 100 3475 352 1390 1182 208511 AV75-2 30 25 7.5 2900 380 100 4170 400 1390 1321 2085【JYWQ系列自动搅匀潜水排污泵】型号意义：JYWQ、JPWQ自动搅匀系列排污泵价格编号型号规格排出口径(mm) 流量(m3/h)扬程(m)搅匀直径(mm)转速(r/min)功率(KW) 效率(%) JYWQ\JPWQ1 40-12-15-1200-1.5 40 12 15 1200 2900 1.5 48 11822 50-20-7-1200-0.75 50 20 7 1200 2900 0.75 62 9043 50-10-10-1200-1.1 50 10 10 1200 2900 1.1 54 9734 50-15-15-1200-2.2 50 15 15 1200 2900 2.2 51 13215 50-15-10-1200-1.5 50 15 10 1200 2900 1.5 65 11826 50-15-20-1200-2.2 50 15 20 1200 2900 2.2 51 13217 50-20-15-1200-2.2 50 20 15 1200 2900 2.2 57 13218 50-40-7-1200-2.2 50 40 7 1200 2900 2.2 73 13219 50-40-9-1400-3 50 40 9 1400 2900 3 55 173810 50-25-15-1400-3 50 25 15 1400 2900 3 56 173811 50-25-22-1200-4 50 25 22 1200 2900 4 57 208512 50-40-15-1400-4 50 40 15 1400 2900 4 68 208513 50-25-32-1600-5.5 50 25 32 1600 2900 5.5 49 278014 65-25-15-1400-3 65 25 15 1400 2900 3 65 173815 65-37-13-1400-3 65 37 13 1400 2900 3 60 173816 65-25-28-1400-4 65 25 28 1400 2900 4 58 222417 80-40-7-1200-2.2 80 40 7 1200 2900 2.2 50 166818 80-30-8-1200-2.2 80 30 8 1200 2900 2.2 51 166819 80-43-13-1600_4 80 43 13 1600 2900 4 65 208520 80-50-10_1600_3 80 50 10 1600 2900 3 72 180721 80-40-15_1600_4 80 40 15 1600 2900 4 62 222422 80-60-13-1600_4 80 60 13 1600 2900 4 70 222423 80-35-25-1600_5.5 80 35 25 1600 2900 5.5 58 285024 80-50-25_1600_7.5 80 50 25 1600 2900 7.5 56 291925 100-80-9-1600-4 80 80 9 1600 2900 4 62 250226 100-110-10-2000-5.5 100 110 10 2000 2900 5.5 67 312827 100-70-15-2000-55 100 70 15 2000 2900 5.5 59 312828 100-100-15-2000-75 100 100 15 2000 2900 7.5 70 3336编号型号规格排出口径(mm) 流量(m3/h)扬程(m)搅匀直径(mm)转速(r/min)功率(KW) 效率(%) JYWQ\JPWQ29 100-80-20-2000-75 100 80 20 2000 1450 7.5 71 333630 100-80-22-2000-11 100 80 22 2000 1450 11 63 417031 100-80-25-2000-11 100 80 25 2000 1450 11 70 417032 100-100-22-2000-15 100 100 22 2000 1450 15 61 486533 100-80-30-2000-15 100 80 30 2000 1450 15 67 486534 150-150-10-2000-7.5 100 150 10 200 1450 7.5 70 361435 150-200-7-2500-7.5 100 200 7 2500 1450 7.5 80 347536 150-250-6-2500-7.5 150 250 6 2500 1450 7.5 82 347537 150-100-15-2600-11 150 100 15 2600 1450 11 75 558838 150-145-15-2600-11 150 145 15 2600 1450 11 78 558839 150-200-10-2600-15 150 200 10 2600 1450 15 73 635240 150-65-40-3200-18.5 150 65 40 2600 1450 18.5 70 711741 150-180-22-2600-18.5 150 180 22 2600 1450 18.5 75 711742 150-150-26-2600-18.5 150 150 26 2600 1450 18.5 72 711743 150-110-30-2600-18.5 150 110 30 2600 1450 18.5 72 711744 150-300-15-2600-22 150 300 15 2600 1450 22 76 795145 150-130-30-2600-22 150 130 30 2600 1450 22 70 795146 150-200-30-2600-37 150 200 30 2600 1450 37 65 1330247 150-150-35-3200-37 150 150 35 3200 1450 37 65 1330248 150-140-40-3200-37 150 140 40 3200 1450 37 76 1330249 200-300-7-3000-11 200 300 7 3000 960 11 75 749250 200-250-11-3000-15 200 250 11 3000 1450 15 72 818751 200-300-10-3000-15 200 300 10 3000 1450 15 75 818752 200-250-15-3000-18.5 200 250 15 3000 1450 18.5 72 902153 200-400-10-3000-22 200 400 10 3000 1450 22 75 948054 200-310-13-3000-22 200 310 13 3000 1450 22 71 948055 200-400-13-3000-30 200 400 13 3000 1450 30 76 1116256 200-280-22_3000_30 200 280 22 3000 1450 30 71 1116257 200-350-25_3200_37 200 350 25 3200 1450 37 73 12510编号型号规格排出口径(mm) 流量(m3/h)扬程(m)搅匀直径(mm)转速(r/min)功率(KW) 效率(%) JYWQ\JPWQ58 200-250-35-3200_45 200 250 35 3200 1450 45 69 1529059 200-400-30_3200_55 200 400 30 3200 1450 55 72 2905160 250-600-9-3200_30 250 600 9 3200 960 30 78 1834861 250-600-12_3200_37 250 600 12 3200 1450 37 78 1987762 250-420-22-3200_45 250 420 22 3200 960 45 76 27216【WQK/QG系列切割式潜水排污泵】型号意义：WQK高效无堵塞带切割装置型及带刀型污水污物潜水泵价格出水配管口功率(KW) 转速(r/min) 普通型带刀装置编号型号规格流量(m3/h) 扬程(m)径(mm)1 WQK8-12 8 12 32 0.75 2900 1029 15292 WQK25-6 25 6 80 0.75 1450 1043 15573 WQK20-7 20 7 50 1 1450 1029 15434 WQK10-12 10 12 40 075 1450 1029 15435 WQK10-12 10 12 40 1.1 1450 1126 16266 WQK8-22 8 22 25 1.1 1450 1140 16547 WQK20-15 20 15 50 15 1450 1237 17388 WQK15-30 15 30 4 2.2 1450 1321 18359 WQK20-20 20 20 50 22 1450 1334 184910 WQK25-15 25 15 65 22 1450 1348 186311 WQK40-7 40 7 80 2.2 1450 1738 225212 WQK30-30 30 30 80 3 2900 1793 229413 WQK30_15 30 15 80 3 2900 1793 229414 WQK25-30 25 30 65 4 2900 1890 239115 WQK40-15 40 15 80 4 1450 2113 262716 WQK85-10 85 10 100 4 1450 2127 264117 WQK65-25 65 25 80 7.5 2900 2780 343318 WQK20-60 20 60 80 7.5 2900 3419 392019 WQK80-20 80 20 80 7.5 1450 2877 346120 WQK100-15 100 15 100 7.5 1450 2947 353121 WQK130-10 130 10 150 75 1450 3628 421222 WQK100-25 100 25 150 11 1450 4629 519923 WQK115-15 115 15 125 15 1450 5254 597724 WQK180-15 180 15 150 15 1450 5352 608825 WQK100_40 100 40 100 15 1450 5518 6241出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
企业通过ISO9001:2008 国际质量体系认证注册号：01603Q12076R1S全国工业产品生产许可证号：XK06-003-00324产品标准编号：JB/T5118-2001污水污物潜水电泵使用维护说明书山西天波制泵有限公司目录一、概述二、使用环境及条件三、结构特点四、主要技术参数五、泵的选型六、使用前的准备和检查七、启动、运转和停机八、保养和维修九、“三保”规定十、电泵故障排除法十一、WQ 内装式污水潜水电泵结构图（一）十二、WQ 内装式污水潜水电泵结构图（二）十三、WQ 内装式污水潜水电泵结构图（三）十四、WQ 外装自冷式污水潜水电泵结构图十五、WQ 外装内冷式污水潜水电泵结构图★ 为了防止触电，阅读说明书了解正确的安装方法！★ 为了保证人身安全，电泵使用前必须可靠接地！★ 禁止带电移动电泵！★ 电泵运行中禁止周边3 米内人畜接近！★ 电泵按功率外配备TGM10 系列过载保护断路器！★ 电机为充水式时，使用前电机腔内必须注满清洁水，否则会烧毁电机！★ 长时间不使用时，须除尽机内存水以防锈死或冻裂！一、概述本公司研制的WQ 型下吸式污水污物潜水电泵，适合于各种恶劣环境下的污水和污泥的抽送排淤。
水泵为下吸式，能够抽干工作面地表水；电动机为潜水三项异步电动机。
占地面积小，安装使用方便，可靠，耐用，寿命长。
二、使用环境及条件1 、电源频率为50Hz ，额定电压为380V 或660V 或1140V （允差为±5% ）的三相交流电源。
、2、水中固体颗粒的含量（体积比）不得超过2% 。
介质密度最大为1.2*10 3kg/m 3。
3、被抽送液体的PH 值为4～10 。
4、输送介质温度不超过40 ℃。
5、以叶轮中心为基准，潜入水下深度不超过5m 。
三、结构形式及工作原理1 、WQ 型下吸式潜污水电泵，由潜水三相异步电动机和污水泵两大部分组成。
电动机与其下部的泵体直联，中间设有可靠的机械密封装置，能有效地防止电动机内的冷却液与所抽送的介质质检的交换，保证水泵长期可靠地运行。
2、电动机分为充油式、充水式、干式三种型式。
充油式电机绕组为尼龙护套聚乙烯耐水电磁线，干式电机绕组为厚漆膜改性聚脂漆包铜线。
充油式电机内腔以及密封腔内灌注10 号机械油或25 号变压器油（以电泵垂直时，淹没上轴承为限，不得注满），电机采用向心球轴承；充水式电机内腔注满清洁水（必须注满），且装有调压囊以调整腔内压力，上部采用水润滑滑动轴承，下部采用向心球轴承，向心球轴承室内加注二硫化钼高温润滑脂。
拆装容易，维修方便。
3、水泵部分安装有新型轴向力平衡装置，以确保高扬程泵可靠运行。
4 、小流量水泵叶轮为闭式离心式结构，用于抽送矿山掘进面污水，中央水仓高扬程排水；大流量水泵叶轮为双流道无堵塞或混流式结构，用于矿山杂质较高污水的抽送。
5 、电泵设计充分考虑了无堵塞这一关键问题，叶轮流道宽，颗粒杂质通过性能良好。
6 、电泵结构分为内装式、外装式两种。
外装式电泵又分为自冷式和内冷式两种。
7 、电泵采用内装式时，被送液体经电机排出，电机部分可长时间露出水面工作。
8、电泵采用外装自冷式时，为防止电动机腔内压力过高造成机壳炸裂，在机盖上部设有压力安全阀。
电泵采用外装内冷式时，在电机外壳设置了冷却罩，电机部分可长时间露出水面工作。
9、本公司新研制的第二代WQ Ⅱ污水泵和干式电泵，除具有以上结构特点外，还具有下列结构特点：（1）产品设计了新型接线腔，额定电压可以380V 、660V 、1140V 之间相互变换；380V/660V 660V/1140VU1 V1 W1 U1 V1 W1 U1 V1 W1 U1 V1 W1ΟΟΟΟΟΟΟ Ο ΟΟΟΟW2 U2 V2 W2 U2 V2 W2 U2 V2 W2U2 V2ΟΟΟΟΟΟΟ Ο ΟΟΟΟ△接法380V Y 接法660V △接法660V Y 接法1140V（2 ）水泵为半内装式，电机、轴承得到充分冷却，电机部分可长时间露出水面工作；（3）产品设置了内置式电机保护装置；（4）电机内腔设置了调压装置，防止了产品有过热发生的爆裂现象；（5）高扬程系列产品水泵部位设计了轴向力平衡机构，克服了轴向力高造成机组损坏的现象；（6）高扬程低比转数产品应用了无过载设计，解决了高扬程泵在低扬程下工作造成电机烧毁，实现全扬程可靠运行。
四、主要技术参数1、产品型号说明WQ Y □–□- □电泵额定功率（kW ）电泵规定扬程（m ）电泵规定流量（m 3/h ）电泵电机特征（充油为Y，冲水为S）污水污物潜水泵2、（1 ）技术参数注：1、WQN 为内装式污水污物潜水电泵2 、本公司可根据用户要求制造列表中未列出的流量、扬程等泵型以满足用户的不同要求。
五、泵的选型1、水泵铭牌上所标的流量、扬程为“额定流量”和“额定扬程”2、所需扬程（实际扬程+ 管路损耗）要与铭牌上的“额定扬程” 相符。
3、实际扬程为水泵工作稳定后水面至扬水管出口的垂直高度。
六、使用前的准备和检查1、仔细阅读随机携带的使用说明书。
2、检查使用环境、调价是否符合说明书的规定。
3 、用兆欧表检查电动机定子绕组对机壳的绝缘电阻，在冷态时的绝缘电阻数值不小于100M Ω。
在接近工作温度（热态）的情况下应不低于1MΩ。
4 、检查转向是否正确，如相反可将三相电源接线的任意两相调换。
5、污水潜水电泵安装使用时，严禁拉拽电缆，以免造成电缆脱落，密封松动，导致电泵损坏。
6 、扬程大于100 米的电泵，管路上应配置止回阀，以防止出现水锤现象，造成电泵轴承损坏。
7、外壳设置接地装置及标志，为保证人身安全，电泵使用前必须可靠接地。
8、电泵过载保护装置为外置式，一般由用户自配，不同功率应配套相应的TGM10 系列保护断路器！9 、如电泵距离较远时，应适当加大接线电缆线径，否则会使电压下降。
10 、电泵潜入水下深度不超过5m ，并不得陷入泥沙中。
11 、在地面试运转时，必须从出水口灌水，直至水从进水处流出后，方可试转。
运转时间不得超过3 秒，以防损坏橡胶轴承和叶轮粘连。
七、启动、运转和停机1、安装好后的污水潜水电泵应再次检查绝缘电阻和三相导通情况，然后启动。
运转中应无噪音、振动等异常现象。
2 、电泵运行中，不要频繁启动和停机，以免电机过热，造成损害。
3 、对于外装自冷式电泵，应尽量将电机淹没在水中运行。
如长时间露出水面工作，应选用外装内冷式结构或内装式结构，以免电机过热而烧毁。
4、电泵运行中严格按使用说明书的警告内容执行。
5、若电泵长时间在低于电泵额定扬程20% 的状态运行必须在输水管路上加装阀门，以保证电流不超过额定值八、保养和维修1、污水潜水电泵在使用中，应定期测量其电源电压，工作电流和绝缘电阻是否正常，电泵运行中如发生下列情况应立即停机进行检查：* 额定流量运转情况下，电流增大到额定电流的120% 时；*水位下降超过底座，间歇出水时；*电泵有剧烈振动和噪音时；* 电源电压低于340V （600V ）（1050V ）时；*过载保护装置断路时；* 电动机定子绕组热态绝缘电阻低于0.5M Ω。
2、运行1000h ～1500h 后，须进行维护保养，应由熟悉电泵的专业人员进行检修，或送回本厂进行检修。
3 、电动机绕组是尼龙护套聚乙烯耐水电磁线，充油式电机绕组出线与引线电缆的联接部位应用914 组合胶密封在电缆护套内。
4、轴承必须选用名牌厂家的产品或到本厂购买，安装时应将轴承及其它部件清洗干净，推力轴承安装方向必须正确，以免损坏轴承。
5 、机械密封应轻拿轻放，严禁磕碰，摩擦副表面以及轴、密封室必须清洗干净，橡胶波纹管和轴接部位应抹上黄油。
6、叶轮拆卸时，应均匀受力，避免将轴撬弯。
7 、电泵止口部位大部分有o 型圈密封。
安装o 型圈不应扭曲，以免受挤影响密封。
8、坚固螺栓时，应对称均匀受力。
9、充油式电机注油时应淹没上端轴承为限不得注满，以免电机发热时将机壳涨裂；充水式电机注水时必须注满水，以免烧毁电机，注完后螺堵应缠绕生料带并拧紧。
10 、接地线连接应可靠。
11 、在冬季不使用或检修时，充水电机应放尽腔内存水以防冻裂机壳。
九、“三保”条例1、在用户按照使用维护说明书正确的存放与使用电泵的情况下，保证电泵在三个月的使用期内能良好的运行。
若确因本公司制造原因发生的问题，本公司负责保修、保换、保退。
2、三保范围不适用于以下条件：*水中固体颗粒的含量（体积比）超过2% ，介质密度超过1.2+10 3kg/m 3,PH 值不在4～10 范围内，介质温度超过40 ℃，电泵潜入水下深度超过5m 。
* 由于不认真按照本厂使用维护说明书，安装或操作不当而发生问题。
*电泵起动后，三相电源电压超过380V （660V ）1140V ±5% 或三相电压不平衡相差3% 以上长期运行。
*潜水电机缺相运行，充水不足。
*电泵潜入泥沙中运行。
* 配套不合理，流量超过泵额定流量的1.2 倍，长期超载运行。
*在三保期内电泵出现异常现象，用户私自拆开检修。
*在冬季不使用或检修时，没有放尽电机腔内充水冻裂机壳。
十、电泵故障排除方法内装式污水潜水电泵结构图（一）十二、WQ 内装式污水潜水电泵结构图（二）十三、WQ 内装式污水潜水电泵结构图（三）十四、WQ 外装自冷式污水潜水电泵结构图十五、WQ 外装内冷式污水潜水电泵结构图。
