三、过热蒸汽温度的控制手段
现代大型锅炉最常采用的是： 现代大型锅炉最常采用的是：喷水 减温法。 减温法。 但是从理论上来讲在过热蒸汽内喷 水会引起熵增，导致系统做功能力 下降。但为了维持机组安全运行， 喷水减温是最简单有效的方法。因 而被广泛采用。
对采用喷水减温器的过热蒸汽温 度控制系统，有的机组只采用一 级减温，这种系统比较简单，但 因被控对象在基本扰动下的迟延 时间太长，往往在机组负荷变动 等扰动下蒸汽温度偏差较大。 目前大多数机组都采用二级喷水 减温控制方式
稳态时，减温器出口的汽温，即 导前汽温可能与原来的数值不同， 而主汽温一定等于设定值。
（二）具有导前微分信号的 控制系统
加入导前信号，它 能迅速反映扰动影 响，所以能有效地 克服扰动对主汽温 的影响。
动态 稳态
在控制过程中，调节器根据导前汽 温θ1 的微分信号和θ两个信号动作， 由于θ1 比θ提前反映减温水量扰动且 θ1 的微分信号能反映汽温的变化速 度，使调节器能实现提前调节作用。 因此出口汽温的动态偏差显著地减 小 在控制过程结束后，导前汽温不再 变化，其微分信号消失，PI调节器 能消除静态偏差，必使θ恢复给定值。
汽温的动态特性从哪几个方面衡 量？ 过热汽温度控制的基本方案有哪 几种，分析其原理。 再热汽温控制的主要手段和辅助 手段分别是什么？
随着锅炉负荷的变化，其辐射吸热面和对 流受热面的吸热比例也会随之变化。
布置在对流 吸热区的过 热器，其出 口蒸汽温度 一般随负荷 的上升而上 升
布置在辐射 吸热区的过 热器，其出 口蒸汽温度 一般随负荷 的上升而下
现代大容量锅炉的过热器系统都采 取了对流式过热器、辐射式过热器 和屏式过热器（半辐射式）过热器 交替串联布置的结构。当锅炉蒸发 量增加时，过热器出口汽温上升。

300MW的机组过热汽温控制系统的设计解读

300MW的机组过热汽温控制系统的设计解读

摘要300MW单元机组过热汽温控制通常采用分段控制系统，由二段相对独立的串级控制构成，串级控制系统对改善控制过程品质极为有效。

过热汽温的控制系统对于电厂的安全经济运行都非常重要，整个系统是维持过热器出口蒸汽温度保持在允许的范围内，并且保护过热器是管壁温度不超过允许的工作温度。

在电厂整个控制系统中，影响过热汽温的因素很多，主要有蒸汽流量扰动、烟汽流量扰动、减温水量扰动三方面。

而喷水减温对过热器的安全运行比较有利是目前广泛采用的方法。

在串级控制系统中副调节器所在的内回路能快速消除减温水量的自发性扰动和其他进入内回路的各种扰动，而主调节器所在的外回路保持过热汽温等于给定植。

并且系统实现了自动跟踪和无扰切换，保证机组安全经济的运行。

对于过热蒸汽的采集实现了二冗余，提高了系统的可靠性。

整个过热汽温控制系统是用N—90实现的，且系统切换和逻辑报警线路全面，具有较高的可靠性。

关键词：电力系统，过热汽温，串级控制I目录摘要 (I)1 引言............................................................... - 1 -2 DCS控制系统简介..................................................... - 2 -2.1分散控制系统的产生....................................................................................................................... - 2 -2.2分散控制系统结构........................................................................................................................... - 3 -2.2.1网络通信子系统................................................................................................................... - 3 -2.2.2过程控制子系统................................................................................................................... - 3 -2.2.3人机接口子系统（HMI） ..................................................................................................... - 4 -2.3分散控制系统(DCS)的特点............................................................................................................. - 5 -3 过热汽温控制系统概述................................................. - 7 -3.1过热蒸汽温度控制的意义和任务................................................................................................... - 7 -3.2被控对象动态特性分析................................................................................................................... - 7 -3.2.1锅炉负荷扰动下过热汽温的阶跃响应曲线 ....................................................................... - 8 -3.2.2烟汽热量扰动下过热汽温的阶跃响应曲线 ....................................................................... - 8 -3.2.3减温水量扰动下过热汽温的阶跃响应曲线 ....................................................................... - 9 -3.2.4减温水量扰动与负荷扰动或烟汽量扰动的比较 ............................................................... - 9 -3.2.5改善减温水量扰动下动态特性的方法 ............................................................................. - 10 -3.3常规过热汽温传统控制策略......................................................................................................... - 10 -3.4串级汽温调节系统.......................................................................................................................... - 10 -3.4.1过热汽温串级调节系统的组成................................................................................................. - 10 -3.4.2串级系统的结构和工作原理 ............................................................................................. - 11 -3.4.3主汽温串级控制系统原理................................................................................................. - 12 -3.4.4串级汽温调节系统的分析................................................................................................. - 12 -4 过热汽温的整定...................................................... - 14 -4.1串级控制系统方框图..................................................................................................................... - 14 -4.2过热汽温的参数整定..................................................................................................................... - 15 -5 SAMA图分析......................................................... - 17 -5.1控制系统ＳＡＭＡ图绘制............................................................................................................. - 17 -5.2控制系统ＳＡＭＡ图分析............................................................................................................. - 18 -结论................................................................. - 20 -参考文献............................................................... - 21 -II1 引言火力发电厂在我国电力工业中占有主要地位，是我国重点能源工业之一。

蒸汽温度自动控制系统

蒸汽温度自动控制系统

WT1S
1
1
时,1
21K
1
2.21K
;Ti1
T1K 1.2
WT1S
1
1
1
1 Ti1S
时,
（3）主、副回路投入后再作适当调整。
能源与动力工程学院 （二）衰减曲线法
步骤与临界曲线法略同，不同之处要注意！
串级控制系统产生共振效应的条件是：
1.副回路的工作频率ω2接近于共振频率ω； 2.主回路的工作频率ω1接近于副回路的工作频率ω2，即 T1P≈3T2P 。
实际生产中，通常把两种过热器结合使用，对流方式下吸收 的热量比辐射方式下吸收的热量要多，因此综合而言，过热器出 口汽温是随流量Ｄ的增加而升高的。
能源与动力工程学院
（2）动态特性 影响汽温变化的扰动因素很多，例如蒸汽负荷，烟气温度和
流速，给水温度，炉膛热负荷，送风量，给水母管压力和减温 水量。
归纳: 蒸汽流量，烟气传热量和减温水三个方面的扰动。 1）蒸汽流量扰动
能源与动力工程学院
（二）现场试验整定法
1、边界稳定法（临界曲线法） （１）先决定副调节器的比例带
主、副回路全部投入闭环，主调节器的参数设置:δ1置于较大位 置，Ti1=∞，Td1=0，副调节器的δ2 置于较大位置，且Ti2=∞，Td2=0， 而后便将副调节器的比例带由大往小调，使副回路产生不衰减振荡 （同时观察2），并记下此时的δ2K（临界比例带），T2K（振荡周 期），则副调节器的参数设置为：
2、锅炉过热汽温串级控制系统原理图
温度定值
主P调I1
副P调I2 执行器
内扰 阀门
θ2
减 导温前器区
过惰热性器区
θ1
变送器
变送器

串级过热汽温控制系统的分析与实现

串级过热汽温控制系统的分析与实现

使汽轮机最后几级的蒸汽湿度增加，加速汽轮机叶片蚀
过热蒸汽温度过低
影响机组的安全运行
4
副控制器 接受主控制器的输出信号和减温器出口温度信号 ，副调节器的输出控制执行机构的位移，从而控制减温水调节阀门的开度。
主控制器 接受过热汽温信号 ，用于维持过热蒸汽温度，使其等于给定值；
5
串级过热汽温控制系统由内、外两个闭合的控制回路构成
内回路的任务是尽快消除减温水量的自发性扰动和其他进入内回路的各种扰动，对过热汽温的稳定起粗调作用，副控制器一般可采用P或PD控制器。
8
外回路分析
1.系统的动态特性
只要在主汽温偏离给定值时，由主控制器就发出校正信号 ，通过副控制器及执行器改变减温水量，使过热汽温最终恢复到给定值。其控制过程可表示为
外回路的任务 :
控制器的输入偏差信号增加时输出也增加，则选择控制器为正作用或标“INC”；若控制器输入偏差信号增加时输出减小，则选择控制器为“反作用”或标“DEC”。
ቤተ መጻሕፍቲ ባይዱ
10
THANKS
2
中压过热汽温度比额定值高25～40℃
改变过热器入口蒸汽温度的方法
喷水式减温表面式减温
因被控对象在基本扰动下的迟延时间太长，往往在机组负荷变动等扰动下蒸汽温度偏差较大。目前大多数机组都采用二级喷水减温控制方式。
过热蒸汽温度过高
容易烧坏过热器
会降低全厂的热效率
一般蒸汽温度每降低5～10℃热效率约降低1%
主控制器可采用PI或PID控制器
保持过热汽温等于给定值
9
对主控制器来说：当输入偏差 增加时，输出 减小，则主控制器的正反作用开关置于“反作用”位置。
依据控制器入口信号的接线极性来确定控制器正反作用开关的位置，从而保证系统中内、外回路全部实现负反馈，以保证系统正常进行。

热工控制系统第八章 汽温控制系统PPT课件

热工控制系统第八章 汽温控制系统PPT课件
输出对输入x1的传递函数：
W X 1 S x y 1 1 S S 1 W T 1 S W W T 1 T S 2 W S T W 2 D S 1 W S D W 1 D S 2 W S D 2 W m S 1 S W Z S
(8-2) (8-3)
对于一个定值系统，扰动造成的影响应该越小越好，而定值部分应尽量保持恒定，因
1 WB 1
W0(s)
θ2
γθ2
上图中对应的主回路广义调节器的传递函数为：
W T2
sW 2B
1
2
1T1isTds
则主回路广义调节器的等效比例带为：
2
2 1 1 2
此时主回路广义调节器中各参数可以通过试验得到的等效被
控对象W0(s)的输出端过热汽温θ2在减温水量WB扰动下的阶跃响 应曲线，按单回路控制系统整定方法进行计算：(P175表6-6)
（8-5）
则有：
W b 2SK zK T 2K fK 2 1 K T 2K fK 2K m 2K z
T 2 1 K T 2K fK 2K m 2K z S 1
令： K b 2 1 K K T z2 K K T 2 fK K 2 fK K m 2 2K z,T b 2 1 K T 2K T f2 K 2K m 2K z
Iθ 2 -
I 2 1 1
内回路
γθ2
W2(s) θ2
主回路原理方框图 如果主调节器为PID调节器，其传递函数为：
WT2
s
1
2
1T1is
Tds
忽略导前区的惯性和迟延，则简化后导前区传递函数为：
W1
s
1
WB
1
1
此时主回路原理方框图可以简化为：

汽温控制系统

汽温控制系统

直流锅炉的启动旁路系统直流 Nhomakorabea炉启动旁路系统有以下主要功能： 直流锅炉启动旁路系统有以下主要功能： （1）维持水冷壁具有流速稳定的最小水流 保持锅炉启动流量和启动压力； 量，保持锅炉启动流量和启动压力； 回收工质和热量； （2）回收工质和热量； 使蒸汽参数满足汽机启动过程的需要。 （3）使蒸汽参数满足汽机启动过程的需要。 启动旁路系统分内置式和外置式两大类
第四章 汽温控制系统

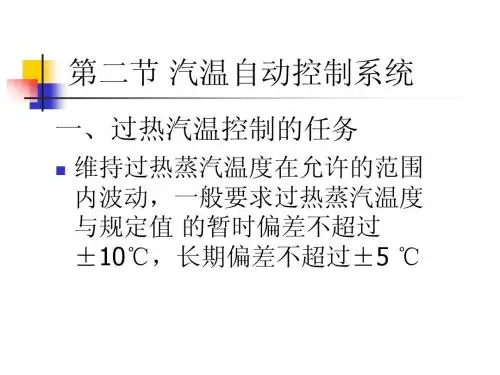

一、蒸汽温度控制的任务
1. 过热蒸汽温度控制的任务 维持过热器出口温度在允许的范围之内， 维持过热器出口温度在允许的范围之内， 并保护过热器， 并保护过热器，使其管壁温度不超过允许的 工作温度。 工作温度。 蒸汽温度过高会使过热器管壁金属强度下 以至烧坏过热器的高温段， 降，以至烧坏过热器的高温段，严重影响安 过热蒸汽温度偏低， 全。过热蒸汽温度偏低，则会降低发电机组 能量转换效率。 能量转换效率。
1、再热汽温调节方式
控制烟气挡板的位置； （1）控制烟气挡板的位置； 采用烟气再循环； （2）采用烟气再循环； 改变摆动燃烧器的倾角。 （3）改变摆动燃烧器的倾角。
（1）烟气挡板控制
大型锅炉一般都用分隔墙将尾部烟道分 成两个并联烟道， 成两个并联烟道，烟道内分别布置了低温 对流过热器和低温再热器。 对流过热器和低温再热器。过热器烟道出 口挡板和再热器烟道出口挡板配合动作， 口挡板和再热器烟道出口挡板配合动作， 可改变流经再热器烟道的烟气流量， 可改变流经再热器烟道的烟气流量，从而 控制再热蒸汽温度。 控制再热蒸汽温度。由于一定的负荷对应 一定的烟气通流量， 一定的烟气通流量，为了保证烟气通流量 能从尾部烟道两侧顺利通过， 能从尾部烟道两侧顺利通过，通常一侧挡 板开大时，另一侧挡板应关小。 板开大时，另一侧挡板应关小。

河津电厂主汽温控制及评价课件


THANK YOU
感谢各位观看
