555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装（见图2-1），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路U31kBJT_NPN_VIRTUAL2-2 555定时器电路组成5G555定时器内部电路如图所示， 一般由分压器、比较器、触发器和开关。
及输出等四部分组成，这里我们主要介绍RS 触发器和电压比较器。
2.2.1基本RS 触发器原理如图2-3是由两个“与非”门构成的基本R-S 触发器, RD 、SD 是两个输入端，Q 及是两个输出端。
QQRDSD2-3 RS 触发器正常工作时，触发器的Q 和应保持相反，因而触发器具有两个稳定状态：1）Q=1，=0。

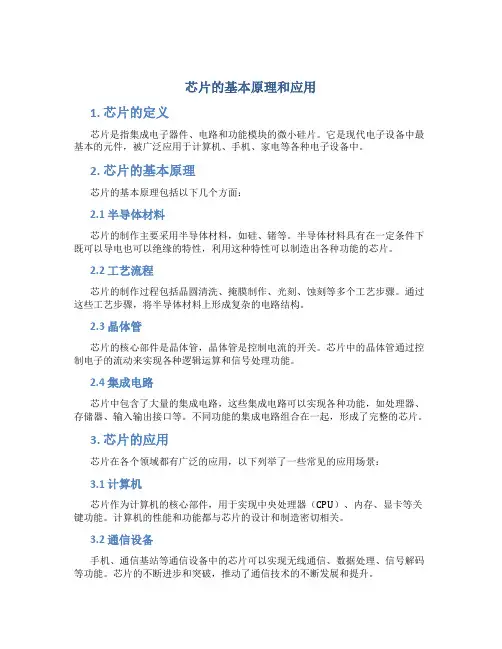

芯片的基本原理和应用1. 芯片的定义芯片是指集成电子器件、电路和功能模块的微小硅片。
它是现代电子设备中最基本的元件，被广泛应用于计算机、手机、家电等各种电子设备中。
2. 芯片的基本原理芯片的基本原理包括以下几个方面：2.1 半导体材料芯片的制作主要采用半导体材料，如硅、锗等。
半导体材料具有在一定条件下既可以导电也可以绝缘的特性，利用这种特性可以制造出各种功能的芯片。
2.2 工艺流程芯片的制作过程包括晶圆清洗、掩膜制作、光刻、蚀刻等多个工艺步骤。
通过这些工艺步骤，将半导体材料上形成复杂的电路结构。
2.3 晶体管芯片的核心部件是晶体管，晶体管是控制电流的开关。
芯片中的晶体管通过控制电子的流动来实现各种逻辑运算和信号处理功能。
2.4 集成电路芯片中包含了大量的集成电路，这些集成电路可以实现各种功能，如处理器、存储器、输入输出接口等。
不同功能的集成电路组合在一起，形成了完整的芯片。
3. 芯片的应用芯片在各个领域都有广泛的应用，以下列举了一些常见的应用场景：3.1 计算机芯片作为计算机的核心部件，用于实现中央处理器（CPU）、内存、显卡等关键功能。
计算机的性能和功能都与芯片的设计和制造密切相关。
3.2 通信设备手机、通信基站等通信设备中的芯片可以实现无线通信、数据处理、信号解码等功能。
芯片的不断进步和突破，推动了通信技术的不断发展和提升。
3.3 家电智能家居、家电产品中的芯片可以实现控制、监测、处理等功能。
通过芯片的应用，家电产品可以实现远程控制、智能化管理等特性，提高了生活的便捷性和舒适度。
3.4 汽车现代汽车中广泛使用芯片，用于电控系统、导航系统、驾驶辅助系统等。
芯片的应用提升了汽车的智能化水平，增加了安全性和便利性。
3.5 医疗设备医疗设备中的芯片可以实现信号采集、数据处理、诊断判断等功能。
芯片的应用促进了医疗设备的升级，提高了医疗诊断和治疗的准确性和效率。
3.6 工业控制在工业自动化领域，芯片被广泛应用于工控系统、仪器仪表等设备中。
芯片的作用原理及应用芯片的定义芯片是一种集成电路，由许多微小的电子组件（如晶体管、电容器、电阻器等）以及相应的电路连接组成。
它通常是由硅片或其他半导体材料制成，具有承载电子元器件和实现电路功能的作用。
芯片的作用原理芯片的作用原理是基于电子器件的特性，通过在芯片上集成多个电子组件来实现相应的电路功能。
以下是芯片的工作原理的核心内容：1.集成电路的制造工艺：–硅片制备：硅片是芯片的基础材料，通常通过将高纯度的硅熔融并从熔融硅中拉制出硅片。
–扩散与掺杂：通过扩散和掺杂工艺，在硅片上形成导电区域和绝缘区域，实现电子元器件的制造。
–电路连线：通过金属线或多层金属线路，在芯片上实现电子组件之间的电连接。
2.电子组件的集成：–晶体管：芯片中最常见的电子组件，用于放大和控制电流。
–电容器：用于存储电荷。
–电阻器：用于阻碍电流流动。
3.逻辑门电路：–逻辑门是芯片中常见的电路，实现不同的逻辑功能（如与门、或门、非门等）。
–不同的逻辑门通过组合和连接，可以实现更复杂的逻辑运算和控制功能。
芯片的应用芯片作为集成电路，广泛应用于各个领域，主要包括以下几个方面的应用：1.计算机和信息技术：–中央处理器（CPU）：芯片作为CPU的核心部件，实现计算机的运算和控制功能。
–存储芯片：用于存储电子信息，如内存芯片、闪存芯片等。
–显卡芯片：用于图形处理和显示。
2.通信和无线技术：–手机芯片：用于实现手机的通信功能，如基带芯片、射频芯片等。
–网络芯片：用于实现网络设备的通信功能，如交换机芯片、路由器芯片等。
–无线电频率芯片：用于无线电通信系统的信号处理和调制解调。
3.消费电子产品：–数码相机芯片：用于图像处理和存储。
–LCD驱动芯片：用于液晶显示屏的控制。
–音频处理芯片：用于音频信号的处理和放大。
4.汽车电子：–车载控制芯片：用于汽车控制系统的运算和控制。
–汽车娱乐系统芯片：用于音视频处理和多媒体功能的实现。
–汽车导航芯片：用于导航功能的实现。
集成芯片的工作原理及应用1. 概述集成芯片是指将多个电子器件和电路元件集成在一个芯片上的一种技术。
它极大地提高了电子器件的集成度和性能，广泛应用于各个领域。
本文将介绍集成芯片的工作原理以及其在各个领域的应用。
2. 集成芯片的工作原理集成芯片通过将电子器件和电路元件布置在一个半导体晶片上来实现其功能。
下面是集成芯片的工作原理的详细说明：•半导体材料：集成芯片的基本材料是半导体材料。
半导体材料的特点是在一定的条件下，具有良好的导电性和绝缘性。
常用的半导体材料有硅、锗等。
•工艺流程：集成芯片的制作过程包括晶圆制作、器件制备、电路布局设计等。
晶圆制作是将单晶硅材料切割成非常薄的圆片，然后进行化学涂覆和刻蚀等工艺，形成所需的结构和器件。
•集成电路制作：在晶圆上进行器件和电路的制作。
器件制备包括沉淀、扩散、蒸镀等工艺。
电路的布局设计是将不同的电子器件和电路元件按照一定的电路结构布置在晶圆上，并通过金属线连接起来。
•封装：将制作好的集成电路芯片封装起来，以保护器件和电路，并便于外部连接。
常见的封装方式有裸芯封装、胶囊封装、球栅阵列封装等。
3. 集成芯片的应用领域集成芯片的应用广泛，涵盖了各个领域。
下面列举了一些常见的应用领域和相应的集成芯片应用：3.1 通信领域•移动通信芯片：用于手机、平板电脑等移动设备的通信模块。
•光纤通信芯片：用于光纤通信设备，实现高速数据传输。
•无线射频芯片：用于无线通信设备，如WiFi芯片、蓝牙芯片等。
3.2 汽车电子领域•车载电子芯片：用于汽车电子系统，如车载显示屏、智能驾驶系统等。
•发动机控制芯片：用于车辆发动机的控制和管理。
3.3 家用电器领域•智能家电芯片：用于智能家电设备，如智能电视、智能空调等。
•可穿戴设备芯片：用于智能手表、智能眼镜等可穿戴设备。
3.4 工业自动化领域•工业控制芯片：用于工业自动化设备，如PLC控制器、工业机器人等。
•传感器芯片：用于测量和检测各种工业参数，如温度传感器、压力传感器等。
PWM控制芯片SG3525原理及应用SG3525是一款经典的PWM控制芯片，具有广泛的应用领域。
本文将从原理和应用两个方面进行探讨，详细介绍SG3525的工作原理及在各个领域中的应用。
一、SG3525的工作原理SG3525是一款双路可调节PWM控制器芯片，由一对对称反馈比较器、三角波发生器、误差放大器、电压调节电路、电平移位电路和PWM输出级组成。
其工作原理如下：1.错误放大器：SG3525通过与输入信号进行比较，产生误差放大器输出的控制信号，以实现对输出波形的控制。
2.三角波发生器：通过内部电容和电阻的组合，生成一定幅值和频率的三角波信号，用于与错误放大器输出信号进行比较。
3.反馈比较器：SG3525具有一对对称的反馈比较器，将错误放大器输出信号与三角波信号进行比较，产生相应的控制信号。
4.电平移位电路：对反馈比较器的控制信号进行电平移位处理，以适应各种应用场景的控制要求。
5.PWM输出级：将经过电平移位的控制信号，经过输出级放大、滤波处理后，形成PWM信号。
二、SG3525的应用领域SG3525因其可靠性、稳定性以及功能强大而在电子领域应用广泛，以下是常见的应用领域及应用案例：1.开关电源：SG3525可以广泛应用于开关电源中，通过控制MOSFET等开关管的导通时间，实现对开关电源输出电压的稳定控制。
例如，SG3525可以用于UPS（不间断电源）的开关电源控制电路。
2.电动机驱动系统：SG3525可以用于电动机的速度和方向控制，通过控制PWM输出信号的占空比，实现电动机的转速和转向的控制。
例如，SG3525可以实现永磁直流电机的调速。
3.照明控制：SG3525可用于照明领域中的调光控制，通过控制PWM输出信号的占空比，实现对LED灯或者灯泡等照明设备的亮度调节。
4.变频调速系统：SG3525可以应用于交流电机的变频调速系统中，通过控制PWM输出信号的频率和占空比，实现对交流电机转速的精确控制。

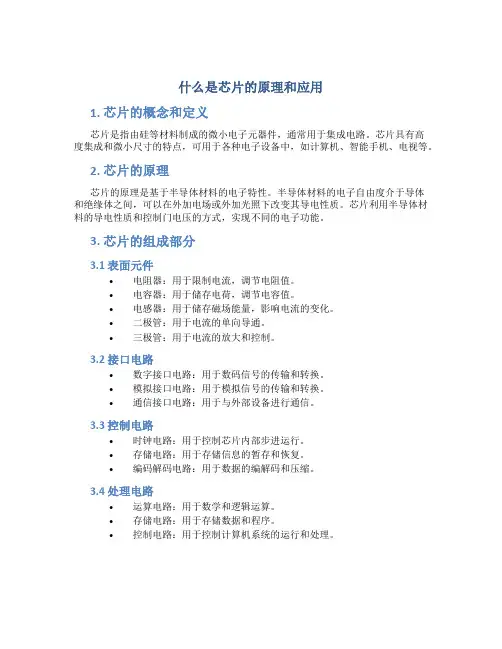

什么是芯片的原理和应用1. 芯片的概念和定义芯片是指由硅等材料制成的微小电子元器件，通常用于集成电路。
芯片具有高度集成和微小尺寸的特点，可用于各种电子设备中，如计算机、智能手机、电视等。
2. 芯片的原理芯片的原理是基于半导体材料的电子特性。
半导体材料的电子自由度介于导体和绝缘体之间，可以在外加电场或外加光照下改变其导电性质。
芯片利用半导体材料的导电性质和控制门电压的方式，实现不同的电子功能。
3. 芯片的组成部分3.1 表面元件•电阻器：用于限制电流，调节电阻值。
•电容器：用于储存电荷，调节电容值。
•电感器：用于储存磁场能量，影响电流的变化。
•二极管：用于电流的单向导通。
•三极管：用于电流的放大和控制。
3.2 接口电路•数字接口电路：用于数码信号的传输和转换。
•模拟接口电路：用于模拟信号的传输和转换。
•通信接口电路：用于与外部设备进行通信。
3.3 控制电路•时钟电路：用于控制芯片内部步进运行。
•存储电路：用于存储信息的暂存和恢复。
•编码解码电路：用于数据的编解码和压缩。
3.4 处理电路•运算电路：用于数学和逻辑运算。
•存储电路：用于存储数据和程序。
•控制电路：用于控制计算机系统的运行和处理。
4. 芯片的应用领域4.1 电子设备•计算机：芯片是计算机的核心，控制和运行各个部件。
•智能手机：芯片实现了手机的各种功能，如通信、图像处理等。
•平板电脑：芯片实现了平板电脑的高性能计算和娱乐功能。
•数码相机：芯片将光学信号转换为数字信号，实现图像的捕捉和处理。
4.2 嵌入式系统•汽车电子：芯片用于汽车的发动机控制、驾驶辅助等功能。
•智能家居：芯片实现了家庭设备的智能化和自动化控制。
•工业控制：芯片用于工厂自动化控制和生产过程监控。
•医疗设备：芯片用于医疗设备的监测和诊断。
4.3 通信系统•移动通信：芯片实现了移动通信技术的数据处理和信号传输。
•无线网络：芯片用于无线网络设备的数据传输和处理。
•卫星通信：芯片实现了卫星通信系统的接收和发送功能。
芯片内部的作用及原理
芯片，也称为集成电路芯片，是现代电子技术中最重要的一种器件。
它将多个电子元件（例如晶体管、电容器、电阻器等）集成在一块硅基底上，从而实现电子电路的功能。
芯片内部具有以下作用和原理：
1. 信号处理和控制：芯片内部包含大量的逻辑门、寄存器和时钟电路等，可以实现数字信号的处理和控制功能。
例如，可以实现数字信号的运算、逻辑判断、状态转换等操作。
2. 存储功能：芯片内部包含存储单元，例如存储器单元、寄存器和缓存等。
这些存储单元可以用于存储数据、指令和程序等信息，在计算机和其他电子设备中起到重要的作用。
3. 信号转换和放大：芯片内部包含模拟电路，可以将输入的模拟信号转换为数字信号，然后进行处理。
同时，芯片内部还包含放大电路，可以对信号进行放大，以便于后续处理或输出。
4. 时序控制：芯片内部包含时钟电路，可以提供稳定的时钟信号，用于同步系统中各个电路的工作。
时钟信号可以控制芯片内部的操作顺序和时序，确保系统的正常运行。
5. 通信功能：芯片内部可以实现多种通信接口，例如UART、SPI、I2C等，用
于与外部设备的通信。
通过这些接口，芯片可以接收和发送数据，实现与其他设备的数据交换和通信。
总之，芯片内部的作用是实现电子电路的功能，通过不同的元件和电路结构，实现信号处理、控制、存储、转换、放大和通信等功能。
这些功能的实现依赖于芯片设计、制造和集成技术的不断发展和创新。
555芯片内部原理及经典应用首先，555芯片内部的电压比较器根据输入电压的大小决定输出信号的高低电平。
其次，双稳态多谐振荡器是555芯片的核心部件，它由两个电容器和三个电阻器组成。
其中，一个电容器负责充电，另一个负责放电，而电阻器则用于调节充、放电过程的时间。
当电容器充满电压时，输出信号为高电平；当电容器放电时，输出信号为低电平。
根据电容器的充放电时间及输出信号的高低电平，可以形成不同的波形。
这种双稳态多谐振荡器的特性使得555芯片可以用于多种应用中。
以下是其中几个经典的应用：1.时钟发生器：555芯片可通过调节电容器充放电的时间来产生稳定的方波信号，用作计时器或驱动时钟。
通过改变电阻器的数值，可以调节输出信号的频率，以满足不同应用的需要。
2.脉冲产生器：555芯片能够产生具有可调频率和占空比的脉冲信号。
通过调节电阻器和电容器的数值，可以控制输出脉冲的频率和持续时间。
3.延时器：555芯片能够以输入电平的上升沿或下降沿触发，产生一段可调的延时时间后，输出一个高电平或低电平信号。
这种特性可用于延时触发、时序控制等应用中。
4.频率测量器：在555芯片的稳定多谐振荡模式下，通过将待测信号输入到555芯片的电压比较器进行比较，然后测量输出脉冲的频率，可以实现对待测信号频率的测量。
5.环境亮度控制器：通过将555芯片与光敏电阻等光敏元件相连，测量环境亮度并调节输出信号的占空比，可以实现对环境亮度的自动控制。
除了以上应用外，555芯片还可以用于温度测量、声音闪光灯、警报器等其他领域。
总之，555芯片以其多功能、稳定性和易于调节的特点，在电子电路领域应用广泛。
不仅能够实现各种信号的产生、控制和测量，还能够适应不同的电气环境和需求。
芯片的逻辑原理及应用1. 什么是芯片芯片，又称集成电路芯片，是在单一的半导体晶片上集成了多个电子器件的微型电路。
它是现代电子技术的基础，广泛应用于各个领域，包括电信、计算机、消费电子、汽车等。
2. 芯片的逻辑原理芯片的逻辑原理主要是基于数字逻辑电路。
数字逻辑电路采用逻辑字节作为信息的表示方式，在芯片中通过晶体管、触发器等元件组成逻辑门电路来实现。
常见的逻辑门电路包括与门、或门、非门、与非门、或非门、异或门等。
芯片的逻辑原理是基于这些逻辑门电路的组合实现的。
通过将不同的逻辑门电路按照一定的方式连接起来，可以实现不同的逻辑功能，例如加法器、减法器、比较器、计数器等。
这些逻辑功能的实现是通过逻辑门电路中的输入信号经过处理后得到的输出信号来实现的。
3. 芯片的应用芯片的应用非常广泛，几乎涵盖了所有电子领域。
下面列举几个常见的芯片应用领域：3.1 通信领域在通信领域中，芯片主要用于实现调制解调器、路由器、交换机等设备。
这些设备通过芯片中的逻辑电路来处理和传输信号，实现数据的传输和通信功能。
3.2 计算机领域在计算机领域中，芯片是计算机的核心组成部分。
芯片中的逻辑电路实现了处理器、存储器、总线等重要组件的功能。
计算机的运算、存储以及数据传输等都依赖于芯片的逻辑原理。
3.3 消费电子领域在消费电子领域中，芯片广泛应用于手机、平板电脑、电视、相机等设备中。
这些设备中的各种功能模块，如处理器、传感器、显示屏等都通过芯片来实现。
3.4 汽车领域在汽车领域中，芯片被用于实现各种自动化和智能化功能。
例如，通过芯片实现的电子控制单元（ECU）可以监控汽车的各种参数，并根据这些参数来控制发动机、刹车系统、驻车系统等。
4. 芯片的发展趋势随着科技的不断进步，芯片技术也在不断发展。
芯片的发展趋势主要体现在以下几个方面：4.1 小型化芯片的发展趋势是朝着更小型化的方向发展。
随着制造工艺的进步，芯片上的元器件越来越小，功耗越来越低，性能越来越强大。
555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装（见图2-1），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路2-2 555定时器电路组成5G555定时器内部电路如图所示，一般由分压器、比较器、触发器和开关。
及输出等四部分组成，这里我们主要介绍RS触发器和电压比较器。
2.2.1基本RS触发器原理如图2-3是由两个“与非”门构成的基本R-S触发器, RD、SD是两个输入端，Q及是两个输出端。
Q QRD SD2-3 RS触发器正常工作时，触发器的Q 和应保持相反，因而触发器具有两个稳定状态：1）Q=1，=0。
通常将Q端作为触发器的状态。
若Q端处于高电平，就说触发器是1状态；2）Q=0，=1。
555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装（见图2-1），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路2-2 555定时器电路组成5G555定时器内部电路如图所示，一般由分压器、比较器、触发器和开关。
及输出等四部分组成，这里我们主要介绍RS触发器和电压比较器。
2.2.1基本RS触发器原理如图2-3是由两个“与非”门构成的基本R-S触发器, RD、SD是两个输入端，Q及是两个输出端。
2-3 RS触发器正常工作时，触发器的Q和应保持相反，因而触发器具有两个稳定状态：1）Q=1，=0。
通常将Q端作为触发器的状态。
若Q端处于高电平，就说触发器是1状态；2）Q=0，=1。
Q端处于低电平，就说触发器是0状态；Q端称为触发器的原端或1端，端称为触发器的非端或0端。
由图可看出，如果Q端的初始状态设为1，RD、SD端都作用于高电平（逻辑1），则一定为0。
如果RD、SD状态不变，则Q及的状态也不会改变。
这是一个稳定状态；同理，若触发器的初始状态Q为0而为1，在RD、SD为1的情况下这种状态也不会改变。
这又是一个稳定状态。
可见，它具有两个稳定状态。
输入与输出之间的逻辑关系可以用真值表来描述。
首先对该RS触发器Q端状态仿真。
如图2-42-4 RS触发器Q端仿真电路图Q端状态变化规律如图2-52-5 Q端状态变化规律仿真此图中A即SD，B即RD.，再对该R—S触发器Q非端状态仿真，如图2-62-6 RS触发器Q非端仿真图Q非端状态变化规律如图2-72-7 Q非端状态变化规律此图中A即SD，B即RD.R-S触发器的逻辑功能，可以用输入、输出之间的逻辑关系构成一个真值表(或叫功能表)来描述，由仿真可得以下结论。
当RD =0，SD=1时，不论触发器的初始状态如何，一定为1,由于“与非”门的输入全是1，Q端应为0。
称触发器为0状态，RD为置0端。
当RD =1，SD=0时，不论触发器的初始状态如何，Q 一定为1,从而使为0。
称触发器为1状态，SD 置1端。
当RD =1，SD =1时，如前所述，Q 及的状态保持原状态不变。
当RD =0，SD =0时，不论触发器的初始状态如何，Q= =1，若RD 、SD 同时由0变成1，在两个门的性能完全一致的情况下, Q 及究竟哪一个为1，哪一个为0是不定的，在应用时不允许RD 和SD 同时为0。
综合以上四种情况，可建立R-S 触发器的真值表如表4—1。
应注意的是表中RD = SD =0的一行中Q 及的状态是指RD 、SD 同时变为1后所处的状态是不定的，用Ф表示。
由于RD =0，SD =1时Q 为0，RD 端称为置0端或复位端。
相仿的原因，SD 称置1端或置位端。
2.2.2简单电压比较器电压比较器简称比较器，它用来比较两个电压的大小，比较的结果通常由输出的高电贫乏UHO 或低电平UOL 来表示。
简单电压比较器的基本电路如图2-8所示2-8 简单电压比较器它的反相输入端和同相输入端分别接输入信号Ui 和参考电压Uref ，该电路属于反相输入电压比较器，显然电路中的运放工作在开环状态。
由于开环电压增益高，受电源电压的限制，这时，只要输入信号ui 稍小于参考电压Uref ，输出即为高电平u0=UOH(U0,MAX),输出级处于正饱和状态；反之，只要ui 稍大于Uref ，输出即为低电平u0=UOL(-U0,MAX),输出级处于负饱和状态；只有uI 在非常接近Uref 的极小范围内，运放才处于线性放大状态，此时，才有u0=A0d(Uref-uI). 通常把比较器的输出电压从一个电平变化到另一个电平时对应的临界输入电压称为阀值电压或门限电压，简称为阀值，用符号UTH 表示，对这里所讨论的简单比较器有UTH=Uref 。
我们知道了555定时电路的结构就可以在此基础之上制作出不同功能的电路，这里我们主要讨论平时常见的几种基于555芯片的功能电路如多谐振荡器，施密特触发器等。
3 多谐振荡器RD SD Q0 1 0 1 1 0 10 0 不定（Ф） 11不变?? 表4-1?? 真值表3.1电路组成及工作原理下面图3-1时基于555的多谐振荡器连接图3-1 基于555芯片的多谐振荡器多谐振荡器是一种自激振荡电路。
因为没有稳定的工作状态，多谐振荡器也称为无稳态电路。
其工作原理时这样的：在刚接同电源时，由于电容C1两端的电压不能突变，使集成电路A的2脚电压为0V，这一低电压加到电压比较器D的同相输入端，使电压比较器D输出低电平，该低电平加到与非门B的一个输入端，这样，输出端Q输出高电平，即多谐振荡器输出电压U0为高电平，通电之后，直流电压+V通过电阻R1和R2对电容C1充电，由于电容C1的充电要有一个过程，在C1两端的电压没有充到一定程度时，电路保持输出电压U0为高电平状态，这是一个暂稳态。
随着对电容C1充电的进行，（C1上的充电电压极性为上正下负），当C1上的电压达到一定程度时，集成电路A的6脚电压为高电平，该高电平加到内电路中的电压比较器C的反相输入端，使比器C输出低电平，该低电平加到与非门A的一个输入端，使RS触发器翻转，即为Q 端输出低电平，即U0为低电平，Q非为高电平，从图中所示波形中可看出，此时U0已从高电平翻转到低电平。
Q非为高电平后，该高电平经过电阻RS 加到VT1基极，使VT1饱和导通，由于VT1导通后集电极和发射极之间的内阻减小，这样电容C1上充到的上正下负电压开始放电，其放电回路是：C1的上端——R2——集成电路A的7脚——VT1集电极——VT1发射极——地端——C1的下端，在这放电的过程中，多谐振荡器保持U0为低电平状态，随着C1的放电，C1上的电压在下降，当C1上的电压下降到一定程度时，使集成电路的2脚电平很低，即电压较器D的同相输入端电压很低，使比较器D输出低电压，该低电压加到与非门B的一个输入端，使RS触发器再次翻转，翻转到Q为高电平的暂稳态，即U0为高电平，由于Q为高电平，Q非为低电平，使VT1管的基极电压很小，VT1截止，电容C1停止放电，改变为+V通过电阻R1和R2对电容C1充电，这样电路进入第2个周期，如此反复达到振荡器的作用。
由仿真得该电路输出波形，如图3-2所示3-2 多谐振荡器输出波形仿真多谐振荡器一旦起振之后，电路没有稳态，只有两个暂稳态，它们做交替变化，输出连续的矩形脉冲信号，因此它又称作无稳态电路，常用来做脉冲信号源。
3.2多谐振荡器应用实例3.2.1 简易温控报警器下图3-4是利用多谐振荡器构成的简易温控报警电路，利用555构成可控音频振荡电路，用扬声器发声报警，可用于火警或热水温度报警，电路简单、调试方便。
图中晶体管T可选用锗管3AX31、3AX81或3AG类，也可选用3DU型光敏管。
3AX31等锗管在常温下，集电极和发射极之间的穿透电流ICEO一般在10～50μΑ，且随温度升高而增大较快。
当温度低于设定温度值时，晶体管T的穿透电流ICEO 较小，555复位端RD（4脚）的电压较低，电路工作在复位状态，多谐振荡器停振，扬声器不发声。
当温度升高到设定温度值时，晶体管T的穿透电流ICEO 较大，555复位端RD的电压升高到解除复位状态之电位，多谐振荡器开始振荡，扬声器发出报警声。
3-4 多谐振荡器用作简易温控报警电路需要指出的是，不同的晶体管，其ICEO 值相差较大，故需改变R1的阻值来调节控温点。
方法是先把测温元件T置于要求报警的温度下，调节R1使电路刚发出报警声。
报警的音调取决于多谐振荡器的振荡频率，由元件R2、R3和C1决定，改变这些元件值，可改变音调，但要求R2大于1kΩ。
3.2.2 双音门铃下图3-5是用多谐振荡器构成的电子双音门铃电路。
当按钮开关AN按下时，开关闭合，V CC经D2向C3充电，P点（4脚）电位迅速充至V CC，复位解除；由于D1将R3旁路，V CC经D1、R1、R2向C充电，充电时间常数为（R1+R2）C，放电时间常数为R2 C，多谐振荡器产生高频振荡，喇叭发出高音。
当按钮开关AN松开时，开关断开，由于电容C3储存的电荷经R4放电要维持一段时间，在P点电位降至复位电平之前，电路将继续维持振荡；但此时V CC经R3、R1、R2向C充电，充电时间常数增加为（R3+R1+R2）C，放电时间常数仍为R2 C，多谐振荡器产生低频振荡，喇叭发出低音。
当电容C3持续放电，使P点电位降至555的复位电平以下时，多谐振荡器停止振荡，喇叭停止发声。
调节相关参数，可以改变高、低音发声频率以及低音维持时间。
3-5 用多谐振荡器构成的双音门铃电路4施密特触发器施密特触发器——具有回差电压特性，能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
4.1 电路组成及工作原理4-1 555定时器构成的施密特触发器其实，555内部电路就可以等效成一个施密特触发器，要清除其工作原理，我们必须再次研究其内部电路，如图4-24-2 施密特触发器主电路上图中，a点电压为8V即2/3VS，b点电压为4V即1/3VS,当输入电压UI小于b点电压时，C输出高电平，D输出低电平，输出端3脚输出为高电平，并保持不变，当输入电压UI继续上升满足4V<UI<8V时，D翻转为高电平，但是C输出仍为高电平，A输出仍为低电平，所以，B输出仍为高电平不变，但是当UI大于8V时，C输出翻转为低电平，A翻转为高电平，此时B 翻转为低电平，接着UI再下降，同理，如此反复。
由以上分析我们可以得到一下结论可用一电压传输特性图表示如图4-34-3 电压传输特性图主要静态参数（1）上限阈值电压V T+-------UI上升过程中，输出电压U O由高电平V OH跳变到低电平V OL时，所对应的输入电压值。
