半导体化学原料半导体是一种重要的电子材料，它被广泛应用于微电子、光电子、信息技术等领域。
半导体的制备过程中，需要用到各种化学原料。
本文将介绍一些常用的半导体化学原料。
1. 硅（Si）硅是半导体制备中最重要的原料之一。
它是一种广泛存在于地壳的化学元素，占地球壳中总质量的27.7％。
在半导体工业中，硅的纯度要达到99.9999％以上，通常使用化学气相淀积（CVD）、分子束外延（MBE）等技术制备高纯度晶体硅和硅薄膜。
2. 氨（NH3）氨是一种无色气体，具有较强的还原性，易于与氧化物反应生成亚硝基和氮氧化物。
在半导体制备中，氨通常用作化学气相淀积的氮源，也用于制备硝酸铝等其它化学物品。
3. 氧化铝（Al2O3）氧化铝是一种重要的半导体化学原料，它具有良好的绝缘能力、化学稳定性和耐高温性。
在半导体制备中，氧化铝通常用于制备氮化铝（AlN）薄膜。
此外，氧化铝还可以用于制备铝电解电容器、玻璃陶瓷、陶瓷填料等。
5. 氯（Cl2）氯是一种有毒气体，具有强烈的腐蚀性。
在半导体制备中，氯主要用于刻蚀、清洗和沉积等过程。
例如，高纯度的氧化硅可以通过氯化硅封口法得到。
氯还可以用于制备氯离子等其它化学物品。
6. 磷（P）磷是一种重要的半导体化学原料，它可以用于掺杂硅获得n型半导体。
在半导体制备中，掺杂磷的方法通常是将气相的磷化氢（PH3）注入石英管中，在高温下进行化学气相淀积。
除此之外，磷还可以用于制备荧光剂、农药等。
7. 硼（B）硼是一种轻金属，通常用于掺杂硅获得p型半导体。
在半导体制备中，掺杂硼的方法通常是将三氯化硼（BCl3）气体和氢气反应，或使用卤化物还原法将硼挥发物分别与氢气或异丙醇反应。
除此之外，硼还可以用于制备陶瓷、热水瓶涂层、马蹄铁等材料。
半导体材料分析报告半导体材料是现代电子信息技术的基础，在集成电路、通信、计算机、光伏发电等众多领域发挥着至关重要的作用。
本文将对常见的半导体材料进行详细的分析。
一、半导体材料的分类半导体材料主要分为元素半导体、化合物半导体和有机半导体三大类。
元素半导体包括硅（Si）、锗（Ge）等。
硅是目前应用最广泛的半导体材料，在集成电路制造中占据主导地位。
其具有良好的稳定性、较高的纯度和成熟的制备工艺。
锗虽然性能优异，但由于成本较高且资源相对稀缺，应用范围相对较窄。
化合物半导体种类繁多，常见的有砷化镓（GaAs）、磷化铟（InP）、氮化镓（GaN）、碳化硅（SiC）等。
砷化镓在高频通信领域表现出色；磷化铟在光电子领域有重要应用；氮化镓和碳化硅在功率器件方面具有独特的优势，能够承受高电压和高温环境。
有机半导体是一类具有半导体性质的有机化合物，如并五苯、酞菁等。
虽然其性能目前尚无法与无机半导体相比，但在柔性电子器件等领域展现出巨大的潜力。
二、半导体材料的特性半导体材料具有独特的电学、光学和热学特性。
电学特性方面，半导体的电导率介于导体和绝缘体之间，且其电导率会随着温度、光照、杂质掺入等因素发生显著变化。
这使得半导体能够实现对电流的控制和调节，是制造各种电子器件的基础。
光学特性表现为半导体对特定波长的光具有吸收、发射和折射等现象。
例如，发光二极管（LED）就是利用半导体的发光特性制造而成。
热学特性方面，半导体的热导率相对较低，这在一些高功率器件的散热设计中需要特别考虑。
三、半导体材料的制备方法硅的制备通常采用直拉法（CZ 法）和区熔法（FZ 法）。
直拉法工艺成熟，适合大规模生产；区熔法能获得更高纯度的硅单晶。
化合物半导体的制备方法包括气相外延（VPE）、分子束外延（MBE）和金属有机化学气相沉积（MOCVD）等。
这些方法可以精确控制材料的组分和厚度，从而实现高性能器件的制备。
有机半导体的制备方法则包括真空蒸镀、溶液法等，其中溶液法具有成本低、可大面积制备等优点。
半导体的成分和性质在我们日常生活中，半导体是一种常见的材料，但是很少有人了解到半导体的具体成分和性质。
半导体是一种介于导体和绝缘体之间的材料，在电子学和光电子学领域有着重要的应用。
那么，半导体是什么材料制成的呢？半导体的成分半导体的主要成分是硅。
硅是一种化学元素，它在自然界中广泛存在，是地壳中第二多的元素。
硅能够形成晶体结构，这使得它成为制造半导体的理想材料之一。
除了硅，还有一些其他元素如磷、硼、砷等，被引入到硅晶体中，通过控制这些杂质的数量可以改变半导体的电学性质。
半导体的性质半导体的主要性质包括导电性和光电性。
半导体材料在室温下的电阻介于导体和绝缘体之间，当受到外界作用如电场或光照时，导电性会发生变化。
这就是半导体的特殊性质之一。
在半导体中，电子和空穴是主要的载流子，电子的运动和空穴的运动共同贡献了电导率。
值得一提的是，半导体还表现出巨大的光电效应。
光照会使得半导体中的电子-空穴对被激发，产生光生载流子，从而改变了材料的导电性。
这种特性使得半导体在光电子学器件中有着广泛的应用，如光电二极管、激光器等。
发展趋势随着科学技术的不断发展，半导体材料的研究和应用也在不断进步。
未来，独特的半导体材料和结构将会推动半导体领域的创新发展，例如石墨烯、氮化镓等新型材料的引入将给电子学带来新的突破。
同时，随着人类对能源和环境的关注，半导体在太阳能电池等领域的应用也将不断受到重视。
总的来说，半导体作为一种重要的电子材料，在电子学、光电子学等领域有着广泛的应用前景。
对半导体材料的进一步研究和开发，将有助于推动科技的创新和发展。

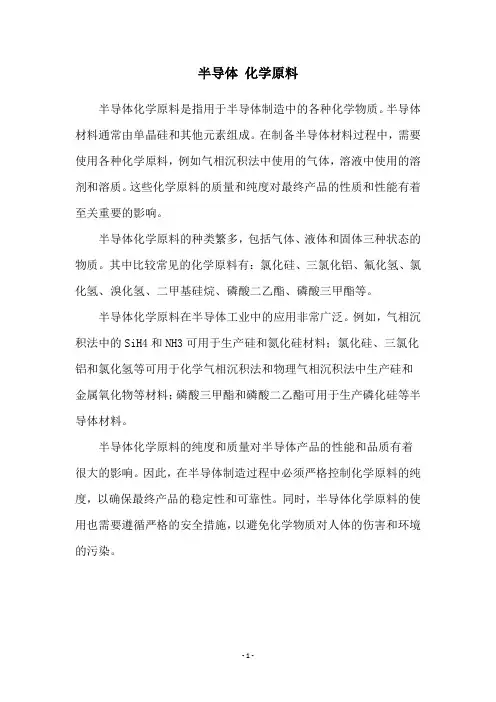

半导体化学原料
半导体化学原料是指用于半导体制造中的各种化学物质。
半导体材料通常由单晶硅和其他元素组成。
在制备半导体材料过程中，需要使用各种化学原料，例如气相沉积法中使用的气体，溶液中使用的溶剂和溶质。
这些化学原料的质量和纯度对最终产品的性质和性能有着至关重要的影响。
半导体化学原料的种类繁多，包括气体、液体和固体三种状态的物质。
其中比较常见的化学原料有：氯化硅、三氯化铝、氟化氢、氯化氢、溴化氢、二甲基硅烷、磷酸二乙酯、磷酸三甲酯等。
半导体化学原料在半导体工业中的应用非常广泛。
例如，气相沉积法中的SiH4和NH3可用于生产硅和氮化硅材料；氯化硅、三氯化铝和氯化氢等可用于化学气相沉积法和物理气相沉积法中生产硅和金属氧化物等材料；磷酸三甲酯和磷酸二乙酯可用于生产磷化硅等半导体材料。
半导体化学原料的纯度和质量对半导体产品的性能和品质有着很大的影响。
因此，在半导体制造过程中必须严格控制化学原料的纯度，以确保最终产品的稳定性和可靠性。
同时，半导体化学原料的使用也需要遵循严格的安全措施，以避免化学物质对人体的伤害和环境的污染。
- 1 -。
半导体常用材料知识点总结1. 硅(Si)硅是最为常见的半导体材料，因为其丰富的资源和成熟的生产技术，被广泛应用于半导体工业。
硅材料具有可靠的物理性能，硅基半导体器件如晶体管、集成电路等都是使用硅材料制成的。
此外，硅材料还可以进行掺杂，形成n型和p型半导体，用于制作二极管和晶体管等元件。
2. 砷化镓(GaAs)砷化镓是另一种常见的半导体材料，具有较高的移动率和较宽的能隙，适用于高频器件、激光器以及光电器件。
与硅相比，砷化镓的性能在一些方面更优秀，因此在一些特定领域有着更广泛的应用。
3. 硒化镉(CdSe)硒化镉是一种II-VI族的半导体材料，具有较大的光学能隙和优异的光电性能，因此被广泛应用于光电器件领域，如光伏电池、光电探测器等。
4. 砷化铟(InAs)砷化铟是另一种III-V族的半导体材料，具有较高的载流子迁移率和较小的电子有效质量，适用于高频器件、高速电子器件和光电器件。
5. 碳化硅(SiC)碳化硅是一种宽禁带半导体材料，具有较高的热稳定性和较大的击穿电场强度，适用于高温、高频、高压等极端环境下的电子器件和功率器件。
6. 氮化镓(GaN)氮化镓是一种III-V族的半导体材料，具有较大的击穿电场强度和较高的饱和漂移速度，适用于高功率、高频率的射频器件和光电器件。
7. 磷化铝(AlP)磷化铝是一种III-V族的半导体材料，具有较低的能隙和较高的电子迁移率，适用于红外探测器、太阳能电池等光电器件。
总结来说，半导体材料具有丰富的种类和优异的性能，被广泛应用于电子器件、光电器件、能源器件等领域。
随着科学技术的发展，新型半导体材料的研究也在不断推进，相信未来半导体材料的应用领域会更加广泛，性能也会更加优越。
半导体材料化学高考知识点在当今科技发展迅猛的时代，半导体材料作为现代电子行业的核心材料之一，扮演着重要的角色。
半导体材料化学作为高中化学的一个重要内容，常常成为考生备考高考的重点。
那么，让我们来系统了解一下半导体材料化学的相关知识点吧。
1. 半导体的概念和特性半导体是介于导体和绝缘体之间的一类材料。
它的电导率介于导体和绝缘体之间，并且电导率可以通过外界因素（如温度、电场等）进行调控。
半导体材料通常是由硅（Si）和锗（Ge）等组成，具有电子迁移率高、带隙较小等特点。
2. 半导体材料的晶体结构半导体材料的晶体结构对其性能有着重要影响。
常见的晶体结构有菱面体、立方体和六方密排等。
在半导体材料中，常见的硅材料采用的是菱面体结构，而第三周期元素的砷化镓等复合材料则采用六方密排结构。
3. 硅材料的制备和掺杂硅材料通常通过炉法制备。
炉法制备是指将硅石经过还原剂还原，生成纯净的硅，并将硅加热熔融后进行晶体生长。
硅材料的掺杂是为了改变其电导性能。
常用掺杂元素有砷、磷等。
掺杂后的硅材料分为n 型半导体和p型半导体，其中n型为电子型半导体，p型为空穴型半导体。
4. 半导体的能带结构半导体的能带结构决定了其导电性能。
半导体的能带结构一般分为导带和禁带，禁带中间还有价带。
能带中的电子可以在外加能量的作用下跃迁，从价带跃迁到导带形成电流。
而禁带内无电子存在，因此表现出较高的电阻。
5. 能带跃迁和半导体器件在半导体器件中，能带跃迁是实现电流流动的基础。
半导体器件通常由n型半导体和p型半导体组成，形成一个pn结。
在正向偏置下，p 区向n区注入多余的空穴，同时n区向p区注入多余的电子，形成电子和空穴的复合。
这种复合产生的正负电荷运动形成电流，实现了器件的工作。
6. 半导体材料的应用领域半导体材料作为电子行业的重要材料，被广泛应用于电子器件制造、光电子技术、集成电路、太阳能电池、半导体激光器等领域。
半导体材料的特性使其成为现代电子行业不可或缺的基础。
半导体厂的气体与化学品管理分析摘要：对于半导体厂而言，利用的气体或是化学品具有多种种类，由于制程变化或是产品线变更，经常会存在制程变更需求。
从管理角度讲，需要花费一定的心思降低气体与化学品对人身造成的伤害。
文章提出相关管理对策。
关键词：半导体厂；气体；化学品管理；全面气体化学管理；TGCM(Total Gas and Chemical Management)对于半导体行业而言，占据着战略地位。
在半导体工业利用中，特种气体称之为电气，在一定程度上讲，电子气是半导体生产工业中最为常见的原材料，电子特种气体利用量逐渐提高，对气体气源柜需求逐渐上升。
纵观我国发展，半导体行业是极为关键的电子信息产业，但一些特种气体气源柜都以进口为主。
国外部分发达国家特种气体气源柜为成熟阶段，规格占据主导权，不管是材料掌控，还是专利技术具备一定的优势。
国内特种设备开发具有落后性，和以往半导体行业滞后具有紧密的联系。
1.物质安全资料表全面气体化学管理，TGCM。
从管理角度讲，完善MSDS，利于公司对带有危害标示的网络数据进行查询。
在这样的基础上，从业安全人员从中获得信息外，设备与厂务人员也可以得到所需要的信息，相关人员对处理气体，或是化学物质危危害性具有全面性认识。
将危害标示在储藏区内进行张贴，或是张贴在使用场所。
在应急中心时刻准备MSDS 手册，控制室相关场所也应有备无患。
1.制程变更管理全面气体化学管理，TGCM。
在变更管理中，包含化学物质新增与变更风险评估机制等。
此外，对化学品利用与法令规范是否吻合进行变更，是否存在危害和相关危害防范对策。
是否和已有制程化学品存在不兼容反应这样的情况。
1.大型储槽全面气体化学管理，TGCM。
对于压力容器来讲，以锅炉和压力容器安全规则为基准，进行办理最终获得合格证。
如果利用量高于危险性工作场所审查，应依法进行检查。
储槽应设定液位报警与液位计，定期对储槽沉陷情况进行检查。
不兼容化学品灌装口，含有一定的区隔，包含灌装接头，槽车码头具备防溢排液系统。
