并联电抗器的补偿度你看啊，这并联电抗器在电力系统里就像一个小管家一样。
补偿度简单来说，就是它对系统进行补偿的一个程度的衡量啦。
打个比方，如果把电力系统想象成一个大水池，水流有时候会不稳定，这时候并联电抗器就出来帮忙调整啦。
它的补偿度就像是告诉我们，这个小管家到底有多努力在让水池里的水保持在一个合适的状态呢。
1. 补偿度的重要性这补偿度可是相当重要的哦。
要是补偿度不合适，就好比你给衣服穿的扣子扣错了，要么太紧要么太松。
在电力系统里，补偿度不合适可能会导致电压不稳定呢。
电压一会儿高一会儿低，那些用电设备可就不开心啦，就像我们人如果一会儿在很热的环境，一会儿在很冷的环境，肯定会生病的。
对于一些精密的仪器设备，电压不稳可能就会让它们工作不正常，甚至坏掉。
所以说，这个并联电抗器的补偿度就像是给电力系统这个大家庭量身定制的一个合身的衣服，要刚刚好才行。
2. 如何计算补偿度那这个补偿度是怎么计算的呢？这可就有点小复杂啦。
它和电抗器的一些参数有关，像是电抗值之类的。
就好像你要计算自己每个月能存多少钱，得知道自己的收入和支出一样。
在电力系统里，要根据系统的具体情况，比如说线路的长度、负载的大小等等来确定这些参数，然后才能算出补偿度。
这就要求那些电力工程师们像精明的小会计一样，把各种数据都算得清清楚楚的。
3. 补偿度与电力系统稳定性的关系补偿度和电力系统的稳定性那可是紧紧相连的。
就像一对好伙伴，谁也离不开谁。
如果补偿度合适，电力系统就像一艘在平静海面上航行的船，稳稳当当的。
但要是补偿度不合适，就像船遇到了大风浪，摇摇晃晃的。
比如说，当补偿度过大的时候，可能会造成无功功率过剩，就像船上装了太多不必要的东西，会让船行驶起来很吃力。
相反，如果补偿度太小，又不能很好地解决电力系统中的一些问题，就像船的动力不足一样。
4. 影响补偿度的因素这里面有不少因素会影响补偿度呢。
首先就是电抗器本身的性能啦，好的电抗器就像一个得力的助手，能更好地发挥作用，它的电抗值准确、性能稳定，就能让补偿度更精准。
并联电抗器原理
并联电抗器是一种电力电子装置，用于改变电路中的功率因数或电感。
它由电感线圈和电容器组成，这些元件通过并联连接。
并联电抗器的工作原理是通过改变电路中的电感或电容来实现对电路的调节。
当并联电抗器连接到电路中时，它会提供额外的电感或电容来改变电路中的等效电感或电容。
通过调节并联电抗器的参数，可以改变电路中的功率因数或电感。
当电路中需要增加电感时，可以连接一个并联电感器。
并联电感器通过提供额外的电感量，有效地增加了电路的总电感。
这在某些情况下是必要的，例如在交流电路中，增加电感可以改善功率因数，减少失真并提高电路的效率。
另一方面，当电路中需要增加电容时，可以连接一个并联电容器。
并联电容器通过提供额外的电容来增加电路的总电容。
这对于需要存储额外电荷或改变电路的频率响应的电路非常有用。
总的来说，通过连接并联电抗器，可以灵活地调整电路中的电感和电容，从而改变电路的功率因数或电感。
这对于各种电力和电子应用非常重要，例如电力系统中的功率因数校正、电子设备中的滤波和频率响应校正等。
DKBG矿用隔爆型高压起动电抗器-安装使用说明书一、产品概述DKBG矿用隔爆型高压起动电抗器（以下简称电抗器）是为矿山等危险场所特别设计的一款电气设备。
该电抗器能够在高压电机启动时，起到限流、降压、平衡电网三大作用，保护电机和电网不受过电流过电压的损伤，从而提高设备的可靠性和使用寿命。
本产品能够适用于三相交流电动机起动及运行，并广泛应用于矿山、石化等行业中的高压设备。
二、产品结构及性能电抗器主要由外壳、绕组、隔爆措施、连接端子等组成。
电抗器采用高品质的绕线，通过特殊结构和处理方式，保证电抗器不会产生电磁故障、闪络等问难。
同时，外壳采用防爆型材料，进一步保证电抗器的安全性能。
以下是DKBG矿用隔爆型高压起动电抗器的技术参数：项目技术参数额定电压6kV、10kV、13.8kV额定容量200kVAr - 2000kVAr动稳态误差＜6%使用环境温度范围-40℃ - +45℃使用海拔范围＜1000m防护等级IP20三、安装操作1.安装前准备在进行电抗器的安装之前，请确认以下几点：•检查电抗器的外包装是否完好，是否有损坏。
•检查电抗器的电气参数是否与实际要求相符。
•请确保安装现场符合安全、清洁、环保、防止静电等要求，否则可能会对电抗器造成损坏。
2.安装步骤步骤一、选定安装位置根据设备的电气要求和具体的安装现场情况，选定合适的安装位置。
请确保安装场所符合规定的使用环境温度范围和使用海拔范围。
步骤二、安装电抗器将电抗器放置在安装位置上，并紧固螺栓，使电抗器牢固安装。
注意电抗器应该保持水平放置，以免影响电抗器的正常工作。
步骤三、接线连接将电抗器的连接端子与电网连接。
需注意线缆的规格要符合电抗器的电气参数要求，以免引起电缆过载、短路等情况。
3.安装验收安装完成后，进行安装验收。
将电抗器连接至电源后，进行空载试运行，检查是否正常工作。
同时，检查电抗器的外壳是否存在电气绝缘问题，如有，需要重新进行。
四、使用维护1.使用要求在电抗器使用过程中，请务必遵守以下要求：•请注意电抗器过载时的运行情况，确保电抗器处于正常工作状态。

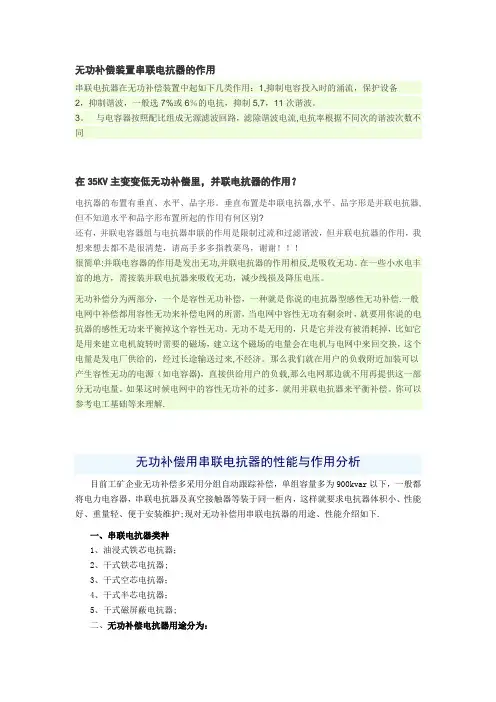

无功补偿装置串联电抗器的作用串联电抗器在无功补偿装置中起如下几类作用：1,抑制电容投入时的涌流，保护设备2，抑制谐波，一般选7%或6％的电抗，抑制5,7，11次谐波。
3。
与电容器按照配比组成无源滤波回路，滤除谐波电流,电抗率根据不同次的谐波次数不同在35KV主变变低无功补偿里，并联电抗器的作用？电抗器的布置有垂直、水平、品字形。
垂直布置是串联电抗器,水平、品字形是并联电抗器,但不知道水平和品字形布置所起的作用有何区别?还有，并联电容器组与电抗器串联的作用是限制过流和过滤谐波，但并联电抗器的作用，我想来想去都不是很清楚，请高手多多指教菜鸟，谢谢！！！很简单:并联电容器的作用是发出无功,并联电抗器的作用相反,是吸收无功。
在一些小水电丰富的地方，需按装并联电抗器来吸收无功，减少线损及降压电压。
无功补偿分为两部分，一个是容性无功补偿，一种就是你说的电抗器型感性无功补偿.一般电网中补偿都用容性无功来补偿电网的所需，当电网中容性无功有剩余时，就要用你说的电抗器的感性无功来平衡掉这个容性无功。
无功不是无用的，只是它并没有被消耗掉，比如它是用来建立电机旋转时需要的磁场，建立这个磁场的电量会在电机与电网中来回交换，这个电量是发电厂供给的，经过长途输送过来,不经济。
那么我们就在用户的负载附近加装可以产生容性无功的电源（如电容器)，直接供给用户的负载,那么电网那边就不用再提供这一部分无功电量。
如果这时候电网中的容性无功补的过多，就用并联电抗器来平衡补偿。
你可以参考电工基础等来理解.无功补偿用串联电抗器的性能与作用分析目前工矿企业无功补偿多采用分组自动跟踪补偿，单组容量多为900kvar以下，一般都将电力电容器，串联电抗器及真空接触器等装于同一柜内，这样就要求电抗器体积小、性能好、重量轻、便于安装维护;现对无功补偿用串联电抗器的用途、性能介绍如下.一、串联电抗器类种1、油浸式铁芯电抗器；2、干式铁芯电抗器;3、干式空芯电抗器；4、干式半芯电抗器；5、干式磁屏蔽电抗器;二、无功补偿电抗器用途分为：1、限流电抗器；2、抑制谐波电抗器；3、滤波电抗器;三、串联电抗器的作用是多功能的，主要有：1、降低电容器组的涌流倍数和涌流频率,便于选择配套设备和保护电容器。
并联高抗中性点小电抗补偿原理分析及参数选择方法 并联高抗中性点接小电抗四线补偿的思想是通过对导线相间电容的补偿来隔离相间联系，削弱潜供电流与恢复电压的电容性分量，此时小电抗进行的是二次补偿。
在系统不同的运行情况下，小电抗器参数选择的原则和方法也不相同。
2.1 等值电源定理分析小电抗二次补偿高抗中性点加小电抗四线补偿原理示意图见图1-4。
高抗中性点经过小电抗器接地后的电路见图2-1(a)。
L X 为三相电感，n X 为中性点单相电感。
图2-1 四线补偿系统等效电路图图2-1(a )所示的四线补偿系统经星-角变换得到图2-1(b )所示的系统等效电路。
其中以上两种形式的电路参数满足如下关系n L LD X X X 30+=L L L L L L X X X X X X X X -++=0n n 012393式中，0L X 为小电抗接入前系统对地等效阻抗；LD X 和12L X 为小电抗接入后系统等效对地阻抗与相间阻抗。
对于三相单相电抗器（L L X X =0），则可变换为n L LD X X X 3+= L n L L X X X X 3/212+= 通过式（12-）和（22-）可知高抗L X 、对地阻抗LD X 和相间阻抗12L X 的容量存在以下等式关系。
（2-1） （2-2）L N L N LD N X U X U X U 21222)3(=+ （2-3）由式（2-3）可知，高抗的容量等于对地电抗和相间电抗的容量之和，小电抗的投入并未改变实际的补偿容量，其所起的作用只是令高抗的容量合理的分配至相间与相对地两部分。
小电抗器n X 的投入，其作用是等效产生了相间感抗来补偿导线相之间电容，而高抗只是补偿回路的对地电容，故小电抗进行的是二次补偿[1,7]。
单回线路高抗中性点接小电抗器主要是为了限制容性分量潜供电流，其流通回路如图2-2（a ）所示，应用等值电源定理，可简化得到图2-2（b ）所示的单相等值电路。
500kV并联电抗器安装使用说明书通过ISO 9001：2000质量体系认证企业通过ISO 14001环境体系认证企业中华人民共和国特变电工衡阳变压器有限公司高压并联电抗器安装使用说明书1 适用范围1.1本说明书仅适用于500kV的单相并联电抗器.1.2本说明书中的内容只包括电抗器本体部分，各组件有单独的安装使用说明书.电抗器主要由主体,出线装置,散热器及其联管,储油柜及通气联管组成, 主体运输时,要把上述各件与主体分解.1.3产品在进行运输、安装、检修等工作项目之前，必须详细阅读本说明书及相关的组件安装使用说明书。
若在工作中涉及到上述说明书中还未详尽的内容或资料，应及时与我公司联系，避免由于不合理操作所引起的设备损坏。
2 电抗器电气接线原理图电抗器电气接线原理图见图1图1 电抗器电气接线原理图3 出线套管位置出线套管位置图2图2 出线套管位置示意图4 结构简介4.1 铁心结构铁心结构采用稳定性强的刚性框架夹持系统，铁心和夹件分别通过箱盖上的套管接地。
4.2 绕组结构高压绕组为内屏连续式结构。
4.3 油箱结构油箱采用钟罩式折板结构，油箱内侧装有磁屏蔽，油箱的连气管有 1.5%的升高坡度，以利于气体汇集在气体继电器内。
箱体上配有吊拌、千斤顶支架、梯子及充油、排油和取油样的各种阀门。
油箱能耐受133Pa的真空度和0.1MPa的正压试验而无不允许的永久性变形。
5 主体起吊运输5.1 为适应运输界限和安装方便,电抗器油箱为梯形钟罩式结构,上节油箱的起吊和主体的起吊见电抗器外形图,吊绳与铅垂线的夹角不应大于300,否则应用平衡梁起吊;起吊主体时要同时使用所有的4只吊拌,所有的吊绳的长度应相匹配,受力必须均匀,严防主体翻倒,上节油箱上的千斤顶支架供顶起电抗器主体用,顶起主体时要同时使用所有的4个千斤顶支架。
4个千斤顶要同步升降严防主体倾斜,翻倒和顿挫。
5.2 电抗器整体充油运输,运输前拆除的外部大型组件有: 高压套管、中性点套管, 散热器及其与主体的连接管,导气联管,压力释放阀,储油柜,升高座等。
DK-Ⅱ型补偿电抗器DK-Ⅱ型干式补偿电抗器是专门为交流耐压试验串、并联补偿设计的，积木式结构，串、并联任意结合，配合三档抽头选择，补偿电压（串补）及补偿电流（并补）调节方式灵活方便。
适应于下列电气设备的试验：●300MW及以下发电机、电动机工频耐压试验；●35kV及以下电力变压器工频耐压试验；●110kV及以下交联电缆工频耐压试验；●110kV及以下组合电器（GIS）工频耐压试验；●220kV及以下电容式电压互感器（CVT）现场校验。
DK-Ⅱ型干式补偿电抗器重量轻，体积小，便于携带，与小容量试验变压器配合使用，可大大地降低试验电源及试验设备（变压器、调压器、控制器）容量，从而减轻试验人员的劳动强度，同时也可节约投资费用。
一、技术参数3. 工作方式：电流300mA时连续工作时间10分钟；电流250mA时连续工作时间30分钟；电流150mA时连续工作时间120分钟。
4. 使用条件：环境温度：-20℃～45℃湿度：≤85%5. 体积：Φ220×1606. 重量：16kg二、使用方法1. 串联补偿：按图1进行连接线，根据被试品耐压值及电容量，参照附录1《串联补偿参考接线方式表》选择电抗器的串、并联方式及档位，进行升压。
2. 并联补偿：按图2进行接线，根据被试品耐压值及电容量，参照附录2《并联补偿参考接线方式表》选择电抗器的串、并联方式及档位，进行升压。
注：附录1及附录2中的参考接线方式，是在电抗器之间加隔离支桶情况下计算出来的。
当电抗器之间不加隔离支桶时，由于互感作用，串联后的总电抗值要大于每个分电抗值之和，利用这一原理，也可进行补偿电压（或电流）的调节，互感的大小，因电抗器档位、串联个数不同而异，不能给出一个定值。
一般来说，不加隔离支桶时，互感可达总电抗20%以上，对于这一点用户可通过实测灵活应用。
三、成套产品：（1）电抗器（2）铝合金包装箱（3）使用说明书、产品合格证四、选配件：钳型电流表、试验变压器及控制箱。
