泰开高压开关实习报告
- 格式：docx
- 大小：19.54 KB
- 文档页数：8
下载文档原格式
合集下载

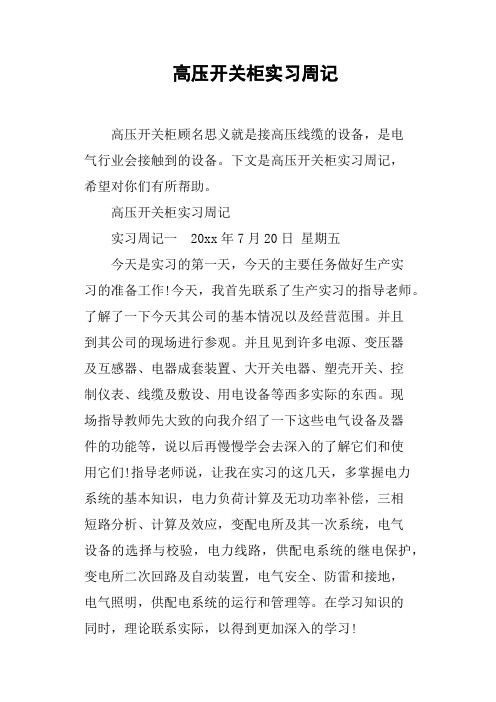

高压开关柜实习周记
高压开关柜实习周记高压开关柜顾名思义就是接高压线缆的设备，是电气行业会接触到的设备。
下文是高压开关柜实习周记，希望对你们有所帮助。
高压开关柜实习周记实习周记一20xx年7月20日星期五今天是实习的第一天，今天的主要任务做好生产实习的准备工作!今天，我首先联系了生产实习的指导老师。
了解了一下今天其公司的基本情况以及经营范围。
并且到其公司的现场进行参观。
并且见到许多电源、变压器及互感器、电器成套装置、大开关电器、塑壳开关、控制仪表、线缆及敷设、用电设备等西多实际的东西。
现场指导教师先大致的向我介绍了一下这些电气设备及器件的功能等，说以后再慢慢学会去深入的了解它们和使用它们!指导老师说，让我在实习的这几天，多掌握电力系统的基本知识，电力负荷计算及无功功率补偿，三相短路分析、计算及效应，变配电所及其一次系统，电气设备的选择与校验，电力线路，供配电系统的继电保护，变电所二次回路及自动装置，电气安全、防雷和接地，电气照明，供配电系统的运行和管理等。
在学习知识的同时，理论联系实际，以得到更加深入的学习!实习周记二20xx年7月24日星期二今天最主要的任务就是认识去好哈的使用和了解电源，原以为，电源是个很简单的东西，就是提供电源嘛!但是远不是我想的那么简单。
比如说，今天指导老师向我介绍了三项应急电源(EPS)。
称为Emergency(紧急)Power(电力)Supply(供给)，是当今重要建筑物中为了电力保障和消防安全而采用的一种应急电源。
它主要由输入输出单元、充电模块、电池组、逆变器、监控器、输出切换装置等部分组成。
其原理为：在市电正常时，由市电经过输出切换装置给重要负荷供电，同时充电器为蓄电池进行充电或浮充;当市电断电后或电压超出供电范围，控制器启动逆变器，同时输出切换装置将市电供电状态立即切换到逆变器供电，为负荷设备提供应急供电;当市电恢复时，应急电源将恢复为市电供电。
EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统，该系统能够在应急状态下提供紧急供电，用来解决照明用电或只有一路市电缺少第二路电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用。
高压断路器实习报告
实习报告实习单位：XX电力公司实习时间：2023年6月1日至2023年6月30日实习内容：高压断路器的运行、维护和检修一、实习背景随着我国经济的快速发展，电力系统在国民经济中的地位越来越重要。
高压断路器作为电力系统中的关键设备，主要负责控制和保护电力系统的安全运行。
为了更好地了解高压断路器的运行原理和维护方法，提高自己在电力系统运行和管理方面的能力，我于2023年6月1日至2023年6月30日在XX电力公司进行了高压断路器的实习。
二、实习目的1. 掌握高压断路器的结构原理和运行方式；2. 学习高压断路器的维护和检修方法；3. 了解电力系统的运行管理和安全操作规程；4. 提高自己在实际工作中解决问题的能力。
三、实习过程1. 实习前期，我参加了公司组织的安全培训，学习了电力系统安全操作规程和高压断路器的基本知识。
2. 实习期间，我在运行部门的指导下，参与了高压断路器的日常运行监控和数据记录工作。
通过实际操作，掌握了高压断路器的运行原理和操作方法。
3. 在维护和检修方面，我跟随检修队伍参与了多次高压断路器的检修工作。
通过现场实践，熟悉了高压断路器的检修流程和注意事项，掌握了各种检修工具的使用方法。
4. 实习期间，我还参加了公司组织的技术交流会议，学习了高压断路器新技术、新工艺和新材料的应用。
四、实习收获1. 掌握了高压断路器的结构原理、运行方式、维护方法和检修技术；2. 熟悉了电力系统的运行管理和安全操作规程；3. 提高了自己在实际工作中解决问题的能力，为今后从事电力系统工作打下了坚实基础；4. 增强了团队合作意识，锻炼了自己的沟通和协调能力。
五、实习总结通过本次实习，我对高压断路器有了更深入的了解，掌握了一定的运行、维护和检修技能。
同时，实习过程中的团队合作和沟通交流让我受益匪浅。
在今后的工作中，我将继续努力学习，不断提高自己的业务水平，为电力系统的安全稳定运行贡献自己的力量。
实习报告人：XXX报告时间：2023年7月1日。
工厂高压供配电实习报告
一、实习背景随着我国经济的快速发展，工业生产对电能的需求日益增加。
高压供配电系统作为工业生产的重要基础设施，其稳定性和安全性对整个生产过程至关重要。
为了提高自己的专业技能，了解高压供配电系统的运行原理和操作流程，我选择了在某工厂进行高压供配电实习。
二、实习目的1. 理解高压供配电系统的基本原理和组成。
2. 掌握高压供配电设备的操作方法及维护保养知识。
3. 了解高压供配电系统的运行规律和安全注意事项。
4. 培养自己的实际操作能力和团队协作精神。
三、实习内容1. 高压供配电系统概述在实习初期，我首先对工厂的高压供配电系统进行了全面了解。
该系统主要由变压器、高压开关设备、低压配电设备和电缆等组成。
其中，变压器负责将高压电能降压至适合工业生产使用的电压；高压开关设备用于控制电能的传输和分配；低压配电设备将电能分配到各个生产车间；电缆则作为电能传输的介质。
2. 变压器操作与维护变压器是高压供配电系统中的关键设备，我重点学习了变压器的操作和维护。
在实习过程中，我参与了变压器的投运、停运、检查和维护等工作。
通过实际操作，我掌握了变压器的运行原理、操作步骤和注意事项。
3. 高压开关设备操作与维护高压开关设备是高压供配电系统中用于控制电能传输和分配的关键设备。
在实习过程中，我学习了高压开关设备的种类、操作方法、维护保养知识等。
通过实际操作，我掌握了高压开关设备的操作技巧，并了解了其在系统运行中的重要作用。
4. 低压配电设备操作与维护低压配电设备是高压供配电系统中的末端设备，用于将电能分配到各个生产车间。
在实习过程中，我学习了低压配电设备的种类、操作方法、维护保养知识等。
通过实际操作，我掌握了低压配电设备的操作技巧，并了解了其在系统运行中的重要作用。
5. 电缆敷设与维护电缆是高压供配电系统中的传输介质，其质量直接影响着电能的传输效率。
在实习过程中，我学习了电缆的种类、敷设方法、维护保养知识等。
通过实际操作，我掌握了电缆的敷设技巧，并了解了其在系统运行中的重要作用。
高压供电实习总结
篇一：高压配电装置实习报告配电装置实习报告学院：机电学院姓名：学号：专业：电气工程大三下学期，我们电气工程专业参观实习了变电所，生产配电装置的掌握配电装置的泰开企业以及学校的配电所，对配电装置有了更充分的认识。
配电装置基础知识：1.配电装置的作用配电装置：根据电气主接线的接线方式，由开关设备、母线装置、保护和测量电器、必要的辅助设备等构成，按照一定技术要求建造而成的特殊电工建筑物，称为配电装置。
配电装置的作用：正常运行时进行电能的传输和再分配，故障情况下迅速切除故障部分恢复运行。
2.配电装置的类型按电气设备安装地点可分为：屋内配电装置和屋外配电装置；按组装方式可分为：装配式配电装置和成套式配电装置；按电压等级可分为：低压配电装置（1kv以下）、高压配电装置（1～220kv）、超高压配电装置（330kv～750kv）、特高压配电装置（1000千伏和直流±800千伏）。
二、配电装置的基本要求安全：设备布置合理清晰，采取必要的保护措施。
可靠：设备选择合理、故障率低、影响范围小，满足对设备和人身的安全距离。
方便：设备布置便于集中操作，便于检修、巡视。
经济：在保证技术要求的前提下，合理布置、节省用地、节省材料、减少投资。
发展：预留备用间隔、备用容量，便于扩建和安装。
三、配电装置的有关术语和图1.安全净距：配电装置各部分之间，为了满足配电装置运行和检修的需要，确保人身和设备的安全所必须的最小电气距离，称为安全净距。
在这一距离下，无论是在正常最高工作电压还是在出现内、外过电压时，都不致使空气间隙击穿。
我国《高压配电装置设计技术规程》规定的屋内、屋外配电装置各有关部分之间的最小安全净距，这些距离可分为a、b、c、d、e五类。
在各种间隔距离中，最基本的是a1和a2值。
a1值：带电部分对接地部分之间的空间最小安全净距。
a2值：不同相的带电部分之间的空间最小安全净距。
2．间隔：是指一个完整的电气连接，其大体上对应主接线图中的接线单元，以主设备为主，加上附属设备组成的一整套电气设备（包括断路器、隔离开关、ta、tv、端子箱等）。
认知实习报告泰开配电装置

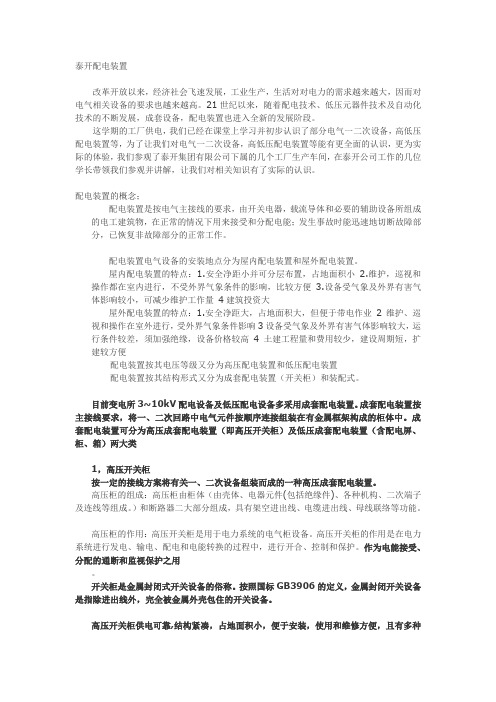

泰开配电装置改革开放以来，经济社会飞速发展，工业生产，生活对对电力的需求越来越大，因而对电气相关设备的要求也越来越高。
21世纪以来，随着配电技术、低压元器件技术及自动化技术的不断发展，成套设备，配电装置也进入全新的发展阶段。
这学期的工厂供电，我们已经在课堂上学习并初步认识了部分电气一二次设备，高低压配电装置等，为了让我们对电气一二次设备，高低压配电装置等能有更全面的认识，更为实际的体验，我们参观了泰开集团有限公司下属的几个工厂生产车间，在泰开公司工作的几位学长带领我们参观并讲解，让我们对相关知识有了实际的认识。
配电装置的概念；配电装置是按电气主接线的要求，由开关电器，载流导体和必要的辅助设备所组成的电工建筑物，在正常的情况下用来接受和分配电能；发生事故时能迅速地切断故障部分，已恢复非故障部分的正常工作。
配电装置电气设备的安装地点分为屋内配电装置和屋外配电装置。
屋内配电装置的特点：1.安全净距小并可分层布置，占地面积小 2.维护，巡视和操作都在室内进行，不受外界气象条件的影响，比较方便 3.设备受气象及外界有害气体影响较小，可减少维护工作量4建筑投资大屋外配电装置的特点：1.安全净距大，占地面积大，但便于带电作业2维护、巡视和操作在室外进行，受外界气象条件影响3设备受气象及外界有害气体影响较大，运行条件较差，须加强绝缘，设备价格较高4土建工程量和费用较少，建设周期短，扩建较方便配电装置按其电压等级又分为高压配电装置和低压配电装置配电装置按其结构形式又分为成套配电装置（开关柜）和装配式。
目前变电所3~10kV配电设备及低压配电设备多采用成套配电装置。
成套配电装置按主接线要求，将一、二次回路中电气元件按顺序连接组装在有金属框架构成的柜体中。
成套配电装置可分为高压成套配电装置（即高压开关柜）及低压成套配电装置（含配电屏、柜、箱）两大类1，高压开关柜按一定的接线方案将有关一、二次设备组装而成的一种高压成套配电装置。
做高压试验的实习报告
一、实习目的通过本次高压试验实习，了解高压试验的基本原理、操作方法以及注意事项，掌握高压试验设备的操作技能，提高自己的实际动手能力和工程意识。
二、实习时间2023年X月X日至2023年X月X日三、实习地点XXX电力公司高压试验室四、实习内容1.高压试验的基本原理高压试验是电力系统中对设备进行安全运行的重要手段，通过高压试验可以检测设备的绝缘性能、机械强度、电弧熄灭能力等。
本次实习主要学习了以下基本原理：（1）绝缘强度：绝缘材料在电场作用下，能够承受的电压强度，称为绝缘强度。
（2）电弧熄灭能力：设备在断路时，电弧熄灭的难易程度。
（3）机械强度：设备在受到外力作用时，能够承受的最大应力。
2.高压试验的操作方法（1）绝缘电阻测试：采用兆欧表对设备的绝缘电阻进行测试，判断绝缘性能是否良好。
（2）耐压试验：对设备施加额定电压，持续一定时间，观察设备是否出现异常现象。
（3）局部放电测试：检测设备内部是否存在局部放电现象，判断绝缘性能。
（4）电弧熄灭试验：对设备施加额定电压，观察电弧熄灭的难易程度。
3.高压试验的注意事项（1）严格遵守安全操作规程，确保人身和设备安全。
（2）熟悉高压试验设备的操作方法，确保操作正确。
（3）注意观察设备在试验过程中的异常现象，及时采取措施。
（4）试验数据应准确记录，以便后续分析。
五、实习过程1.实习初期，在导师的指导下，了解高压试验的基本原理、操作方法和注意事项。
2.熟悉高压试验设备的操作，包括兆欧表、耐压试验装置、局部放电测试装置等。
3.进行绝缘电阻测试、耐压试验、局部放电测试和电弧熄灭试验，掌握试验操作技能。
4.观察设备在试验过程中的异常现象，分析原因，并提出改进措施。
5.对试验数据进行整理和分析，总结高压试验的经验和教训。
六、实习体会和收获1.通过本次实习，我对高压试验的基本原理、操作方法和注意事项有了更深入的了解。
2.掌握了高压试验设备的操作技能，提高了自己的实际动手能力。
高压电工课程实训报告范文
一、实训目的通过本次高压电工课程实训，旨在使学生掌握高压电工的基本知识和技能，了解高压电气设备的工作原理和操作规程，提高安全意识，培养实际操作能力，为将来从事高压电工工作打下坚实基础。
二、实训时间2023年X月X日至2023年X月X日三、实训地点XX电力公司高压实训基地四、实训内容及方法1. 高压电气设备认识（1）认识高压电气设备的种类、结构及作用。
（2）了解高压电气设备的安装、调试和维护保养方法。
（3）掌握高压电气设备的操作规程和安全注意事项。
2. 高压电气设备操作（1）学习高压电气设备的操作方法，包括高压开关、断路器、隔离开关等。
（2）熟悉高压电气设备的运行状态，了解设备故障原因及处理方法。
（3）掌握高压电气设备的操作技能，包括设备启动、运行、停止及故障处理。
3. 高压电气设备安全操作（1）学习高压电气设备的安全操作规程，了解高压触电事故的预防措施。
（2）掌握高压电气设备的绝缘操作方法，提高绝缘防护能力。
（3）熟悉高压电气设备的接地操作，确保人身安全。
4. 高压电气设备故障处理（1）学习高压电气设备故障的判断方法，了解故障原因及处理流程。
（2）掌握高压电气设备故障的排除方法，提高故障处理能力。
（3）熟悉高压电气设备故障处理的安全注意事项。
五、实训心得与体会1. 通过本次实训，我对高压电工的基本知识和技能有了更深入的了解，掌握了高压电气设备的操作方法和安全操作规程。
2. 实训过程中，我学会了如何正确使用高压电工工具，熟悉了高压电气设备的运行状态，提高了自己的实际操作能力。
3. 在实训过程中，我深刻认识到高压电工工作的危险性，增强了安全意识，学会了如何预防高压触电事故。
4. 通过与同学们的团结协作，我提高了自己的团队协作能力，培养了良好的沟通技巧。
5. 实训过程中，我遇到了一些困难，但在老师和同学们的帮助下，我克服了困难，取得了进步。
六、实训总结1. 本次高压电工课程实训，使我掌握了高压电工的基本知识和技能，提高了自己的实际操作能力。
高压电工操作实习报告
一、实习目的本次高压电工操作实习旨在使我对高压电工的操作流程、安全规范以及实际工作环境有更深入的了解。
通过实习，我希望能掌握高压电气设备的基本操作方法，熟悉高压电工的安全操作规程，提高自己的安全意识和实际操作能力。
二、实习时间与地点实习时间：2023年X月X日至2023年X月X日实习地点：XX电力公司高压配电室三、实习内容1. 高压电气设备认识在实习初期，我对高压配电室的各种电气设备进行了详细的了解，包括高压开关柜、高压断路器、高压电缆、电压互感器、电流互感器等。
通过实地观察和指导老师的讲解，我对这些设备的结构、工作原理以及操作方法有了初步的认识。
2. 高压电工安全操作规程学习实习期间，我重点学习了高压电工的安全操作规程，包括以下内容：（1）作业前应遵守的规定：如高压线路未经验电器确定无电前，应一律视为有电；验电工作应在施工设备进出线两侧进行，室外配电设备的验电工作应在干燥天气进行等。
（2）作业中应遵守的规定：如电工人员接到停电通知后，拉下有关刀闸开关，收下熔断器，并在操作把手上加锁，挂警告牌；对尚未停电的设备周围加保护遮拦；高压验电时，应使用相应高压等级的验电器，每次验电前都必须确认验电器状态良好等。
3. 高压电气设备操作实践在指导老师的带领下，我进行了高压电气设备的操作实践，包括：（1）高压开关柜的操作：学习了如何进行高压开关柜的合闸、分闸、接地等操作，并了解了操作过程中应注意的安全事项。
（2）高压断路器的操作：掌握了高压断路器的操作方法，包括合闸、分闸、接地等，并了解了断路器的工作原理和操作技巧。
（3）高压电缆的连接与维护：学习了高压电缆的连接方法，包括电缆头制作、电缆连接等，并了解了电缆的维护保养知识。
4. 实习总结通过本次实习，我收获颇丰。
以下是我对实习的总结：（1）掌握了高压电气设备的基本操作方法，提高了自己的实际操作能力。
（2）熟悉了高压电工的安全操作规程，增强了安全意识。
（3）了解了高压电气设备的工作原理和维护保养知识，为今后的工作打下了基础。
高压开关柜操作实训报告
一、实训背景随着我国电力事业的不断发展，高压开关柜作为电力系统中重要的配电设备，其操作和维护技术的熟练程度直接关系到电力系统的安全稳定运行。
为了提高我系学生对高压开关柜操作技能的掌握，增强安全意识，特组织本次高压开关柜操作实训。
二、实训目的1. 熟悉高压开关柜的结构、原理及操作流程；2. 培养学生操作高压开关柜的技能，提高实际动手能力；3. 增强学生的安全意识，预防电力事故的发生；4. 培养学生的团队协作精神和沟通能力。
三、实训内容本次实训主要分为以下三个部分：1. 高压开关柜理论知识学习：讲解高压开关柜的结构、原理、操作流程、安全注意事项等。
2. 高压开关柜实操训练：学生在指导下，进行高压开关柜的送电、停电、切换等操作训练。
3. 高压开关柜故障处理：模拟高压开关柜出现故障，学生根据所学知识进行故障排查和处理。
四、实训过程1. 理论学习：首先，由专业教师对高压开关柜的相关理论知识进行讲解，包括高压开关柜的结构、原理、操作流程、安全注意事项等。
学生认真听讲，做好笔记。
2. 实操训练：在理论学习的基础上，学生分组进行实操训练。
每组配备一名指导老师，负责指导学生进行高压开关柜的送电、停电、切换等操作。
- 送电操作：首先，检查进线柜状态，确保开关本身允许送电操作、母联柜为冷备用状态、本段出线开关均已分闸、本段电阻柜隔离刀闸已合上，变压器已受电。
然后，填写操作票，经审核无误后，由副值操作，主值唱票并监护。
操作人员穿戴好高压绝缘手套、绝缘靴，站立在高压绝缘地毯上。
依次检查PT柜、电阻柜、主变、进线柜等设备状态，确保一切正常。
最后，合上控制回路小空气开关，检查指示灯及开关状态指示器均正常。
远控合段进线柜断路器，合闸时现场监护人员要远离高压开关柜。
观察各显示仪表上的电压值及设备受电情况。
- 停电操作：停电操作与送电操作类似，但顺序相反。
首先，确认设备受电情况，然后依次断开控制回路小空气开关、进线柜断路器、电阻柜隔离刀闸、PT柜等设备。
高压试验年度实习报告
高压试验年度实习报告一、前言在过去的一年里，我有幸参与了高压试验的实习工作，获得了丰富的实践经验和专业知识。
在此，我谨向实习单位的领导和同事们表示衷心的感谢，感谢他们在实习期间给予我的关心和指导。
通过这次实习，我对高压试验的原理、设备及其应用有了更深入的了解，也提高了自己的动手能力和团队协作能力。
二、实习单位与实习内容简介实习单位是我国一家知名电力公司，主要负责电力系统的建设、运行和维护。
实习期间，我主要参与了高压试验的相关工作，包括但不限于电气设备的检测、试验方案的制定、试验数据的分析和处理等。
三、实习过程及收获1. 实习初期，我跟随导师学习了高压试验的基本原理和常用方法。
通过理论学习和实际操作，我掌握了电气设备试验的基本技能，如绝缘电阻测试、介质损耗因数测试、电容比的测量等。
2. 在实习过程中，我参与了多个高压试验项目，如输电线路、变压器、开关设备等。
在实际操作中，我学会了如何正确使用试验设备，如何处理试验数据，以及如何判断试验结果是否合格。
这些经验对我今后的工作具有很大的指导意义。
3. 实习期间，我还参与了试验方案的制定和实施。
通过与团队成员的沟通和协作，我学会了如何根据设备的特点和试验要求，制定合理的试验方案。
此外，我还学会了如何对试验结果进行分析和处理，以便为设备的运行维护提供有力的数据支持。
4. 在实习的最后阶段，我参与了高压试验团队的科研项目。
通过这次项目，我深入了解了高压试验新技术的研究和发展趋势，也提高了自己的科研能力。
四、实习总结通过这次高压试验实习，我不仅掌握了电气设备试验的基本技能，还学会了如何与团队成员协作，提高了自己的沟通能力和团队意识。
同时，我也认识到了自己在理论知识方面的不足，回去后将继续努力学习，提高自己的专业素养。
最后，再次感谢实习单位给予我的机会和帮助。
我相信，这次实习经历将对我未来的学习和工作产生积极的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气工程实习报告高压电气设备认知学院机械与电子工程学院专业电气工程及其自动化姓名VTMCJQ _________学号20160000 _________指导教师__________________ 参观实习报告- 泰开高压开关厂这学期我们开设了几门重量级的专业课程，在安排紧张地专业课学习之余，专业老师为我们安排了一次可贵的工厂参观实习机会。
我们此次主要参观的是泰安市电气设备集团下属的高压开关厂和变压器制造厂。
这次实习旨在提高我们对电器设备的认识，强化专业素养，同时将所学知识与实际设备相联系，将知识与实际结合，强化理解，增强专业的形象认识。
泰安市电气设备集团是国内主要的电力设备品牌之一，而泰开产品涵盖了电力系统的整个领域，包括高压开关、组合电器、变压器、断路器、成套电器、互感器、隔离开关、电缆等设备。
山东泰开高压开关有限公司是全国高压开关行业协会副理事长单位。
主要生产72.5kV 及以上户外高压六氟化硫断路器（GCB、全圭寸闭组合电器（GIS）、敞开式组合电器（COMPASS插接式组合电器（PASS及复合绝缘组合电器（HGIS等五大系列产品。
公司生产的ZF10-126 组合电器于2000年在国际著名的荷兰KEM弑验站完成型式试验并投放市场，销量已居全国同行业第一位；110kV 断路器销量居全国前三位。
ZF16-252组合电器配用ABB公司液压弹簧操动机构，开断和操作稳定性能达到国际先进水平，具有体积小、可靠性高、结构紧凑的显著特点，；252kV三相联动SF6断路器开断电流50KA为国内首创。
实习地点：山东泰开电力建设工程有限公司主要参观的设备：断路器、组合电器设备一高压断路器此次参观主要看的是以下几种型号的断路器：LW-550灌式SF6断路器LW30-252瓷柱式高压SF6断路器LW30-126瓷柱式高压SF6断路器SF6 断路器，是用SF 6 气体作为灭弧和绝缘介质的断路器。
它与空气断路器同属于气吹断路器，不同之处在于：①工作气压较低；②在吹弧过程中，气体不排向大气，而在圭闭系统中循环使用。
SF6的优点：1、SF 6 的分子和自由电子有非常好的混合性。
当电子和SF 6 分子接触时几乎100%的混合而组成重的负离子，这种性能对剩余弧柱的消电离及灭弧有极大的的使用价值。
即SF 6 具有很好的负电性，它的分子能迅速捕捉自由电子而形成负离子。
这些负离子的导电作用十分迟缓，从而加速了电弧间隙介质强度的恢复率，因此有很好的灭弧性能。
在1.01 X 10 5 Pa气压下，SF 6 的灭弧性能是空气的100倍，并且灭弧后不变质，可重复使用。
2、SF 6 气体优良的绝缘和灭弧性能，使SF 6 断路器具有如下优点：开断能力强，断口电压适于做得较高，允许连续开断次数较多，适用于频繁操作，噪音小，无火灾危险，机电磨损小等，是一种性能优异的"无维修"断路器。
繁操作，噪音小，无火灾危脸如电。
在高压电路中应用越来越多。
二. 高压复合组合电气设备组合电器(composite apparatus) 将两种或两中以上的电器，按接线要求组成一个整体而各水性坚法外形及安电器仍保持原性能的装置。
装尺寸小，使用方便，且各电器的性能可更好地协调配合。
按电压高低可分为低压组合电器及高压组合电器。
常见的低压组合电器有熔断式刀开关、电磁起动器、综合起动器等。
低压组; 合电器使用方便，可使系统大为简化。
工业电力拖动自动控制系统的电动机支路中，只需使用一台由接触器、断路器(或熔断器)和过电流继电器等组合而成的低压电器，即具备店止及名种保护远距离控制电动机频繁起动、和控制的功能。
此次参观的主要有以下几种型号的的组合电器：敞开式组合电器ZCW系列敞开式组合电器是新一代成套组合--代成套组合设备，现分为35KV和126KV两个电压等级，采用空气作为外绝缘，SF6气体为灭弧介质。
用于三相交流输配电系统的控制与保护，亦可用于联络断路器及开合电容器组的场合。
适合用地紧张的城市变电站、企业变电站、山区变电站。
该产品具有以下特点：1. 、结构紧凑将断路器、隔离开关、接地开关、电看机的SF6电压互感器、避雷器、开关、电流互感器、组合在接地钢架结构支架上组成功能不同的间隔单元。
2、占地面积小，工程整体造价低因为采用了可以位置互换的各标准间隔和横平竖直的自支持管母线，不但设备外观整齐划一，而且去掉了横贯变电所的架空母线和门型构架及支撑，降低并统一了输变电设备的整体高度，使整个变电站变得简单且所占空间只有常见分体式的30%-50%，节约工程用地，可大幅度减少工程造价。
3. 安装周期短有的调试，并整体运输到安装每个间隔由工厂预制在出前完感靠阿可来，在出厂前完成装配及所用工厂预制的自支撑母线，无须钢架和绝缘子。
可大幅度减少工程安装调试时间。
4. 可靠性高断路器部分采用已充分验证的高性能的自能式灭弧室隔离开关采用复合绝缘支柱，测保间隔上采用SF6电压互感器、复合绝缘氧化锌避雷器基本无需维护先进的防腐工艺，保证一般。
所有外露金属件均采用最云秽条件下20 年无锈蚀。
5. 布置灵活可用于各种接线方式，如单母. 单母分段纳桥、外桥）。
组合电器ZCW-126/T2000-31.5为35KV的敞开式组合电器，断路器采用CT10弹簧操动机构；机械特性优良；隔离开关结构为单臂直抡式，简单可靠；采用自力型石墨镀银弥散铜触指，结构受力性能好，通流能力强，基本免维护. 采用电动操动机构，可实现遥控操作。
ZCW-126/72000-31.5为126 KV的敞开式组合电器，断路器采用CT26 全弹簧操动机构，机械特性优良；隔离开关结构为单臂直抡式，简单可靠；简单可靠；采用自力型石墨镀银弥散铜触指，结构受力性能好，通流能力强，基本免维护. 采用电动操动机构，可实现遥控操作。
插接式组合电器ZHW-126它既具有气体绝缘开关没备（GIS）结构紧凑, 占地面积小、可靠性高、运行维护工作量小的优点，又具有空气绝缘开关设备的价格低、检修方便灵活的优点，并且对环境的影响减少到最低程度。
它的设电站的性能计思想与常规产品不同，它是将变电站的作为一个整体来考虑的，其模块化的设计确保实现变电站的所有布置要求。
特点如下:1 配断路器采用“压气+热膨胀”的自能式灭弧原理开断能力强、燃弧时间短，全开断时间2 周波、电寿命长满容量开断20 次、结构筒单可靠。
2. 出线套管采用硅橡胶复合绝缘套管，防污能力强、机械性能高，产品重量轻。
单母线分段、桥形接线、3. 模块化的设计理念，可根据用户要求组合成单母线分段、桥形接线、双母线等多种接线方式。
三，高压组合电器系列高压组合电器按绝缘结构分为敞开式及全封闭式两种。
前者以隔离开关或断路器为主体，将电流互感器、电压互感器、电缆头等元件与之共同组合而成。
后者是将各组成元件的高压带性能良好的气体、油或固体绝缘电部位密封于接地金属外壳内，壳内充以绝缘油或固体绝缘介质，各组成元件(一般包括断路器. 隔离开关、接地开关、电压互感器、电流互感器、母线、避雷器、电缆终端等) 按接线要求，依次连接和组成一个整体。
20 世纪60 年代出现的六氟化硫( SF6 )全封闭电器具有安装体积小、安全性能好、可靠性高、检修周期长等特点，因此发展迅速。
ZF-550(L) 组合电器主要特点：1，采用最新型GIS 设计制造技术，产品可靠性高，2. 断路器配ABB公司HMB-8.3型液压弹簧机构，动作稳定可靠，机械寿命高达10000 次，维护工作量少3. 断路器采用“压气+热膨胀”式的自能灭弧原理开断能力强,额定短路开断电流63KA;燃弧时间短，全断开时间2周波。
4. 防铝合金外壳,重量轻,耐腐蚀能力强,特别适合于户外及污染严重的地区运行。
5. 模块化的设计结构, 提高了产品可靠性, 减少了用户的检修工作量。
ZF10-126(L) 共箱式组合电器ZF10-126(L)/T3150-40 型共箱式气体绝缘金属封闭开关设备是泰开公司在积累多年生产GIS的基础.上通过对国内外市场的广泛调研后，结合GIS的发展方向，总结借鉴了国内外GIS 先进的设计理念，研制开发的新一代紧凑型共箱式GIS。
该产品在国内权威试验站一-西安高压电器研究所完成了所有的型式试验，所有元件的试验全部按照国际电工委员会IEC标准、GB国家标准、DL电力部标准中的高档参数完成。
该产品技术先进、设计合理、结构紧凑、可靠性高，与传统的组合电器相比具有体积更: 小，操动机构稳定性更好，防腐能力更强，安装周期更短等特点。
主要特点如下：1. 全新设计的全三相共箱紧凑型GIS，最小间隔宽度为，处于国际先进水平、国内领先水平。
2. GIS 所配断路器采用“热膨胀+助吹”的自能式灭弧原理，开断能力强，燃弧时间短，全开断时间2周波，电寿命长，满容量开断20 次，结构简单，性能可靠。
3. 断路器配用CT26型弹簧操动机构，结构简单紧凑，可靠性高，维护工作量少，机械寿命长达10000次，符合“无油化”要求。
4. 模块化设计，方便于实现各种变电站布置方式及后续扩建、改建;可根据用户要求组合成单母线分段，桥形接线双母线等多种接线方式。
5. 全三相共箱式结构，使涡流损耗大为降低外形简洁美观。
6. GIS 外壳采用铝合金材料。
产品质量轻，对地基载荷要求小，耐腐蚀能力强，涡流损耗更低。
7. 无线电干扰水平低于500uV,适于在市区附近现场施工安装。
8. 环境适应性强，适用于环境条件恶劣（如严重污秽、多水露、冰雹地区等）地区，高海拔和多地震地区以及用地紧张的闹市区和土石方开挖困难的山区水电站。
9. 除出线套管和部分连接母线外，GIS可实现最多三个整间隔运输，大大缩短现场安装工作量和安装工期。
10. GIS 既可安装于户内，有可安装于户外，产品适应性强。
四.实习体会四、实习体会这次实习，我自己收获颇多也使自己也成长了许多，更重要的是此次参观使自己浮躁的心找到了方向，为自己的人生找准了定位。
通过这次实习我认识到自己所学到的只是书本知识，纯理论的东西与实践相比相差较大，课本上讲的的确是经典案例，但是相关技术老化，无法紧跟时代潮流，即与现实有较大脱节。
还有自己对已学知识以往较快熟练程度不够。
比如说相关介质的性质以及工作原理等。
同时我也发现在电器制造方面我国技术相对落后，生产过程中某些设备无法实现自主化。
所以通过这次实习我认为有以下几点需要加强：第一强化对知识的理解记忆，不能死记硬背要能灵活地把握知识广度与深度;第二要时刻关注电力系统的前沿知识产品动态紧跟时代潮流，不能毕业之后无法与现实接轨。
第三立志做一名创新型电气专业人才，树立为电气事业不懈奋斗的理念，为缩短甚至超越发达国家或实现相关技术完全自主化而贡献自己的力量。
第四就像赵老师说的: “科班出身的我们不能输给一帮技术工。
