LED路灯电源的电路布局方法

路灯电源线的正确接法
在安装路灯杆时，如果安装的路灯不是太阳能路灯，那么灯头的电源线有两种连接⽅案，农村最为常见的是将两根线直接连向上⽅的⾼压电的零线和⽕线，还有⼀种就是将220v的主电源线以地埋的形式铺设在地下。

不管是⾼压钠灯、荧光灯、还是LED光源，这些灯具所需的电流都不是很⾼，所以安装预订数量的路灯杆，⼀般为了节约成本，都会选择⽤铝线来作为主电缆线。

然⽽我们在从灯头处往外引线的时候，往往都是跟随恒流电源的进线材质来做选择，恒流源上⼀般都是铜线，那么我们⾃然也会习惯性的配置铜质引线，但是这样做的话，我们就等于犯了⼀个很幼稚的错误，那就是铜铝之间相连接，时间长了必然会严重氧化，连接处⼀旦腐蚀，就会造成接虚，将会发⽣断路，或是把电源烧坏。

不管是安装普通路灯还是⾼杆灯，这种问题都是常见的，灯具的本⾝⾃带的电线部分都是铜线，但主电缆线有时是铜线有时是铝线，如果是铜线那当然好说，如果遇到主线是铝线，我们就要犯犹豫了，如果引线⽤铜线，那么下⾯连接主线的时候还是需要接铝线，如果引线⽤铝线，那么和灯头⾥的电源线⼜容易冲突，这时候怎么办呢？下⾯我们来分享⼀个合理的接线⽅式。

不管是地埋线，还是⾼空架线，只要主线缆是铝线，那么我们在配置引线的时候，都要选择铝线，也就是说，主线是什么线，引线就⽤什么线，因为⽆论是架空的还是地埋的，它们的连接点都是会经常着潮的，⽽灯头⾥⾯都是防⽔的，这⾥相对⼲燥，铜铝之间不易发⽣氧化，再加上恒流源电源线在与引线相连接时可以利⽤接线端⼦来进⾏连接，这样⼀来就能彻底解决由于不正确的接线⽅式⽽导致的各种问题了。

交错并联反激简化LED 路灯电源的设计美国德州仪器半导体技术电源参考设计摘要 - 本文说明了两相交错并联反激变换器的工作原理本文说明了两相交错并联反激变换器的工作原理，，反激变换器反激变换器均均工作于临界导通模式工作于临界导通模式，，控制芯片UCC28060/1的应用可实现LED 电源低电流纹波电源低电流纹波、、高功高功率率因数的技术要求。

通过一个150W AC/DC LED 路灯电源的实际设计路灯电源的实际设计、、测试，证明这种设计方案这种设计方案切实切实切实可行可行可行，，并与并与常规常规常规两级功率两级功率两级功率结构结构相比相比，，可实现更简洁的电路可实现更简洁的电路设计设计设计、、更低的成本要求更低的成本要求。

1. 引言LED 照明属于低碳、节能、环保的领域，这是LED 产业发展面临的又一次机遇。

LED 照明作曲借其突出的优势，成为新能源产业的研究热点之一。

根据市场研究公司iSuppli 的最新调查报告，2011年全球LED 照明市场总额将达到90亿美元，其中中国大陆LED 照明市场将有望超过300亿人民币。

目前最大的LED 照明市场是LED 背光电源，使用于笔记本电脑、液晶显示器，液晶电视、及手机中。

LED 通用照明市场已步入快速发展轨道，特别是在路灯、汽车尾灯、汽车内部和小标识灯、建筑物外墙装饰明明、政府机关的内部通用照明、户外和户内LED 显示屏、家庭射灯等，家用LED 台灯和LED 日光灯市场也已开始启动。

LED 照明已经显示了巨大的发展潜力，并已逐渐应用于城市路灯系统。

现今大多数的路灯电源方案主要由三级构成：PFC+DC/DC+恒流源，一般恒流源集成在灯具内部，因而PFC+DC/DC 构成单独的外部AC/DC 电源，一般由灯具公司外购。

由于AC/DC 电源是一种两级方案，因而其成本较高，并且控制也比较复杂，目前主要应用于特定场合中。

AC/DC 单级方案结构简单、成本低廉，并且由于使用PFC 控制芯片，可以实现高功率因数、低电流谐波的技术要求。

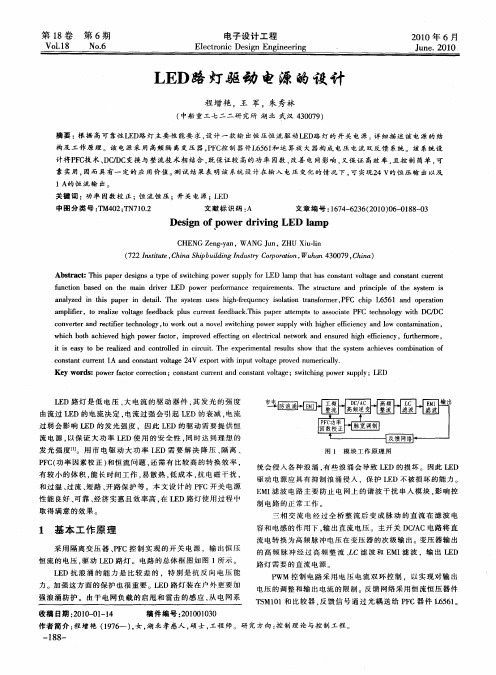

LED路灯恒流开关电源设计电气工程及其自动化学院：周月阁指导教师：任万滨摘要：目前LED路灯驱动电源存在着输出功率低、转换效率差、功率因数不高、输出特性不稳定及可靠性差等问题，严重制约了LED路灯的推广使用，本文针对以上问题完成了LED路灯驱动电源的设计与优化。

首先根据用户提出的技术指标，提出了采用反激式DC/DC变换器为主拓扑结构，并具有有源功率因数校正环节的恒流驱动电源总体设计方案。

在参数设计中，采用基于MC33260的临界模式升压电路实现功率因数校正，采用基于NCP1230的连续模式反激电路实现DC/DC变换。

在参数设计基础上，本文研究了驱动电源的热分布和电磁兼容性问题，并进行了优化，提高了驱动电源的可靠性。

实验测试表明，本文设计的LED路灯驱动电源完全满足用户提出的性能指标，可以稳定可靠地工作在实际应用环境中。

关键词：LED；功率因素校正；恒流驱动电源；反激式变换器Abstract：Presently, the usage of LED street lamp is restricted for the reason of low power, low efficiency, low power factor,instability of output and short lifespan. This paper designsand optimizes a LED driver to solve those problems. Ascheme for constant-current driver following the user’srequirements has been developed, which applies a singleended flyback DC/DC converter as the main topology andhas an active power factor correction circuit. This paperadopts the chip MC33260 working in the critical conductionmode as the controller of the active power factor correctioncircuit, and the chip NCP1230 working in CCM mode as thecontroller of the flyback converter. Considering thermaldistribution and the EMC condition, on the base ofparameter design this paper optimizes the driver to increaseits reliability. The experiments show that the driver can fullymeet the requirements and work reliably under the actualworking conditions.Key words：LED; power factor correction; power driven by constant current; flyback converter1引言照明是人类消耗能源的一个重要方面，据研究统计，若使用固态LED光源代替传统的白炽灯和荧光灯照明，将节约全球照明能耗的50%以上，有助于缓解当前越来越紧迫的能源和环境问题。

LED灯驱动电源设计LED灯驱动电源设计是一项非常重要的工作，它直接关系到LED灯的运行性能和寿命。

在设计LED灯驱动电源时，需要考虑输入输出电压、电流要求、效率、保护措施等方面。

下面将详细介绍如何设计LED灯驱动电源。

首先，需要确定设计要求。

LED灯的输入电压一般为12V或24V，输出电压和电流根据具体灯具的要求而定。

此外，还需要考虑驱动电源的效率要求，一般LED灯驱动电源的效率要在85%以上。

同时，需要考虑灯具的功率因素和功率系数要求。

其次，根据设计要求选择合适的电源拓扑结构。

常见的电源拓扑有线性稳压电源、开关稳压电源和开关变换器电源等。

对于LED灯驱动电源来说，开关变换器电源是常用的选择，因为它具有高效率、小体积、稳定的输出特性。

然后，需要选择合适的开关器件。

开关器件一般有MOS管、IGBT等，选择开关器件需要考虑其电流承受能力、开关速度、导通损失、开关损失等因素。

接着，设计输出滤波电路。

输出滤波电路可以减小输出纹波，提高输出电压的稳定性。

常见的输出滤波电路有电感滤波和电容滤波，可以根据具体要求选择合适的滤波电路。

此外，还需要设计保护电路。

LED灯驱动电源的保护电路主要包括过电流保护、过温保护、短路保护等。

过电流保护可以通过电流检测电路和过流保护元件实现；过温保护可以通过温度传感器和温度保护元件实现；短路保护可以通过短路检测电路和短路保护元件实现。

最后，进行性能测试和验证。

设计完成后，需要进行性能测试和验证，包括输入输出电压、电流、效率等参数的测试，以确保设计的LED灯驱动电源满足要求。

总结起来，设计LED灯驱动电源需要考虑输入输出电压、电流要求、效率、保护措施等多个方面。

通过选择合适的拓扑结构、开关器件、滤波电路和保护电路，并进行性能测试和验证，可以设计出稳定、效率高、安全可靠的LED灯驱动电源。

太阳能LED超级电容路灯设计（含电路图）随着经济的发展和社会的进步，人们对能源提出了越来越高的要求，寻找新能源已成为当前人类面临的迫切课题。

由于太阳能发电具有火电、水电、核电所无法比拟的清洁性、安全性、资源的广泛性和充足性，太阳能被认为是二十一世纪最重要的能源。

太阳能的存储是太阳能产品发展的关键，目前主要采用各种电池，但是电池的充电时间长、寿命短以及不环保一直是太阳能产品发展的瓶颈，而超级电容器作为一种充电快、寿命长、绿色环保型储能元件，它给太阳能产品的发展带来了新的活力。

本文详细介绍了一种超级电容器太阳能草坪灯的设计及实现方法。

该草坪灯很好的结合了太阳能和超级电容器的优势，它无需安装其他电源，就可以主动发光，还能够根据环境光线的强弱自动控制灯的开关，而且安装方便、不用布线、工作稳定可靠、免维护、环保无污染、使用寿命长，可广泛应用于广场绿地、小区草坪等场所。

1 设计选择1.1光源的选择由于LED技术目前已经实现了关键性突破，同时性能价格比也有较大地提高。

现在的LED寿命已可达到100 000h以上，而且工作电压低，非常适合应用于太阳能草坪灯上。

另外，LED由低压直流供电，其光源控制成本低，可以调节明暗，并可频繁开关，而且不会对LED的性能产生不良影响。

因此，从可靠性、性价比、色温和发光效率等几个方面综合考虑，设计时可选择额定电压为3.3 V、工作电流为6 mA的超亮LED作为光源。

由于草坪灯不但要有装饰作用，还要有一定的照明功能，故可选择8个LED 使用。

1.2太阳能电池的选择太阳能电池是依据半导体PN结的光伏效应原理把太阳光能转化为电能的半导体器件，是超级电容器太阳能草坪灯的核心器件。

太阳能电池性能的好坏直接决定着能量的转换效率及输出电压的稳定性，同时也直接决定了超级电容器太阳能草坪灯的性能。

因此，设计时应采用性价比比较好的单晶硅太阳能电池。

由于地球上各个地区的太阳年总辐射量与平均峰值日照时数不同，太阳能草坪灯的设计和灯的使用地理位置是有关系的，太阳能电池组件额定输出功率和灯具的输入功率之间的关系大约是2～4：1，具体比例要根据灯的每天工作时间以及对连续阴雨天的照明要求决定。

LED路灯的四种电源设计方案LED路灯是LED照明中一个很重要应用。

在节能省电的前提下，LED路灯取代传统路灯的趋势越来越明显。

市面上，LED路灯电源的设计有很多种。

早期的设计比较重视低成本的追求；到近期，共识渐渐形成，高效率及高可靠性才是最重要的。

立锜科技近年来推出了一系列LED照明的驱动IC，也一直关注LED路灯的发展。

本文主要是针对几种不同LED路灯的应用，提出了适合的架构，并对其优缺点进行分析，以便让读者能根据具体状况和设计的路灯种类，找到最合适的方案。

方案一：直接AC输入，对6串 LED分别做恒流控制在本文介绍的几种方案之中，这一种方案应该是目前效率最高、电路成本最低的方案(图1)。

直接用光电耦合器对初级侧电路进行回溯控制，调节输出电压。

相对于其它传统方案，该方案的开关损耗少。

将CS的电压固定在0.25V，对6串LED分别做恒流控制。

IC会侦测FB的位置，将电压最低那串LED固定在0.5V。

此时由于各串LED的Vf值的总和不同，产生的压降会落在MOS管上，导致一些损耗。

如果是一般对Vf分BIN筛选过后的LED，损耗应该可以控制在2%以内，少于一般的开关损耗。

该方案的优点是：效率高、成本低，缺点是AC输入、需要较多的研发成本。

该方案适用于可以用AC直接输入的路灯。

方案二：DC或电池输入，对6串LED分别做恒流控制它采用多串的升压结构设计，LED驱动的方式与前一种类似，差别在于由AC输入改为DC或是由电池输入(图2)。

低压侧传感的设计只要选择适当的 MOS 管，LED可以串相当多的颗数。

相对于AC输入的方案，其设计较为简单。

但由于多了一次升压的开关，效率相对较低。

该方案的优点是：设计简单、电路成本低，缺点是效率较低。

它适合太阳能电池或通过适配器输入的路灯。

方案三：单串降压结构有些厂商仍喜欢用单串的设计，优点是维修容易，而且可以做模块化设计。

不同功率的路灯可以使用相同的灯条，只要更换面板，插上不同数目的灯条，就可以组合出各种不同功率的路灯。

LED路灯电源之防雷攻略与防雷击电路设计方案电源防雷是在LED路灯的使用中面临的一个重要问题。

由于灯杆顶端高出地面，很容易遭受雷电的攻击，因此LED路灯电源必须具有防雷击的能力，以确保其正常运行。

本文将介绍一些LED路灯电源防雷攻略，并提出一些防雷击电路设计方案。

LED路灯电源的防雷攻略第一步：合理的灵敏度级别防雷击技术通常分为几个灵敏度级别。

在选择LED路灯电源时，应优先选择符合具体需求的最低灵敏度级别，以避免因性能过高导致成本居高不下。

第二步：采用双继电器串联的设计在LED路灯电源电路内，继电器的作用是控制灯的开关。

通过使用两个继电器，可以大大提高防雷击能力。

这种设计不仅能减少雷电冲击的压力，还能防止瞬间断电时灯芯损坏等问题。

第三步：选用合适的封装材料LED路灯电源的封装材料应具备良好的防水和防尘能力，这样才能保证电源在运行期间的稳定性。

而且，如果在电路板的制作过程中采用了防静电材料，还可以极大地提高电路板的抗雷击能力。

第四步：选择有保护电路的LED电源现在市场上的LED路灯电源基本都配备了保护电路，能够在遭受雷击时自动保护路灯电源，从而减少损失。

在选择LED路灯电源时，应优先选择具有此类保护电路的产品。

第五步：消除地间电压在LED路灯的使用中，地间电压会导致灯泡频繁损坏，因此要想有效的防止雷击，就必须采取消除地间电压的措施，例如连接防雷带等。

防雷击电路设计方案方案一：三重保障此方案包括三方面的保障措施：•采用单个电源之外还增加一个备用电源，当单个电源遭受雷击时，能够及时切换至备用电源。

•在电源的整体布局上，增加屏蔽隔离设计，试图将供电整个流程与其他因素切断接触。

•增加并联电容，使得光电转换以及治理电流顺利通过，从而一定程度上防止雷击。

方案二：GIS变压器的实现由于GIS变压器具备防雷击的能力，因此采用变压器的过程，也被认为是一种高效的防雷攻略。

在LED路灯的电源设计中，也可以考虑是否使用GIS变压器。

合一（5路）（黄线）（白线）（白线）（白线）公共正极（红线+）是给每路灯的正极供电主闪（绿线）就是要做的字让它闪（如果不想让它闪就可以不接）三路循环（黄线）这三根线分别接跑边的三种颜色LED管的负极。

正极接公共正极切记正极一定要先串上电阻才能接在LED管的正极上。

直亮输出（白色）就是要做的字让它直亮例如：主字用红色的LED管串上100个LED管，LED管正极串上1K2W电阻串上4-5个，电阻的另外一头接在控制器的公共正极。

LED管的负极接控制器的主闪或直亮输出，如果LED管亮度不太亮就减掉一个电阻。

切记千万不要短路，短路烧坏控制器。

串的LED管越少串的电阻越多。

三路循环分别用绿色、蓝色、白色串，接法与上边的差不多，不过这三种颜色分别要串上LED管65左右要串电阻3-4个，电阻的一头接在LED管的正极，电阻的另一头接在控制器的公共正极。

黄线接在LED管的负极LED管串是一个负极接一个LED管的正极。

LED电子灯箱控制器接线图八功能（5路）（蓝线）（蓝线）（蓝线）（蓝线）公共正极（红线+）是给每路灯的正极供三路循环（蓝线）这四根线分别接跑边的四种颜色LED管的负极。

正极接公共正极切记正极一定要先串上电阻才能接在LED管的正极上。

直亮输出（白色）就是要做的字让它直亮例如：主字用红色的LED管串上100个LED管，LED管正极串上1K2W电阻串上4-5个，电阻的另外一头接在控制器的公共正极。

LED管的负极接控制器的直亮输出（黄线），如果LED管亮度不太亮就减掉一个电阻。

切记千万不要短路，短路烧坏控制器。

串的LED管越少串的电阻越多。

四路循环分别用绿色、蓝色、白色串，接法与上边的差不多，不过这三种颜色分别要串上LED管65左右要串电阻3-4个，电阻的一头接在LED管的正极，电阻的另一头接在控制器的公共正极。

兰线接在LED管的负极。

还有一路可以用黄色的LED管，也可以不用。

LED管串是一个负极接一个LED管的正极。

LED路灯设计方案道路照明设计说明一、道路照明等级确定更合镇深步水水库灯工程设计路网，由城市主干路、次干路、支路、人行道组成。

根据《城市道路设计标准》CJJ45-2006：主干路道路照明等级——机动车道路面平均照度Eav不小于20Lx，总均匀度U0不小于0.4。

次干路道路照明等级——机动车道路面平均照度Eav不小于15Lx，总均匀度U0不小于0.35。

支路道路照明等级——机动车道路面平均照度Eav不小于10Lx，总均匀度U0不小于0.3。

二、设计原则a、安全性：能看清道路上有无障碍物或行人的准确位置和距离，能看清道路上有无异常状况，如路面遭破坏的程度和位置。

b、诱导性：能看清道路的宽度，线型及构造，能看清道路的路口、岔道、拐弯的距离及情况等。

c、舒适性：能辨认其他车辆的种类（了解车身宽度）和运动速度等情况，能辨认道路的路标及其他外围设施状况。

d、经济性：便于维护和管理，满足标准前提下尽量减少灯具数量，经济节能。

按照国家《城市道路照明设计标准》（CJJ45-2006），道路照明应力求节约电能，并应满足道路照明照度要求和均匀度要求，控制眩光并满足道路照明的诱导性。

三、配电方式各路段均由就近开闭所引入一至二路形成环形供电。

路灯箱变的设置原则是供电半径不大于1000米，尽量少设置，减少投资及对环境及景观的影响。

路灯箱变设置在道路人行道路或绿化带内，且区内各路灯箱变之间外侧，放置位置不影响道路和行人交通。

路灯箱变要选用外形美观大方、结构紧凑、环保节能型，以改变传统路灯箱变外形呆板、体积庞大等不足。

3、电缆线路敷设路灯线路全线采用电缆穿线管埋地敷设，凡穿越道路或承受重压及与其他管线交叉处采用PVC管保护。

4、接地保护全线采用TN-S接地系统，保护线接地，每基灯杆及其内部电气装置与保护线可靠连接，PE线在线路首段和末端与接地装置可靠联结，接地电阻不大于10欧姆。

四、传统路灯与LED路灯比较LED灯的发光原理：LED（Light Emitting Diode），发光二极管，是由Ⅲ—Ⅳ族化合物制成，是一种固态的半导体器件，它可以直接把电转化为光。
