1. 了解气缸体（气缸盖）翘曲变形的原因。 2. 掌握气缸体（气缸盖）变形的测量方法、步骤。 3. 了解气缸体（气缸盖）平面度误差概念。
§单元2 活塞连杆组的结构与检修
1. 掌握活塞连杆组的作用、组成和工作原理。 2. 正确描述活塞连杆组各零件的结构和工作原理。 3. 掌握活塞连杆组的拆装与维护方法。 4. 掌握活塞连杆组主要机件的检测方法。 5. 能够进行相关故障的诊断与排除。
2. 气缸盖的安装及注意事项
（1）安装气缸盖按照与拆卸时相反的顺序进行。 （2）在安装气缸盖之前，要将曲轴转动到第一缸的 上止点位置。 （3）安装气缸垫时，有标号（配件号）的一面必须 可见。 （4）更换气缸盖紧固螺栓，不能重复使用已经按照 拧紧力矩拧紧过的螺栓。
（5）按照顺序、按照规定的力矩拧紧气缸盖螺栓。
（4）气缸盖的结构 气缸盖上装有进、排气门座，气门导管孔, 用于安装进、 排气门, 还有进气通道和排气通道等。
气缸盖组合体
（5）汽油机燃烧室 汽油机的燃烧室主要在气缸盖上，而柴油机的燃烧 室主要在活塞顶部的凹坑。
汽油机燃烧室 a) 半球形 b) 楔形 c) 浴盆形 d) 多球形 e) 篷形
3. 气缸垫
二、汽缸盖的拆装
1. 气缸盖的拆卸
（1）拆下正时带后护罩 （2）拆下凸轮轴正时齿轮后护罩
第一步
第二步
（3）拆下气门室罩盖压条螺帽 （4）取下机油加注口盖
第三步
第四步
（5）取下气门室罩盖压条
（6） 取下气门室罩盖
第五步
第六步
（7）取出机油反射罩
（8）取出气门室罩盖密封垫
第七步
第八步
（9）拆卸气缸盖螺栓
（4）气缸的修理 1）气缸的修理方法 修理尺寸法 镶套修复法 气缸的修理定义：按修理尺寸法或镶套修复法，通 过镗削或磨削加工，使气缸达到原来的技术要求。

3、气缸体磨损的检修
1、气缸体变形的检修——测平面度
1、气缸体变形的检修——测平面度 最大翘曲变形0.05mm
55mm＋0.01m ＝55.010mm
55.5mm＋0.45mm＝55.950mm
3、气缸体磨损的检修——计算圆柱度、圆度
想一想？ 测量发动机气缸的磨
损量我们用千分尺能做到 吗？不能做到我们要用 什么方法才能做到呢？
（2）实物认知பைடு நூலகம்
气缸垫
气缸盖
气缸体
油道和水道 曲轴箱
气缸
油底壳
、活塞连杆组： （1）组成 由活塞、活塞环、活塞销和连杆 （2）实物认知
气环
油环 活塞销 活塞 连杆 连杆螺栓
连杆轴瓦 连杆盖
、曲轴飞轮组：曲轴、飞轮等
皮带轮
正时齿轮
飞轮
起动爪
曲轴
主轴瓦
飞轮螺栓
（二）功用：
作功冲程： 将燃料燃烧时产生的热能 转变为活塞往复运动的机 械能，再转变为曲轴旋转 运动而对外输出动力
4）干式缸套和湿式缸套汽缸套.MPG
名称
特点
干缸套
外壁不直接与冷却水接触。
1） 2） 3）
湿缸套
外壁直接与冷却水接触。
1） 2） 3） 4）
示意图
性能 如何？
4）干缸套和湿缸套汽缸套.MPG
名称
特点
干缸套
外壁不直接与冷却水接触。
1）壁厚较薄（1mm～ 3mm）； 2） 与刚体承孔过盈配合；
3） 不易漏水漏气。
由气缸体、曲轴箱、油底壳、气缸套、气缸盖、气缸垫组成。
气缸盖 气缸体
气缸垫 油道和水道
曲轴箱
气缸
油底壳
1、 气缸体汽缸体.MPG （1）结构： 气缸体和上曲轴箱常铸成一体。 气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴 箱，其内腔为曲轴运动的空间。在气缸体内部铸有许多加强筋， 冷却水套和润滑油道等。

曲拐对称布置于四个平面 内（或1个）。 相邻作功气缸的曲拐夹角 为7200/8=900。
2019/8/29
2019/8/29
3、飞轮
（一）功用 1、贮存能量：在作功行程贮存能量，用以完成其它三个
行程，使发动机运转平稳。 2、利用飞轮上的齿圈起动时传力。 3、将动力传给离合器。 4、克服短暂的超负荷。
气缸体
油道和水道 曲轴箱
气缸
2019/8/29
油底壳
2019/8/29
1、汽缸盖与汽缸盖衬垫
1.作用：保证气缸体与气缸 盖间的密封，防止漏水、漏 气。
2019/8/29
结构特点：安装 在气缸体的上面， 从上部密封气缸 并构成燃烧室。 它经常与高温高 压燃气相接触， 因此承受很大的 热负荷和机械负 荷。气缸盖上还 装有进、排气门 座，气门导管孔， 用于安装进、排 气门，还有进气 通道和排气通道 等。
凹坑的形状、位置 必须有利于可燃混 合气的燃烧；提高 压缩比，防止碰气 门。（高压缩比发 动机为了防止碰撞 气门，也可用凹坑 的深度来调整压缩 比)
2）活塞头部
位置：第一道活塞槽与活塞销孔之间的部分。 工作条件
最恶劣，
应离顶部
气环槽
远些。
活塞销孔
油环槽
作用： (1)、安装活塞环、与活塞环一起密封气缸、 (2)、防止可燃混合气漏到曲轴箱内， (3)、将顶部吸收的热量通过活塞环传给气缸壁。
1）作用：保证缸体与缸盖间的密封，防止漏水、漏气、
窜油 。
2）材料：有弹性、耐热性、耐压性 3）安装时注意方向：金属皮的金属—石棉垫，缸口
金属卷边一面应朝向易修整接触面或硬平面。因卷边一面会对 与其接触的平面造成压痕变形。
2019/8/29

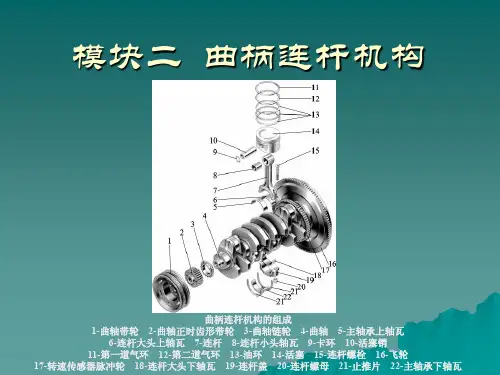

第二章发动机曲柄连杆机构第一节曲柄连杆机构概述1. 功用曲柄连杆机构是内燃机实现工作循环，完成能量转换的传动机构，用来传递力和改变运动方式。

工作中，曲柄连杆机构在作功行程中把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。

总的来说曲柄连杆机构是发动机借以产生并传递动力的机构。

通过它把燃料燃烧后发出的热能转变为机械能。

2.工作条件发动机工作时，曲柄连杆机构直接与高温高压气体接触，曲轴的旋转速度又很高，活塞往复运动的线速度相当大，同时与可燃混合气和燃烧废气接触，曲柄连杆机构还受到化学腐蚀作用，并且润滑困难。

可见，曲柄连杆机构的工作条件相当恶劣，它要承受高温、高压、高速和化学腐蚀作用。

3.组成曲柄连杆机构的主要零件可以分为三组，、和。

第二节机体组机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。

因此，机体必须要有足够的强度和刚度。

机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。

气缸体（图2-1）图2-11.气缸体(cylinder block)水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体--轴箱，也可称为气缸体。

气缸体一般用灰铸铁铸成，气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。

在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。

气缸体应具有足够的强度和刚度，根据气缸体与油底壳安装平面的位置不同，通常把气缸体分为以下三种形式。

（如图2-2）图2-2（１）一般式气缸体：其特点是油底壳安装平面和曲轴旋转中心在同一高度。

这种气缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但其缺点是刚度和强度较差（２）龙门式气缸体：其特点是油底壳安装平面低于曲轴的旋转中心。

它的优点是强度和刚度都好，能承受较大的机械负荷；但其缺点是工艺性较差，结构笨重，加工较困难。
