启闭机电气操作调试手册20191208

液压启闭机电控系统使用手册江苏朝阳液压机械集团有限公司2015年4月目录一、安装操作规程及安全注意事项1、总则2、控制柜的现场安装3、控制柜的运行4、维护与检修二、调试、操作说明1、调试2、触摸屏画面介绍3、控制柜屏面元件名词解释4、操作说明三、质量手册1、PLC，AI模块、触摸屏联机验证2、电控系统出厂检验报告3、电气图控制柜安装操作规程及注意事项警告请注意遵守本说明书和安全操作规程在本装置带电区内进行任何工作前必须切断电源●本控制柜的安装、运行和维护必须由专业电气工程技术人员来进行。

●请遵守有关标准和当地电力部门的作业规范和相应的安全操作规程。

●本产品为户内型配电装置，必须安装在适用电气设备运行的建筑物内。

●请不要在超过本控制柜所规定的额定技术参数条件下运行。

●操作人员应负责对各种影响控制柜安全运行的操作及时作出正确的处理1、总则1.1 引用的标准所有设备符合下列标准：GB7251-2005低压成套开关设备IEC439低压开关设备和控制设备成套装置IEC947低压开关设备和控制设备1.2 使用条件正常使用条件电源：AC380V+N/50HZ ±5%最高环境温度：+40℃最低环境温度：-5℃日平均相对湿度：90%以下月平均相对湿度：90%以下控制柜安装场所的最高海拔高度：2000m地震烈度：不超过8度。

周围空气无腐蚀性或可燃性气体等明显污染。

特殊使用条件凡超过正常运行条件时由用户与制造厂进行协商来解决。

2、控制柜的现场安装为了保证安装质量，控制柜的现场安装应在专职技术人员指导和监督下进行。

.2.1安装现场的一般要求控制柜的现场安装应在配电室的土建工程彻底完工，且具备照明及现场安装用电源之后。

配电室应干燥、能上锁，且配备有通风装置。

穿墙孔和电力电缆、控制电缆的电缆沟槽等的准备工作必须做好。

配电室天花板的高度应不低于4000mm。

除了具有书面认可的特殊运行条件，配电室应满足有关标准及本使用说明书规定的户内开关运行条件。

启闭机操作规程引言概述：启闭机是一种用于控制和操作阀门、闸门等设备的机械装置，广泛应用于水利、电力、石化等领域。

为了确保启闭机的安全运行和操作的准确性，制定一套严格的操作规程是非常必要的。

本文将从五个大点出发，详细阐述启闭机操作规程的内容。

正文内容：1. 启闭机操作前的准备1.1 检查设备状态：检查启闭机的机械部份是否完好，电气设备是否正常运行，阀门或者闸门是否处于关闭状态。

1.2 检查安全措施：确认启闭机的安全保护装置是否齐全，并进行必要的维护和检修。

2. 启闭机的启动和住手2.1 启动操作：按照启闭机的启动程序，逐步启动设备，确保启闭机的各个部份按照正确的顺序运行。

2.2 住手操作：根据需要，按照住手程序逐步住手启闭机的运行，确保设备安全住手。

3. 启闭机的操作控制3.1 控制信号输入：根据需要，通过操作面板或者远程控制系统向启闭机输入相应的控制信号，控制设备的运行状态。

3.2 控制模式选择：根据实际情况，选择适当的控制模式，如手动、自动或者半自动模式，确保启闭机的操作符合实际需求。

3.3 控制参数调整：根据工况要求，对启闭机的控制参数进行调整，以获得最佳的操作效果。

4. 启闭机的故障处理4.1 故障诊断：当启闭机发生故障时，根据故障现象和报警信息，进行故障诊断，找出故障原因。

4.2 故障处理：根据故障诊断结果，采取相应的处理措施，修复故障设备，并进行必要的测试和验证。

4.3 故障记录：对启闭机的故障情况进行记录，包括故障原因、处理过程和结果，以便后续的故障分析和改进。

5. 启闭机操作的安全注意事项5.1 人员安全：操作人员必须经过专业培训，熟悉启闭机的操作规程和安全注意事项，严禁未经授权的人员操作设备。

5.2 设备安全：操作人员在操作启闭机时，必须严格按照规程操作，不得擅自更改设备的运行状态或者参数设置。

5.3 环境安全：操作人员必须保持操作环境的整洁和安全，防止杂物进入设备或者操作区域，避免引起意外事故。

电动启闭机使用说明书
一.总则
1、本说明书适用于本厂生产的所有电动启闭机。

2、使用电动启闭机前，请仔细阅读本说明书，仔细熟悉操作步骤，
确保安全使用。

3、使用电动启闭机时，请将电源插头牢牢插入插座，避免意外拉拔。

4、为保证安全运行，请定期检查电气部件及工具，任何有缺陷的部
件请绝不操作。

5、在使用本设备时，请务必确保所有被管控的设备都在正常工作状态，避免发生意外事故。

二.安全规范
1、电动启闭机运行前，请确保所有操作者的身体状况良好，力气充足，以确保安全操作。

3、为了防止意外发生，工作人员禁止在电动启闭机操作时抽烟，饮酒，睡觉等。

三.操作步骤
1、熟悉电动启闭机操作结构，切勿拆卸，调整，拆卸和故障排除都
必须由专业人员进行。

2、确保电动启闭机所有电气元件，开关，管路处于完好状态。

QLD型电动螺杆启闭机安装使用说明书江苏蔚联机械股份有限公司目录1．概述2．型号说明3．结构原理及操作程序4．电气控制5．技术参数和性能参数6．安装与调整7．性能检查和维修保养8．注意事项1. 概述QLD型电动螺杆启闭机具有超负荷停机保护、事故报警显示、上下行程限位控制等功能，具有电手动切换机构自动切断电源、现场与遥控、与微机联控功能，应用于水利水电、火力发电厂、核电站、市政、环保等泵站进出口闸门的开启和关闭，应用于工农业水渠的进、出口闸门截流的开启和关闭，应用于石油、化工、冶金、印染、造纸工厂等领域给排水闸门的开启和关闭。

对于双吊点电手启闭机，所配电动装置与单吊点一致。

该启闭机所用电动装置为密封户外型，可根据用户要求制成“三防型”(防霉、防潮、防盐雾)。

2. 型号说明QLD启闭吨位（KN）电手动螺杆启闭机举例：QLD－50型启闭机，指公称启门力50KN（即5吨），电动螺杆启闭机。

3．结构原理及操作程序QLD型电动启闭机由电动装置、机座、丝杆、护罩及电气控制箱等组成，电动装置由专用电机、减速机构、转矩控制机构、行程控制机构、位置指示机构、手/电动转换机构及现场操作机构组成。

本启闭机由电动机或手动摇柄带动传动装置(齿轮、蜗轮、蜗杆或减速箱)运转驱动传动螺母(或螺杆)转动，使螺杆作垂直升降运动，从而作开启或关闭闸门。

(1)专用电机：为YDF电机。

它是根据电动装置的工作特点及一般闸门使用工况而设计制造的闸门专用电机。

(2)减速机构：为同轴式。

由一级蜗杆、蜗轮组成。

(3)行程控制机构：用来指示闸门的开启和关闭位置，由齿轮传动部分、计数器和大触点控制部分组成。

(4)位置指示机构：用来指示闸门的开启和关闭程度。

由一组传动齿轮、指针、开度盘（270°指示）组成。

同时装有电位器用来将闸门的开度电信号发送至控制室。

(5)转矩控制机构：用来控制电动装置的输出转矩的大小。

由转矩轴、触板、微动开关组成。

(6)手电动切换机构：用来进行电/手动操作的相互转换（电动时自动恢复）。

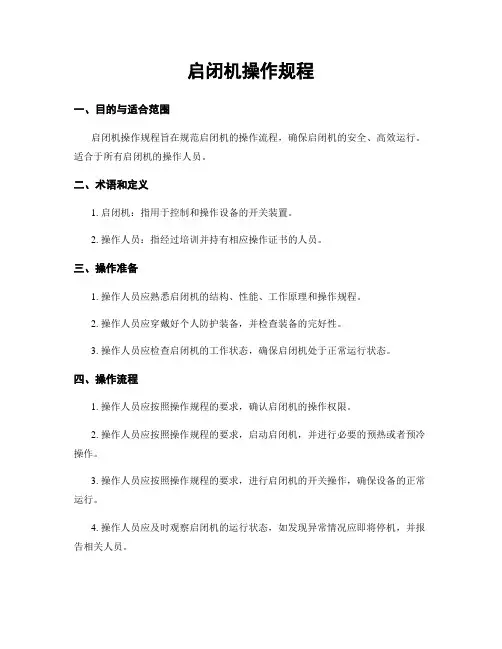

启闭机操作规程一、目的与适合范围启闭机操作规程旨在规范启闭机的操作流程，确保启闭机的安全、高效运行。

适合于所有启闭机的操作人员。

二、术语和定义1. 启闭机：指用于控制和操作设备的开关装置。

2. 操作人员：指经过培训并持有相应操作证书的人员。

三、操作准备1. 操作人员应熟悉启闭机的结构、性能、工作原理和操作规程。

2. 操作人员应穿戴好个人防护装备，并检查装备的完好性。

3. 操作人员应检查启闭机的工作状态，确保启闭机处于正常运行状态。

四、操作流程1. 操作人员应按照操作规程的要求，确认启闭机的操作权限。

2. 操作人员应按照操作规程的要求，启动启闭机，并进行必要的预热或者预冷操作。

3. 操作人员应按照操作规程的要求，进行启闭机的开关操作，确保设备的正常运行。

4. 操作人员应及时观察启闭机的运行状态，如发现异常情况应即将停机，并报告相关人员。

5. 操作人员应按照操作规程的要求，进行启闭机的停机操作，确保设备的安全停机。

6. 操作人员应对启闭机进行必要的维护保养，保持设备的良好状态。

五、安全注意事项1. 操作人员应严格按照操作规程的要求操作启闭机，不得擅自改变操作流程。

2. 操作人员应严格遵守安全操作规程，确保自身和他人的安全。

3. 操作人员在操作过程中应注意观察设备运行状态，如发现异常应及时采取相应措施。

4. 操作人员应定期接受安全培训，提高操作技能和安全意识。

六、故障处理1. 操作人员在发现启闭机故障时，应即将停机，并按照故障处理程序进行处理。

2. 操作人员在处理故障时，应严格按照操作规程和维修手册的要求进行操作，确保故障得到有效解决。

3. 操作人员在处理故障后，应进行必要的检查和测试，确保设备的正常运行。

七、操作记录1. 操作人员应按照操作规程的要求，对每次操作进行详细记录，包括操作时间、操作人员、操作内容、操作结果等。

2. 操作记录应及时整理和归档，以备后续查阅和分析。

八、附则1. 对于特殊情况或者特殊设备，应制定相应的操作规程，并经过相关部门批准后执行。

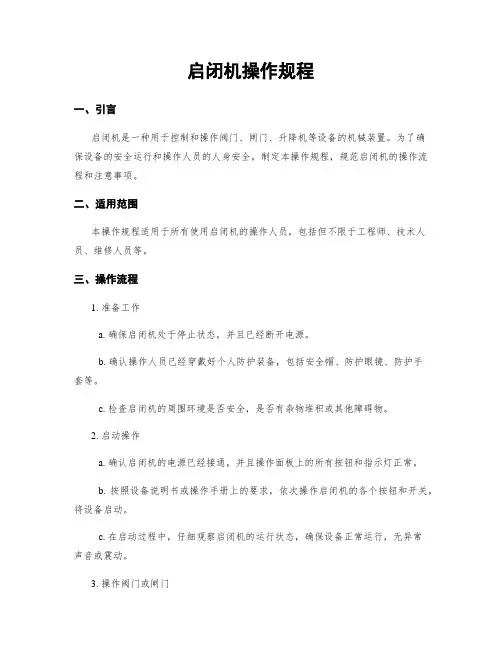

启闭机操作规程一、引言启闭机是一种用于控制和操作阀门、闸门、升降机等设备的机械装置。

为了确保设备的安全运行和操作人员的人身安全，制定本操作规程，规范启闭机的操作流程和注意事项。

二、适用范围本操作规程适用于所有使用启闭机的操作人员，包括但不限于工程师、技术人员、维修人员等。

三、操作流程1. 准备工作a. 确保启闭机处于停止状态，并且已经断开电源。

b. 确认操作人员已经穿戴好个人防护装备，包括安全帽、防护眼镜、防护手套等。

c. 检查启闭机的周围环境是否安全，是否有杂物堆积或其他障碍物。

2. 启动操作a. 确认启闭机的电源已经接通，并且操作面板上的所有按钮和指示灯正常。

b. 按照设备说明书或操作手册上的要求，依次操作启闭机的各个按钮和开关，将设备启动。

c. 在启动过程中，仔细观察启闭机的运行状态，确保设备正常运行，无异常声音或震动。

3. 操作阀门或闸门a. 在启闭机启动后，根据实际需求，操作相应的阀门或闸门。

b. 操作时要注意力集中，确保准确控制阀门或闸门的开关状态。

c. 在操作过程中，如发现异常情况或设备故障，应立即停止操作，并及时报告相关人员。

4. 关闭操作a. 在阀门或闸门操作完成后，将启闭机的控制开关置于停止位置。

b. 确认阀门或闸门已经完全关闭，并且设备已经停止运行。

c. 断开启闭机的电源，并进行设备的安全检查。

四、注意事项1. 操作人员必须经过相关的培训和资质认证，熟悉启闭机的工作原理和操作流程。

2. 在操作启闭机前，必须进行充分的安全检查，确保设备和周围环境的安全。

3. 操作人员必须穿戴好个人防护装备，确保人身安全。

4. 在操作过程中，操作人员要保持专注和集中注意力，严禁分心或进行其他无关操作。

5. 如发现设备异常或故障，应立即停止操作，并及时报告相关人员，不得擅自进行维修或修复。

6. 在操作启闭机时，严禁将手、脚或其他身体部位放入机器内部或接近运动部件。

7. 操作人员应定期进行设备维护和保养，确保设备的正常运行和使用寿命。

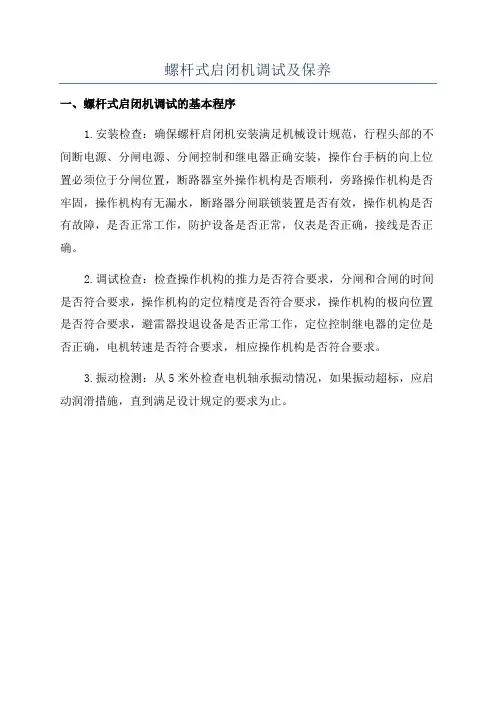

螺杆式启闭机调试及保养
一、螺杆式启闭机调试的基本程序
1.安装检查：确保螺杆启闭机安装满足机械设计规范，行程头部的不间断电源、分闸电源、分闸控制和继电器正确安装，操作台手柄的向上位置必须位于分闸位置，断路器室外操作机构是否顺利，旁路操作机构是否牢固，操作机构有无漏水，断路器分闸联锁装置是否有效，操作机构是否有故障，是否正常工作，防护设备是否正常，仪表是否正确，接线是否正确。

2.调试检查：检查操作机构的推力是否符合要求，分闸和合闸的时间是否符合要求，操作机构的定位精度是否符合要求，操作机构的极向位置是否符合要求，避雷器投退设备是否正常工作，定位控制继电器的定位是否正确，电机转速是否符合要求，相应操作机构是否符合要求。

3.振动检测：从5米外检查电机轴承振动情况，如果振动超标，应启动润滑措施，直到满足设计规定的要求为止。

闸门与启闭机安装、维护、操作使用手册地址（ADD）：*********邮编（PQ）： *********电话（TEL）： ********传真（FAX）： **************电邮（E-mail）：****************闸门、启闭机安装调试操作使用说明闸门启闭机设备关于安装的技术要求及注释如下：1.首先安装的前提条件是：预埋钢板应保证在同一个平面内，平直度允差≤5mm，闸门孔中心应与启闭机螺杆预留孔保持铅垂，预埋板厚度为16mm，材质为Q235A。

2.安装时必须具备的工具：活动扳手、电焊机（包括电源）、气割机、汽车吊及吊装工具。

3.闸门具体安装方法为：土建预埋钢板与已经到位的闸门预埋钢板（连接在闸门体上）相焊接，焊接时闸门应保证两导轨（即闸门）铅垂的固定在土建预埋钢板上，焊接应采用断续焊接的方法进行施工，焊接完毕后，闸门与墙壁间有一定尺寸缝隙，此时应打开门盖，由缝隙的内侧向外侧堵塞相当数量的石棉及膨胀水泥的混合物。

4.启闭机的安装方法为：在固定启闭机的位置时，先将启闭机的螺杆孔中心与闸门轴心调整到同一直线上，再将启闭机座上的连接钢板与预埋钢板相焊接，（如启闭机无连接板时，应用焊接螺栓先焊在土建预埋钢板上，再将启闭机固定在所置位置），然后加上螺杆，即完成闸门与启闭机的初步安装。

5.电器部分按电器图将电控箱与启闭机相配套控制，启闭机的防雨罩（即自动限位器）应在闸门完全关闭时进行调整行程，调整好以后将防雨罩固定在启闭机上端。

6.在使用电动时，必须先将手柄卸下，因为手柄与蜗杆在电动时为同步运行。

7.在电器安装完毕后，应先检查电路是否正确，电器通电后运行是否正常。

8.启闭机与闸门应定时进行保养：启闭机、丝杆、闸门封闭面、导轨槽应经常加注润滑脂。

9.铸铁调节闸门一般安装在沉淀池，曝气池和配水井等处，用于调节水位和流量。

10.本闸门型式、安装方法与闸门类似，工作方式：向下为开，向上为关，闸门应迎水面安装。

手摇启闭机闸门操作规程1. 引言本文档旨在规范手摇启闭机闸门的操作流程，以确保安全可靠地进行启闭机操作。

手摇启闭机闸门常用于停车场、车库、工厂等场所的进出口控制，正确的操作方法对于保障人员和车辆的安全至关重要。

2. 设备准备•手摇启闭机闸门•手摇启闭机控制杆•钥匙（如适用）3. 操作步骤步骤1：准备操作1.确保手摇启闭机闸门周围没有人员或障碍物，以免操作时造成人员伤害或设备损坏。

2.检查手摇启闭机闸门的机械部件是否正常，如闸杆、滑道等。

3.如果手摇启闭机闸门需要使用钥匙解锁，请携带正确的钥匙。

步骤2：解锁1.如果手摇启闭机闸门需要使用钥匙解锁，将钥匙插入钥匙孔中并逆时针旋转，直到解锁位置。

2.如果手摇启闭机闸门无需使用钥匙解锁，跳过此步骤。

步骤3：启闭1.拿起手摇启闭机控制杆，将其插入控制台上的孔中。

确保插入深度适当。

2.轻轻扳动手摇启闭机控制杆以启动手摇启闭机闸门。

启动时应保持平稳，避免用力过猛造成设备损坏或人员伤害。

3.如需停止或改变闸门位置，可以适当调整手摇启闭机控制杆的位置，但要注意避免突然停止或改变方向，以免对闸门和设备造成损坏。

步骤4：关闭1.当手摇启闭机闸门完全打开并需要关闭时，轻轻扳动手摇启闭机控制杆，将其逆时针旋转至关闭位置。

2.关闭手摇启闭机闸门时，要确保没有人员或车辆在闸门范围内，以免造成伤害或设备损坏。

步骤5：锁定1.如果手摇启闭机闸门需要使用钥匙锁定，请将钥匙插入钥匙孔中并顺时针旋转，直到完全锁定。

2.如果手摇启闭机闸门无需使用钥匙锁定，跳过此步骤。

4. 注意事项1.操作手摇启闭机闸门时，应保持专注，避免分散注意力，以免造成意外伤害。

2.在操作手摇启闭机闸门时，应遵守现场安全规定，如穿着适当的工作服、安全鞋，并注意周围环境的安全性。

3.如果在操作过程中发现手摇启闭机闸门存在故障或异常情况，应立即停止操作并及时报告维修人员。

4.手摇启闭机闸门操作结束后，应将操作杆取下并妥善保存，以免其他人未经授权使用。

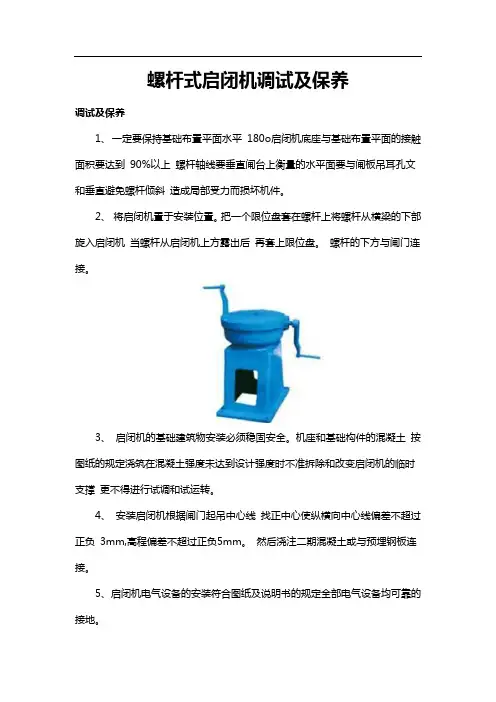

螺杆式启闭机调试及保养调试及保养1、一定要保持基础布置平面水平180o启闭机底座与基础布置平面的接触面积要达到90%以上螺杆轴线要垂直闸台上衡量的水平面要与闸板吊耳孔文和垂直避免螺杆倾斜造成局部受力而损坏机件。

2、将启闭机置于安装位置。

把一个限位盘套在螺杆上将螺杆从横梁的下部旋入启闭机当螺杆从启闭机上方露出后再套上限位盘。

螺杆的下方与闸门连接。

3、启闭机的基础建筑物安装必须稳固安全。

机座和基础构件的混凝土按图纸的规定浇筑在混凝土强度未达到设计强度时不准拆除和改变启闭机的临时支撑更不得进行试调和试运转。

4、安装启闭机根据闸门起吊中心线找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。

然后浇注二期混凝土或与预埋钢板连接。

5、启闭机电气设备的安装符合图纸及说明书的规定全部电气设备均可靠的接地。

6、每台启闭机安装完毕对启闭机进行清理补修已损坏的保护油漆灌注润滑脂。

二启闭机调试1、启闭机在无荷载的情况下保证三相电流不平衡不超过正负10%并测出电流值。

2、上下限位的调节当闸门处于全闭的状态时将上限压紧上行程开关并固定在螺杆上。

当闸门处于全开时将下限位盘压紧下行程开关并固定在螺杆上。

3、启闭机的主令控制器调整必须保证闸门升降到上、下限位时的误差不超过1cm。

4、安装后一定要作试运行一作无载荷试验即让螺杆作两个行程听其有无异常声响检测安装是否符合技术要求。

二作载荷试验在额定载荷下作两个行程观察螺杆与闸门的运行情况有无异常现象。

确认无误后方可正式运行1、操作人员必须掌握启闭机的结构、性能与操作方法并有一定的机械知识以确保机器的正常运转。

2、操作前对启闭机进行全面检查个部位润滑情况是否良好螺栓有无松动。

电动启闭时检查电源线路是否接通开关是否良好。

3、电动运转时操作人员不得离开现场发现问题立即停机。

4、启闭机维修时必须清除载荷。

5、在使用时需随时由注油孔注入润滑油要经常保持足够的润滑油螺杆要定期清除油垢涂护新油以防锈蚀。

闸门启闭机操作规程闸门启闭机操作规程一、总则1.1 本操作规程适用于所有闸门启闭机的操作人员。

1.2 操作人员必须熟悉本操作规程的内容，并按照规程执行操作。

1.3 操作人员必须按照作业票或工作指令的要求进行操作，并保持良好的沟通与协作。

1.4 操作人员应具备相关职业培训合格证书。

二、操作人员的职责2.1 操作人员应了解并掌握闸门启闭机的结构、性能以及操作方法。

2.2 操作人员应对设备进行必要的检查和维护，保证设备的正常运行。

2.3 操作人员应及时上报设备故障和异常情况，并采取必要的措施进行处理。

2.4 操作人员应负责设备的启闭操作，并确保操作过程中的安全与稳定。

三、操作前的准备工作3.1 操作人员应对设备进行必要的检查，包括电气设备、润滑油、消防设备等。

3.2 操作人员应熟悉设备的操作面板和控制系统，并保证设备的正常供电。

3.3 操作人员应确认设备的工作环境符合操作要求，没有明显的安全隐患。

四、操作步骤4.1 操作人员应先打开设备的总开关，确保设备得到正常的电力供应。

4.2 操作人员应根据作业票或工作指令的要求，调整设备的启闭参数，如速度、力矩等。

4.3 操作人员应按照设备的操作面板或遥控器的指示，逐步操作启闭机，确保设备启闭过程平稳有序。

4.4 操作人员应及时上报设备的运行状态和异常情况，并根据情况采取相应的措施进行处理。

4.5 操作人员应根据设备的停机程序，逐步关闭设备，确保设备停机后的安全。

五、操作安全措施5.1 操作人员应随时注意设备的运行状态，发现异常情况应立即停机并上报。

5.2 操作人员在操作过程中应穿工作服、安全帽、防滑鞋等必要的个人防护装备。

5.3 操作人员应严禁使用破损、漏电的电缆、插头等设备和配件。

5.4 操作人员应熟悉设备停机及紧急停机程序，并能够正确操作应急停机按钮或拉杆。

5.5 操作人员应保持设备周围的工作区域清洁整齐，防止杂物对设备运行造成妨碍。

六、操作后的工作6.1 操作人员应将设备调整到停机状态，并关闭设备的总开关。

启闭机操作规程一、引言启闭机是一种常见的机械设备，用于控制和操作各种类型的阀门、闸门等。

为了确保启闭机的安全运行和准确操作，制定本操作规程，以指导操作人员正确使用启闭机。

二、适用范围本操作规程适用于所有需要操作启闭机的人员，包括维护人员、操作人员等。

三、操作人员的职责1. 操作人员应熟悉启闭机的结构、性能和操作原理，确保能够正确操作启闭机。

2. 操作人员应按照规定的程序和要求进行操作，不得擅自改动或调整启闭机的设置。

3. 操作人员应随时注意启闭机的运行情况，如发现异常情况应及时报告维护人员。

4. 操作人员应定期检查启闭机的工作状态，如发现故障或异常情况应及时报告维护人员。

四、启闭机操作程序1. 准备工作a. 检查启闭机的工作状态，确保无异常情况。

b. 确认操作人员身份，只有经过培训和授权的人员才能操作启闭机。

c. 确认操作区域的安全情况，确保没有人员或障碍物阻碍操作。

2. 启动启闭机a. 按下启闭机的启动按钮，启动启闭机的电源。

b. 检查启闭机的各个部件是否正常运行，如发现异常情况应停止操作并报告维护人员。

3. 设置启闭机参数a. 根据实际需求，设置启闭机的参数，如开启/关闭时间、速度等。

b. 确认参数设置无误后，可以进入下一步操作。

4. 执行启闭操作a. 根据需要，选择相应的操作模式，如手动、自动等。

b. 按下启闭机的相应按钮，执行启闭操作。

c. 在操作过程中，注意观察启闭机的运行情况，如发现异常情况应立即停止操作并报告维护人员。

5. 完成操作a. 启闭操作完成后，停止启闭机的运行。

b. 检查启闭机的工作状态，确保无异常情况。

c. 离开操作区域前，关闭启闭机的电源，并清理操作区域。

五、安全注意事项1. 操作人员在操作启闭机时，应穿戴符合安全要求的工作服和防护用具。

2. 操作人员应注意操作区域的安全，确保没有人员或障碍物阻碍操作。

3. 操作人员应严格按照操作程序进行操作，不得擅自改动或调整启闭机的设置。

启闭机操作规程一、引言启闭机是一种用于控制和操作阀门、闸门等设备的机械装置，广泛应用于各类工业和民用领域。

为了确保启闭机的安全运行和操作，制定本操作规程，以规范操作流程，保障人员安全，提高工作效率。

二、适合范围本操作规程适合于所有使用启闭机进行操作的人员。

三、术语定义1. 启闭机：用于控制和操作阀门、闸门等设备的机械装置。

2. 操作员：指负责启闭机操作的人员。

3. 控制台：启闭机操作员进行操作的控制面板。

四、操作流程1. 操作前准备1.1 操作员应子细阅读启闭机的操作手册，了解启闭机的结构、性能和操作要求。

1.2 检查启闭机及其周围环境是否存在异常情况，如有异常应及时报告相关人员。

1.3 确保启闭机的电源和控制系统正常工作。

1.4 穿戴个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 启闭机操作2.1 启动启闭机2.1.1 操作员将控制台上的启动开关置于"ON"位置，启动启闭机。

2.1.2 检查启闭机的运行状态和指示灯，确保启闭机正常运行。

2.1.3 若启闭机存在异常情况，操作员应即将住手启闭机，并报告相关人员进行检修。

2.2 控制启闭机2.2.1 操作员根据实际需要，通过控制台上的按钮、开关等进行启闭机的控制。

2.2.2 操作员应按照操作手册中的要求，进行准确的操作，确保启闭机的动作准确无误。

2.2.3 操作员在操作过程中应保持专注，注意观察启闭机的运行情况和指示灯的状态。

2.3 住手启闭机2.3.1 当操作完成或者需要住手启闭机时，操作员应将控制台上的启动开关置于"OFF"位置，住手启闭机的运行。

2.3.2 检查启闭机的运行状态和指示灯，确保启闭机已住手运行。

2.3.3 若启闭机存在异常情况，操作员应即将住手启闭机，并报告相关人员进行检修。

五、安全注意事项1. 操作员在操作启闭机前，应确保自身具备相关的操作技能和知识，且经过相关培训。

2. 操作员在操作过程中应保持专注，不得分心或者进行其他无关操作。

160kN固定卷扬式快动启闭机安装、使用和维护说明书编制:审定:起重机年月目录1.设备用途2.主要技术参数3.机构说明4.包装、搬运和贮存5.安装6.试运转7.维护和保养8.其它1. 设备用途1.1 本启闭机用于进水口快速闸门的启闭，是固定式的单吊点启闭机，最大启门力为 102.2kN，持住力为160kN。

本机安装现场应设置适当的防潮、防尘设施，以免机械和电气设备受潮。

1.2 本启闭机的设计，其机械强度按持住力160kN设计，电动机容量按启门力102.2kN设计，并按轻型工作制度进行计算和选择。

1.3 本启闭机有快慢两种速度，慢速是正常工作情况下的启闭速度，是在电动机通电情况下的运行；快速只用在事故工况下运行，电动机不通电，它是靠闸门自重（或水柱压力）等荷重作用下，带动机构运行作快速下降，其下降的速度受调速器控制，不得超过4.2米/分。

1.4 本启闭机有两种启闭高度，一种是快速闭门高度，另一种是启门高度。

2.主要技术参数启门力 102.2kN持住力 160kN启门高度 12m快速闭门高度 8m启门速度 2.11m/min快速闭门速度 4.2m/min电动机 YZ160M1-6减速器 ZQ500+150开放齿轮 m=12 ，i=4.167钢丝绳 6W(19)-19-170-I-乙镀-右交工作级别 Q2-轻电源 AC380V，50Hz3.机构说明该启闭机由机架、电动机、制动器、减速器、联轴器、调速器、卷筒装置、平衡滑轮组、钢丝绳、吊具和主令控制器、高度指示器、负荷控制器等组成。

3.1 本启闭机采用冶金及起重用YZ160M1-6型电动机为动力，通过制动轮联轴器等，与ZQ500+150减速器的高速轴联接，减速器的低速轴上装有开式小齿轮，和与卷筒联接在一起的开式大齿轮啮合，卷筒轴为心轴，两端固定支承在轴承座上。

3.2 起吊用的钢丝绳，穿过动滑轮、平衡滑轮，两头分别用压板固定在卷筒左右螺旋槽的端部。

动滑轮吊板下部与闸门吊耳联结，当电动机正反运转时，卷筒随着转动，钢丝绳在螺旋槽收进或放出，使闸门得到启闭。

启闭机操作规程启闭机操作规程1. 引言启闭机是电力系统中常见的重要设备之一，用于控制和管理电力系统中的开关设备。

为了确保系统运行的安全和稳定，规范的启闭机操作是必要的。

本操作规程旨在明确启闭机的操作要求，确保操作人员能正确、安全、高效地操作启闭机，以保障电力系统的稳定运行。

2. 适用范围本操作规程适用于所有启闭机的操作人员，包括工程师、技术人员以及其他相关人员。

3. 操作流程3.1 准备工作在操作启闭机之前，必须进行一系列准备工作：- 检查操作人员的资质和设备完好性，确保操作人员有相关的资质和能力进行操作。

- 检查启闭机的完好性，包括检查开关设备、控制系统和安全装置等，确保启闭机能正常工作，并且没有任何潜在的故障或危险。

- 确保操作人员了解操作环境和工作要求，包括了解操作现场的环境条件、操作要求、危险源和应急处置措施等。

- 确定操作流程和操作顺序，包括了解启闭机的启动流程、操作步骤和关闭流程等。

3.2 操作要求在操作启闭机时，必须遵守以下操作要求：- 操作人员必须佩戴符合要求的个人防护装备，包括安全帽、安全鞋、防护手套等。

- 操作人员必须按照操作规程进行操作，严禁擅自修改、调整或更改任何启闭机的参数或设置。

- 操作人员必须按照操作规程中的操作顺序进行操作，严禁越级操作或跳过任何操作步骤。

- 操作人员必须保持专注和集中注意力，严禁在操作过程中进行无关的讲话、互动、吃喝等行为。

- 操作人员必须遵循操作规程中的安全注意事项，包括但不限于严禁触摸高压部件、严禁将其它物品放置在启闭机上等。

- 操作人员必须按照操作规程中的操作指引进行操作，严禁盲目或迅速操作，应仔细观察操作结果，并及时记录和反馈。

3.3 操作技巧和注意事项在操作启闭机过程中，操作人员应注意以下技巧和注意事项：- 保持操作区域的整洁和干净，清除与操作无关的杂物和垃圾，以确保工作环境的安全和舒适。

- 在操作启闭机前，应先观察操作区域和周围环境是否存在异常情况，如有发现异常情况应立即报告，并依照应急处置措施进行处理。

螺杆式启闭机调试及保养一、调试螺杆式启闭机1.确认螺杆式启闭机接线正常，检查电源线是否接触良好，无短路和接地现象。

2.接通电源并正确设置螺杆式启闭机的工作模式和参数。

3.检查螺杆式启闭机的传感器是否正常工作，包括限位传感器、行程开关等。

4.手动启闭螺杆式启闭机，观察是否顺畅且行程准确。

5.自动启闭螺杆式启闭机，检查设备是否能够连续工作，在正常的时间范围内完成启闭动作。

6.清洁螺杆式启闭机的机身和传动部件，以确保设备内部没有任何杂物。

7.检查润滑油的液位，确保螺杆式启闭机的润滑系统正常工作。

如果润滑油过少或老化，需要及时添加或更换。

8.检查螺杆式启闭机的轴承和齿轮是否磨损或缺失，如果有问题需要及时修复或更换。

9.检查螺杆式启闭机的电控部件和连接部件是否松动或腐蚀，需要及时紧固或更换。

二、保养螺杆式启闭机1.定期检查螺杆式启闭机的润滑系统，确保润滑油处于正常的液位。

按照设备的使用手册，及时更换、添加润滑油。

2.定期清洁螺杆式启闭机的外部机体，以防止灰尘和杂物进入设备内部。

3.定期检查螺杆式启闭机的机身、传动部件和电控部件，确保其正常工作。

如发现问题，要及时修复或更换。

4.定期检查螺杆式启闭机的轴承和齿轮，如果有磨损或缺失，需要及时修复或更换。

5.定期清洗螺杆式启闭机的润滑系统，清除沉积物和污垢。

6.定期校准螺杆式启闭机的传感器和行程开关，确保其灵敏度和准确性。

7.定期检查螺杆式启闭机的电源线和接线端子，确保其正常工作。

8.定期做好螺杆式启闭机的记录和报告，包括维修记录、更换零件的记录等，以便及时追踪设备的运行状况和维护情况。

总之，螺杆式启闭机的调试和保养是确保设备正常运行和延长使用寿命的重要工作。

只有定期进行调试和保养，才能保证设备的性能稳定和安全可靠。

启闭机操作规程一、引言启闭机是一种用于控制和操作阀门、闸门、升降机等设备的机械装置。

为了确保启闭机的安全运行和操作，制定本操作规程，明确操作流程和安全注意事项。

二、适用范围本操作规程适用于所有使用启闭机的工作人员。

三、操作流程1. 准备工作a. 确保操作人员已接受相关培训，具备操作启闭机的资质。

b. 检查启闭机设备是否正常运行，如有异常情况应及时报修。

c. 穿戴个人防护装备，包括安全帽、安全鞋等。

2. 启动操作a. 检查启闭机的电源是否正常，确认无异常后，按下启动按钮。

b. 观察启闭机的运行情况，确保无异常声音或振动。

c. 通过控制面板或遥控器操作启闭机，确保启闭机的动作符合操作要求。

3. 阀门/闸门操作a. 根据实际需求，选择相应的操作模式。

b. 操作启闭机，使阀门/闸门打开或关闭。

c. 观察阀门/闸门的运行情况，确保完全打开或关闭，无卡阻或异常情况。

4. 升降机操作a. 检查升降机的安全装置是否正常，如安全门、限位开关等。

b. 将升降机移至所需位置，确保升降机平稳运行。

c. 在使用升降机期间，严禁站立在升降机外部，以免发生意外。

5. 停止操作a. 完成操作后，先将阀门/闸门关闭或升降机移至安全位置。

b. 按下停止按钮，停止启闭机的运行。

c. 断开电源，确保启闭机处于停止状态。

四、安全注意事项1. 操作人员必须经过专门培训，熟悉启闭机的操作流程和安全规定。

2. 在操作启闭机时，严禁穿戴松散的衣物，以免被卷入机器内部。

3. 操作人员应保持专注，不得进行与操作无关的其他活动，避免分散注意力。

4. 如发现启闭机有异常声音、振动或其他异常情况，应立即停止操作，并报告相关人员。

5. 在操作阀门/闸门时，应注意周围环境，确保没有人员或障碍物受到伤害。

6. 在使用升降机时，应严格按照额定载荷操作，避免超载使用。

7. 操作人员应遵守相关安全操作规定，不得擅自修改或绕过安全装置。

五、紧急情况处理1. 如遇紧急情况，操作人员应立即按下紧急停止按钮，停止启闭机的运行。
