紫外成像技术在电力设备局部放电探测中的应用

500kV变电站设备带电检测中紫外成像技术的应用摘要：随着科学技术的飞速发展，紫外成像技术在高压设备带电检测中的应用也越来越广泛。

本文通过对检测原理和方法的介绍，提出了紫外成像技术进行高压电力设备的检测方法，通过现场的实验，阐述了紫外成像技术在电力系统中的应用，旨在为我国电力事业的发展提供参考。

关键词：紫外成像；电力设备；带电检测高压电力设备在实际运行过程中，受设计、施工、污秽附着、外界破坏及自热灾害等影响，会在局部产生电晕放电现象，导致高压电力设备的绝缘性能逐渐下降，加重设备缺陷，进而影响到高压电力设备的安全稳定运行。

因此需要对高压电力设备进行定期检测，及时发现设备的放电缺陷，从而安排必要的维护和修复以确保供电可靠性。

紫外成像检测技术是近年来迅速发展的一项新技术，其利用电力设备放电过程产生大量紫外线这一特点来评估电力设备的绝缘状态，及时发现设备的放电缺陷。

为了更好地促进紫外成像检测技术在电网中的应用，本文基于紫外成像检测技术的原理，介绍了多种电力设备的紫外检测图谱。

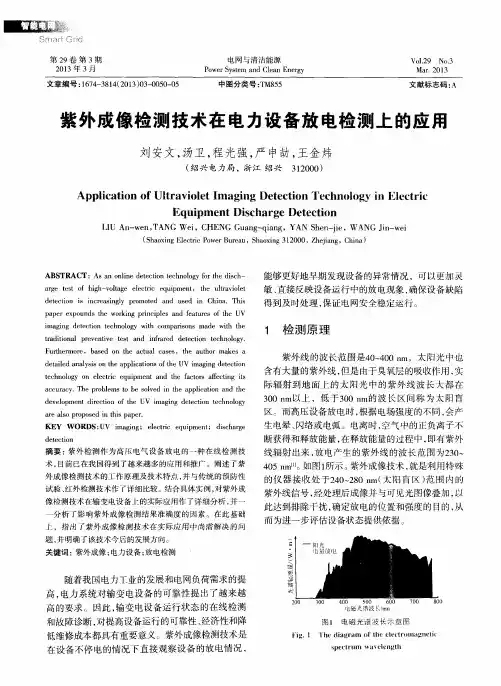

1紫外成像检测技术原理高压设备由于局部尖端、毛刺、污秽等造成局部场强畸变增大而对空气发生电离形成电晕，空气电离过程中会向外界发射大量的紫外线。

紫外成像检测技术就是利用特制的光学传感系统捕捉空气电离过程中产生的紫外线，经过处理后与可见光产生的图像一同成像于显示器上，从而达到显示和定位高压设备局部电晕位置和放电强度的目的。

紫外线的波长范围是40～400nm，太阳光线中也会含有紫外线。

由于这些光线在穿过地球臭氧层过程中波长小于300nm的紫外线基本上被吸收，实际到达地球的紫外线波长在300nm以上，这个波段范围即“日盲区”。

为克服太阳光中紫外线的影响，现场应用的紫外成像检测仪器检测的波长范围为280～300nm。

图1为日盲型紫外成像设备影像合成原理，首先利用紫外光束分离器将输入的光线分成两部分，一部分形成可见光影像，另一部分经过紫外线太阳镜过滤后保留其紫外部分，并经过放大器处理后在电荷耦合元件（charge coupled device，CCD）板上得到清晰度高的紫外图像，最后通过特殊的影像工艺将紫外光影成像仪和可见光影像叠加在一起，形成复合影像。

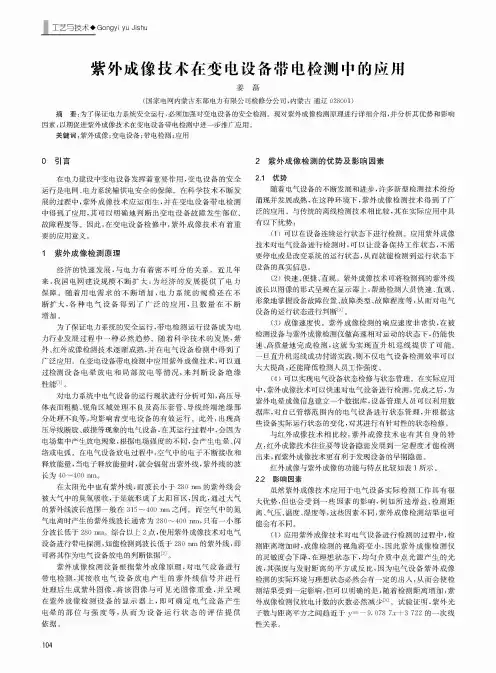

工艺与技术♦G o n g y i yu Jishu紫外成像技术在变电设备带电检测中的应用姜磊(国家电网内蒙古东部电力有限公司检修分公司，内蒙古通辽028001)摘要:为了保证电力系统安全运行，必须加强对变电设备的安全检测。

现对紫外成像检测原理进行详细介绍，并分析其优势和影响 因素，以期促进紫外成像 在变电 带电检测中进一广应用。

关键词:紫外成像;变电 ；带电检测;应用0引言在电力建设中变电设备发挥着重要作用，变电设备的安全 运行是电网、电力系统输供电安全的保障。

在科学 不断发展的 中，紫外成像 ，并在变电 带电检测中得到了应用， 明确地判断出变电 故障发生部位、故障 等。

因此，在变电 中，紫外成像 有 ：要的应用意义。

1紫外成像检测原理经济的快速发展，与电力有着密不可分的关系。

近几年 来，我国电网建设规模不断扩大，为经济的发展提供了电力 保障。

随着用电需求的不 ，电力系统的规模还在不扩大，各种电气得到了广泛的应用，且数量在不断。

为了保证电力系统的安全运行，带电检测运行设备成为电 力行业发展 中一种必然趋势。

随着科学 的发展，紫外、红外成像检测 逐渐 ，并在电气 测中得到了广 用。

在 电带电 测中 用 外 像 ，测 电晕放电和局部放电等情况，绝缘[1]。

对电力系统中电气设备的运行现状进行分析可知，高压导 体表面粗糙、锐角区域处理不良及高压套管、导线终端绝缘部 分处理不良等，均影响着变电 的有效运行。

此外，出现高压导线断股、破损等现象的电气 ，在 行过程中，会因为电场集中 放电现象，根据电场 的不同， 电晕、闪电弧。

在电气 放电 中，空气中的电子不断接收和释放能量，当电子释放能量时，就 出紫外线，紫外线的波长为40〜40nm。

在太阳光中也有紫外线，而波长小于280 nm的紫外线会气中的臭 收，于是就形成了 区，因此，气的紫外线波长范围一般在315〜400 nm。

而空气中的氮 气电离 的紫外线波长通常为280〜400 nm，只有一小部分波长低于280 nm。

发电机局部放电原理_发电机局部放电检测的紫外成像应用发电机是一种将机械能转化为电能的设备，是电力系统的重要组成部分。

然而，由于长期运行和各种原因，发电机内部会产生局部放电现象。

局部放电是一种电能转化为其他形式能量的过程，是发电机内部不可避免的问题。

局部放电会导致绝缘材料的老化和损坏，最终引发设备故障。

因此，准确检测和定位发电机的局部放电现象对于设备的安全运行至关重要。

发电机局部放电的原理是在绝缘系统中，由于电场强度集中或电位不平衡而导致局部区域的电击穿，释放出能量的一种现象。

局部放电通常发生在绝缘系统中的空气间隙、铁芯和绕组等位置。

总体来说，发电机的局部放电可以分为以下几种类型：1.气体放电：发电机绕组与绝缘油中的气泡或气体形成的间隙放电。

2.表面放电：绝缘系统表面存在局部区域的放电，如绝缘子、端部覆盖等。

3.浸漏放电：沿着绝缘系统发生的局部间隙放电，例如绕组内部缺陷和绕组与引线间隙等。

为了精确检测和定位发电机的局部放电现象，紫外成像技术被广泛应用。

紫外成像技术基于电力设备故障放电中产生的紫外辐射，通过摄像机将放电点转化为可见光信号。

紫外成像技术具有以下特点：1. 高灵敏度：紫外辐射的波长范围为100~400nm，相对于可见光波长更短，具有更高的能量，可以检测到较小的放电。

2.高空间分辨率：通过高分辨率的紫外摄像机，可以在发电机内部准确地定位局部放电点，有利于精确排查故障。

3.快速响应：紫外成像设备具有快速的响应时间，可以实时获取发电机内部的局部放电信息，及时采取措施避免故障扩大。

在发电机局部放电检测中，紫外成像技术可以提供多种信息，包括放电的位置、强度和形态。

通过对紫外图像的分析和处理，可以帮助工程师准确判断绝缘材料的老化程度、放电的类型和规模，从而采取相应的维修和保养措施。

此外，紫外成像技术还可以与其他检测手段相结合，如声发射检测、电流检测等，提高故障诊断的准确性和可靠性。

综上所述，发电机的局部放电是一种常见的故障现象，对设备的正常运行和绝缘材料的安全性造成威胁。
