紫外成像技术在变电站设备维护中的应用

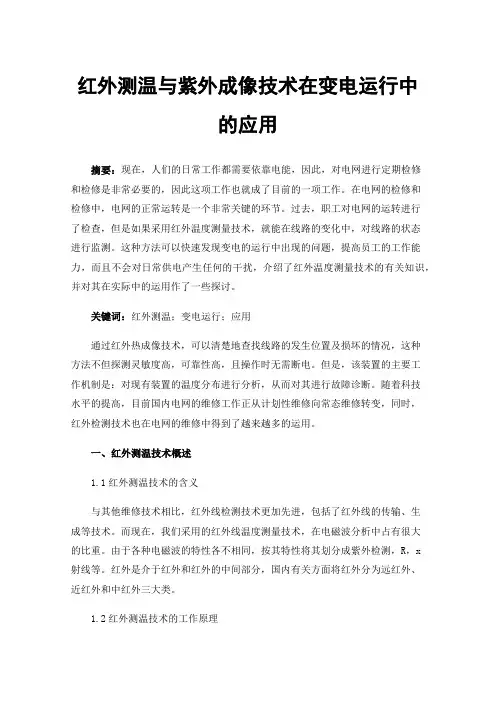

红外测温与紫外成像技术在变电运行中的应用摘要：现在，人们的日常工作都需要依靠电能，因此，对电网进行定期检修和检修是非常必要的，因此这项工作也就成了目前的一项工作。

在电网的检修和检修中，电网的正常运转是一个非常关键的环节。

过去，职工对电网的运转进行了检查，但是如果采用红外温度测量技术，就能在线路的变化中，对线路的状态进行监测。

这种方法可以快速发现变电的运行中出现的问题，提高员工的工作能力，而且不会对日常供电产生任何的干扰，介绍了红外温度测量技术的有关知识，并对其在实际中的运用作了一些探讨。

关键词：红外测温；变电运行；应用通过红外热成像技术，可以清楚地查找线路的发生位置及损坏的情况，这种方法不但探测灵敏度高，可靠性高，且操作时无需断电。

但是，该装置的主要工作机制是：对现有装置的温度分布进行分析，从而对其进行故障诊断。

随着科技水平的提高，目前国内电网的维修工作正从计划性维修向常态维修转变，同时，红外检测技术也在电网的维修中得到了越来越多的运用。

一、红外测温技术概述1.1红外测温技术的含义与其他维修技术相比，红外线检测技术更加先进，包括了红外线的传输、生成等技术。

而现在，我们采用的红外线温度测量技术，在电磁波分析中占有很大的比重。

由于各种电磁波的特性各不相同，按其特性将其划分成紫外检测，R，x射线等。

红外是介于红外和红外的中间部分，国内有关方面将红外分为远红外、近红外和中红外三大类。

1.2红外测温技术的工作原理红外线测温仪在使用的时候，会使用红外探测器，将目标的辐射能量转换为电子信号，然后通过成像设备将其输出，最后将信号传输到显示屏上。

在实际应用中，这种方法还能检测物体表面的温度，并能使检测人员知道故障的成因。

1.3红外测温技术的优点与目前采用的红外测温技术相比，我国以前采用的测温技术存在着很大的差距，它具有很多优势，既可以在没有被测物的情况下对被测物进行远程监控，还可以对被测对象的实际工作状况进行快速地检测。

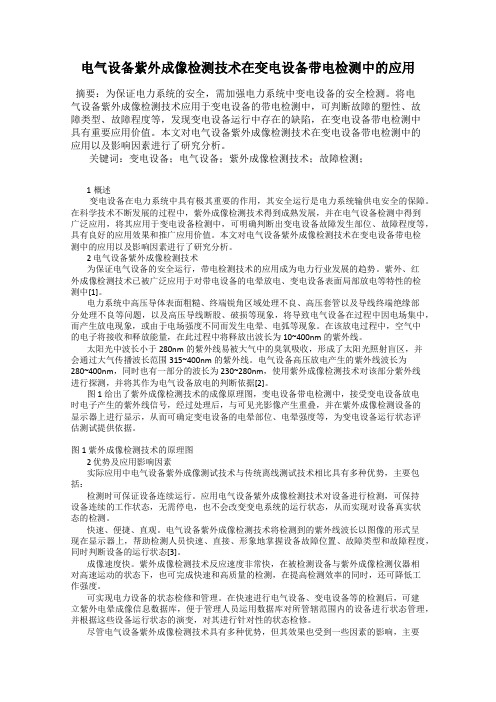

电气设备紫外成像检测技术在变电设备带电检测中的应用摘要：为保证电力系统的安全，需加强电力系统中变电设备的安全检测。

将电气设备紫外成像检测技术应用于变电设备的带电检测中，可判断故障的塑性、故障类型、故障程度等，发现变电设备运行中存在的缺陷，在变电设备带电检测中具有重要应用价值。

本文对电气设备紫外成像检测技术在变电设备带电检测中的应用以及影响因素进行了研究分析。

关键词：变电设备；电气设备；紫外成像检测技术；故障检测；1概述变电设备在电力系统中具有极其重要的作用，其安全运行是电力系统输供电安全的保障。

在科学技术不断发展的过程中，紫外成像检测技术得到成熟发展，并在电气设备检测中得到广泛应用，将其应用于变电设备检测中，可明确判断出变电设备故障发生部位、故障程度等，具有良好的应用效果和推广应用价值。

本文对电气设备紫外成像检测技术在变电设备带电检测中的应用以及影响因素进行了研究分析。

2 电气设备紫外成像检测技术为保证电气设备的安全运行，带电检测技术的应用成为电力行业发展的趋势。

紫外、红外成像检测技术已被广泛应用于对带电设备的电晕放电、变电设备表面局部放电等特性的检测中[1]。

电力系统中高压导体表面粗糙、终端锐角区域处理不良、高压套管以及导线终端绝缘部分处理不良等问题，以及高压导线断股、破损等现象，将导致电气设备在过程中因电场集中，而产生放电现象，或由于电场强度不同而发生电晕、电弧等现象。

在该放电过程中，空气中的电子将接收和释放能量，在此过程中将释放出波长为10~400nm的紫外线。

太阳光中波长小于280nm的紫外线易被大气中的臭氧吸收，形成了太阳光照射盲区，并会通过大气传播波长范围315~400nm的紫外线。

电气设备高压放电产生的紫外线波长为280~400nm，同时也有一部分的波长为230~280nm，使用紫外成像检测技术对该部分紫外线进行探测，并将其作为电气设备放电的判断依据[2]。

图1给出了紫外成像检测技术的成像原理图，变电设备带电检测中，接受变电设备放电时电子产生的紫外线信号，经过处理后，与可见光影像产生重叠，并在紫外成像检测设备的显示器上进行显示，从而可确定变电设备的电晕部位、电晕强度等，为变电设备运行状态评估测试提供依据。

紫外成像技术在变电站一次设备检修中的应用紫外成像技术在电力设备检修中发挥着越来越重要的作用，尤其是在变电站一次设备的检修中，其应用已经成为了一种必不可少的手段。

紫外成像技术可以帮助工作人员及时发现设备的隐患，提高设备的可靠性和安全性，同时也大大提高了工作效率，降低了检修成本。

本文将重点介绍紫外成像技术在变电站一次设备检修中的应用，以及其优势和未来发展趋势。

1. 紫外成像技术原理紫外成像技术是一种利用红外相机和紫外灯进行成像的技术。

红外相机能够接收到设备发出的热量辐射信号，将其转换成可见的图像，从而找出设备的热点和异常现象。

而紫外灯则能够照亮设备表面，使得红外相机能够更加清晰地观察到设备表面的情况。

通过这种方式，工作人员可以及时地发现设备的异常情况，从而采取相应的维修措施。

（1）发现设备的热点。

变电站一次设备在运行时会产生一定的热量，如果设备存在过热现象，就会产生热点。

通过紫外成像技术，工作人员可以及时地发现设备的热点，从而判断出设备的运行状态是否正常。

（2）检测设备的绝缘状态。

紫外成像技术可以通过观察设备表面的热情况，判断出设备的绝缘状态是否良好。

如果设备表面存在局部过热的情况，就可能意味着设备的绝缘状况出现了问题。

（3）检测设备的接触状态。

紫外成像技术还可以观察设备的接触状态，发现设备的连接点是否松动或者存在异常情况。

这对于设备的可靠性和安全性都具有重要意义。

3. 紫外成像技术在一次设备检修中的优势（1）高效。

紫外成像技术可以快速地对设备进行成像，并将成像结果显示在屏幕上，工作人员可以迅速判断设备是否存在异常情况，从而快速采取相应的维修措施。

（2）非接触式检测。

紫外成像技术可以在不需要接触设备的情况下进行检测，减少了对设备的干扰和风险，也减少了对设备的磨损。

（3）全方位检测。

通过紫外成像技术，工作人员可以对设备的表面进行全方位的观察，发现设备的热点、绝缘状态和接触状态等问题，提高了检修的全面性和准确性。

工艺与技术♦G o n g y i yu Jishu紫外成像技术在变电设备带电检测中的应用姜磊(国家电网内蒙古东部电力有限公司检修分公司，内蒙古通辽028001)摘要:为了保证电力系统安全运行，必须加强对变电设备的安全检测。

现对紫外成像检测原理进行详细介绍，并分析其优势和影响 因素，以期促进紫外成像 在变电 带电检测中进一广应用。

关键词:紫外成像;变电 ；带电检测;应用0引言在电力建设中变电设备发挥着重要作用，变电设备的安全 运行是电网、电力系统输供电安全的保障。

在科学 不断发展的 中，紫外成像 ，并在变电 带电检测中得到了应用， 明确地判断出变电 故障发生部位、故障 等。

因此，在变电 中，紫外成像 有 ：要的应用意义。

1紫外成像检测原理经济的快速发展，与电力有着密不可分的关系。

近几年 来，我国电网建设规模不断扩大，为经济的发展提供了电力 保障。

随着用电需求的不 ，电力系统的规模还在不扩大，各种电气得到了广泛的应用，且数量在不断。

为了保证电力系统的安全运行，带电检测运行设备成为电 力行业发展 中一种必然趋势。

随着科学 的发展，紫外、红外成像检测 逐渐 ，并在电气 测中得到了广 用。

在 电带电 测中 用 外 像 ，测 电晕放电和局部放电等情况，绝缘[1]。

对电力系统中电气设备的运行现状进行分析可知，高压导 体表面粗糙、锐角区域处理不良及高压套管、导线终端绝缘部 分处理不良等，均影响着变电 的有效运行。

此外，出现高压导线断股、破损等现象的电气 ，在 行过程中，会因为电场集中 放电现象，根据电场 的不同， 电晕、闪电弧。

在电气 放电 中，空气中的电子不断接收和释放能量，当电子释放能量时，就 出紫外线，紫外线的波长为40〜40nm。

在太阳光中也有紫外线，而波长小于280 nm的紫外线会气中的臭 收，于是就形成了 区，因此，气的紫外线波长范围一般在315〜400 nm。

而空气中的氮 气电离 的紫外线波长通常为280〜400 nm，只有一小部分波长低于280 nm。

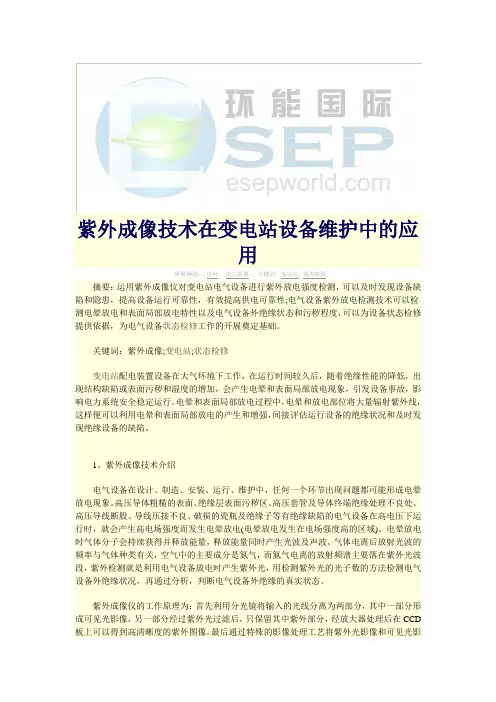

紫外成像技术在变电站设备维护中的应用所属频道: 电网电力检修关键词: 变电站状态检修摘要：运用紫外成像仪对变电站电气设备进行紫外放电强度检测，可以及时发现设备缺陷和隐患，提高设备运行可靠性，有效提高供电可靠性;电气设备紫外放电检测技术可以检测电晕放电和表面局部放电特性以及电气设备外绝缘状态和污秽程度，可以为设备状态检修提供依据，为电气设备状态检修工作的开展奠定基础。

关键词：紫外成像;变电站;状态检修变电站配电装置设备在大气环境下工作，在运行时间较久后，随着绝缘性能的降低，出现结构缺陷或表面污秽和湿度的增加，会产生电晕和表面局部放电现象，引发设备事故，影响电力系统安全稳定运行。

电晕和表面局部放电过程中，电晕和放电部位将大量辐射紫外线，这样便可以利用电晕和表面局部放电的产生和增强，间接评估运行设备的绝缘状况和及时发现绝缘设备的缺陷。

1、紫外成像技术介绍电气设备在设计、制造、安装、运行、维护中，任何一个环节出现问题都可能形成电晕放电现象。

高压导体粗糙的表面、绝缘层表面污秽区、高压套管及导体终端绝缘处理不良处、高压导线断股、导线压接不良、破损的瓷瓶及绝缘子等有绝缘缺陷的电气设备在高电压下运行时，就会产生高电场强度而发生电晕放电(电晕放电发生在电场强度高的区域)。

电晕放电时气体分子会持续获得并释放能量，释放能量同时产生光波及声波。

气体电离后放射光波的频率与气体种类有关，空气中的主要成分是氮气，而氮气电离的放射频谱主要落在紫外光波段，紫外检测就是利用电气设备放电时产生紫外光，用检测紫外光的光子数的方法检测电气设备外绝缘状况，再通过分析，判断电气设备外绝缘的真实状态。

紫外成像仪的工作原理为：首先利用分光镜将输入的光线分离为两部分，其中一部分形成可见光影像，另一部分经过紫外光过滤后，只保留其中紫外部分，经放大器处理后在CCD 板上可以得到高清晰度的紫外图像。

最后通过特殊的影像处理工艺将紫外光影像和可见光影像叠加起来，形成复合影像。

紫外成像技术在变电设备带电检测中的应用创新摘要在时代不断发展下，多数电力企业在变电设备带电检测工作中对紫外成像技术进行了应用，本文对紫外成像技术原理进行说明，之后对其在变电设备带电检测中的具体应用进行阐述。

关键词紫外成像技术；变电设备带电检测；应用；研究在科学技术不断发展下紫外成像技术在各行业中均有所应用，在电力企业中同样如此，下面笔者对紫外成像技术在变电设备带电检测中的应用进行分析，希望为工作人员实际检测工作提供一定的参考建议。

1 紫外成像技术原理分析紫外成像技术主要使用相应的紫外成像检测设备严格按照紫外成像原理实现电气设备带电检測的目标，其能够对电气设备放电过程产生的紫外信号进行接收和分析，在分析后会形成紫外图像，将紫外图像和可见光图像进行重叠处理后会清晰地呈现在显示器上，检测人员对其进行进一步分析便可得知电气设备放电位置和强度，进而掌握其运行情况，为后期检修工作提供更多的依据和支持。

通常情况下紫外成像技术有活动模式和集成模式两种，使用前者时检测人员可以及时、准确地对变电设备的放电情况进行观察，同时能够对一个与特定区域内紫外线光子总量的比例进行准确显示，为检测人员后期定量分析工作提供了可靠的数据；后者可以对某段时间某个区域内的紫外线光子显示内容进行及时保存，之后使用FIFO方法完成动态平均值更新工作，检测人员可以对变电设备放电的具体情况进行了解和掌握，在分析后能够尽快采取措施进行处理，进而提升变电设备运行效果[1]。

2 紫外成像技术在变电设备带电检测中的运用分析（1）对紫外成像技术在导线外伤探测中的具体应用进行分析。

变电设备安装过程中在内外界因素影响下会出现不同程度的故障问题，为了有效解决上述问题电力企业可以对紫外成像技术进行合理应用，使用此技术可以对变电设备是否存在放电或者高压的情况进行检测，能够在第一时间对以上两种情况进行分析，在分析后会立即采取相应措施进行处理。

（2）对紫外成像技术在变电设备污染检测中的具体应用进行分析。

紫外成像技术在 500kV 变电站设备带电检测中的应用摘要：紫外成像技术能够更加快捷、直观、灵敏的检测高压设备放电情况，在变电站带电检测中的应用有着很多优势，已经能够实现白天检测，检测效率高，速度快，在实际应用中和红外成像技术相互配合，能够显著增强设备故障点的检测能力，提高变电运行稳定性。

关键词：紫外成像技术；变电站；带电检测一、紫外成像检测技术原理高压设备由于局部尖端、毛刺、污秽等造成局部场强畸变增大而对空气发生电离形成电晕，空气电离过程中会向外界发射大量的紫外线。

紫外成像检测技术就是利用特制的光学传感系统捕捉空气电离过程中产生的紫外线，经过处理后与可见光产生的图像一同成像于显示器上，从而达到显示和定位高压设备局部电晕位置和放电强度的目的。

紫外线的波长范围是40～400nm，太阳光线中也会含有紫外线。

由于这些光线在穿过地球臭氧层过程中波长小于300nm的紫外线基本上被吸收，实际到达地球的紫外线波长在300nm以上，这个波段范围即“日盲区”。

为克服太阳光中紫外线的影响，现场应用的紫外成像检测仪器检测的波长范围为280～300nm。

首先利用紫外光束分离器将输入的光线分成两部分，一部分形成可见光影像，另一部分经过紫外线太阳镜过滤后保留其紫外部分，并经过放大器处理后在电荷耦合元件（charge coupled device，CCD）板上得到清晰度高的紫外图像，最后通过特殊的影像工艺将紫外光影成像仪和可见光影像叠加在一起，形成复合影像。

紫外成像仪采用双通道图像融合技术，将紫外光与可见光叠加，即可精确定位电晕的故障区域，又可显示放电强度。

二、紫外成像技术高压设备电离放电，不同的电场强度下，产生的电晕、闪络以及电弧有所差别，电离过程中，空气中电气获得能量并将其释放，电子释放能量就会产生声波和光波，同时生成臭氧、紫外线以及硝酸。

紫外成像技术就应用了这一特点，使用紫外仪器接受放电过程产生的紫外信号，处理后将其和可见光叠加，就能够准确判断其电晕强度和位置，用作判断设备状态的依据。

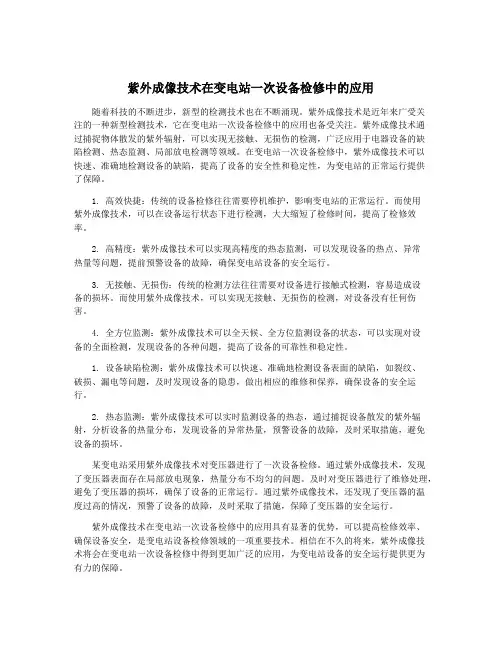

紫外成像技术在变电站一次设备检修中的应用随着科技的不断进步，新型的检测技术也在不断涌现。

紫外成像技术是近年来广受关注的一种新型检测技术，它在变电站一次设备检修中的应用也备受关注。

紫外成像技术通过捕捉物体散发的紫外辐射，可以实现无接触、无损伤的检测，广泛应用于电器设备的缺陷检测、热态监测、局部放电检测等领域。

在变电站一次设备检修中，紫外成像技术可以快速、准确地检测设备的缺陷，提高了设备的安全性和稳定性，为变电站的正常运行提供了保障。

1. 高效快捷：传统的设备检修往往需要停机维护，影响变电站的正常运行。

而使用紫外成像技术，可以在设备运行状态下进行检测，大大缩短了检修时间，提高了检修效率。

2. 高精度：紫外成像技术可以实现高精度的热态监测，可以发现设备的热点、异常热量等问题，提前预警设备的故障，确保变电站设备的安全运行。

3. 无接触、无损伤：传统的检测方法往往需要对设备进行接触式检测，容易造成设备的损坏。

而使用紫外成像技术，可以实现无接触、无损伤的检测，对设备没有任何伤害。

4. 全方位监测：紫外成像技术可以全天候、全方位监测设备的状态，可以实现对设备的全面检测，发现设备的各种问题，提高了设备的可靠性和稳定性。

1. 设备缺陷检测：紫外成像技术可以快速、准确地检测设备表面的缺陷，如裂纹、破损、漏电等问题，及时发现设备的隐患，做出相应的维修和保养，确保设备的安全运行。

2. 热态监测：紫外成像技术可以实时监测设备的热态，通过捕捉设备散发的紫外辐射，分析设备的热量分布，发现设备的异常热量，预警设备的故障，及时采取措施，避免设备的损坏。

某变电站采用紫外成像技术对变压器进行了一次设备检修。

通过紫外成像技术，发现了变压器表面存在局部放电现象，热量分布不均匀的问题。

及时对变压器进行了维修处理，避免了变压器的损坏，确保了设备的正常运行。

通过紫外成像技术，还发现了变压器的温度过高的情况，预警了设备的故障，及时采取了措施，保障了变压器的安全运行。

紫外成像技术在变电设备带电检测中的应用作者：唐铁英许杰陈悦来源：《数字技术与应用》2011年第05期摘要：本文从紫外成像技术的基本原理和技术特点出发，分析了影响紫外成像仪检测结果的主要因素，阐述了紫外检测电晕放电的诊断方法。

结合现场对多个变电所内电气设备放电检测的实际案例，根据不同电气设备，对放电现象进行了分类，并对引起设备电晕、电弧及局部放电的主要原因、关键部位及其可能带来的危害进行了分析，并给出了相应的检修处理建议，实际应用证明了该方法的有效性。

关键词：紫外成像变电设备电晕放电无损检测中图分类号：TM855文献标识码：A 文章编号：1007-9416（2011）05-0164-03电气设备紫外成像检测技术可以检测电晕放电和表面局部放电特性以及电力设备外绝缘状态和污秽程度，能够较明确的给出故障的属性、部位和严重程度，不需另备辅助信号源和各种检测装置为设备检修提供依据。

与其他检测手段相比，具有简单高效、直观形象，且不影响设备运行，安全方便的诸多优点，可以在电气设备多种缺陷和故障的检测中发挥积极作用。

目前，该技术已经在美国、英国、俄罗斯、日本、以色列、印度等许多国家得到了广泛的关注和应用。

现在国内已有多家电力有关部门和高校引进紫外成像仪，并正在积极开展紫外放电检测工作[1-2]。

1、紫外成像原理根据电力设备运行维护经验可以知道，高压导体粗糙的表面、终端锐角区域、绝缘层表面污秽区、高压套管及导体终端绝缘处理不良，以及高压导线断股、压接不良，绝缘体残缺、破损等有绝缘缺陷的电气设备，在高电压运行时，会因为电场集中而发生放电现象[3]。

在高压设备电气放电时，根据电场强度的不同，会产生电晕、闪络或电弧。

在放电过程中，空气中的电子不断获得和释放能量，而当电子释放能量（即放电），便会放出紫外线。

紫外线的波长范围是10nm~400nm，太阳光中也有紫外线，波长小于280nm的部分几乎全部被大气中的臭氧所吸收，称为“太阳盲区”，可以通过大气传输的是315nm~400nm的。

紫外成像技术分析应用摘要：本文阐述了紫外成像检测技术的工作原理及技术特点，并与传统的预防性试验、红外检测技术作了详细比较。

结合具体实例，对紫外成像检测技术在输变电设备上的实际应用作了详细分析，并分析了影响紫外成像检测结果准确度的因素。

在此基础上，指出了紫外成像检测技术在实际应用中尚需解决的问题，并明确了该技术今后的发展方向。

关键词：紫外成像；电力设备；放电检测随着电力系统的电网规模的不断扩大、电力负荷要求的不断提高，电力系统中使用的各种类型的高压设备的损坏、故障也不断增加，相应对预防性维护的要求也不断提高。

输供电线路和变电站配电等设备在大气环境下工作，在某些情况下随着绝缘性能的降低、出现结构缺陷，或表面局部放电现象，电晕和表面局部放电过程中，电晕和放电部位将大量辐射紫外线，这样便可以利用电晕和表面局部放电的产生和增强间接评估运行设备的绝缘状况和及时发现绝缘设备的缺陷。

目前，可用于诊断目的的放电过程的各种方法中，光学方法的灵敏度、分辨率和抗干扰能力最好。

即采用高灵敏度的紫外线辐射接受器，记录电晕和表面放电过程中辐射的紫外线，再加以处理、分析达到评价设备状况的目的。

预防，减少设备发生故障造成的重大损失，具有很大的经济效益。

一、原理在高压设备电离放电时，根据电场强度（或高压差）的不同，会产生电晕、闪络或电弧。

电离过程中，空气中的电子不断获得和释放能量。

当电子释放能量即放电时，会辐射出光波和声波，还有臭氧、紫外线、微量的硝酸等。

紫外成像技术，就是利用特殊的仪器接收放电产生的紫外线信号，经处理后成像并与可见光图像叠加，达到确定电晕的位置和强度的目的，从而为进一步评价设备的运行情况提供依据。

紫外线的波长范围是40～400nm，太阳光中也含紫外线，但由于地球的臭氧层吸收了部分波长的紫外线，实际上辐射到地面上的太阳紫外线波长大都在300nm 以上，低于300nm 的波长区间被称为太阳盲区。

图1 电磁光谱波长最新的紫外成像仪利用紫外线束分离器将输入的影像分离成两个部分。

紫外成像技术在电力设备检测中的应用及研究摘要：在电力设备的检测过程中紫外成像技术的应用可以有效对电气设备的电晕进行放电并对其表面进行局部放电，通常来说紫外成像技术的应用对于早期诊断电晕等微弱放电缺陷有着较好的应用效果并且能够及时地发现电力设备中隐藏的严重缺陷，从而将可能出现的风险与故障做到防患于未然同时能够有效提升促进电网运行的可靠性。

众所周知紫外成像技术最早出现于1981年并很快在电力系统中得到应用，目前我国许多电科院和供电局配备了该类仪器并且相关电力设备检测工作也得到了积极开展。

因此工作人员在电力设备检测过程中应当注重对紫外成像技术有着清晰的了解，并在此基础上通过紫外成像驾驶在电力设备的检测中的应用和研究促进电力系统整体水平的不断提升。

关键词：紫外成像技术；电力设备检测；应用；研究1紫外成像技术相关原理紫外成像技术通过电晕放电现象和其他局部化的放电现象的有效运用可以使带电体的局部电压应力超过临界值并会使空气发生游离而产生电晕放电现象。

在电力设备的运行过程中由于其经常会因为设计、制造、安装及维护等原因出现电晕现象、闪络现象与电弧现象，例如在放电过程中由于空气中的电子不断释放能量所以当电子释放能量时便会放出紫外线。

通常来说在在电力设备的电离放电时根据其电场强度的不同其产生的电晕、闪络或电弧也存在较大不同。

而紫外成像技术就是利用特殊仪器接收放电产生的紫外线信号并且经处理后成像并与可见光图像叠加从而有效达到确定电晕位置和电晕强度的目的，同时为进—步评价电力设备的整体性能和运行情况提供适当的依据。

除此之外，紫外成像技术的应用可以利用紫外线束分离器将输入的影像分离成两部分并将第一部分的影像传送到影像放大器上。

由于电晕放电会放射出波长大约230nm-405nln 的紫外线，而紫外成像技术的应用范围大多在240nm～280nm左右，因此较窄的波长范围产生的影像信号较为微弱，与此同时影像放大器的工作是将较为微弱的影像信号变为可视影像并且在没有太阳辐射的前提得到高清晰度的图像。

红外测温与紫外成像技术在变电运行中的应用作者：梁波来源：《科学导报·科学工程与电力》2019年第24期【摘; 要】近年来，在人们的日常生活中，电力系统具有十分重要的作用，所以对电力系统进行检修维修是十分重要的，也是电力行业日常工作之一。

在对电力运行系统检测维修时，是最为重要的一个环节。

在以往的变电运行检测维修时，需要停电进行检测，而采用红外测温技术之后，可以在变电运行时进行检测，从而找出变电运行中的问题所在，最终有效提高工作效率。

本文就对红外测温与紫外成像技术在变电运行中的应用措施进行深入探讨。

【关键词】红外测温;紫外成像;变电;应用随着我国电力行业的快速发展，对变电系统提出了更高的要求，因此变电设备的数量也在不断上升并导致变电系统的运行过程越来越复杂化，变电系统的故障发生概率也随之增加。

在变电运行中应用红外测温技术能够迅速检测出变电系统中的运行故障，并且在运用红外测温技术进行检测时不需要停电，这样可以在一定程度上提高变电运行的安全性和可靠性。

由于红外测温技术具备自身不停电、不接触等特点，因此其在变电系统的运行过程中得到了广泛应用，本文对红外测温技术进行详细分析。

1、红外测温技术概述1.1红外测温技术原理任何物体在运动过程中都会产生热辐射，而热辐射能够通过红外探测器识别出来。

因此在对变电站进行巡视的过程中，通过红外线的探测设备进行检测，并通过信号处理器以及红外探测装置具体判断设备温度产生的原因，从而进行故障处理。

1.2判断红外测温技术的方法在对变电站的巡视中采用红外测温技术后，对得出的设备温度进行判断是否符合标准。

电力部门通常是采用相对温差法、同类比较法和热谱图分析法进行判断，这三种方法都能够通过红外测温技术测量出的精确温度值与正常值之间进行比较，从而确定变电设备是否发生故障以及可能发生故障的原因，从而由维修的工作人员进行处理。

1.3红外测温技术的应用优势红外测温技术的优点有以下几点：首先，红外测温技术在测量时可以距离被检测物体非常远，而传统的测温检测通常是由工作人员人为接触完成，这在变电站尤其是高压线路的检测中显得尤其危险，而红外测温技术能够远距离对温度进行检测，不仅能够得出非常准确的温度数据，并且能够极大地保障工作人员的人身安全;其次，红外测温技术的测量精度非常高，这是传统的检测技术无法相比的。

紫外成像技术在变电站一次设备检修中的应用随着科技的不断进步，各行各业都在不断寻找新的技术手段来提高工作效率和检修质量。

在电力行业，变电站一次设备的检修是一项非常重要的工作，它直接关系到电网安全和电力设备的长期稳定运行。

而紫外成像技术的应用，为变电站一次设备的检修提供了全新的解决方案。

本文就将详细介绍紫外成像技术在变电站一次设备检修中的应用。

一、紫外成像技术概述紫外成像技术是一种利用红外、紫外等非常规光谱来进行成像的技术。

它通过检测被测体表面的紫外辐射能量，将辐射信号转换为可见图像，从而实现对被测体表面缺陷、热量分布等信息的检测和显示。

紫外成像技术可以突破一般光学成像技术的限制，可以在黑暗环境下进行成像，并且可以看清人眼无法看清的细微缺陷。

紫外成像技术在电力设备的检修中有着独特的优势和应用前景。

二、紫外成像技术在变电站一次设备检修中的应用1. 绝缘子检测变电站的绝缘子是非常重要的一次设备，但由于长期受到高压、高湿、高温等环境的影响，绝缘子很容易产生裂纹、击穿等缺陷，从而导致电力设备的故障。

传统的绝缘子检测方法需要关闭设备，人工进行目视检查，既耗时又费力，并且很难找出绝缘子的微小缺陷。

而使用紫外成像技术，可以在不关闭设备的情况下，通过红外摄像机对绝缘子进行成像，从而清晰地显示出绝缘子的表面裂纹、放电等缺陷。

这种无损检测方式不仅提高了检测的精度和效率，还可以大大减少变电站的停电时间和安全隐患。

2. 设备热效应分析变电站一次设备在运行过程中会产生大量的热量，而过高的温度会导致设备的绝缘层老化、绝缘击穿等故障。

传统的温度检测方法需要对设备进行接触式测温，不仅测量范围有限，而且需要停机进行测量，操作复杂且不安全。

而使用紫外成像技术，可以通过红外摄像机对设备表面进行热成像，清晰地显示出设备的热量分布情况，从而可以及时发现设备运行中的热效应问题，提前预防设备故障的发生。

这种无接触、实时、全面的热效应分析方式，大大提高了变电站一次设备的安全性和可靠性。

紫外成像技术在变电站一次设备检修中的应用摘要：运用紫外成像仪对变电站电气设备进行紫外放电强度检测可以及时发现设备缺陷和隐患,提高设备运行可靠性有效提高供电可靠性电气设备紫外放电检测技术可以检测电晕放电和表面局部放电特性以及电气设备外绝缘状态和污秽程度, 可以为设备状态检修提供依据, 为电气设备状态检修工作的开展奠定基础。

本文分析了紫外成像技术在变电站一次设备检修中的应用。

关键词：紫外成像技术；变电站一次设备检修；应用；变电站配电装置设备在大气环境下工作在运行时间较久后, 随着绝缘性能的降低出现结构缺陷或表面污秽和湿度的增加会产生电晕和表面局部放电现象引发设备事故, 影响电力系统安全稳定运行。

电晕和表面局部放电过程中电晕和放电部位将大量辐射紫外线这样便可以利用电晕和表面局部放电的产生和增强, 间接评估运行设备的绝缘状况和及时发现绝缘设备的缺陷。

一、紫外成像仪的技术特点紫外成像仪使用紫外光成像技术，可以直观形象地观察到放电的情况。

通过观察电晕产生的位置、形状、强度等，使现场人员能迅速准确地定位放电点的位置，并可通过数码技术来记录动态和静态图像。

对比相邻运行的相关设备的图像和该设备的历史记录图像，可以准确地判断运行设备的健康状况。

也可检测出设备及绝缘的早期故障和性能降低情况，从而提高电力系统运行的可靠性。

老化部件的早期检测可节约维修费用，使非计划的电力中断减少到最少，增加供电可靠性。

紫外成像仪有紫外线和可见光2个通道。

前者用于电晕成像；后者用于拍摄环境( 绝缘体、导线等) 图片。

当输变电设备周边的电场强度达到一定数值时，就会出现电晕现象。

一旦输变电设备出现电晕现象，则设备周边的空气就会发生电离现象。

电离会使空气中的电子从电场获取能量，并从激励状态变为以往稳态的电子能状态，进而通过电晕、火花放电和闪络等释放能量，辐射出紫外线光波。

紫外线图像和可见光图像可以同时生成，用于同时观察电晕和周围环境情况。

紫外成像检测设备的通道可分为紫外光和可见光两条通道。

探讨紫外成像技术在变电站一次设备检修中的应用摘要：在整个供电体系中，变电系统是确保电力正常供应的关键环节，因此，为了满足电力用户的用电需求，必须加强变电设备的故障检测及相关维修工作。

随着物理成像理论及配套技术的不断完善，紫外成像技术被广泛应用于供电系统的变电设备维修中。

本文详细论述了紫外成像技术的主要原理及其在变电设备维修中的应用价值，着重分析了紫外成像技术在具体变电设备故障检测及维修中的方式方法，并结合典型变电设备故障实例对具体的维修方式及故障处理效果进行了评价，初步论证了该技术在变电设备检修中的可行性。

此外，为变电设备的典型故障解决提供了实践参考。

关键词：紫外成像技术；变电设备；检修；实例分析1.紫外成像技术原理变电设备主要用于线路高低压切换，设备在使用过程中，时常出现高压开关柜穿柜套管绝缘不良的故障，进而出现弧光接地，从而引发设备烧损、爆炸等恶性事故。

由于变电设备缺陷，高压电流在接触不均匀变电设备时将出现局部放电问题，不同的电流强度将引发电晕、电弧及火球等各类不同程度灾害，其后果不堪设想，严重威胁了居民用电安全。

经典物理学指出，放电原理是空气中的分子在强电场作用下发生电离现象，空气分子从电能中获取能量，分子内电子在能量驱动下，从高能层级向低能层级跃迁，跃迁能量以紫外线形式释放，其波长介于23-40cm，而紫外线波长一般介于4-40cm；在自然界中，太阳辐射是紫外线的唯一来源，太阳辐射带来的紫外辐射波长均高于300nm，该辐射波长处于检测盲区内，考虑到跃迁带来的紫外线波长具有特异性和可探测性，可将上述特性应用于放电故障的检测中，从而提升检测的精度。

1.1 紫外成像技术的检测方式及原理考虑到太阳紫外线处于盲区内，因此，可选用紫外线成像设备在变电设备附近进行紫外线成像作业，为了保证紫外线波长的识别精度，特在成像仪外侧加设光源滤波器，尽可能捕捉到波长介于23-40cm的紫外线。

由于白天肉眼无法观察变电弧、电晕现象，采用紫外线成像设备，能实现对变电设备的全天候检测 [1]。

浅谈紫外成像仪检测技术在电力领域的应用上海日夜光电技术有限公司陈聚文 021-********一、背景简介紫外成像系统在输供电线路和变电配电等设备的电晕检测应用已经有十多年的时间,由早期只能夜间拍摄到太阳盲滤镜的出现让白天检测变成事实到现在发展到有多种包括机载、车载、火车载等合成系统,紫外成像技术确是有长足发展。

相比国外,国内在紫外方面的应用只有五,六年的经验,。

以下是笔者了解到的一些在国际上紫外成像系统的应用情况,让我们可以借鉴,以改进我们的紫外检测知识和技术,为输供电线路和变电配电的安全营运尽一点力量。

二、标准规范的发展紫外成像检测标准的制订一直是国内专家希望制订的规范。

有了规范此技术便可有效的广泛推广,避免各大用户错误使用和分析数据以致得出错误检测结果。

在定性上,目前的系统不论敏感度,可见光影像放大度等已经做得理想,已经可以很好的为电晕定性定位,从而确定电晕有没有在关键部分产生。

但对于那些已经确认了电晕在关键重要部件,是否需要立即维修还是可以等待,目前仍没有一套很好的导则。

美国EPRI导则目前是世界上最权威的紫外检测导引,在《架空输电线路电晕和电弧检测导则》和《变电站电晕和电弧检测指南》中罗列了一系列的例子来帮助用户分辨哪些电晕是关键性,哪些是无关痛养的,为电晕定性,但至于定量,目前仍没有一个解决方案。

这课题不但在国内,在国外也是非常热门,在美国,欧洲,以色列等地都有专家在研究解决方案。

经过数年的研究和资料搜集,美国和以色列的专家共同编写了一个简单的判定分级。

将光子数的强度分为3个等级: 高度集中(Highly Intense、中度集中(Medium Intense、轻度集中(Low Intense。

3个等级的判定和采取的措施请参照表一。

表一强度每分钟光子数代表行动高度集中大于5000 可以快速形成腐蚀或部件已严重损毁马上维修或更换有问题部件中度集中 1000-5000 有可能形成腐蚀或部件已有一定损毁定下维修或更换时间轻度集中小于1000 有可能缩短部件寿命或部件可能有轻微损毁继续留意电晕发展以上数据是经过多次在类似环境条件下检测而收集回来的。

红外测温与紫外成像技术在变电运行中的应用摘要：随着我国电力行业的快速发展，对变电系统提出了更高的要求，因此变电设备的数量也在不断上升并导致变电系统的运行过程越来越复杂化，变电系统的故障发生概率也随之增加。

在变电运行中应用红外测温技术能够迅速检测出变电系统中的运行故障，并且在运用红外测温技术进行检测时不需要停电，这样可以在一定程度上提高变电运行的安全性和可靠性。

由于红外测温技术具备自身不停电、不接触等特点，因此其在变电系统的运行过程中得到了广泛应用，本文对红外测温与紫外成像技术进行详细分析。

关键词：红外测温；紫外成像技术；变电运行应用前言：红外测温技术能够在不接触电力设备的情况下检测出变电运行中的故障，大大提高检测工作的效率。

介绍了红外测温技术的工作原理和特点，并对其在变电运行中的具体应用进行了分析。

1电力设备发热的主要原因1.1电流制热型就电流制热型而言，总成电力设备发热最为主要的原因在于线路和设备经过长期的运行和应用，在受到外界因素的影响之下，电力接头的绝缘设备失效，电线暴漏在空气当中，进而引起设备有发热的情况出现。

从另一个角度来讲，电气接头由于接触情况不佳，电阻也随之增加，进而增加了电力设备的发热程度。

此类由于电流所引起的电阻增加，进而使设备发热的情况为电流制热型。

1.2电压制热型从表面上来看，这种情况主要是由于电压问题所引起的电力设备发热。

在高压电力设备内部，由于绝缘设备的密闭程度偏低，使设备出现不同程度的受潮情况。

或者是由于电力设备经过长时间的運行和应用，经过摩擦起热而造成的绝缘材料及相关的介质受到损耗，和电压呈一定的正比关系，与电力设备当中经过的电流大小无关。

1.3其他制热型除了上述的两种因素，还有一些其他原因也会引起电力设备出现发热的状况。

从总体的角度来讲，主要包括部分高压设备由于在结构设计工作的过程当中存在不合理的情况，使之运行状态异常，存在着一定程度的漏磁现象，进而会使电力设备当中的铁芯有出现发热。
