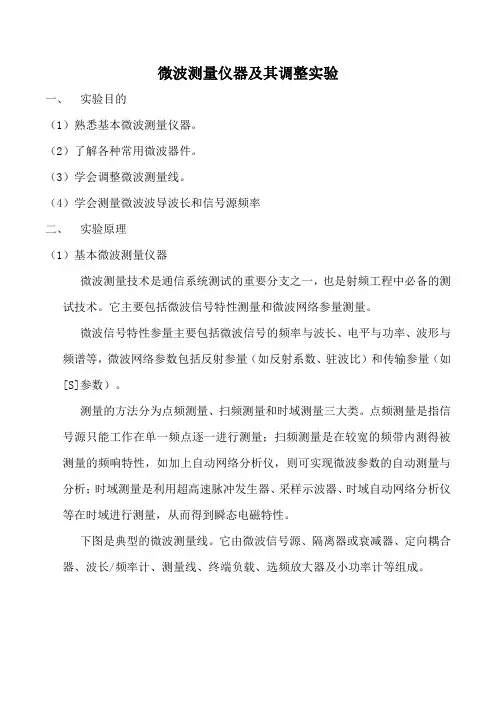

微波测量仪器及其调整实验一、实验目的(1)熟悉基本微波测量仪器。
(2)了解各种常用微波器件。
(3)学会调整微波测量线。
(4)学会测量微波波导波长和信号源频率二、实验原理(1)基本微波测量仪器微波测量技术是通信系统测试的重要分支之一,也是射频工程中必备的测试技术。
它主要包括微波信号特性测量和微波网络参量测量。
微波信号特性参量主要包括微波信号的频率与波长、电平与功率、波形与频谱等,微波网络参数包括反射参量(如反射系数、驻波比)和传输参量(如[S]参数)。
测量的方法分为点频测量、扫频测量和时域测量三大类。
点频测量是指信号源只能工作在单一频点逐一进行测量;扫频测量是在较宽的频带内测得被测量的频响特性,如加上自动网络分析仪,则可实现微波参数的自动测量与分析;时域测量是利用超高速脉冲发生器、采样示波器、时域自动网络分析仪等在时域进行测量,从而得到瞬态电磁特性。
下图是典型的微波测量线。
它由微波信号源、隔离器或衰减器、定向耦合器、波长/频率计、测量线、终端负载、选频放大器及小功率计等组成。
(2)常用微波器件简介微波器件的种类很多,下面主要介绍实验室里常见的几种器件:①检波器②E-T接头③H-T接头④双T接头⑤波导弯曲⑥波导开关⑦可变短路器⑧匹配负载⑨吸收式衰减器⑩定向耦合器⑪隔离器(3)微波测量线的调整1.微波测量系统组成2.测量线的调整①将信号源设置在内调制状态,选择工作频率在10GHZ,将衰减器调整到合适的位置。
②开槽测量线是指在波导宽边中央开一条狭窄的槽缝,在其中放一个可以沿槽移动 的探针与波导中的电场耦合,并经检波二极管输出低频1kHz 信号送人选频放大器输 出指示。
为了保证输出有两处可以调整:探针深度调整和耦合输出匹配调整,探针 深度既不能太深,影响波导内场分布,也不能太浅,否则耦合输出太弱。
③反复调整输出衰减器、探针位置、探针耦合匹配、选频放大器灵敏度,使测量线 工作在最佳状态。
(4)用测量线测波导波长和信号源频率测量线的基本测量原理是基于无耗均匀传输线理论。
微波暗室测量方法我折腾了好久微波暗室测量方法,总算找到点门道。
我一开始弄这个的时候,那真是瞎摸索。
就知道要测量微波之类的东西得在这个暗室里面搞,但是咋搞呢?我先来说说这个设备的摆放吧。
这个设备的位置可重要了,我刚开始没注意,就随随便便地把那些测量仪器放在暗室里,结果测出来的数据那叫一个乱。
就好像你炒菜,调料乱放,炒出来的菜肯定不好吃。
后来我就参考手册,把仪器放在一个相对稳定的平台上,而且要远离那些可能会干扰信号的东西,这就像你睡觉的时候,得找个安静的地方一样。
测量的时候,校准这一步也是个大问题。
我试过一种方法,以为按照常规的仪器校准流程就可以了,但是不行啊。
在微波暗室里,好像有一些特殊的地方。
比如说校准的频率范围设置,我一开始没设置对,太宽了可能,测出来的数据偏差很大。
后来经过不断地试验,我发现要根据你实际测量的信号频率,很精准地来设定校准频率范围。
这就好比你要开锁,你得找对钥匙的形状,不能乱捅一样。
还有这个暗室的环境稳定也很重要。
我记得有一次测量的时候,应该是暗室的温度波动有点大,可能是哪里的空调出问题了。
我当时还奇怪呢,数据为什么老是飘忽不定。
后来才知道,哪怕一点点温度的变化,都可能影响测量结果。
就像水在不同温度下密度不一样似的,微波在不同温度环境下的传播也会受到影响。
说到接收天线的管理,我也走了不少弯路。
我开始就把天线放那,也没仔细检查天线的角度和方向,以为差不多就行,结果发现测量的数据不准确。
后来我发现,每次测量前,都得仔细调整天线的指向,要正对着你要测量的信号源方向,而且角度的偏差要尽可能小。
这就好像你拍照,你镜头不对准要拍的东西,拍出来的照片肯定不是你想要的。
我到现在也不敢说我完全掌握了微波暗室测量方法。
但是通过这些经历,我就想告诉大家,一定要慢慢来,每一步都仔细对待,有手册就多看看手册。
遇到问题不要怕,多尝试一些不同的设置和调整,慢慢就会找到适合自己的测量方法了。
总之一句话,细节决定成败,在微波暗室测量这个事儿上是再正确不过了。

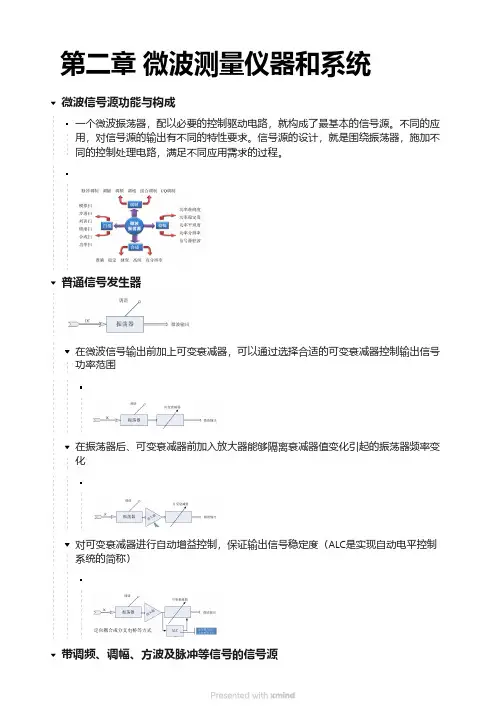

第二章微波测量仪器和系统
