3.1PLC梯形图的三种顺序控制设计法PLC以其独特的长处,已经在现今各个领域中取得了普遍的应用,尤其是在组合机床的自动化改造中。
在改造的进程中,主要涉及到PLC硬件的设计和软件的设计, 其中软件的设计主如果编程语言的设计。
PLC常常利用的编程语言有梯形图语言、助记符(指令表)语言、功能块图语言、顺序功能图语言、高级编程语言等。
但利用最普遍的是梯形图语言。
梯形图语言的设计方式很多,主要有经验设计法、翻译法和顺序控制设计法。
用经验设计法和翻译法设计梯形图时,没有一套固定的方式和步骤可以遵循,特别是在设计机床复杂控制系统的梯形图时,常要用大量的中间单元来完成记忆、连锁和互锁的功能,需要考虑的因素很多。
另外,用此方式设计的梯形图很难阅读,给系统的维修和改良带来很大困难。
而用顺序控制设计法设计梯形图,却有必然的规律可循,程序的阅读和改良也比较容易,可以大大提高设计的效率。
本文主要以西门子公司S7 - 200 PLC为例来介绍PLC梯形图的三种顺序控制设计法,并对其进行比较分析,总结其特点。
顺序控制与顺序功能图概述:顺序控制是依照生产工艺预先规定的顺序,在不同的输入信号作用下,按照内部状态和时间的顺序,使生产进程中的每一个执行机构自动有步骤地进行操作。
在利用顺序控制设计法设计梯形图时,首先要按照系统的工艺进程,设计出顺序功能图,然后按照顺序功能图编写出梯形图。
顺序功能图( Sequential Function Chart简称SFC)是描述控制系统的控制进程、功能和特性的一种图形,是设计PLC的顺序控制程序的主要工具。

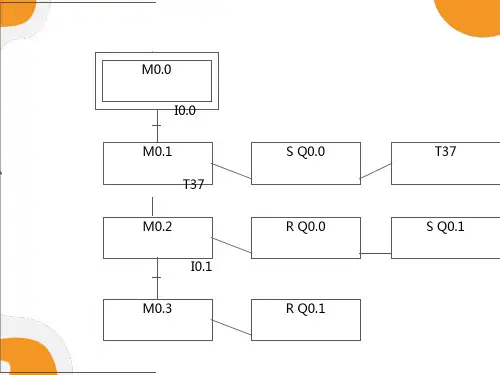

它主要由步、动作、转换、转换条件、有向连线组成(如图1所示) 。
在顺序功能图中,步表示将一个工作周期划分的不同持续阶段,当转换实现时,步便变成活动步,同时该步对应的动作被执行。
转换实现的条件是前级步为活动步和转换条件取得知足,二者缺一不可。
咱们在进行顺序功能图的具体设计时,必需要注意:顺序功能图中必需有初始步,如没有它系统将无法开始和返回;两个相邻步不能直接相连,必需用一个转换条件将它们分开;应按照不同的控制要求,合理选择功能图的单行序列、选择序列、并行序列三种不同结构(如图2所示) ;设计的顺序功能图必需要由步和有向连线组成闭合回路,使系统能够多次重复执行同一工艺进程,不出现中断的现象。
