毕业设计（论文）-甲醇精馏再沸器设计1. 引言甲醇是一种广泛应用的有机化合物，在医药、化工等领域有着重要的用途。
甲醇的精馏过程是其中一种重要的分离方法，而再沸器作为精馏塔中的核心设备之一，对甲醇的分离效果有着重要影响。
本文旨在设计一个高效的甲醇精馏再沸器，提高甲醇的纯度和回收率。
2. 再沸器的作用和原理再沸器是精馏塔中的重要设备，其主要作用是将下塔的部分液体再次蒸发，并与上塔的汽液混合，增加塔内气液交换，从而提高分离效果。
再沸器一般为一个闭式容器，内部有加热元件，通过加热使液体蒸发并与塔内气相充分接触，以提高传质效果。
3. 设计要求甲醇精馏再沸器的设计要求如下：3.1 蒸发效率要高再沸器的主要作用是将下塔液体再次蒸发，因此其蒸发效率直接影响到分离效果。
设计中需要选择适当的加热元件和控制方法，确保再沸器蒸发效率高。
3.2 控制温度稳定由于甲醇的物性随温度变化较大，再沸器需要能够精确控制温度。
设计中需要选择合适的温度传感器和控温装置，以保证再沸器内的温度稳定在设定值附近。
3.3 与精馏塔连接紧密再沸器需要与精馏塔进行紧密连接，以确保液体的顺利转移和气液的有效交换。
设计中需要考虑再沸器与精馏塔的连接方式和密封性，以避免泄漏和传质效果不佳的问题。
4. 设计方案根据以上设计要求，本文设计了以下甲醇精馏再沸器方案：4.1 加热元件选择考虑到加热速度和控制精度，本设计采用电加热元件作为加热源。
电加热元件有较快的升温速度和较高的温度控制精度，能够满足再沸器的要求。
4.2 温度传感器和控温装置选择本设计选择了Pt100温度传感器作为温度测量元件，它具有较高的测量精度和稳定性。
控温装置采用PID控制算法，根据传感器测量到的温度值与设定值的偏差，调节加热元件的加热功率，以达到控制温度稳定的效果。
4.3 连接方式和密封性设计再沸器需要与精馏塔进行紧密连接，以确保气液的有效交换。
设计中采用法兰连接方式，并在连接处设置密封垫圈，以保证连接的密封性。
立式虹吸再沸器工艺设计设计一台立式热虹吸再沸器，以前塔顶蒸汽冷凝为热源，加热塔底釜液使其沸腾。
前塔顶蒸汽组成：乙醇0.12，水0.88，均为摩尔分数，釜液可视为纯水。
具体条件及物性如下前言能源是国民经济和社会发展的重要物质基础。
我国资源总量较为丰富，但人均占有资源相对不足，能源和其它重要矿产资源的人均占有量仅为世界平均水平的一半。
化学工业在整个国民经济体系中占有相当重要的地位，其发展速度和水平直接制约着其它许多部门的发展;同时，化学工业又是能源消耗较多的部门，化学工业消耗的各种能源约占全国能源产量的9%，占全国工业耗能的23%。
目前，日趋严峻的资源、环境和安全约束以及市场竞争的压力，要求化学工业必须利用当今先进的技术，改善生产和管理，以实现更高效、低耗、清洁和安全的生产。
在石化企业中，再沸器是精馏塔的重要辅助设备之一，它提供了精馏过程所需的热量，其节能潜力非常大。
再沸器设计的好坏，操作正常与否，直接影响着精馏塔的分离效果。
为了有效的利用能源，对再沸器正确的选择和设计就显得十分重要。
流态化是一门旨在强化颗粒与流体之间接触和传递的工程技术。
近年来，由于生产实际需求的推动，流态化技术得到新的发展，取得的成果越来越多，其优点越来越为人们所认识，并且己经成为引人注目的前沿研究领域。
另外，在化工过程设计中，要应用到大量的基础物性数据。
开发一个数据库，包含这些基本的物性数据或者计算方法，在这些化工过程的设计中，就可以直接从数据库中查取有关的数据，省去烦琐的物性查取和计算的过程，简化设计，因此也是一项十分有意义的工作。
2立式热虹吸再沸器简介：热虹吸再沸器在化学工业中有非常广泛的应用，它具有非常高的传热系数，并且不需要泵来推动工艺流体的循环，从而使得设备费降低。
但是因为在热虹吸再沸器中流体流动和传热之间紧密相关，其设计过程十分复杂，要考虑到许多相关的因素，一般首先要根据工艺要求，同时考虑一些细节因素，选择再沸器的类型此基础上选择压力平衡计算式和传热计算式，进行工艺设计。
酒精回收装置再沸器的设计作者姓名姚来金专业过程装备与控制工程指导教师姓名史岩彬专业技术职务副教授目录摘要 (1)第一章☆☆☆☆ (2)1.1☆☆☆ (3)摘要（内容采用小四号仿宋体）关键词：(小四号、黑体、加黑、顶格)（内容采用小四号、仿宋体、接排、各关键词之间有2个空格）ABSTRACT（内容采用小四号Times New Roman字体）Key words：(小四号、Times New Roman、黑体、加黑、顶格)（内容采用小四号、Times New Roman字体、接排、各关键词之间有1个空格及分号）第一章再沸器的设计1.1概述酒精回收装置是酒精蒸馏后的醪液再次的回收利用，以达到节约成本、生产高效、减少浪费为目的，倡导低碳生产。
再沸器（也称重沸器）顾名思义是使液体再一次汽化。
它的结构与冷凝器差不多，不过一种是用来降温，而再沸器是用来升温汽化。
再沸器多与分馏塔合用：再沸器是一个能够交换热量，同时有汽化空间的一种特殊换热器。
在再沸器中的物料液位和分馏塔液位在同一高度。
从塔底线提供液相进入到再沸器中。
通常在再沸器中有25-30%的液相被汽化。
被汽化的两相流被送回到分馏塔中，返回塔中的气相组分向上通过塔盘，而液相组分掉回到塔底。
由于静压差的作用，塔底将会不断补充被蒸发掉的那部分液位。
目前国内外再沸器的选用原则是:工程上对再沸器的基本要求是操作稳定、调节方便、结构简单、加工制造容易、安装检修方便、使用周期长、运转安全可靠，同时也应考虑其占地面积和安装空间高度要合适。
下面是几种常见的再沸器介绍⑴.立式热虹吸再沸器是利用塔底单相釜液与换热器传热管内汽液混合物的密度差形成循环推动力，构成工艺物流在精馏塔底与再沸器间的流动循环。
这种再沸器具有传热系数高，结构紧凑，安装方便，釜液在加热段的停留时间短，不易结垢，调节方便，占地面积小，设备及运行费用低等显著优点。
但由于结构上的原因，壳程不能采用机械方法洗涤，因此不适宜用于高粘度或较脏的加热介质。
再沸器的设计一、设计条件以在五个大气压下（0.5Mpa ）的饱和水蒸汽作为热源。
设计条件如下：（1）管程压力、、管程压力(以塔底压力计算)：MPa KPa P w 12.0120217.03.105==⨯+=（2）将釜液视为纯氯苯，在釜底压力下，其沸点：根据安托因公式：tB CA p +-=log 查资料得：A=9.25 B=225.69 C=1516.04则有： 69.22504.1516)1012.0log(b 6+-⨯t⇒ b t =137.8℃（3）再沸器的蒸发量由于该塔满足恒摩尔流假设，则再沸器的蒸发量：h kg VM D b /61.1086461.11242.282=⨯==（4）氯苯的汽化潜热常压沸点下的汽化潜热为35.3×103KJ/Kmol （即为313.5KJ/kg ）.纯组分的汽化潜热与温度的关系可用下式表示：38.01238.012⎪⎪⎭⎫⎝⎛--=t t t t rr c c (t c=359.2℃)其中8.1372==b t t ℃,8.1311=t ℃,KJ/kg 5.3131=r ,则：KJ/kg 3.3105.3138.1312.3598.1372.35938.038.02=⎪⎭⎫ ⎝⎛--=r二、工艺结构尺寸的估算 （1）、计算传热速率QW 103647.93600/10003.31061.108645⨯=⨯⨯==b b r D Q(2)、计算传热温差△t m△t m =T -t b =151.7-137.8=13.9℃(3)、假定传热系数K依据壳程及管程中介质的种类，按竖直管式查表，从中选取K =800W/（m 2.k ） (4)、计算传热面积A p25p m 84=9.138********.9tm ⨯⨯=∆⋅=K Q A （5）、传热管规格选为Φ25mm ×2mm,L =4000mm,按正三角形排列，则传热管的根数为（根）2684025.014.384=⨯⨯=L d A N o Tπ （6）、壳体直径按3.4.3.2节中介绍的方法求取壳体直径。

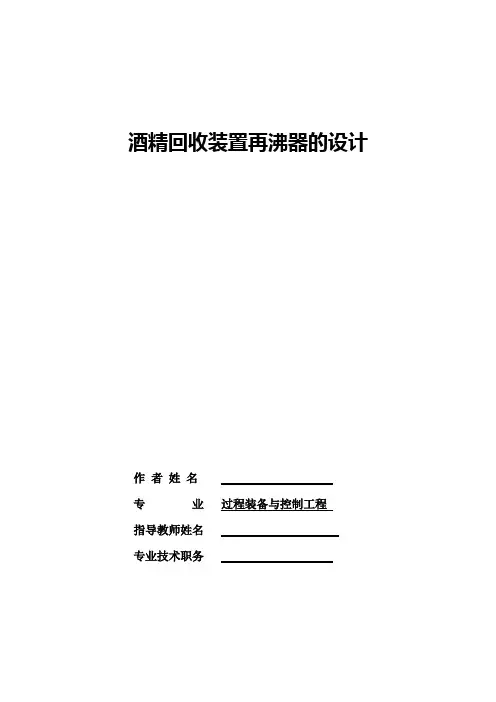

酒精回收装置再沸器的设计作者姓名专业过程装备与控制工程指导教师姓名专业技术职务目录摘要 (1)第一章☆☆☆☆ (2)1.1☆☆☆ (3)摘要（内容采用小四号仿宋体）关键词：(小四号、黑体、加黑、顶格)（内容采用小四号、仿宋体、接排、各关键词之间有2个空格）ABSTRACT（内容采用小四号Times New Roman字体）Key words：(小四号、Times New Roman、黑体、加黑、顶格)（内容采用小四号、Times New Roman字体、接排、各关键词之间有1个空格及分号）第一章再沸器的设计1.1概述酒精回收装置是酒精蒸馏后的醪液再次的回收利用，以达到节约成本、生产高效、减少浪费为目的，倡导低碳生产。
再沸器（也称重沸器）顾名思义是使液体再一次汽化。
它的结构与冷凝器差不多，不过一种是用来降温，而再沸器是用来升温汽化。
再沸器多与分馏塔合用：再沸器是一个能够交换热量，同时有汽化空间的一种特殊换热器。
在再沸器中的物料液位和分馏塔液位在同一高度。
从塔底线提供液相进入到再沸器中。
通常在再沸器中有25-30%的液相被汽化。
被汽化的两相流被送回到分馏塔中，返回塔中的气相组分向上通过塔盘，而液相组分掉回到塔底。
由于静压差的作用，塔底将会不断补充被蒸发掉的那部分液位。
目前国内外再沸器的选用原则是:工程上对再沸器的基本要求是操作稳定、调节方便、结构简单、加工制造容易、安装检修方便、使用周期长、运转安全可靠，同时也应考虑其占地面积和安装空间高度要合适。
下面是几种常见的再沸器介绍⑴.立式热虹吸再沸器是利用塔底单相釜液与换热器传热管内汽液混合物的密度差形成循环推动力，构成工艺物流在精馏塔底与再沸器间的流动循环。
这种再沸器具有传热系数高，结构紧凑，安装方便，釜液在加热段的停留时间短，不易结垢，调节方便，占地面积小，设备及运行费用低等显著优点。
但由于结构上的原因，壳程不能采用机械方法洗涤，因此不适宜用于高粘度或较脏的加热介质。

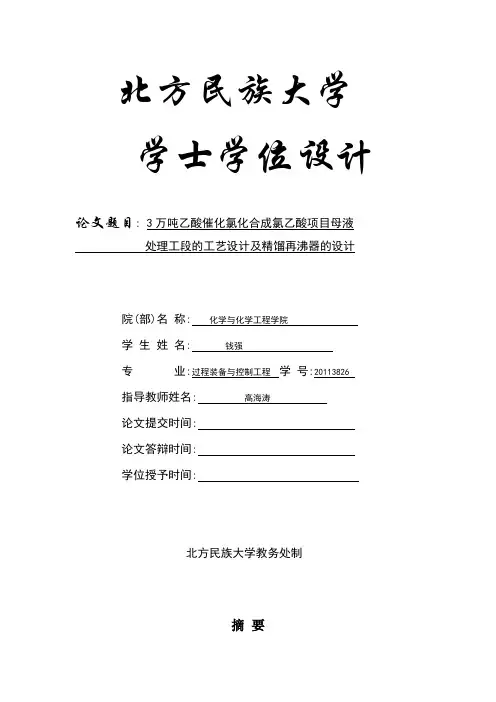

北方民族大学学士学位设计论文题目: 3万吨乙酸催化氯化合成氯乙酸项目母液处理工段的工艺设计及精馏再沸器的设计院(部)名称: 化学与化学工程学院学生姓名: 钱强专业:过程装备与控制工程学号:20113826指导教师姓名: 高海涛论文提交时间:论文答辩时间:学位授予时间:北方民族大学教务处制摘要本文是对年产3万吨氯乙酸的母液工段进行了工艺设计。
简单介绍了氯乙酸工段的生产方法、原理、工艺流程、对主要参数等进行了设计及计算。
通过对原料、母液的性质分析以及生产原理的掌握和了解，制定出合理的生产方案和工艺流程。
根据3万吨乙酸原料，乙酸合成氯乙酸的反应中母液含量只有乙酸的10%-12%，得到母液的年处理量只有2400吨。
得出进料量的流量5.597kg/h,通过查《化学物性手册》得到各个物质的物性参数，经过各工段的物料衡算得到各工段的进口和出口气体的流量和组成，完成工艺段的设计。
精馏再沸器进口气体COOH含量为10%-20%,一氯乙酸的含量在流量为 5.597kg/h,混合气体中CH325%-40，二氯乙酸的含量在30%-40%，进而根据精馏再沸器的物料衡算和吸收过程的物料衡算得到精馏再沸器相关数据，然后通过查国标确定了再沸器附件的尺寸，而且根据国标中的相关规定确定了结构之间的焊接形式。
最后根据国标中的相关规定，在宁夏地区使用时，确定地震载荷、风载荷作用下地震和风的各项参数，并且按照国标进行塔材料和厚度的确定以及强度的校核计算，得到合适的结果。
关键词：乙酸，氯乙酸，再沸器，物料衡算，国标前言氯乙酸又名一氯醋酸，分子式C2H3ClO2，其是双官能团化合物，为无色或淡黄色结晶，有刺激性气味，沸点（760mmHg）-188℃，折射率1.4330(60℃)，熔点：61～63℃，有腐蚀性，水溶液呈酸性反应。
氯乙酸易潮解，易溶于水、醇、苯、氯仿和醚等。
在25℃水100g时溶解度为510g，在100g甲醇中溶解度为350g。
目录目录 (1)精馏塔再沸器工艺课程设计 (2)1.设计任务及设计条件 (2)2.方案论证 (2)3.估算设备尺寸 (3)4.传热系数校核 (3)5.循环流量校核 (7)6.设计结果汇总 (12)7.工艺流程图 (13)8.带控制点的工艺流程图 (13)精馏塔再沸器工艺设计1.设计任务及设计条件(1) 设计任务：精馏塔塔釜，设计一台再沸器(2) 再沸器壳层和管层的设计条件：潜热γ0=812.24kJ/kg 热导率λ=0.023W/(m•K)粘度=0.361mPa•s 密度ρ0=717.4kg/m3管层流体83℃下的物性数据：潜热γi=31227.56kJ/kg 液相热导率λi=0.112 W/(m•K)液相粘度=0.41 mPa•s 液相密度=721 kg/m3液相定压比热容=2.094kJ/(kg•K)表面张力=1.841×10-2N/m汽相粘度=0.0067 mPa•s 汽相密度=0.032 kg/m3蒸汽压曲线斜率(Δt/Δp)s=2.35×10-3m2•K/kg2.方案论证立式热虹吸再沸器是利用塔底釜液与换热器传热管内汽液混合物的密度差形成循环推动力，使得釜液在精馏塔底与再沸器间流动循环。
立式热虹吸再沸器具有传热系数高，结构紧凑，安装方便，釜液在加热段的停留时间短，不易结垢，调节方便，占地面积小，设备及运行费用低等显著优点。
由于结垢原因，壳层不能采用机械方法清洗，因此壳层不适宜用高黏度或较脏的加热介质，本设计中壳层介质为乙醇蒸汽，较易清洗。
3.估算设备尺寸计算热流量Φ为 )(1038.33600/100024.81215005W q b mb ⨯=⨯⨯==Φγ计算传热温差m t ∆为(11583)(8583)10.82()(11583)(8583)m t K Ln ---∆==-- 假设传热系数K=XX ，估算传热面积A p 为拟用传热管规格230⨯φ，管长L=3000m ，计算总传热管数N TN T =1006303.014.334.2840=⨯⨯=L d A pπ 若将传热管按正三角形排列，则可用N T =3a(a+1)+1，b=2a+1，D=t(b-1)+（2~3）d 0计算壳径D 为 D=32×(37-1)+3×30≈1400mm取管程进口管径Di=250mm ，出口管直径D 0=600mm 。
