霍尔效应实验方法

霍尔效应实验原理霍尔效应是指当电流通过一块导体时，如果该导体处于垂直于电流方向的磁场中，就会在导体的一侧产生电势差。

这个现象被称为霍尔效应，是电磁学中的重要实验之一。

霍尔效应实验可以通过以下步骤进行：实验器材：1.霍尔片：一块常用的霍尔效应实验器件，通常由硅材料制成。

2.磁场源：提供一个恒定且较强的磁场，可以使用恒流电磁铁或永磁体等。

3.电流源：提供一个恒定的电流，可以使用恒流源等。

实验步骤：1.将霍尔片固定在实验台上，使其垂直于磁场方向。

2.连接电流源的正极和负极分别与霍尔片的两端电极相连，确保电流通过霍尔片。

3.打开磁场源，产生一个恒定且较强的磁场，使之垂直于霍尔片。

4.通过电流源调节电流的大小并记录下来，可以采用恒流源来确保电流的稳定。

5.使用电压表测量霍尔片的输出电压，注意将电压表的正负极正确接入。

6.随着电流的变化，记录不同电流下的霍尔片输出电压。

实验结果：在实验过程中，可以观察到以下现象：1.当电流通过霍尔片时，霍尔片的一侧产生了电势差，即霍尔电压。

2.霍尔电压与电流成正比，电压的大小与电流的大小相关。

3.霍尔电压的正负取决于磁场的方向，电压的极性与电流方向和磁场方向有关。

实验原理：霍尔效应的实验原理可以解释为以下几点：1.当电流通过霍尔片时，由于洛伦兹力的作用，电子受到一个向一侧偏转的力，导致电子堆积在一侧，产生电势差。

2.霍尔电势差与电流强度成正比，与电子的带电量和速度有关。

3.磁场的方向决定了电势差的极性，不同方向的磁场会导致不同方向的电势差。

实验应用：霍尔效应在实际应用中具有重要的意义，例如：1.霍尔效应被应用于磁场传感器中，用于检测和测量磁场强度和方向。

2.在电子学中，霍尔片被用作开关和传感器，用于检测和控制电流。

3.霍尔效应也广泛应用于研究材料的电子结构和电导性等性质。

总结：霍尔效应实验通过观察电流通过霍尔片时产生的电势差，揭示了电流、磁场和电压之间的相互关系。

实验结果可以用来验证霍尔效应的存在，以及探究电流和磁场对导体的影响。

霍尔效应实验方法
温馨提示：文档内容仅供参考
霍尔效应是指当电流通过导体时，垂直于电流方向施加一个磁场时，在导体两侧会产生一个横向电势差，这个现象称为霍尔效应。

霍尔效应实验可以通过以下方法进行：
材料准备：
霍尔元件：一块具有霍尔效应的半导体材料，如硅、镓等。

电源：提供电流的直流电源。

磁体：产生磁场的磁体，可以是永磁体或电磁体。

电压测量仪：用于测量霍尔元件两侧的电势差。

实验步骤：
将霍尔元件固定在实验台上，并连接电源和电压测量仪。

将电流源与霍尔元件的两端相连，确保电流通过霍尔元件。

调节电流源的电流值，并记录下来。

打开磁体，使其磁场垂直于电流方向，并在霍尔元件两侧产生磁场。

使用电压测量仪测量霍尔元件两侧的电势差（霍尔电压）。

改变磁场的强度，重复步骤5，记录不同磁场强度下的霍尔电压
值。

改变电流值，重复步骤5和6，记录不同电流和磁场条件下的霍尔电压值。

实验注意事项：
确保实验台面整洁，避免杂物干扰实验结果。

确保电流和电压测量仪的连接正确可靠。

磁场应垂直于电流方向，避免斜向或平行的磁场干扰结果。

记录实验数据时要准确、清楚，并注意单位的一致性。

通过以上实验步骤和注意事项，你可以进行霍尔效应的实验，并获得霍尔电压随电流和磁场的变化关系。

霍尔效应的研究实验报告实验报告：霍尔效应的研究摘要：本实验通过测量铜箔和σ-Fe薄膜的霍尔效应，研究磁场下的电子运动和磁场效应。

实验结果表明，在磁场的作用下，霍尔电阻Rxy的大小与电流I的正向方向、磁感应强度B及样品厚度d有关，且与样品材料的导电性质、载流子浓度n、载流子类型p、n有关。

引言：霍尔效应是指在外加磁场下，垂直于电流方向的方向会发生电势差，这种电势差所对应的电阻称为霍尔电阻。

该现象广泛应用于电子学、材料科学等领域。

本实验旨在通过实验验证霍尔效应，并深入研究磁场对电子运动和电阻的影响。

实验步骤和方法：1.制备实验样品：分别用化学方法制备铜箔和σ-Fe薄膜样品。

2.测量实验样品的电阻率：用四端子法测量样品的电阻率ρ。

3.测量霍尔效应：在磁场作用下，用直流电流源给样品加电流I，并在样品表面检测到的霍尔电势差UH作为其霍尔电阻Rxy。

4.测量实验数据：通过数据处理对实验结果进行定量分析，并进行结果分析与比较。

结果：1.铜箔和σ-Fe薄膜样品的电阻率分别为2.5×10-8 Ω·m和2.0×10-7 Ω·m。

2.在外加磁场下，两种材质的霍尔电势差UH分别变化，随磁感应强度B增大而增大。

霍尔电阻Rxy的大小与磁场强度B、电流I梦想方向、样品厚度d、载流子密度n和载流子类型p、n有关。

3.样品材质、载流子密度n、载流子类型p、n对样品的Rxy和UH的大小都有一定影响，导电性质较差、载流子密度较低的材料霍尔效应较小。

分析：1.样品的电阻率与样品材质的导电性质有关，样品的Rxy和UH与样品材料及其性质有关。

2.载流子密度n是决定材料电导率的关键因素之一，导电性质优越的材料，其载流子密度较高，霍尔电阻和霍尔电势差都会增大。

3.磁感应强度B的增大清楚样品中载流子受到的场强增大，样品中的霍尔电阻和霍尔电势差增大。

结论：本实验研究了霍尔效应的特性及其与样品的相关性，结果表明，在外加磁场下，铜箔和σ-Fe薄膜均出现了霍尔效应，其相应的霍尔电阻和霍尔电势差都与材料性质、载流子密度、磁感应强度等因素有关。

霍尔效应实验原理霍尔效应是一种基于自然界中存在的霍尔电场的物理现象。

这个效应被发现于19世纪60年代，它的原理可以被广泛应用于测量电流、磁场和材料特性等领域。

本文将介绍霍尔效应的实验原理，并解释其应用和实验步骤。

一、实验原理霍尔效应是指当在导体中通过电流时，如果该导体处于磁场中，则会在导体两侧产生电位差。

这个电位差被称为霍尔电压，它与电流、磁场以及材料特性之间存在一定的关系。

实验中，我们使用一块具有霍尔效应的导体样品，将其置于一个磁场中，并通过导体施加一定大小的电流。

随着电流通过导体，霍尔电场会导致在导体两侧产生电势差。

这个电势差可以通过使用霍尔电势差测量装置进行测量，并由此得出霍尔系数和导体的特性。

二、实验设备和材料为了进行霍尔效应实验，我们需要准备以下设备和材料：1. 一块具有霍尔效应的导体样品（例如硅片）；2. 磁场产生器（例如电磁铁）；3. 不锈钢夹持器用于在样品上施加电流；4. 霍尔电势差测量装置（例如霍尔电压计）；5. 电流源（例如直流电源）；6. 笔记本电脑或数据记录仪。

三、实验步骤下面是进行霍尔效应实验的基本步骤：1. 将导体样品固定在一个稳定的位置，并确保它与磁场产生器之间的距离足够近；2. 使用不锈钢夹持器将电流引线连接到样品上的两个接点；3. 将霍尔电势差测量装置的电极放在样品两侧，并将其连接到笔记本电脑或数据记录仪上；4. 打开磁场产生器，并调节磁场的大小和方向；5. 打开电流源，使一定大小的直流电流通过样品；6. 记录测量装置上显示的霍尔电势差值，并随着磁场和电流大小的变化进行多组实验；7. 根据测量结果，计算出霍尔系数和导体的特性。

四、实验应用和意义霍尔效应的实验可以用于多个应用领域：1. 电流测量：通过测量霍尔电势差，可以准确测量通过导体的电流大小；2. 磁场测量：通过测量霍尔电势差和已知的电流大小，可以计算出磁场的强度和方向；3. 材料特性研究：不同类型的材料具有不同的霍尔系数，通过测量霍尔电势差可以研究材料的特性和性质。

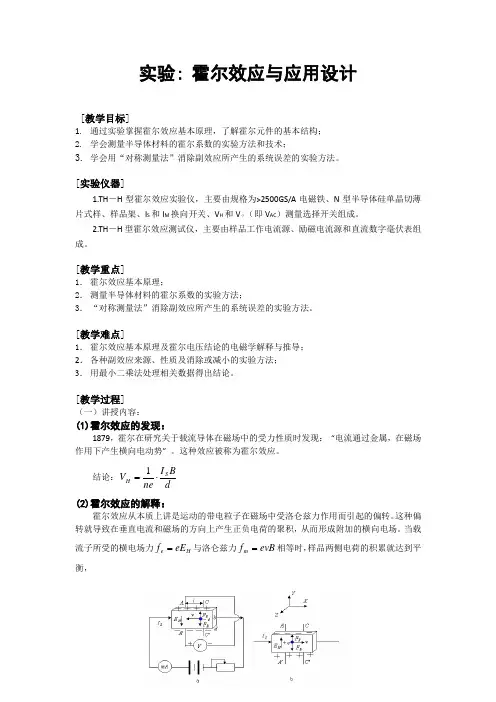

实验: 霍尔效应与应用设计[教学目标]1. 通过实验掌握霍尔效应基本原理，了解霍尔元件的基本结构；2. 学会测量半导体材料的霍尔系数的实验方法和技术；3. 学会用“对称测量法”消除副效应所产生的系统误差的实验方法。

[实验仪器]1.TH －H 型霍尔效应实验仪，主要由规格为>2500GS/A 电磁铁、N 型半导体硅单晶切薄片式样、样品架、I S 和I M 换向开关、V H 和V σ（即V AC ）测量选择开关组成。

2.TH －H 型霍尔效应测试仪，主要由样品工作电流源、励磁电流源和直流数字毫伏表组成。

[教学重点]1． 霍尔效应基本原理；2． 测量半导体材料的霍尔系数的实验方法；3． “对称测量法”消除副效应所产生的系统误差的实验方法。

[教学难点]1． 霍尔效应基本原理及霍尔电压结论的电磁学解释与推导；2． 各种副效应来源、性质及消除或减小的实验方法；3． 用最小二乘法处理相关数据得出结论。

[教学过程]（一）讲授内容：(1)霍尔效应的发现：1879，霍尔在研究关于载流导体在磁场中的受力性质时发现： “电流通过金属，在磁场作用下产生横向电动势” 。

这种效应被称为霍尔效应。

结论：dB I ne V S H ⋅=1 (2)霍尔效应的解释：霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。

这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。

当载流子所受的横电场力H e eE f =与洛仑兹力evB f m =相等时，样品两侧电荷的积累就达到平衡，B e eE H v = （1）bd ne I S v =（2）由 （1）、（2）两式可得： d B I R d B I ne b E V S H S H H =⋅=⋅=1 （3） 比例系数neR H 1=称为霍尔系数，它是反映材料霍尔效应强弱的重要参数， (3) 霍尔效应在理论研究方面的进展1、量子霍尔效应(Quantum Hall Effect)1980年，德国物理学家冯•克利青观察到在超强磁场（18T ）和极低温(1.5K ）条件下,霍尔电压 UH 与B 之间的关系不再是线性的，出现一系列量子化平台。

研究量子霍尔效应的实验方法与注意事项量子霍尔效应（Quantum Hall Effect，简称QHE）是固体物理学领域中的一项重要研究课题。

它在半导体材料中的发现给了人们对输运现象的新认识，并揭示了电子输运中的拓扑性质。

想要成功地研究量子霍尔效应，需要采用合适的实验方法，并注意一些重要事项。

本文将介绍研究量子霍尔效应时常用的实验方法，并重点关注在实验中需要特别注意的事项。

一、实验方法1.1 样品制备在进行量子霍尔效应的实验研究中，样品的制备至关重要。

一般来说，使用高纯度、低载流子浓度的半导体材料作为样品，在制备过程中需要注意防止外界杂质的污染和干扰。

常见的实验材料包括硅(Si)、镓砷(GaAs)等。

制备样品的过程中，还需要进行光刻、蚀刻等步骤，以便制作出所需的微米尺度结构。

1.2 构建霍尔电阻测量系统为了研究量子霍尔效应，需要构建一个稳定可靠的霍尔电阻测量系统。

一般采用四探针电阻测量方法，其中两个探针用于加电，另外两个探针用于测量电压。

在测量过程中，需要保持系统的稳定性，并准确测量样品的电阻。

同时，还要注意排除外界干扰和噪声，以确保实验结果的准确性。

1.3 施加磁场研究量子霍尔效应需要施加强磁场，以使电子出现量子化的能级结构。

为了获得可靠的实验结果，磁场的稳定性和均匀性十分重要。

磁场强度的选择应该根据具体的实验需求和样品的特性来确定，常见的磁场强度范围为几特斯拉到数特斯拉。

1.4 测量霍尔电阻与磁场在实验中需要测量样品的霍尔电阻与磁场之间的关系。

这通常需要进行多次测量，以获得准确的结果。

测量过程中，还需要注意减小实验误差，避免因外界因素引起的数据错误。

同时，还需要记录实验条件和测量结果，为后续分析和研究提供依据。

二、注意事项2.1 温度控制量子霍尔效应通常在低温下观测得到，因此对温度的控制是非常重要的。

实验过程中应尽量保持稳定的低温环境，避免温度的波动对实验结果产生干扰。

常用的低温冷却方法包括液氮冷却和制冷机冷却。

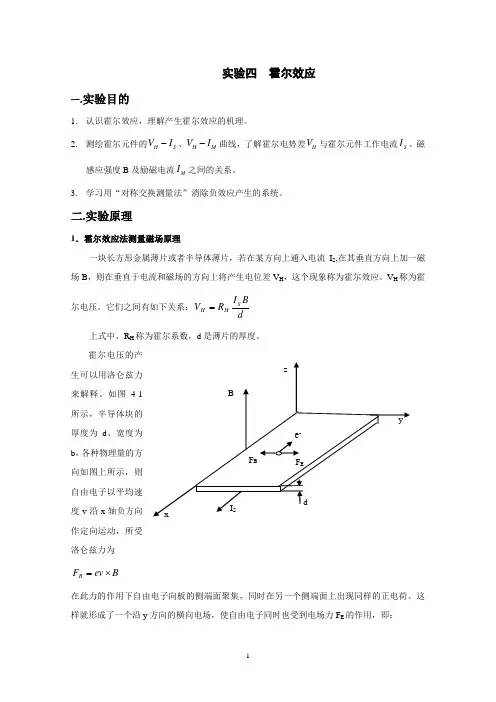

实验四 霍尔效应一.实验目的1. 认识霍尔效应，理解产生霍尔效应的机理。

2. 测绘霍尔元件的H S V I -、H M V I -曲线，了解霍尔电势差H V 与霍尔元件工作电流S I 、磁感应强度B 及励磁电流M I 之间的关系。

3. 学习用“对称交换测量法”消除负效应产生的系统。

二.实验原理1．霍尔效应法测量磁场原理一块长方形金属薄片或者半导体薄片，若在某方向上通入电流I S ,在其垂直方向上加一磁场B ，则在垂直于电流和磁场的方向上将产生电位差V H ，这个现象称为霍尔效应。

V H 称为霍尔电压。

它们之间有如下关系：dB I R V S HH =上式中，R H 称为霍尔系数，d 是薄片的厚度。

霍尔电压的产生可以用洛仑兹力来解释。

如图4-1所示，半导体块的厚度为d 、宽度为b ，各种物理量的方向如图上所示，则自由电子以平均速度v 沿x 轴负方向作定向运动，所受洛仑兹力为 B ev F B ⨯=在此力的作用下自由电子向板的侧端面聚集，同时在另一个侧端面上出现同样的正电荷。

这样就形成了一个沿y 方向的横向电场，使自由电子同时也受到电场力F E 的作用，即：b eV eE F H E /==最后在平衡状态下，有：F B =F E ，即 evB=eV H /b ，化简得到：V H =vBb （1） 设块体内的载流子浓度n ，则电流I S 与载流子平均速v 的关系为：dbneI v S =（2）将上式代入（1）得：nedB I V S H =或者B I KV S HH = （3）其中，K H 为霍尔元件的灵敏度。

单位是V/(A ·T)。

2、 霍尔电压的V H 测量方法(实验中的副效应)在产生霍尔效应的同时，也伴随着各种副效应，所以实验测量的V H 不是真实的霍尔电压值。

因为测量霍尔电压的电极A 和A ΄的位置难以做到在一个理想的等势面上，如图4-2所示：因此，当有电流流过样品时，即使不加磁场也会产生附加电压O S V I R =,其中R 为A 和A ΄的两个等势面之间的电阻，V O 的符号只与电流的方向有关，与磁场的方向无关。

霍尔效应实验方法【实用版2篇】目录（篇1）1.霍尔效应实验方法的概念与原理2.霍尔效应实验方法的实验器材与材料3.霍尔效应实验方法的实验步骤4.霍尔效应实验方法的实验结果与分析5.霍尔效应实验方法的应用领域正文（篇1）一、霍尔效应实验方法的概念与原理霍尔效应实验方法是一种用于研究半导体材料和电子器件性质的实验技术。

其原理是基于霍尔效应，即当半导体材料中的载流子在电场作用下发生漂移时，会在材料内部产生电势差。

通过测量这个电势差，可以了解半导体材料的载流子浓度、迁移率等重要参数。

二、霍尔效应实验方法的实验器材与材料1.实验器材：直流电源、半导体样品、霍尔元件、电流表、电压表、电阻箱、导线等。

2.实验材料：常用的半导体材料有硅、锗等，也可以使用其他具有霍尔效应的材料。

三、霍尔效应实验方法的实验步骤1.准备实验样品：将半导体材料制成适当的形状和尺寸，接上霍尔元件，组成霍尔器件。

2.连接电路：将霍尔器件与直流电源、电流表、电压表等连接在一起，形成一个完整的电路。

3.施加电压：通过电阻箱调节电路中的电压，使半导体材料内的载流子发生漂移。

4.测量电压：测量霍尔器件两端的电压，得到霍尔电压。

5.计算参数：根据霍尔电压和已知条件，计算半导体材料的载流子浓度、迁移率等参数。

四、霍尔效应实验方法的实验结果与分析实验结果主要表现为霍尔电压与载流子浓度、迁移率之间的关系。

通过改变半导体材料的性质和实验条件，可以得到不同的霍尔电压值。

通过对比实验结果和理论预测，可以对半导体材料的性能进行评价和优化。

五、霍尔效应实验方法的应用领域霍尔效应实验方法广泛应用于半导体材料和电子器件的研究、开发和生产过程中。

例如，在半导体制程中，通过霍尔效应实验方法可以对薄膜厚度、掺杂浓度等关键参数进行实时监测，以保证器件性能的稳定性和可靠性。

目录（篇2）1.霍尔效应实验方法概述2.霍尔效应实验原理3.霍尔效应实验设备与材料4.霍尔效应实验步骤5.霍尔效应实验结果分析6.霍尔效应实验注意事项正文（篇2）一、霍尔效应实验方法概述霍尔效应实验方法是一种用于检测和测量霍尔效应的实验技术。

第1篇一、实验目的1. 理解霍尔效应的基本原理。

2. 学习使用霍尔效应实验仪测量磁场。

3. 掌握霍尔效应实验的数据记录和处理方法。

4. 通过实验确定材料的导电类型和载流子浓度。

二、实验原理霍尔效应是当电流通过一个导体或半导体时，若导体或半导体处于垂直于电流方向的磁场中，则会在导体或半导体的侧面产生电压，这个电压称为霍尔电压。

霍尔电压的大小与磁感应强度、电流强度以及导体或半导体的厚度有关。

三、实验仪器1. 霍尔效应实验仪2. 直流稳流电源3. 毫伏电压表4. 霍尔元件5. 导线6. 螺线管7. 磁铁四、实验步骤1. 仪器连接与调整- 将霍尔元件放置在实验仪的样品支架上，确保霍尔元件处于隙缝的中间位置。

- 按照实验仪的接线图连接电路，包括直流稳流电源、霍尔元件、螺线管和毫伏电压表。

- 调节稳流电源，使霍尔元件的工作电流保持在安全范围内（一般不超过10mA）。

- 使用调零旋钮调整毫伏电压表，确保在零磁场下电压读数为零。

2. 测量不等位电压- 在零磁场下，测量霍尔元件的不等位电压，记录数据。

3. 测量霍尔电流与霍尔电压的关系- 保持励磁电流不变，逐渐调节霍尔电流，从1.00mA开始，每隔1.0mA改变一次，记录每次霍尔电流对应的霍尔电压值。

- 改变霍尔电流的方向，重复上述步骤，记录数据。

4. 测量励磁电流与霍尔电压的关系- 保持霍尔电流不变，逐渐调节励磁电流，从100.0mA开始，每隔100.0mA改变一次，记录每次励磁电流对应的霍尔电压值。

- 改变励磁电流的方向，重复上述步骤，记录数据。

5. 绘制曲线- 根据实验数据，绘制霍尔电流与霍尔电压的关系曲线和励磁电流与霍尔电压的关系曲线。

6. 数据处理与分析- 根据霍尔效应的原理，计算霍尔系数和载流子浓度。

- 分析实验结果，确定材料的导电类型。

五、注意事项1. 操作过程中，注意安全，避免触电和电火花。

2. 霍尔元件的工作电流不应超过10mA，以保护元件。

3. 在调节电流和磁场时，注意观察毫伏电压表的读数变化，避免超出量程。

霍尔效应实验方法【实用版3篇】目录（篇1）1.霍尔效应实验方法的概述2.霍尔效应实验方法的原理3.霍尔效应实验方法的步骤4.霍尔效应实验方法的应用5.霍尔效应实验方法的注意事项正文（篇1）【霍尔效应实验方法的概述】霍尔效应实验方法是一种用于测量半导体材料中的霍尔效应的实验方法。

霍尔效应是指当半导体材料中的载流子在电场作用下发生偏移，并在材料内部产生横向电场，从而导致横向电流的现象。

霍尔效应实验方法可以帮助研究者了解半导体材料的性质，并为器件设计和制造提供重要参数。

【霍尔效应实验方法的原理】霍尔效应实验方法的原理是基于霍尔效应的测量。

在半导体材料中，载流子受到电场作用而发生偏移，形成横向电场。

当横向电场达到一定程度时，会在材料表面产生横向电流。

通过测量横向电流，可以计算出载流子浓度和电场强度等相关参数。

【霍尔效应实验方法的步骤】1.准备半导体材料：选择合适的半导体材料，如硅、锗等，并加工成薄片或晶圆。

2.制作电极：在半导体材料表面制作电极，通常需要四个电极，分别是源极、漏极、霍尔极和反向霍尔极。

3.施加电压：通过源极和漏极施加直流电压，形成直流电场。

4.测量电流：通过霍尔极和反向霍尔极测量横向电流。

5.计算参数：根据测量得到的横向电流，计算载流子浓度、电场强度等参数。

【霍尔效应实验方法的应用】霍尔效应实验方法在半导体材料研究、器件设计和制造等领域具有广泛应用。

通过测量霍尔效应参数，可以了解半导体材料的载流子浓度、迁移率、电阻率等重要参数，为器件设计和制造提供重要依据。

【霍尔效应实验方法的注意事项】1.在实验过程中，要注意半导体材料的加工和处理，避免污染和损伤。

2.在施加电压时，要注意控制电压和电流，避免超过材料的承受范围。

目录（篇2）1.霍尔效应实验方法的背景和意义2.霍尔效应实验方法的原理3.霍尔效应实验方法的实验步骤4.霍尔效应实验方法的注意事项5.霍尔效应实验方法的应用领域正文（篇2）一、霍尔效应实验方法的背景和意义霍尔效应实验方法是一种用于测量磁场强度的实验方法，它基于霍尔效应的原理。

霍尔效应测磁场实验步骤霍尔效应是一种基于洛伦兹力的物理现象，利用该现象可以测量磁场的强度。

下面将介绍一种利用霍尔效应测磁场的实验步骤。

实验步骤如下：1. 准备实验装置：首先需要准备一个霍尔元件、一个恒定电流源、一个恒定磁场源和一个电压测量仪器。

霍尔元件是实验中必需的关键元件，它具有精确的尺寸和材料特性，能够产生稳定的霍尔电压。

2. 将霍尔元件固定在实验台上，并连接电路：将霍尔元件固定在实验台上，然后将电路连接起来。

首先将恒定电流源的正极和负极分别连接到霍尔元件的两个接线端，并确保电流的方向与霍尔元件的方向垂直。

接下来，将电压测量仪器的两个探头分别连接到霍尔元件的两个接线端，以测量霍尔电压。

3. 施加恒定磁场：利用磁场源产生一个恒定的磁场，并将其垂直于霍尔元件和电流方向。

可以通过调节磁场源的位置和强度来实现磁场的控制和调节。

4. 测量霍尔电压：在施加恒定磁场的同时，使用电压测量仪器测量霍尔电压。

霍尔电压的大小和方向与磁场的强度和方向有关。

霍尔电压的测量可以通过调节电压测量仪器的量程和灵敏度来实现。

5. 分析实验数据：根据测得的霍尔电压值，可以利用霍尔效应的数学表达式计算出磁场的强度。

霍尔效应的数学表达式与霍尔元件的几何形状和材料特性有关，可以在实验前进行理论计算和准备。

需要注意的是，在进行实验前应该先校准实验装置，确保各个元件的性能和参数都正常。

此外，实验过程中应尽量避免干扰源的存在，以确保测量结果的准确性。

总结：通过以上步骤，我们可以利用霍尔效应来测量磁场的强度。

霍尔效应测磁场的实验步骤包括准备实验装置、连接电路、施加恒定磁场、测量霍尔电压和分析实验数据。

通过实验测量和数据分析，我们可以得到磁场的强度值。

霍尔效应测磁场的实验方法简单易行，广泛应用于科研实验和工程技术领域。

霍尔效应实验操作指南
简介
霍尔效应是一种基础物理现象，通过该现象可以测量材料中的电荷载流情况。

在实验室中，我们可以通过实验来观察和验证霍尔效应。

本文将介绍进行霍尔效应实验的操作步骤和注意事项。

实验准备
在进行霍尔效应实验前，需要准备以下材料和设备： - 霍尔效应实验仪器 - 磁
铁 - 导线 - 示波器 - 直流电源 - 万用表
实验步骤
1.将霍尔效应实验仪器放置在平整的桌面上，并连接示波器和直流电源。

2.将磁铁靠近实验装置，使磁场穿过实验装置中的导线。

3.接通直流电源，调节电压使电流通过实验装置中的导线。

4.使用示波器观察实验装置中的霍尔电压信号变化。

5.调节磁场强度和电流强度，记录霍尔电压随时间的变化曲线。

注意事项
在进行霍尔效应实验时，需注意以下事项： - 小心操作实验仪器，确保实验安全。

- 注意调节磁场强度和电流强度，避免过载。

- 观察示波器的读数，及时记录
实验数据。

- 对实验结果进行分析和总结，得出结论。

结论
通过进行霍尔效应实验，我们可以观察到磁场对电荷载流的影响，验证霍尔效
应的存在，并了解霍尔效应在物理学中的重要性和应用。

希望本文所述的霍尔效应实验操作指南能帮助您更好地进行实验，并加深对霍尔效应的理解。

霍尔效应实验的教程和技巧霍尔效应是物理学中的一个重要实验现象，通过该实验可以研究材料的导电性能与磁场的关系。

本文将为您介绍霍尔效应实验的教程和技巧，帮助您更好地理解和进行相关实验。

实验介绍：霍尔效应是指当通过金属或半导体材料的电流受到垂直于电流方向的磁场作用时，材料中会产生一种电势差，称为霍尔电势差。

霍尔效应广泛应用于传感器、发电机等领域，在电子技术和材料科学等领域中具有重要的应用价值。

实验原理：在霍尔效应实验中，我们将通过一个金属或半导体试样传入电流，使之通过试样产生电场。

接着，我们在试样的侧面放置一个磁场，磁场的方向垂直于电流方向。

由于洛伦兹力的作用，电荷在试样中产生偏转，并聚集在试样的一侧。

这个聚集的电荷产生的电势差就是霍尔电势差，可由霍尔电压计测量。

实验步骤：1. 准备实验材料：一块金属或半导体的试样、霍尔电压计、电流源和恒定磁场装置。

2. 连接实验电路：将电流源与试样连接，通过试样产生电流。

将霍尔电压计与试样相连，用于测量霍尔电势差。

将恒定磁场装置放置在试样的侧面，使磁场方向垂直于电流方向。

3. 调整实验参数：调节电流源的电流强度，选择合适的电流值。

调整磁场装置，使磁场强度适宜。

4. 测量数据：打开电流源和霍尔电压计，记录电流值和霍尔电势差的数值。

可以通过改变电流和磁场强度，记录多个数据点。

5. 数据处理：根据实验数据绘制图表，分析电流和霍尔电势差的关系。

可以计算出材料的霍尔系数和载流子浓度等信息。

实验技巧：1. 实验环境要稳定：在进行霍尔效应实验时，尽量避免强磁场和电磁干扰，确保实验环境稳定。

2. 选取合适的试样和电流：根据实验需要选择合适材料的试样，同时合理选择电流强度，避免过大或过小的电流产生不合理的测量结果。

3. 减小测量误差：在测量时，要注意防止接线不良、仪器漂移等问题，进行多次测量并取平均值，以减小实验误差。

4. 数据处理方法：可以通过拟合实验数据，得到材料的电荷载流子浓度和霍尔系数等物理参数，提高实验结果的准确性。

霍尔效应及应用的实验步骤霍尔效应是指当电流通过一个垂直于磁场的导体时，导体中会产生一种垂直于电流和磁场的电势差。

该效应在很多领域中都有重要的应用，例如传感器、测量仪器和电子设备等。

以下是霍尔效应的实验步骤及其应用范围的详细解释。

一、霍尔效应的实验步骤：1. 准备材料和仪器：霍尔元件、磁铁、直流电源、电阻箱、电压表和导线等。

2. 组装：将霍尔元件固定在一个平整的基座上，并将磁铁放置在霍尔元件的旁边，使其磁场垂直于霍尔元件。

连接电压表和直流电源以及电阻箱到霍尔元件上。

3. 设置实验参数：调整电流大小和方向，选择合适的电压范围。

根据实验要求，选择不同的磁场强度。

4. 测量电压：通过调整不同的电流强度和磁场强度，测量霍尔元件产生的电压。

确保实验的精度和准确性。

5. 记录和分析数据：记录电流、电压和磁场的数值，并进行数据分析。

绘制图表和曲线，以便进行相应的数据处理和分析。

6. 验证霍尔效应：通过数值计算或其他方法验证测得的电压与理论值的一致性。

根据实验结果，可以得出霍尔效应的相关实验参数。

7. 总结和归纳：根据实验结果总结和归纳霍尔效应的主要特点和规律，以及它的应用范围和潜在的局限性。

二、霍尔效应的应用范围及实验结果的分析：1. 电压测量和电流测量：霍尔效应可以用于测量电压和电流。

通过将霍尔元件与待测电路相连，并根据霍尔元件产生的电势差来测量电压和电流的大小。

实验结果的分析主要基于测得的电压值。

2. 传感器应用：霍尔效应传感器可以用于测量磁场的强度和方向。

通过将霍尔元件与一个磁场相连，当磁场改变时，霍尔元件中产生的电压也会随之改变。

利用这一特性，可以制备各种类型的传感器，如磁力计、罗盘和速度传感器等。

3. 电动机控制：霍尔效应可以用于电动机的控制和调节。

通过在电动机中加入霍尔元件，当电动机旋转时，霍尔元件所感知到的磁场方向也会发生变化，从而可以用来确定电动机的位置和转速。

这样可以实现对电动机的精确控制和监测。

霍尔效应实验原理霍尔效应是指当垂直通过导体的电流时，该导体的侧边会产生电场，从而产生电势差，这就是所谓的霍尔电势差。

这种现象被称为霍尔效应，通过实验可以验证霍尔效应的存在，从而研究和理解导体材料的性质以及电子行为。

本文将详细介绍霍尔效应的实验原理和实验步骤。

实验器材：1. 霍尔效应实验装置2. 直流电源3. 电流表4. 磁铁实验步骤：1. 连接实验装置：将直流电源与实验装置的正负极连接，确保正确稳定的电流输出。

2. 将实验装置放置在平整的水平台上，并固定好。

3. 将磁铁靠近实验装置的导线上，通过调节距离和位置，使磁场均匀地作用于实验装置。

4. 打开直流电源，调节电流大小，并通过电流表监测电流值。

5. 通过实验装置上的示数器或示波器，测量出霍尔电势差的数值。

实验原理：霍尔效应实验原理基于洛伦兹力的作用。

当有电流流经导体时，导体中的自由电子将受到洛伦兹力的作用。

在磁场的作用下，洛伦兹力使电子受到一个向侧边偏转的力，从而导致电子在侧边堆积，并形成了电势差。

这个电势差称为霍尔电势差，常用符号为VH。

霍尔电势差的大小与导体材料的特性、电流的大小和磁场的强弱有关。

利用实验装置中的霍尔元件，可以测量出霍尔电势差，并通过该数值计算出导体材料的霍尔系数和载流子浓度。

霍尔系数RH定义为单位磁场下单位电流通过时，霍尔电势差的产生的比例关系。

载流子浓度n则表示单位体积内载流子的数量。

通过霍尔效应的实验研究，可以深入了解导体材料的电子行为和性质。

霍尔效应广泛应用于材料科学、电子工程、磁学等领域的研究中。

实验结果可以为材料的设计和制造提供重要的依据，也用于推动电子器件的发展与创新。

总结：霍尔效应实验原理基于洛伦兹力的作用，电流通过导体时，导体的侧边会产生霍尔电势差。

通过测量霍尔电势差，可以研究导体材料的性质和电子行为。

霍尔效应实验可以帮助我们深入了解材料的特性，并为电子器件的研发提供重要的数据。

通过掌握霍尔效应实验原理和实验步骤，我们可以更加准确地解读和使用霍尔效应这一重要的物理现象。

霍尔效应实验原理霍尔效应（Hall effect）是指当电流通过一块具有特定电子密度的导体时，在垂直于电流方向的磁场中，会产生电势差的现象。

这一现象被称为霍尔效应，其实验原理十分重要，对于电子学领域的研究和应用具有重要意义。

一、实验目的通过霍尔效应实验，探究电流通过导体时与磁场的相互作用关系，观察和测量霍尔电压和霍尔系数的变化规律。

二、实验所需材料与仪器1. 霍尔效应实验仪器2. 电源3. 恒流源4. 磁铁5. 铜片或半导体芯片6. 电压测量仪器（如电压表）三、实验步骤1. 将磁铁放置在导电材料的两侧，确保磁场在导电材料上垂直于电流方向。

2. 将电源与恒流源连接至导电材料，使电流通过导电材料。

3. 利用电压测量仪器测量导电材料上的霍尔电压。

4. 调节电流强度和磁场强度的大小，以观察霍尔电压和霍尔系数的变化规律。

5. 记录不同条件下的霍尔电压和霍尔系数的数值。

6. 根据实验结果，分析和总结霍尔效应的特点和规律。

四、实验原理解析霍尔效应是由电子在磁场中运动受到洛伦兹力的作用导致的。

当电流通过导体时，导体中自由电子受到磁场力的作用，使它们的运动轨迹发生弯曲。

在垂直于电流和磁场方向的轴上，正负电荷的分布将产生电场，从而产生了电势差，即霍尔电压。

根据霍尔效应的数学描述，霍尔电压与电流强度、磁场强度、导体材料以及导体几何形状等因素密切相关。

由此可得到霍尔电压的计算公式：V_H = K_H * I * B其中，V_H为霍尔电压，K_H为霍尔系数，I为电流强度，B为磁场强度。

霍尔系数是与导体材料和几何形状相关的常数，在实验中通过测量可以得到。

五、实验结果与讨论通过实验数据的测量和分析，可以得到电流、磁场、霍尔电压之间的关系，并求得实际物理参数。

在实验中，可以改变电流的大小和方向、磁场的强度和方向、导体的材料和形状等因素，观察和测量不同条件下霍尔电压的变化，从而验证霍尔效应的基本原理。

实验结果表明，当电流和磁场方向相同时，霍尔电压为正值；当电流和磁场方向相反时，霍尔电压为负值。

霍尔效应原理及实验霍尔效应是指在一个有磁场的导体中，在垂直于磁场方向的横向电场作用下，会产生一定的电势差，这种现象就被称为霍尔效应。

它是一种在磁场作用下寻找材料电子运动方向的有用工具。

原理在垂直磁场方向的电场作用下，电子在样品中沿着一个方向运动，如图1所示。

这个方向就是经典物理中说的洛伦兹力的方向。

在铜箔片的中间放置一个电极，就会在电极处产生一个电势差，这个电势差就是霍尔电压。

霍尔电压的大小与磁感应强度和电流密度有关。

通过测量霍尔电势差可以计算出样品中的电荷载流子的密度和流动方向。

实验方法1.实验材料与仪器- 圆形磁铁- 铜箔片或半导体样品- 电源- 万用表2.实验步骤(1)将铜箔片或半导体样品固定在实验板上。

(2)用导线连接电源电源正负极和样品的两个端点。

(3)调节电源，使电流通过样品。

(4)将磁铁靠近样品，使磁场垂直样品表面，并测量霍尔电势差。

(5)测量电压和电流的变化，并记录下来。

(6)更换不同的磁铁和样品，再次重复实验，并记录数据。

注意事项：(1) 铜箔片或者半导体样品必须是平坦且光滑的。

铜箔片的厚度要大于磁化深度。

(2) 实验板应该是非磁性的，电路部分要求低电阻，接线应精细。

(3) 磁场的强度和方向不应该受到外界影响，应该尽量靠近样品表面。

同时也要注意电源电流的大小和方向，避免影响到实验的准确性。

实验结果与分析根据实验数据，可以求出样品中的霍尔电势差U、电流I和磁场B的关系:U = R_H*B*I/d其中，R_H为霍尔常数，d为样品的厚度。

霍尔常数与样品的类型和性质有关。

在实验中，铜箔的R_H为5.2×10^-11 m^3/C，n型硅的R_H为-1.1×10^-3 m^3/C。

从实验结果来看，霍尔效应具有高灵敏度、高可靠性和高准确度，可以广泛应用于半导体元件、氧化物涂层、液晶面板、玻璃表面和磁性涂层等领域。

结论霍尔效应实验的结果表明，当磁场垂直于样品表面时，会在样品的横向电场作用下产生一定的电势差，这种现象称为霍尔效应。
