干式螺杆真空泵价格特点与使用条件
干式螺杆泵属于新型的真空泵型，其开发出来主要是为了替换传统水环真空泵、油环真空泵等其他泵型的。因其独特的设计原理，可做到无油无水，可做耐腐蚀涂层，优良的密封设计，除了价格稍贵一点外，无论从哪一方面都将远远超过传统真空泵的性能。
如何判断干式螺杆真空泵是否合格，可以从以下几个方面判断：
1、极限真空度:当然极限真空度越低越好，目前国产一般在5Pa左右，进口的在1Pa左右。
2、震动及噪音：震动一定要小，噪音一定要小80分贝内为好。
3、若是有易腐蚀性环境中使用，最好能向厂家要一点同样涂层的样片，拿到厂里放介质溶济里做下试验，每个厂家使用的涂层或镀层配比不一样，它的性能当然也会有较大差异。
4、密封性：这个也很重要，但也只能从厂家推介说明上了解，最直接还是接入系统后通介质测定是不是有泄漏。
基本上就是以上几点来判断，第一和第二点决定了真空泵机加工水平和设计技术的水平如何，这个也将真接影响泵的使用寿命，第三和第四点也会影响其寿命，但也需要实验证明。
总的来说目前螺杆泵因为成本较高，建议还是选用进口的，欧美日韩的相对较贵，台系的其实也是不错的选择。

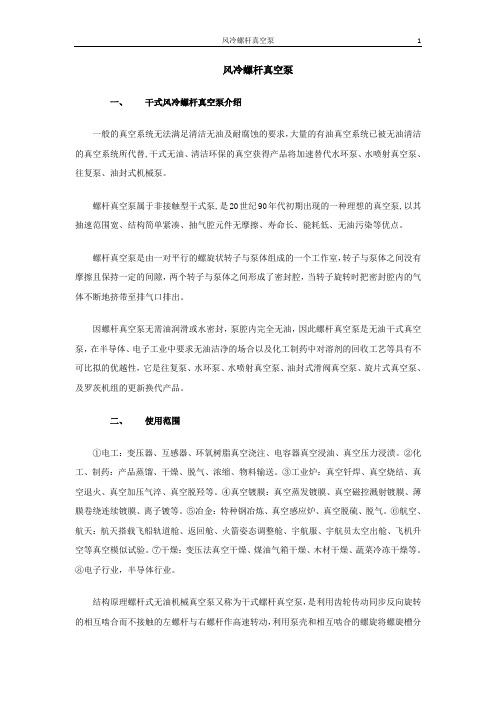

干式螺杆真空泵是技术含量非常高的科技产品，主要应用于高纯净的真空工艺过程, 真空度极高，可适应恶劣工况，具有抽取凝性、含颗粒物气体的能力，特别适宜于洁净环境，且易做防腐处理，特别适用于电子，化工，生物医药，金属加工，食品加工等领域。

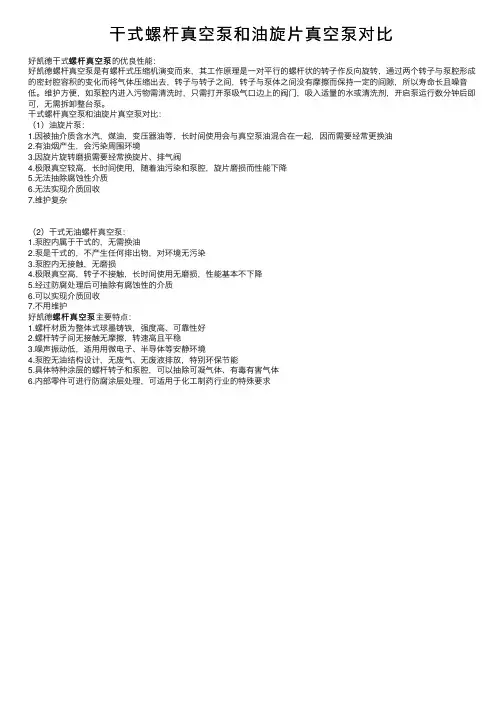

1、工作腔内无任何介质，可获得清洁真空
2、工作腔及螺杆转子表面有防腐涂层，可适应恶劣工况
3、气体在泵内无压缩，适宜抽取可凝性气体
4、单台泵可从大气抽至1Pa，真空系统可大大简化。
5、水温对真空影响小，节水达90%以上,甚至可以不耗水。
6、不耗油,无滴漏
7、旋转部件间无摩擦,可高速运转,整机体积小结构简单，维护方便。
9、被抽气体直接排出泵体，不污染水，无环保压力，气体回收更便捷。
10、可与罗茨泵、分子泵组成无油机组

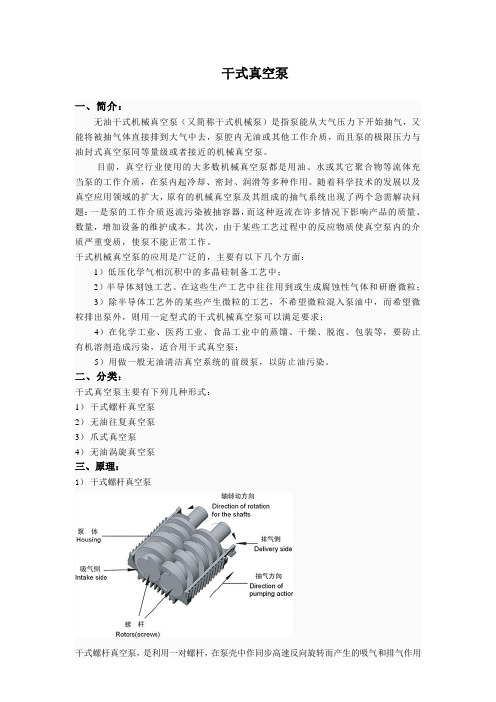

与螺杆式压缩机类似，螺杆式干式真空泵的工作过程可分为吸气、压缩和排气三个过程。随着转子的旋转，每对相互啮合的齿相继完成相同的工作循环，现在以其中一对齿来说明。
阳转子按逆时针方向旋转，阴螺杆按顺时针方向旋转。图中上方的转子端面是吸气断面，下方的端面为排气端面。
转于端面是排气端面。在这里，阳转子沿顺时针方向旋转，阴转于沿逆时针方向旋转。图中上方的转子端面是吸气断面，下方的端面为排气端面。
