CAD的模型、布局、图纸空间CAD的模型和布局是什么意思？什么叫图纸空间？在AUTOCAD 或浩辰CAD等同类的CAD软件中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model)”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。
CAD之所以要增加布局，主要是考虑排图打印的需要。
通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果。
在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然，你要在图纸空间绘制其他图形也可以。
在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型”标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置，模型空间中相同的图形在不同视口可以显示不同的效果。
CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。
通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish）可选择多个布局进行批量打印或输出成电子文档，图纸集（Sheetset）可以将项目图纸的多个布局管理起来。
因此，强烈建议大家不要在一个布局中放多个图框，这样虽然看起来比较方便，但后续的打印和管理都不太方便，而且会影响CAD的操作性能。

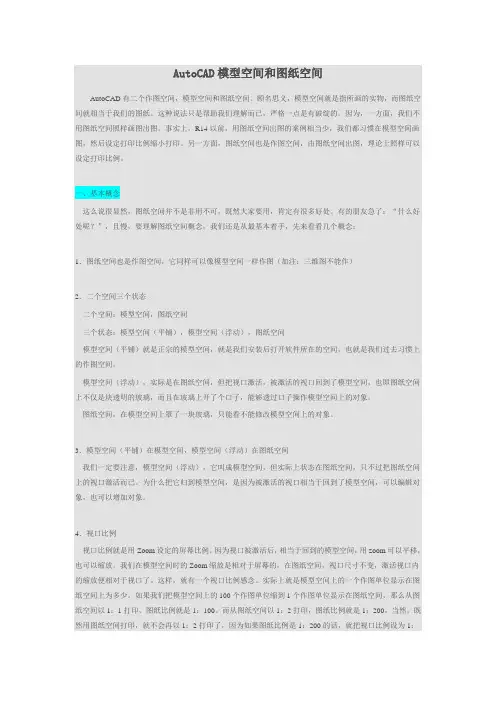

AutoCAD模型空间和图纸空间AutoCAD有二个作图空间，模型空间和图纸空间。
顾名思义，模型空间就是指所画的实物，而图纸空间就相当于我们的图纸。
这种说法只是帮助我们理解而已，严格一点是有破绽的。
因为，一方面，我们不用图纸空间照样画图出图。
事实上，R14以前，用图纸空间出图的案例相当少，我们都习惯在模型空间画图，然后设定打印比例缩小打印。
另一方面，图纸空间也是作图空间，由图纸空间出图，理论上照样可以设定打印比例。
一、基本概念这么说很显然，图纸空间并不是非用不可，既然大家要用，肯定有很多好处。
有的朋友急了：“什么好处呢？”，且慢，要理解图纸空间概念，我们还是从最基本着手，先来看看几个概念：1．图纸空间也是作图空间，它同样可以像模型空间一样作图（加注：三维图不能作）2．二个空间三个状态二个空间：模型空间，图纸空间三个状态：模型空间（平铺），模型空间（浮动），图纸空间模型空间（平铺）就是正宗的模型空间，就是我们安装后打开软件所在的空间，也就是我们过去习惯上的作图空间。
模型空间（浮动），实际是在图纸空间，但把视口激活，被激活的视口回到了模型空间，也即图纸空间上不仅是块透明的玻璃，而且在玻璃上开了个口子，能够透过口子操作模型空间上的对象。
图纸空间，在模型空间上罩了一块玻璃，只能看不能修改模型空间上的对象。
3．模型空间（平铺）在模型空间，模型空间（浮动）在图纸空间我们一定要注意，模型空间（浮动），它叫成模型空间，但实际上状态在图纸空间，只不过把图纸空间上的视口激活而已。
为什么把它归到模型空间，是因为被激活的视口相当于回到了模型空间，可以编辑对象，也可以增加对象。
4．视口比例视口比例就是用Zoom设定的屏幕比例。
因为视口被激活后，相当于回到的模型空间，用zoom可以平移，也可以缩放。
我们在模型空间时的Zoom缩放是相对于屏幕的，在图纸空间，视口尺寸不变，激活视口内的缩放便相对于视口了。
这样，就有一个视口比例感念。
CAD中的模型空间与图纸空间切换在CAD软件中，我们常常需要在模型空间和图纸空间之间进行切换。
模型空间是用来绘制和编辑图形对象的区域，而图纸空间则用来布局和设置打印输出。
本文将介绍如何在CAD中进行模型空间和图纸空间的切换。
在开始切换之前，我们先了解一下CAD软件的界面。
一般情况下，CAD软件的界面左下角会有一个“模型”和“图纸”两个选项卡，分别代表着模型空间和图纸空间。
在模型空间下，可以进行图形的绘制和编辑；而在图纸空间下，可以进行图形的布局和设置打印输出。
首先，我们先进入模型空间。
点击界面左下角的“模型”选项卡，就可以切换到模型空间。
在模型空间中，我们可以使用各种绘图命令来创建和编辑图形对象。
例如，我们可以使用直线、圆形、多边形等命令来创建基本的图形，也可以使用修剪、平移、镜像等命令来对已有的图形进行编辑。
当我们完成了图形的创建和编辑之后，就可以切换到图纸空间进行布局和设置打印输出了。
点击界面左下角的“图纸”选项卡，就可以切换到图纸空间。
在图纸空间中，我们可以使用视口命令来创建视口对象，并将模型空间中的图形放置到视口中进行布局。
视口可以调整大小和位置，使得图形在打印输出时能够呈现出最佳的效果。
在进行布局之后，我们还可以对图纸进行一些设置，如调整图纸的纸张尺寸、添加标题栏、标注尺寸等。
CAD软件提供了丰富的图纸设置选项，可以根据实际需求进行设置。
切换回模型空间时，我们可以通过点击界面右下角的“模型”按钮，或者使用“MSPACE”命令来直接切换。
同样地，切换回图纸空间时，我们可以通过点击界面右下角的“图纸”按钮，或者使用“PSPACE”命令来直接切换。
除了通过按钮和命令来切换模型空间和图纸空间之外，我们还可以使用快捷键来进行切换。
在CAD软件中，使用Ctrl+1组合键可以直接切换到模型空间，使用Ctrl+2组合键可以直接切换到图纸空间。
这样可以更加方便快捷地进行切换操作。
总结起来，CAD中的模型空间和图纸空间是我们在绘制和编辑图形时经常使用的两个区域。
