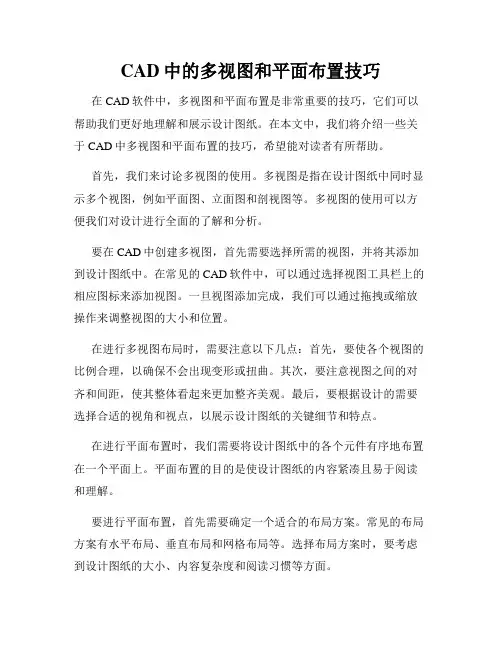

CAD中的多视图和平面布置技巧在CAD软件中，多视图和平面布置是非常重要的技巧，它们可以帮助我们更好地理解和展示设计图纸。
在本文中，我们将介绍一些关于CAD中多视图和平面布置的技巧，希望能对读者有所帮助。
首先，我们来讨论多视图的使用。
多视图是指在设计图纸中同时显示多个视图，例如平面图、立面图和剖视图等。
多视图的使用可以方便我们对设计进行全面的了解和分析。
要在CAD中创建多视图，首先需要选择所需的视图，并将其添加到设计图纸中。
在常见的CAD软件中，可以通过选择视图工具栏上的相应图标来添加视图。
一旦视图添加完成，我们可以通过拖拽或缩放操作来调整视图的大小和位置。
在进行多视图布局时，需要注意以下几点：首先，要使各个视图的比例合理，以确保不会出现变形或扭曲。
其次，要注意视图之间的对齐和间距，使其整体看起来更加整齐美观。
最后，要根据设计的需要选择合适的视角和视点，以展示设计图纸的关键细节和特点。
在进行平面布置时，我们需要将设计图纸中的各个元件有序地布置在一个平面上。
平面布置的目的是使设计图纸的内容紧凑且易于阅读和理解。
要进行平面布置，首先需要确定一个适合的布局方案。
常见的布局方案有水平布局、垂直布局和网格布局等。
选择布局方案时，要考虑到设计图纸的大小、内容复杂度和阅读习惯等方面。
在进行平面布置时，还需要注意以下几点：首先，要合理安排各个元件的位置和间距，使其整体呈现出均衡和谐的感觉。
其次，要注意元件之间的对齐和对称，以提高设计图纸的整体美观度。
最后，要考虑使用线条、颜色和文字来突出设计图纸的重点和关键信息。
除了多视图和平面布置外，还有一些其他与CAD软件相关的技巧值得我们关注。
例如，在进行设计时，可以使用图层来分组和管理不同的元件，以便更好地控制和编辑设计图纸。
此外，在进行尺寸标注时，可以使用自动标注工具来简化和加快标注的过程。
总结起来，CAD中的多视图和平面布置是非常重要的技巧，它们可以帮助我们更好地展示和理解设计图纸。
AUTO CAD 的布局中有多张图纸的出图，一个模型图中包含多张图纸内框
在建筑，土木，结构，给排水，通风，电气设计中，AUTO CAD中，一个模型中通常会有多张平面图，布局中也有多张图纸，要在布局的每张图纸里面分别建立不同的视口，并且视口中的图纸与模型中相应的图框正好吻合，如何做呢？
1.如下图所示，一个CAD的模型中有一张大图纸，要在一个布局里面分成多个图纸打印出来：
图1 模型图
图2 布局图
注意，图1中的红色的框和图2中图纸的内框的大小相等，或者成比例缩放。
2. 在模型中回到世界坐标系：
命令：UCS
然后直接回车，默认为<世界>坐标系
3.在世界坐标系中，建立一个图形框对象的坐标系
命令：
UCS:
N
OB
选择一个图框
注意被选中的内框已经建立的对象坐标系，并且方向调整过来了。
4.建立新的视图
命令：
视图|命名视图
新建
视图名称：如d01
边界，选定义窗口
设置：去掉“UCS与视图一起保存”前面的勾选
视图中出现了d01视图
5.进入布局，更改UCS设置
命令：
工具|命名UCS|设置
将“修改UCS时更新平面视图”去掉勾选
6.建立新视口
命令：
视图|视口|一个视口
拉一个图纸内框
在内框内双击，进入模型
再在命令行输入：
v
在弹出的对话框中选d01，置为当前，确定
7.在图纸外双击，锁定。
注意到此图纸内框和模型中的图框正好吻合。
8.其他的图纸依葫芦画瓢
希望对大家有所帮助。

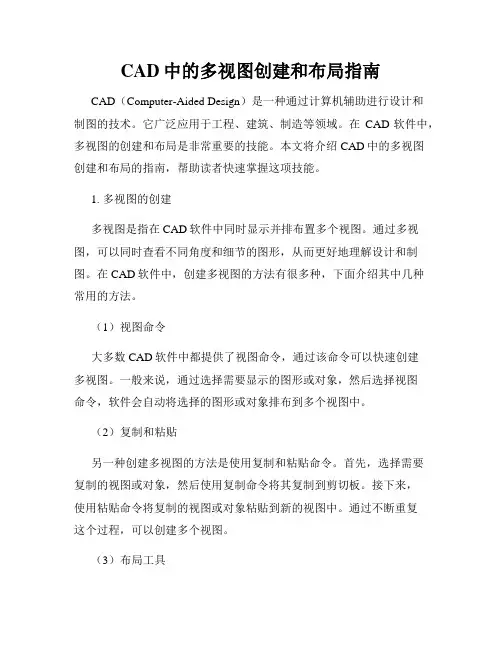

CAD中的多视图创建和布局指南CAD（Computer-Aided Design）是一种通过计算机辅助进行设计和制图的技术。
它广泛应用于工程、建筑、制造等领域。
在CAD软件中，多视图的创建和布局是非常重要的技能。
本文将介绍CAD中的多视图创建和布局的指南，帮助读者快速掌握这项技能。
1. 多视图的创建多视图是指在CAD软件中同时显示并排布置多个视图。
通过多视图，可以同时查看不同角度和细节的图形，从而更好地理解设计和制图。
在CAD软件中，创建多视图的方法有很多种，下面介绍其中几种常用的方法。
（1）视图命令大多数CAD软件中都提供了视图命令，通过该命令可以快速创建多视图。
一般来说，通过选择需要显示的图形或对象，然后选择视图命令，软件会自动将选择的图形或对象排布到多个视图中。
（2）复制和粘贴另一种创建多视图的方法是使用复制和粘贴命令。
首先，选择需要复制的视图或对象，然后使用复制命令将其复制到剪切板。
接下来，使用粘贴命令将复制的视图或对象粘贴到新的视图中。
通过不断重复这个过程，可以创建多个视图。
（3）布局工具一些CAD软件还提供了布局工具，可以帮助用户更方便地创建多视图。
通过选择需要显示的图形或对象，然后选择布局工具，软件会自动根据选择的图形或对象创建布局，并将其排布到多个视图中。
2. 多视图的布局多视图的布局是指将创建好的多个视图排列在页面上，以便更好地组织和展示图形信息。
下面介绍几种常用的多视图布局方法。
（1）等分布局等分布局是将多个视图平均地排布在页面上。
可以通过选择需要布局的视图，然后选择等分布局命令来实现。
软件会自动将选择的视图等分排布在页面上，使其统一分布且占据相同的空间。
（2）自由布局自由布局是将多个视图按照需要自由排布在页面上。
可以通过拖动和调整视图的位置和大小来实现。
这种布局方式更加灵活，可以根据具体需求随意调整视图的位置和大小。
（3）层次布局层次布局是根据图形的层次结构将多个视图分层次排布在页面上。
CAD绘图中的多视图布局技巧在CAD软件中，多视图布局是一项非常重要的技巧。
它可以帮助我们更好地展示和理解设计图纸。
以下是一些关于CAD绘图中多视图布局的技巧，希望对大家有所帮助。
1. 使用图层：在进行多视图布局之前，首先要确保图层设置正确。
可以使用不同的图层来表示不同的视图，例如平面图、立面图等。
这样可以方便我们在后续的布局过程中对不同的视图进行分组和编辑。
2. 选择合适的比例尺：在进行多视图布局时，需要根据实际需求选择合适的比例尺。
比例尺可以决定图纸的大小以及视图的大小和比例。
通常情况下，我们可以选择将所有视图都放在同一张图纸上，这样可以提高绘图效率。
3. 选择布局方式：在进行多视图布局时，可以选择不同的方式来呈现视图。
常见的布局方式有平面式布局和串行式布局。
平面式布局将所有的视图放在同一平面上，适用于较简单的设计图纸。
串行式布局将视图按照一定的顺序排列，适用于较复杂的设计图纸。
4. 进行视图对齐：在进行多视图布局时，要确保各视图之间的对齐。
可以使用CAD软件提供的对齐工具来实现视图的对齐。
视图对齐可以使设计图纸更加清晰和易于理解。
5. 添加标注和尺寸：在进行多视图布局时，可以添加标注和尺寸来标记图纸中的各个部分。
标注和尺寸可以帮助我们更好地理解设计图纸，并且可以方便后续的制造和施工。
6. 调整视图大小：在进行多视图布局时，可能需要调整视图的大小和比例。
可以使用CAD软件提供的缩放工具来实现视图的缩放。
调整视图大小可以使设计图纸更加符合实际需求。
7. 使用视图样式：在进行多视图布局时，可以使用不同的视图样式来展示设计图纸。
视图样式可以改变视图的显示方式，例如线框图、实体图等。
选择合适的视图样式可以使设计图纸更加美观和易于理解。
8. 导出和打印：在完成多视图布局后，可以将设计图纸导出为其他格式，例如PDF、JPEG等。
导出图纸可以方便与他人共享和打印。
在进行打印之前，要确保打印设置正确，例如纸张大小、比例尺等。

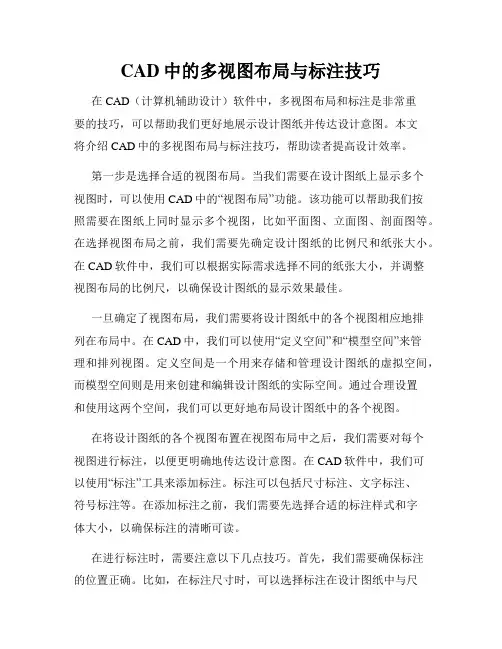

CAD中的多视图布局与标注技巧在CAD（计算机辅助设计）软件中，多视图布局和标注是非常重要的技巧，可以帮助我们更好地展示设计图纸并传达设计意图。
本文将介绍CAD中的多视图布局与标注技巧，帮助读者提高设计效率。
第一步是选择合适的视图布局。
当我们需要在设计图纸上显示多个视图时，可以使用CAD中的“视图布局”功能。
该功能可以帮助我们按照需要在图纸上同时显示多个视图，比如平面图、立面图、剖面图等。
在选择视图布局之前，我们需要先确定设计图纸的比例尺和纸张大小。
在CAD软件中，我们可以根据实际需求选择不同的纸张大小，并调整视图布局的比例尺，以确保设计图纸的显示效果最佳。
一旦确定了视图布局，我们需要将设计图纸中的各个视图相应地排列在布局中。
在CAD中，我们可以使用“定义空间”和“模型空间”来管理和排列视图。
定义空间是一个用来存储和管理设计图纸的虚拟空间，而模型空间则是用来创建和编辑设计图纸的实际空间。
通过合理设置和使用这两个空间，我们可以更好地布局设计图纸中的各个视图。
在将设计图纸的各个视图布置在视图布局中之后，我们需要对每个视图进行标注，以便更明确地传达设计意图。
在CAD软件中，我们可以使用“标注”工具来添加标注。
标注可以包括尺寸标注、文字标注、符号标注等。
在添加标注之前，我们需要先选择合适的标注样式和字体大小，以确保标注的清晰可读。
在进行标注时，需要注意以下几点技巧。
首先，我们需要确保标注的位置正确。
比如，在标注尺寸时，可以选择标注在设计图纸中与尺寸相关的线条上，以确保标注与设计图纸的对应关系清晰可见。
其次，我们需要选择合适的标注样式和字体大小，以确保标注的清晰可读。
在选择样式和字体大小时，可以根据设计图纸的比例尺和纸张大小进行调整。
最后，需要注意标注的排列和间距。
标注的排列应符合设计图纸的布局和比例尺，并且标注之间应保持适当的间距，以确保整体布局清晰和美观。
当完成多视图布局和标注后，我们可以进行最后的调整和修正，以确保设计图纸的完整性和准确性。

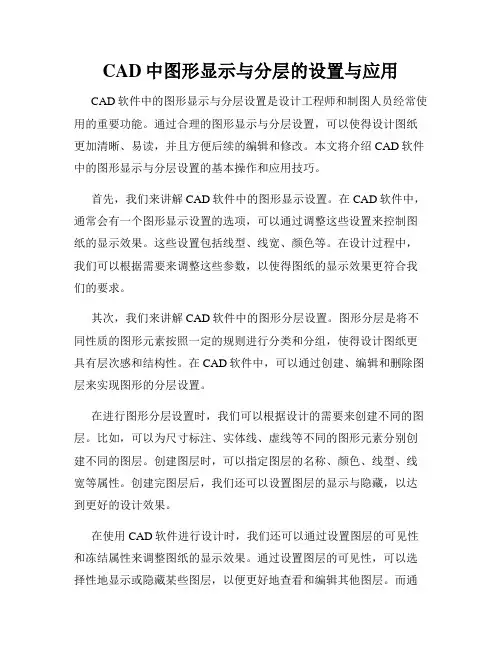

CAD中图形显示与分层的设置与应用CAD软件中的图形显示与分层设置是设计工程师和制图人员经常使用的重要功能。
通过合理的图形显示与分层设置，可以使得设计图纸更加清晰、易读，并且方便后续的编辑和修改。
本文将介绍CAD软件中的图形显示与分层设置的基本操作和应用技巧。
首先，我们来讲解CAD软件中的图形显示设置。
在CAD软件中，通常会有一个图形显示设置的选项，可以通过调整这些设置来控制图纸的显示效果。
这些设置包括线型、线宽、颜色等。
在设计过程中，我们可以根据需要来调整这些参数，以使得图纸的显示效果更符合我们的要求。
其次，我们来讲解CAD软件中的图形分层设置。
图形分层是将不同性质的图形元素按照一定的规则进行分类和分组，使得设计图纸更具有层次感和结构性。
在CAD软件中，可以通过创建、编辑和删除图层来实现图形的分层设置。
在进行图形分层设置时，我们可以根据设计的需要来创建不同的图层。
比如，可以为尺寸标注、实体线、虚线等不同的图形元素分别创建不同的图层。
创建图层时，可以指定图层的名称、颜色、线型、线宽等属性。
创建完图层后，我们还可以设置图层的显示与隐藏，以达到更好的设计效果。
在使用CAD软件进行设计时，我们还可以通过设置图层的可见性和冻结属性来调整图纸的显示效果。
通过设置图层的可见性，可以选择性地显示或隐藏某些图层，以便更好地查看和编辑其他图层。
而通过设置图层的冻结属性，可以使得某些图层在显示时不可编辑，以防止误操作。
此外，CAD软件中还提供了一些高级的图形显示与分层设置功能，比如图层过滤器、图层管理等。
通过使用这些高级功能，可以更加方便地管理和调整图形的显示与分层设置，提高设计效率和准确性。
在实际应用中，合理的图形显示与分层设置可以极大地提高设计图纸的质量和可读性。
比如，在制作一个机械零件的设计图时，我们可以将尺寸标注、剖面线、外轮廓线等元素分别放置在不同的图层上，以便清晰地显示和编辑这些要素。
同时，我们还可以根据图层的显示与隐藏来查看或隐藏某些详细信息，便于设计和交流。
CAD多视图布局技巧在使用CAD软件进行图纸设计和编辑时，多视图布局是一个非常重要的技巧。
通过合理的布局，可以使图纸更加清晰、易读，并且能够提高工作效率。
本文将介绍一些常用的CAD多视图布局技巧，帮助读者更好地运用CAD软件。
1.选择合适的视图比例在进行多视图布局之前，首先需要选择合适的视图比例。
一般来说，主视图的比例应该较大，以便清晰地显示设计图的细节。
次要视图则可以选择较小的比例，以节省空间。
在进行视图比例选择时，需要根据设计图的大小和复杂程度来决定。
2.合理安排视图的位置在进行多视图布局时，需要合理安排视图的位置，使其在空间上呈现一种平衡和统一的感觉。
通常情况下，主视图应该位于图纸的中央或靠近顶部，次要视图可以根据需要进行灵活调整。
同时，还要注意视图之间的间距和对齐，以确保整体布局的整洁和美观。
3.使用视图边框和标题栏为了更好地组织和管理多个视图，可以使用视图边框和标题栏。
视图边框可以给予整个图纸一个框架，使其看起来更整齐，而标题栏则可以在每个视图上显示工程名称、图纸编号等相关信息，以便于标识和查找。
4.设置视图比例在CAD软件中，可以通过设置视图比例来调整每个视图的显示大小。
常见的视图比例有1:1、1:2、1:5等，具体选择哪个比例需要根据设计图的实际需要来确定。
一般情况下，主视图的比例应该较大，以便清晰地显示设计细节，而次要视图可以选择较小的比例，以节省空间。
5.视图层次和显示顺序在进行多视图布局时，还需要注意视图的层次和显示顺序。
主视图通常应该位于最前面，以便更清楚地显示设计的核心内容。
而次要视图则可以根据相关程度进行排序，以方便理解和查看。
在设置视图的显示顺序时，可以利用CAD软件提供的图层管理工具来进行设置和调整。
6.使用图例和标注为了更好地表达设计图的含义和信息，可以在多视图布局中使用图例和标注。
图例可以用来说明图纸中各个视图的含义和功能，标注则可以用来标示和解释设计细节。
通过合理使用图例和标注，可以使设计图更具可读性和可理解性。

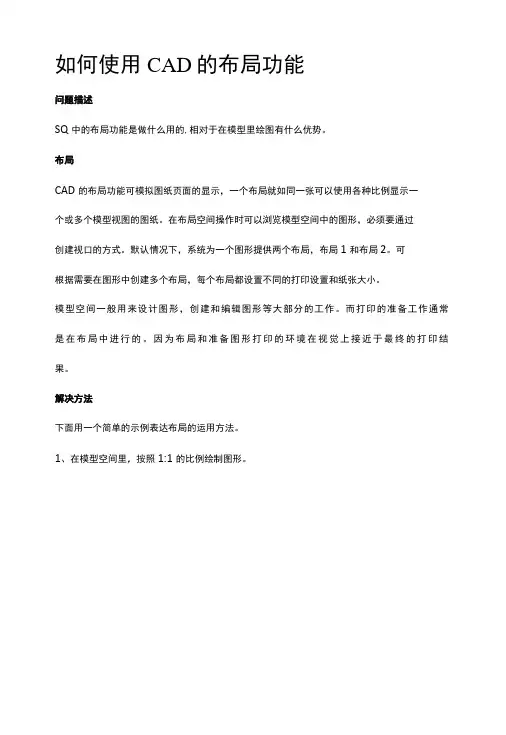

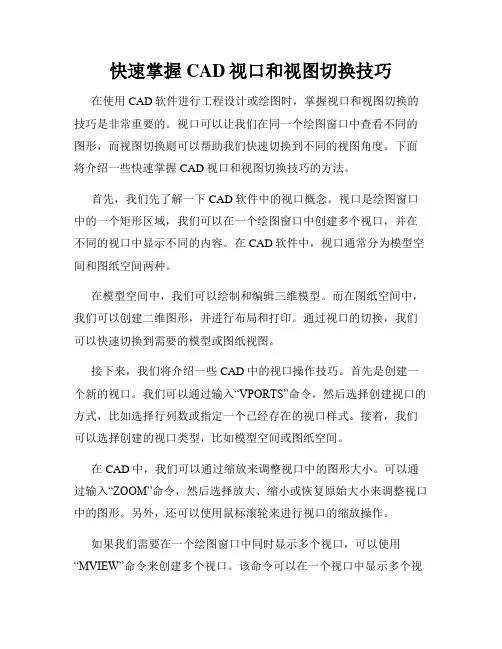

如何使用CAD的布局功能问题描述SQ中的布局功能是做什么用的,相对于在模型里绘图有什么优势。
布局CAD的布局功能可模拟图纸页面的显示，一个布局就如同一张可以使用各种比例显示一个或多个模型视图的图纸。
在布局空间操作时可以浏览模型空间中的图形，必须要通过创建视口的方式。
默认情况下，系统为一个图形提供两个布局，布局1和布局2。
可根据需要在图形中创建多个布局，每个布局都设置不同的打印设置和纸张大小。
模型空间一般用来设计图形，创建和编辑图形等大部分的工作。
而打印的准备工作通常是在布局中进行的。
因为布局和准备图形打印的环境在视觉上接近于最终的打印结果。
解决方法下面用一个简单的示例表达布局的运用方法。
1、在模型空间里，按照1:1的比例绘制图形。
2、切换到［布局1］界面,在命令行输入［PAGESETUP］,然后回车，打开页面设置对话框，点击【修改】按钮，将里面的打印机名称、纸张、比例、打印样式表、图形方向等设置好，点击【确定】按钮完成设置。
3、布局中的白色纸张范围即为模拟最后打印的纸张效果，白纸边缘一圈虚线的内部的图形才会被打印。
命令:325,3007, 5.8406.0.0000理用「©图回回园三遇凰V C5 >4、插入需要的图框。
可以将事先准备好的图框复制到这里，或者在这里手动绘制也可以，注意图框的大小要和前面页面设置的纸张大小相匹配，图框需要打印的部分注意挪 动到虚线内。
HI 中型CAD 2017 专也版-[Drawingl.dv/g]E 频(1)视图M 括人① 格式9)工具① 抡图⑼ 标注⑻ 修改(M)S3日 ❷发F 昊必略・□ □扩展工具凶 £3(W)帮助(H)J Standard\、c.. O<—可打印范围Ml < 邈初51布髅 L▼邑昆 口随层,,叵 DrawingLdwg X随层5、在命令行输入【VPORTS 】，然后【回车】，弹出视口对话框，选择单个视口建立,在布局内定一个矩形范围形成视口。

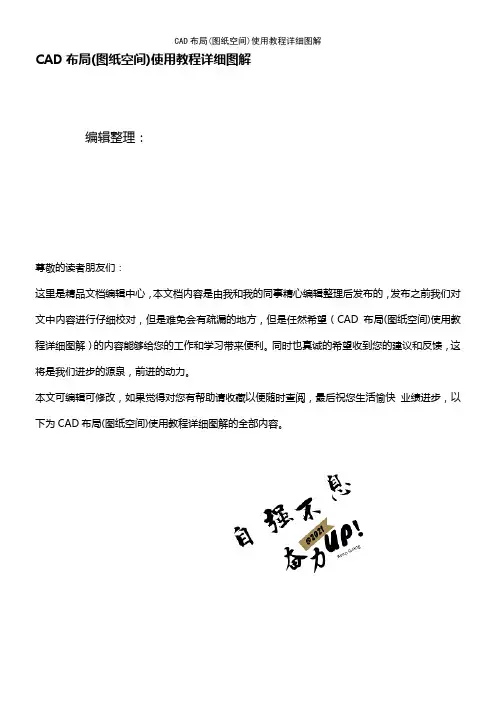

CAD布局(图纸空间)使用教程详细图解编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（CAD布局(图纸空间)使用教程详细图解）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为CAD布局(图纸空间)使用教程详细图解的全部内容。

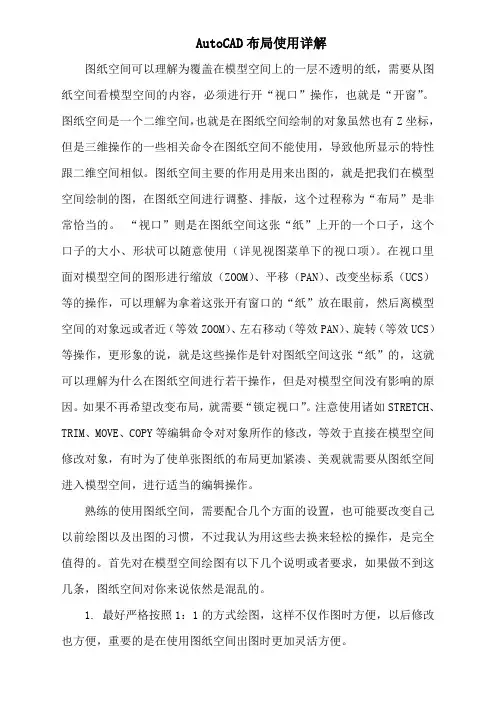

CAD 布局（图纸空间）使用教程详细图解在AUTOCAD中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model）”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。
CAD之所以要增加布局，主要是考虑排图打印的需要。
通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果.在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然,你要在图纸空间绘制其他图形也可以。
在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型"标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置,模型空间中相同的图形在不同视口可以显示不同的效果。
CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。
通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish)可选择多个布局进行批量打印或输出成电子文档,图纸集（Sheetset）可以将项目图纸的多个布局管理起来。
AutoCAD模型空间和图纸空间AutoCAD有二个作图空间，模型空间和图纸空间。
顾名思义，模型空间就是指所画的实物，而图纸空间就相当于我们的图纸。
这种说法只是帮助我们理解而已，严格一点是有破绽的。
因为，一方面，我们不用图纸空间照样画图出图。
事实上，R14以前，用图纸空间出图的案例相当少，我们都习惯在模型空间画图，然后设定打印比例缩小打印。
另一方面，图纸空间也是作图空间，由图纸空间出图，理论上照样可以设定打印比例。
一、基本概念这么说很显然，图纸空间并不是非用不可，既然大家要用，肯定有很多好处。
有的朋友急了：“什么好处呢？”，且慢，要理解图纸空间概念，我们还是从最基本着手，先来看看几个概念：1。
图纸空间也是作图空间，它同样可以像模型空间一样作图（加注：三维图不能作）2。
二个空间三个状态二个空间：模型空间，图纸空间三个状态：模型空间（平铺），模型空间（浮动），图纸空间模型空间（平铺）就是正宗的模型空间，就是我们安装后打开软件所在的空间，也就是我们过去习惯上的作图空间。
模型空间（浮动），实际是在图纸空间，但把视口激活，被激活的视口回到了模型空间，也即图纸空间上不仅是块透明的玻璃，而且在玻璃上开了个口子，能够透过口子操作模型空间上的对象。
图纸空间，在模型空间上罩了一块玻璃，只能看不能修改模型空间上的对象。
3。
模型空间（平铺）在模型空间，模型空间（浮动）在图纸空间我们一定要注意，模型空间（浮动），它叫成模型空间，但实际上状态在图纸空间，只不过把图纸空间上的视口激活而已。
为什么把它归到模型空间，是因为被激活的视口相当于回到了模型空间，可以编辑对象，也可以增加对象。
4。
视口比例视口比例就是用Zoom设定的屏幕比例。
因为视口被激活后，相当于回到的模型空间，用zoom可以平移，也可以缩放。
我们在模型空间时的Zoom缩放是相对于屏幕的，在图纸空间，视口尺寸不变，激活视口内的缩放便相对于视口了。
这样，就有一个视口比例感念。
实际上就是模型空间上的一个作图单位显示在图纸空间上为多少。
如果我们把模型空间上的100个作图单位缩到1个作图单位显示在图纸空间，那么从图纸空间以1：1打印，图纸比例就是1：100。
而从图纸空间以1：2打印，图纸比例就是1：200。
当然，既然用图纸空间打印，就不会再以1：2打印了，因为如果图纸比例是1：200的话，就把视口比例设为1：200了，何必自找麻烦呢？所以尽管理论上没有要求从图纸空间打印一定要1：1，但实际上几乎无一例外，这也许是人有共性。
所以，凡用图纸空间出图，打印比例不用考虑，即1：1打印。
视口比例如何设置呢？按理这不应该是个问题，因为既然视口比例就是屏幕比例，Zoom 是我们最熟悉的命令了。
这里特别提出是因为我们平时缩放屏幕实际上并不输入比例的，Zoom的实时缩放很方便，尤其是高版本的滚轮鼠标缩放，久而久之，Zoom的比例缩放概念变得模糊了。
请看Zoom命令：命令: zoom指定窗口角点，输入比例因子 (nX 或 nXP)，或[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>: s输入比例因子 (nX 或 nXP): .5xnX是相对于前一个状态，它是相对比例，nXP是相对于实际对象，它是绝对比例。
很显然，设置视口比例必须用nXP。
5。
布局从上帖的附图中我们可以看到有“模型空间、布局1、布局2，这个称为“模型卡”（纠正：应该称为“选项卡”）。
如果你需要，可以增加“布局3”、“布局4”。
也可以重命名，这跟EXCEL 的页面非常像。
我们在模型空间，用鼠标选择布局，立刻转到图纸空间，那么，布局与图纸空间是什么关系呢？我们可以把“布局”选项卡理解为图纸空间，因为凡是布局，不管是布局1、布局2，都在图纸空间内。
这一点与EXCEL有点不同。
我们可以把“布局”选项卡理解为页面，因为既然用图纸空间出图，这就有个页面设置的问题，所以R14以后，只要选择布局，就会跳出打印机配置、页面设置、打印样式等的设置对话框，这种格局同WORD完全一样。
我们可以把“布局”选项卡理解为布置，在图纸空间，我们可以根据需要设置一个视口，也可以根据需要设置多个视口，并且，由于图框本身是没有比例的，自然我们会把图框以1：1放在图纸空间。
那么，这就有个图面布置问题，图面的摆放问题。
6。
模型空间与图纸空间的关系（1）平行关系模型空间与图纸空间是个平行关系，相当与二张平行放置的纸。
（2）单向关系如果把模型空间和图纸空间比喻成二张纸的话，模型空间在底部，图纸空间在上部，从图纸空间可以看到模型空间（通过视口），但模型空间看不到图纸空间，因而它们是单向关系。
（3）无连接关系正因为模型空间和图纸空间相当于二张平行放置的纸张，它们之间没有连接关系，也就是说，要么画在模型空间，要么画在图纸空间。
在图纸空间激活视口，然后在视口内画图，它是通过视口画在模型空间上，尽管所处位置在图纸空间，相当于我们面对着图纸空间，把笔伸进视口到达模型空间编辑，这种无连接关系使得明明在图纸空间下仍把它称为模型空间，只是为了区别加个“浮动”。
我们要注意这种无连接关系，它不像图层，尽管对象被放置在不同的层内，但图层与图层之间的相对位置始终保持一致，使得对象的相对位置永远正确。
模型空间与图纸空间的相对位置可以变化，甚至完全可以采用不同的坐标系，所以，我们至今尚不能做到部分对象放置在模型空间，部分对象放置在图纸空间。
2002开始，AutoCAD增加了DIMASSOC这个系统变量，在尺寸标注方面有了突破。
也即当DIMASSOC＝2时，标在图纸空间上的尺寸标注与在模型空间上的被标对象建立了连接关系。
关于DIMASSOC的概念下面将谈到。
图形总归是放在图框内的，图框与图形是包含关系，这种无连接的关系不影响它。
常规做法是在图框上或图框内开视口，图形始终被包含在图框内。
二、相关概念1。
尺寸标注全局比例因子DIMSCALE在模型空间出图，当打印比例是1：n 时，如果尺寸标注的文字、箭头、尺寸线伸缩等这些标注特征值取打印出来的物理图纸上的规格，那么这个尺寸标注全局比例因子DIMSCALE＝n，这在《AutoCAD中的比例概念及使用技巧》中已经有说明。
现在，我们用图纸空间出图了，这个DIMSCALE怎么取呢？（1）DIMSCALE＝1，因为从图纸空间出图是1：1（2）DIMSCALE＝n，因为从模型空间到图纸空间要缩1：n上面二种回答初看似乎都有道理，让我们来分析一下。
第一个回答强调了打印比例，因为我们过去一直说DIMSCALE与打印比例有关，现在既然是1：1打印，自然DIMSCALE＝1。
但是，我们千万不能忘了，这个尺寸标注不在图纸空间，尽管我们不在真正的模型空间标注，而是在图纸空间在激活的视口上标注，但尺寸标注作为ACAD对象却毫无疑问在模型空间。
既然在模型空间，让它显示在图纸空间就不得不接受视口比例的缩放，因此，这个全局比例不能为1.0。
第二个回答强调了模型空间到图纸空间的缩放，因此它是对的。
但是，它这种是没有利用图纸空间的优势。
把尺寸标注同其它对象等同处理。
不利用优势不算错，但这样做的问题来了，当一张图纸有多个比例怎么办？传统的模型空间出图，我们大家已经非常清楚，即把图形人为缩放，用测量比例来调整，此时的DIMSCALE不变；用图纸空间出图，不必再人为缩放图形了，测量比例始终为1.0，那么，DIMSCALE还是不变吗？如果不变，这不同的比例其尺寸标注的文字、箭头等一样大小。
等分别缩到图纸空间上的视口里，由于视口比例不同，它就跟普通对象一样按视口比例缩放，一张图纸打印出来其尺寸势必大大小小。
如此说来，这个DIMSCALE要跟着变，它不对应打印比例，而是直接对应视图比例，即1：100的图形为100，1：50的图形为50。
所以，我们经常听到看到这种不严密的说法：“DIMSCALE是图纸比例因子”。
（3）DIMSCALE=0，不要去设这是正确答案。
用图纸空间出图，打印时以1：1，图形由视口缩小，不同视口可以设置不同的比例，尺寸标注的特征值（文字、箭头等的大小）应该是不同的，也即DIMSCALE 不能是一个数。
问题是ACAD早注意到这一点，它为了不增加使用者的麻烦，提取视口比例来代替这个值，于是使用者不要再设置这个DIMSCALE了，从下图可以看出，它成了禁选，显示为0。
这样，用图纸空间既没有测量比例设置的麻烦，也没有全局比例设置的麻烦。
但这有个前提：尺寸标注的特征值必须取打印出来图纸上的规格，否则，ACAD提供的方便功能就没法享受。
2。
DIMASO 与 DIMASSCODIMASO是2002之前控制尺寸标注关联性的系统变量，它的定义是：DIMASO＝on，关联标注DIMASO＝off，不关联标注2002开始增加了系统变量DIMASSCO，它的定义是：DIMASSCO＝0，分解的标注。
包含单个对象而不是单个标注对象的集合。
DIMASSCO＝1，无关联标注。
与其测量的几何图形一起选定和修改。
DIMASSCO＝2，关联标注。
当与其关联的几何对象被修改时，关联标注将自动调整其位置、方向和测量值。
布局中的标注可以与模型空间中的对象相关联。
DIMASSCO与DIMASO的关系DIMASSCO＝1 相当于DIMASO＝onDIMASSCO＝0 相当于DIMASO＝off这里有一个概念要澄清：DIMASSCO＝1 称“无关联标注”，DIMASO＝on 称“关联标注”，初看是矛盾的。
实际上是不同版本不同叫法，同一“关联”不同含义。
3。
线型比例我在《AutoCAD中的比例概念及使用技巧》中对线型比例作了一些说明，但在那里重点解决LTSCALE的问题。
这里，我们要解决的是用图纸空间后如何设置的问题。
先看下图。
这里有一个非常麻烦的概念。
如果图纸比例是1：50，那在"全局比例因子(G)"内输入50（线型规格是物理图纸上的规格），那个“缩放时使用图纸空间单位(U)”不打勾，既能在模型空间正常显示线型，也能在图纸空间"正常"显示线型（注意这个正常是加引号的正常）。
而像上图那样，在图纸空间能正常显示线型，在模型空间却不能正常显示线型了。
这里为什么要有这个“缩放时使用图纸空间单位(U)”？这就要回到前面，在一张图纸上有多个比例时，我们现在已经不是人为缩放图形，而是用不同的视口，以不同的视口比例来解决。
1：100的图上画一个1：5的图，显然，这个1：5的图形很小，只是因为视口比例让它放大了。
而在模型空间，这个很小的1：5的图形，用原来的线型比例，经视口放大，线型就相应放大，也即，如果是一条虚线，因为图形小，可能就显示出三段实线二段空格，到了图纸空间它当然还是三段实线二段空格，但图形大了，势必这个实线段和空格也跟着放大，那么相对与其它视口，这虚线就明显不同。
