立式压力式泡沫比例混合装置使用手册

压力式泡沫比例混合装置使用说明书压力式泡沫比例混合装置使用说明书一、设备简介压力式泡沫比例混合装置是用来储存泡沫灭火剂并通过压力泡沫比例混合器利用泵组的供水将泡沫灭火剂置换出来，并与供水按一定的比例混合形成泡沫混合液的装置。

它是低倍数空气泡沫灭火系统的一个关键设备。

主要适用于易燃或可燃液体的生产、储存、运输和使用场所；如石油化工企业、油库、装卸栈台、船舶码头、采油平台、飞机库和汽车库等火灾危险场所。

压力式泡沫比例混合装置为适应不同需要和安装场所可分为卧式、立式、有胶囊、无胶囊、单比例混合器、双比例混合器以及多比例混合器（需特殊订货）等，用户可根据实际配置的需要和安装的空间位置进行选择。

二、压力式泡沫比例混合装置结构卧式有胶囊比例混合装置示意图1、安全阀2、进水截止阀3、球阀（加液口）4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊10、滤管11、吸液管12、排污口12、排水口卧式储罐底座安装示意图立式有胶囊比例混合装置示意图1、安全阀2、球阀（加液口）3、进水截止阀4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊 10、虹吸管 11、滤管 12、排水口 13、排污口立式储罐底座安装示意图三、主要技术参数工作压力：混合液流量范围:混合比：(32比例混合装置)进出口压差：（32双比例混合装置）大于或等于（48比例混合装置）储罐容量：型号*100（48双比例混合装置）安全阀动作压力： 1.31（80单比例混合装置）适用泡沫液型号：所有低倍数泡沫液（80双比例混合装置）四、外形安装尺寸及质量A卧式型号储罐内径进出口通径外形尺寸（㎜）安装尺寸（㎜）质量（ton) L S H K R A B 螺栓PHYM32-6800 1001700 1320 1650 756 666650 600M20 1.5PHYM48-6 175PHYM32-10 1000 100 1830 1525 1850 858 768 1.9注：1、括号内尺寸为同规格的有胶囊尺寸，其余有胶囊与无胶囊通用。

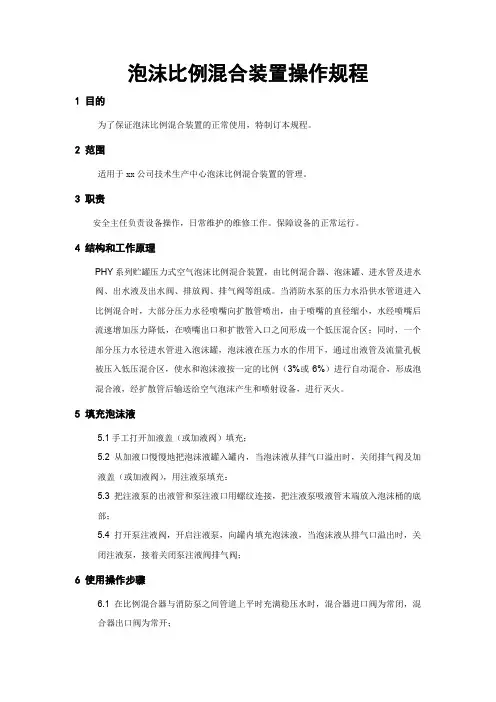

泡沫比例混合装置操作规程1 目的为了保证泡沫比例混合装置的正常使用，特制订本规程。

2 范围适用于xx公司技术生产中心泡沫比例混合装置的管理。

3 职责安全主任负责设备操作，日常维护的维修工作。

保障设备的正常运行。

4 结构和工作原理PHY系列贮罐压力式空气泡沫比例混合装置，由比例混合器、泡沫罐、进水管及进水阀、出水液及出水阀、排放阀、排气阀等组成。

当消防水泵的压力水沿供水管道进入比例混合时，大部分压力水径喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区；同时，一个部分压力水径进水管进入泡沫罐，泡沫液在压力水的作用下，通过出液管及流量孔板被压入低压混合区，使水和泡沫液按一定的比例（3%或6%）进行自动混合，形成泡混合液，经扩散管后输送给空气泡沫产生和喷射设备，进行灭火。

5 填充泡沫液5.1手工打开加液盖（或加液阀）填充；5.2从加液口慢慢地把泡沫液罐入罐内，当泡沫液从排气口溢出时，关闭排气阀及加液盖（或加液阀），用注液泵填充：5.3把注液泵的出液管和泵注液口用螺纹连接，把注液泵吸液管末端放入泡沫桶的底部；5.4打开泵注液阀，开启注液泵，向罐内填充泡沫液，当泡沫液从排气口溢出时，关闭注液泵，接着关闭泵注液阀排气阀；6 使用操作步骤6.1 在比例混合器与消防泵之间管道上平时充满稳压水时，混合器进口阀为常闭，混合器出口阀为常开；6.2 开启消防泵；6.3 打开混合器进口阀；6.4 打开排气阀，当排气口排水时，立即关闭排气闭阀；6.5 观察进水管上压力表反指针，当其压力表上升到比例混合器进口端压力表的压力时，立即开启出液阀，混合液即可输出；6.6 停止使用时，将出液阀和进水阀分别关闭，然后打开排放阀。

当进水管上压力表指针降到零位后，打开排气阀，将罐内的泡沫液和水放尽，并用清洁水对罐壁进行清洗后，关闭排气阀和排放阀。

7 维护、保养7.1 负责维护、保养的管理人员应熟悉本装置的原理、性能、操作、维护、保养和管理要求；7.2 每月进行一次外观检查，各阀件及各连接处应无渗漏，各阀门应处于常态位置；每次使用后，必须用淡水将泡；7.3 沫罐和管道冲洗干净；7.4 每二年更换一次泡沫液，泡沫液贮存、备用不少于一吨；7.5管理人员和使用部门，要严格遵守以上操作规程。

PHY 系列压力式泡沫比例混合装置使用讲明书河南捷安消防设备有限公司目录目录1一、产品特点及用途2图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图2二、产品规格及型号3PHY 系列压力式泡沫比例混合装置的型号意义3三、结构及工作原理3（一）一般型贮罐4（二）隔膜型贮罐3四、性能参数4表一、 PHY 系列贮罐压力式泡沫比例混合装置性能参数表 4 表二、 PHY 系列贮罐压力式泡沫比例混合装置安装尺寸表（卧式） 5 表三、 PHY 系列贮罐压力式泡沫比例混合装置安装尺寸表（立式） 6图二、贮罐压力式泡沫比例混合装置工作原理图 6 五、 安 装 7 六、 使用方法 8 （一） 使用条件 8（二） 一般型压力式泡沫比例混合装置使用方法 8 （三）隔膜型压力式泡沫比例混合装置使用方法9七、 爱护和保养 9产品特点及用途PHY 系列贮罐压力式泡沫比例混合装置由泡沫罐、 压力式比例混合器、 隔膜、进水管、出液管及操纵阀门等组成。

当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合 液供泡沫产生及喷射设备产生空气泡沫进行灭火。

该装置可与消防泵（或消防车） 、泡沫产生及喷射设备组成固定式（或 半固 泡沫灭火系统（见图一） ，广泛应用于扑灭甲（液化气除外） 、，具有安全可靠、灭火效率高等优点，是油库、炼油厂、 头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使 、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图产品规格及型号定式） 丙类液体火 化工丙厂、类液体火PHY 系列压力式泡沫比例混合装置的型号意义 标记示例：容积为 3000L 、比例混合器流量 32L/S ，卧式，带隔膜的压力式泡沫比 例混合装置，标记为 PHYM32/30 。

结构及工作原理PHY 系列压力式泡沫比例混合装置由罐体（一般型或隔膜型） 、比例 混合器总成、进水管路总成、出水管总成，排液管总成等组成。

当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水 经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液 通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混 合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭 火（见图二）。

PHY系列压力式比例混合装置使用说明书卫辉市恒安达消防设备有限公司目录目录 (2)一、产品特点及用途 (3)图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图 (3)二、产品规格及型号 (3)PHY系列压力式泡沫比例混合装置的型号意义 (3)三、结构及工作原理 (4)(一)普通型贮罐 (4)(二)隔膜型贮罐 (5)四、性能参数 (5)表一、PHY系列贮罐压力式泡沫比例混合装置性能参数表 (5)表二、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（卧式） (5)表三、PHY系列贮罐压力式泡沫比例混合装置安装尺寸表（立式） (6)图二、贮罐压力式泡沫比例混合装置工作原理图 (6)五、安装 (7)六、使用方法 (8)（一）使用条件 (8)（二）普通型压力式泡沫比例混合装置使用方法 (8)（三）隔膜型压力式泡沫比例混合装置使用方法 (9)七、维护和保养 (9)一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。

当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。

该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。

图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。

泡沫混合比一般为3％或6％，高、中、低倍数泡沫灭火系统。

该装置混合液流量12-160L/S，贮罐容积为1000-16000L不同规格。

根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
