非线性电子线路期末试卷A08

电子线路期末试题AB卷及答案题一：选择题（共40分）1. 下列哪个是二极管的主要特点？A. 双向导电性B. 可控制流C. 半导体材料制成D. 有反向击穿电压答案：C2. 下列哪个元件用于实现信号放大功能？A. 电感B. 电阻C. 二极管D. 晶体管答案：D3. 下列哪个是直流电路分析的基本定律？A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 焦耳定律D. 熵增定律答案：B4. 下列哪个是滤波电路的主要作用？A. 限流电压B. 过滤杂波C. 放大信号D. 实现数字转换答案：B5. 下列哪个是运算放大器的特点？A. 无失真B. 无放大功能C. 高输入阻抗D. 低输出阻抗答案：C6. 下列哪个是数字电路的基本组成单元？A. 二极管B. 三极管C. 逻辑门D. 电容答案：C7. 下列哪个是模拟电路的主要特点？A. 用于数字信号处理B. 电压连续变化C. 采用二进制编码D. 仅能处理离散信号答案：B8. 下列哪个是最常用的阻容滤波器？A. RC滤波器B. LC滤波器C. 定频滤波器D. 低通滤波器答案：A9. 下列哪个是旁路二极管的作用？A. 保护二极管B. 限制电流C. 修正电流D. 改变信号波形答案：A10. 下列哪个是门电路的基本逻辑运算？A. 与门B. 非门C. 异或门D. 甲乙门答案：A题二：填空题（共20分）1. 双稳态电路是由__________和_________组成的。

答案：触发器、逻辑门2. 一般情况下，二极管的导通压降约为_________伏。

答案：0.73. 放大器的放大倍数为输入信号幅值变化与输出信号幅值变化的________。

答案：比值4. 三极管分为______、______和______。

答案：发射极、基极、集电极5. 操作放大器主要包括________和________操作。

答案：可控电流源、控制电压6. 实用运算放大器的增益一般在________到________之间。

高频电子线路一、填空题（每空1分，共13分）1．反馈式振荡器的振荡平衡条件是∑Ф =2nп和U f=U i.三点式振荡器判别法则是X be和X ce电抗性质相同,X cb和它们电抗性质相反。

2．在大信号检波中,产生对角线失真原因是R L C L选得太大,放电太慢，跟不上输入信号包络线的变化。

产生负峰切割失真的原因是检波器交、直流负载电阻不等造成的。

3．模拟乘法器的应用很广泛,主要可用来实现调幅、同步检波和混频等频谱搬移电路中。

4．混频器按所用非线性器件的不同,可分为二极管混频器、三极管混频器和场效应管混频器等。

5．直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。

二选择题1．石英晶体谐振于fp时,相当于LC回路的（ b）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象2．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态 ( c）A．临界 B．欠压 C．过压3．判断下图是哪一类振荡器（c）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐放大器的区别是（ C ）A．前者比后者电源电压高 B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小,调谐放大器输入信号大5．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV ”的指示值是1V,则所测正弦波的有效值（ D ）A ．4.6VB ．2。

3VC ．3。

25VD ．1。

63V6．石英晶体振荡器的主要优点是 （ C ）A ．容易起振B ．振幅稳定C ．频率稳定度高D ．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路 （ A ）A ．调谐放大器B ．谐振功率放大器C ．检波器D ．鉴频器8．调幅收音机中频信号频率为 （ A ） A ．465kHz B ．10.7MHz C ．38MHz D ．不能确定9．一同步检波器，输入信号为u S =U S cos ωC tcos Ωt ，恢复载波u r =U r cos （ωC ＋Δω）t ，输出信号将产生（ B ）A ．振幅失真B ．频率失真C ．相位失真10．自动频率控制简称 ( B ） A ．AGC B ．AFC C ．APC11． 锁相环路电路的作用是 （ B ） A ．维持工作频率稳定 B ．实现无频率误差的频率跟踪 C ．使输出信号幅度保持恒定或仅在很小的范围内变化12．要观察调谐放大器的谐振曲线，需要用到以下哪个仪器 ( D ）A ．示波器B ．频率计C ．高频信号发生器D ．扫频仪13． 若载波u C (t ）=U C cos ωC t ，调制信号u Ω(t)= U Ωsin Ωt,则调频波的表达式为 （ B ）A ．u FM （t)=U C cos(ωC t ＋m f sin Ωt ）B ．u FM （t ）=UC cos （ωC t －m f cos Ωt ） C ．u FM (t)=U C （1＋m f sin Ωt)cos ωC tD ．u FM （t ）=kU ΩU C cos ωC tsin Ωt14．无论是调频信号还是调相信号，它们的ω（t ）和φ(t)都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是 （ D )A ．ω（t ）B ．φ(t)C ．Δω(t ）D ．Δφ（t)15．下图所示框图能实现何种功能？（ A )其中u s(t）= U s cosωs t， u L（t)= U L cosΩtA．调幅 B．检波 C．混频 D．鉴频三、简答题（每小题5分,共10分）1．为什么发射台要将信息调制到高频载波上再发送？答：1）信号不调制进行发射天线太长，无法架设.2）信号不调制进行传播会相互干扰，无法接收。

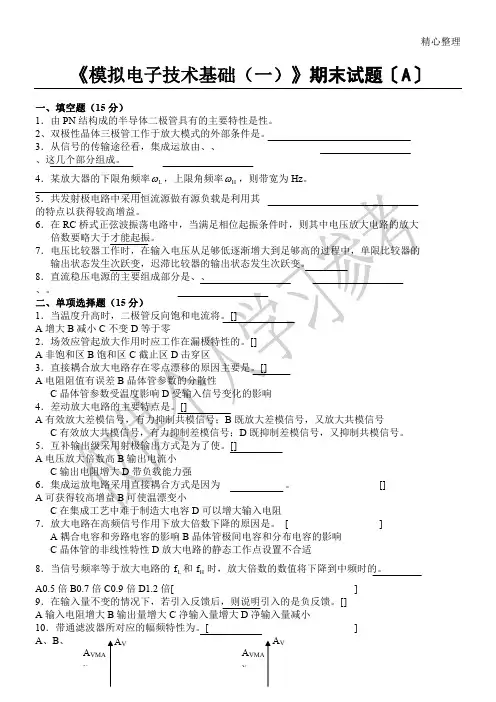

精心整理《模拟电子技术基础（一）》期末试题〔A 〕一、填空题（15分）1．由PN 结构成的半导体二极管具有的主要特性是性。

2、双极性晶体三极管工作于放大模式的外部条件是。

3．从信号的传输途径看，集成运放由、、 、这几个部分组成。

4．某放大器的下限角频率L ω，上限角频率H ω，则带宽为Hz 。

7．放大电路在高频信号作用下放大倍数下降的原因是。

[ ] A 耦合电容和旁路电容的影响B 晶体管极间电容和分布电容的影响 C 晶体管的非线性特性D 放大电路的静态工作点设置不合适 8．当信号频率等于放大电路的L f 和H f 时，放大倍数的数值将下降到中频时的。

A0.5倍B0.7倍C0.9倍D1.2倍[ ] 9．在输入量不变的情况下，若引入反馈后，则说明引入的是负反馈。

[] A 输入电阻增大B 输出量增大C 净输入量增大D 净输入量减小 10．带通滤波器所对应的幅频特性为。

] A 、B 、 A VMA XA VC 、D三、判断以下电路能否放大交流信号，若不能，请改正其中的错误使其能起放大作用。

（12分） （C ）四、请判断下列电路中的反馈的类型，并说明哪些元件起反馈作用。

（8分）（A ）（B ）=6V ，稳定电流范围为I Z =5～（1（22、（14C 3R L =10K Ω， （1（2（3（4）若3、 （10已知V V V VCES CES 121==，R L =8Ω。

（1）求电路最大输出功率OMAX P （2）求电路电压放大倍数iOV V V A ==？ （3）简述D 1、D 2的作用4、 （10分）判断如图电路中A1、A2各是什么单元电路，简述整个电路f f的工作原理，并定性地作出V O1，V O2处的波形。

D Z1，D Z2的稳压值均为V Z（注：各运放为理想运放，已加电）.5、（10分）如图所示电路中,开关S可以任意闭合、断开，集成运放是理想的，设T1T2工作在放大区(忽略其直流偏置)，R C1=R C2=2KΩ，R1=2KΩ，R3=10KΩ，R b1=R b2=2KΩ，R e=5.1KΩ，R f=10KΩ，β1=β2=100，r be1=r be2=1kΩ试求：⑴当S断开时，电路的增益A V=V O/V I=？⑵当S闭合时，电路在深度负反馈条件下的闭环增益A VF=？《模拟电子技术基础》期末试题〔A〕参考答案12345678917（1）A（2）A图电流串连负反馈B图电流并联正反馈四、综合题1、解：①假设D z能稳压，设V0=6V有2061428500500RVI mA-===Ω∴D Z能稳压，V0=6V②假设D z能稳压，V0=6V∴D Z不能稳压，又工作在反偏条件下，视为断路。

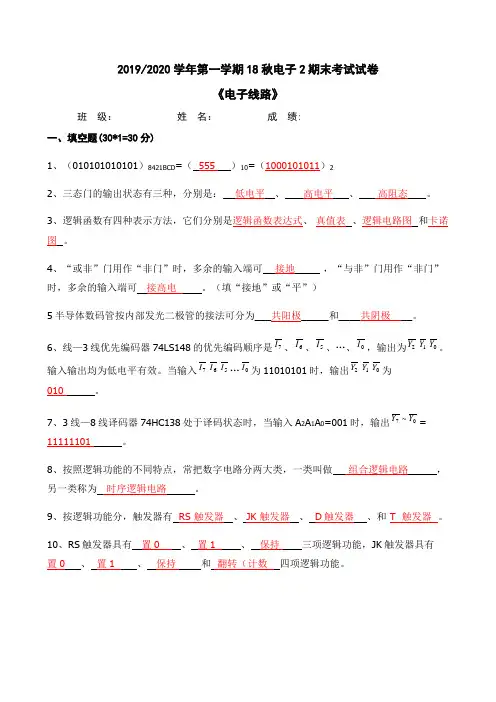

2019/2020学年第一学期18秋电子2期末考试试卷《电子线路》班 级： 姓 名： 成 绩:一、填空题(30*1=30分)1、（010*********）8421BCD =（ 555 ）10=（1000101011）22、三态门的输出状态有三种，分别是： 低电平 、 高电平 、 高阻态 。

3、逻辑函数有四种表示方法，它们分别是逻辑函数表达式、 真值表 、逻辑电路图 和卡诺图 。

4、“或非”门用作“非门”时，多余的输入端可 接地 ，“与非”门用作“非门”时，多余的输入端可 接高电 。

（填“接地”或“平”）5半导体数码管按内部发光二极管的接法可分为___共阳极_____和____共阴极____。

6、线—3线优先编码器74LS148的优先编码顺序是7I 、6I 、5I 、…、0I ，输出为2Y 1Y 0Y 。

输入输出均为低电平有效。

当输入7I 6I 5I …0I 为11010101时，输出2Y 1Y 0Y 为 010 。

7、3线—8线译码器74HC138处于译码状态时，当输入A 2A 1A 0=001时，输出07Y ~Y = 11111101 。

8、按照逻辑功能的不同特点，常把数字电路分两大类，一类叫做 组合逻辑电路 ，另一类称为 时序逻辑电路 。

9、按逻辑功能分，触发器有 RS 触发器 、 JK 触发器 、 D 触发器 、和 T 触发器 。

10、RS 触发器具有 置0 、 置1 、 保持 三项逻辑功能，JK 触发器具有 置0 、 置1 、 保持 和 翻转（计数 四项逻辑功能。

11、同步RS 触发器的特性方程 ，JK 触发器的特性方程 Qn K Qn J Qn +=+1。

二、选择题（3*10=30分） 1、CMOS 数字集成电路的电源电压为 （ ）A 、3V-18VB 、25VC 、220VD 、1.5V2、能够实现“线与”功能的门电路是 （ ）A 、与非门B 、或非门C 、集电极开路门D 、三态输出门3、图中所示电路为（ ）门电路A 、 与B 、 或C 、 非D 、与非4、七段显示译码器的输出abcdefg 为1001000，要驱动共阳极接法的数码管，则数码管会显示（ ）A 、HB 、LC 、2D 、35、若在编码器中有50个编码对象，则要求输出二进制代码位数为 ( )位。

莆田学院期末考试试卷（A）卷2010 — 2011学年第一学期课程名称：非线性电子线路适用年级/专业：08/通信试卷类别开卷（）闭卷（丿）学历层次本科考试用时120分钟《考生注意:答案要全部抄到答题纸上,做在试卷上不给分》一、填空题（每空2分，共26分）1.混频电路屮存在着多种失真，如：①、寄生通道干扰、交调失真、互调失真；寄生通道干扰屮有两个最强的干扰，它们是：②和屮频干扰。

2.下图为某二极管电路，已知已调信号为Vss，本振信号为V LS,I端为信号的输出端，则可判断得该电路实现的功能为①，若输出电流表达式为i0 = - C°S1 [— cos cOjt- — cos3a)L r +....],且令© = co L -co c,口J推算得中2R L+R D TC3 兀频电流的幅值二②O3.下图（a）为调制信号的频谱图，采用两种不同的调制方式后获得的已调信号的频谱图如图（b）、（c）所示，根据频谱结构可判断得（b）图采用的调制方式是：①，（c）图采用的调制方式是：②。

llllh (a)J]Vo（/＞的频谱c + a to(b)(Oc(c)Illi,_tO c Htn” (O4.右图为某三点式振荡电路，其中Cc> C B、C E的容量较大，那么根据三点式振荡电路的组成原则可判定该电路为①三点式振荡电路,其产生的疋弦波的频率计算式为②5.右图为二极管包络检波电路的示意图，若要实现止常的检波，除了对电路中的元件参数有要求外，Vs(t)只能是+①波,若Vs(t)为平衡调幅波匕丫) 为了能够实现检波，必须加入一个与已调信号载频②的参考信号。

6.下图为某已调波的波形图以及解调情况示意图，根据波形可判断该己调信号为①；若解调后的包络如图中的锯齿状波形所示，说明出现了②失真, 为避免该失真的出现对检波电容C和负载电阻R L的取值要求是：R T C (g)二、单项选择题(每小题3分，共24分)。

电子线路（非线性部分）1-2 一功率管，它的最大输出功率是否仅受其极限参数限制？为什么？解：否。

还受功率管工作状态的影响，在极限参数中，P CM 还受功率管所处环境温度、散热条件等影响。

第二章2-1 为什么谐振功率放大器能工作于丙类，而电阻性负载功率放大器不能工作于丙类？解：因为谐振功放的输出负载为并联谐振回路，该回路具有选频特性，可从输出的余弦脉冲电流中选出基波分量，并在并联谐振回路上形成不失真的基波余弦电压，而电阻性输出负载不具备上述功能。

2-2 放大器工作于丙类比工作于甲、乙类有何优点？为什么？丙类工作的放大器适宜于放大哪些信号？解：(1)丙类工作，管子导通时间短，瞬时功耗小，效率高。

(2) 丙类工作的放大器输出负载为并联谐振回路，具有选频滤波特性，保证了输出信号的不失真。

为此，丙类放大器只适宜于放大载波信号和高频窄带信号。

2-4 试证如图所示丁类谐振功率放大器的输出功率2)sat (CE CC L2o )2(π2V V R P -=，集电极效率CC)sat (CE CC C 2V V V -=η。

已知V CC = 18 V ，V CE(sat) = 0.5 V ，R L = 50 Ω，试求放大器的P D 、P o 和ηC 值。

解：(1) v A 为方波，按傅里叶级数展开，其中基波分量电压振幅。

)2(π2)sat (CE CC cm V V V -=通过每管的电流为半个余弦波，余弦波幅度，)2(π2)sat (CE CC LL cm cm V V R R V I -==其中平均分量电流平均值 cm C0π1I I =所以 2)sat (CE CC L2cm cm o )2(π221V V R I V P -== )2(π2)sat (CE CC CC L2C0CC D V V V R I V P -==CC)sat (CE CC D o C 2/V V V P P -==η(2) W 24.1)2(π2)sat (CE CC CC L2D =-=V V V R P W 17.1)2(π22)sat (CE CC L2o =-=V V R P %36.94/D o C ==P P η2-5 谐振功率放大器原理电路和功率管输出特性曲线如图所示，已知V CC = 12 V ，V BB = 0.5 V ，V cm = 11 V ，V bm = 0.24 V 。

江西省2008年7月高等教育自学考试非线性电子电路 试卷一、单项选择题（在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题干后的括号内。

错选、多选或未选均无分。

每小题2分、共20分。

）1．通信系统中广泛应用的各种混频器、调制器、解调器、倍频器等，实现其频率变换功能，都是利用【 】 A ．放大电路 B ．振荡电路 C ．线性电子电路 D ．非线性电子电路2．判断三端式振荡器能否振荡的原则是 【 】 A ．X ce 与X be 电抗性质相同，X ce 与X bc 电抗性质不同 B ．X ce 与X be 电抗性质相同，X ce 与X bc 电抗性质相同 C ．X ce 与X be 电抗性质不同，X ce 与X bc 电抗性质不同 D ．X ce 与X be 电抗性质不同，X ce 与X bc 电抗性质相同3．调频波的特点是 【 】 A ．载波频率随调制信号的大小而变化 B ．载波频率随调制信号的频率而变化 C ．载波幅度随调制信号的频率而变化 D ．载波的附加相移随调制信号频率而变化4．调制信号为u Ω(t)=U Ωcos Ωt,载波信号为u c (t)=U c cos ωc t ，则表达式u o (t)=Ucos(ωc t+msin Ωt)是 【 】 A ．普通调幅波 B ．抑制载波双边带调幅波 C ．调频波 D ．调相波5．下图所示框图的输入信号为u i (t)=u Ωcos Ωt,u c (t)=U c cos ωc t ，则输出信号u o (t)是 【 】A ．AM 波B ．DSB 波C ．SSB 波D ．FM 波6．信号在混频时，若要不产生失真，则要求信号频谱在搬移过程中各频率分量要保持【】A．相对振幅不变，相对位置可以改变B．相对位置不变，相对振幅可以改变C．相对振幅和相对位置都不可改变D．相对振幅和相对位置两者同时改变7．某发射机输出级在负载R L=100Ω上的输出信号为u s(t)=4(1+0.5cosΩt)cosωc t(V)，则发射机输出的边频总功率为【】A．5mW B．10mWC．80mW D．90mW8．二极管峰值包络检波器负载电阻R的选取原则是【】A．越大越好B．越小越好C．在保证不产生惰性失真条件下越大越好D．在保证不产生惰性失真条件下越小越好9．用NPN型功放管构成的丙类高频谐振功放工作在临界状态，若其他参数保持不变，仅将直流偏置电压E b朝负方向增大，则工作状态变为【】A．仍为临界状态B．弱过压状态C．过压状态D．欠压状态10．一个并联谐振回路，若谐振频率由f0升至2f0，与此同时，回路Q值由Q减至1/2Q，则回路带宽【】A．不变B．增大一倍C．增大4倍D．减小4倍二、多项选择题（本大题共5小题，每小题2分，共10分）的，请将其代码填写在题后的括号内。

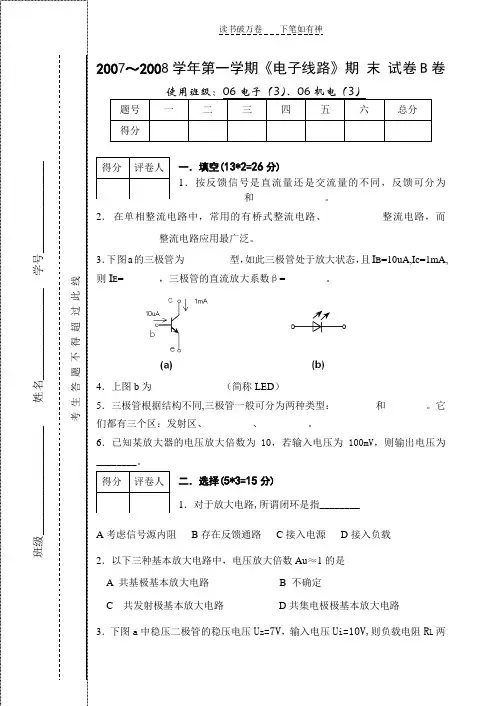

读书破万卷 下笔如有神2007～2008学年第一学期《电子线路》期 末 试卷B 卷一．填空(13*2=26分) 1．按反馈信号是直流量还是交流量的不同，反馈可分为_____________和______________。

2． 在单相整流电路中，常用的有桥式整流电路、___________整流电路，而_________整流电路应用最广泛。

3．下图a 的三极管为_________型，如此三极管处于放大状态，且I B =10uA,Ic=1mA,则I E =_______，三极管的直流放大系数β=________。

4．上图b 为______________（简称LED ） 5．三极管根据结构不同,三极管一般可分为两种类型：________和________。

它们都有三个区：发射区、_________、_________。

6．已知某放大器的电压放大倍数为10，若输入电压为100mV ，则输出电压为________。

二．选择(5*3=15分) 1．对于放大电路,所谓闭环是指________ A 考虑信号源内阻 B 存在反馈通路 C 接入电源 D 接入负载 2．以下三种基本放大电路中，电压放大倍数Au ≈1的是_____ A 共基极基本放大电路 B 不确定 C 共发射极基本放大电路 D 共集电极极基本放大电路 3．下图a 中稳压二极管的稳压电压U z=7V ，输入电压U i=10V ,则负载电阻R L 两端的电压为______A 10VB 8VC 7VD 5V4．上图b 为_____ A 共发射极基本放大电路 B 共集电极极基本放大电路C 共基极基本放大电路D 多级放大电路5．下面所示电路中,哪个电路能够正常放大______三．判断(6*2=12分) 1．差动放大电路是一种可以有效抑制零漂的直流放大电路（ ）2．稳压二极管不可以工作在反向击穿状态。

----------------（ ）3．在输入量不变的情况下，若引入反馈后净输入量减小，则说明引入的反馈为正反馈。

电子线路cad期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，以下哪个门电路可以实现非逻辑功能？A. 与门B. 或门C. 异或门D. 非门答案：D2. 以下哪种元件不属于模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 触发器答案：D3. 在电子电路中，信号的频率越高，其波长越：A. 长B. 短C. 不变D. 无法确定答案：B4. 以下哪个不是电子线路CAD软件的功能？A. 电路图绘制B. 电路仿真C. 电路板布局D. 机械设计5. 在电路分析中，节点电压法的基本假设是：A. 所有节点电压相同B. 所有节点电压不同C. 任意选择一个节点作为参考点D. 所有节点电压为零答案：C6. 以下哪个元件不是数字电路中的存储元件？A. 触发器B. 计数器C. 锁存器D. 运算放大器答案：D7. 在电子线路CAD中，以下哪个不是电路仿真的步骤？A. 电路图绘制B. 电路参数设置C. 电路仿真运行D. 电路板焊接答案：D8. 以下哪个不是模拟电路中的放大器类型？A. 运算放大器B. 功率放大器C. 比较器D. 逻辑放大器答案：D9. 在数字电路中，以下哪个逻辑门可以实现全加器的功能？B. 或门C. 异或门D. 非门答案：C10. 以下哪个不是电子线路CAD软件的优势？A. 提高设计效率B. 减少设计错误C. 增加设计成本D. 便于电路修改和测试答案：C二、填空题（每题2分，共20分）1. 在电子线路中，电路的等效电阻可以通过_______定律计算得出。

答案：欧姆2. 模拟电路中的信号处理通常涉及_______信号的放大、滤波和转换。

答案：模拟3. 数字电路中的逻辑运算包括与、或、非以及_______运算。

答案：异或4. 在电子线路CAD软件中，电路图的绘制通常使用_______工具。

答案：绘图5. 电路的功率消耗可以通过电压和_______的乘积计算得出。

答案：电流6. 在数字电路中，D触发器的输出状态取决于其_______输入。

北京理工大学珠海学院2006—2007学年第一学期《通信电子线路》期末试卷（A）适用专业：信息工程试卷说明：闭卷考试，考试时间120分钟。

一、填空题（每小题4分，共40分）1、描述非线性器件特性的参量有：，及等三种。

2、在低频功率放大器中，为提高效率，往往采用或推挽放大电路；而在高频功率放大器中，则常工作在类，以求得到比乙类更高的效率。

3、在反馈式振荡电路中，振荡幅度的稳定由器件来保证的。

而振荡频率的稳定是由的网络来保证的。

4、晶体管的噪声主要有，，及。

5、如图为脉冲数字调制系统框图，试写出空白框A和B的名称。

脉冲调制信号的传输方式有两种，一种是，另一种是。

6、如图a、b、c为三种调频波，则图a为波，图b为波，图c为波。

7、如图为2psk信号产生原理框图，已知s(t)，Uc（t）,波形如图，试在空白处对应画出Upsk波形。

8、某单边带发射机（上边带）的框图如图所示。

调制信号为300～3000Hz的音频，其频谱如图所示。

试画出图中A、C、D、F点处的频谱图。

9、如图示二个变压器反馈振荡器的交流等效电路，请标明满足相位条件的同名端。

10、如图为一谐振功放电路，试选择正确答案填于空白处。

a 、该功放通角θ为 。

（①θ＞900,②θ＜900,③θ＝900） b 、放大器工作状态由 来决定。

（①Ec 、E B 决定,②u cm 、u bm 决定,③u bemax 、u cemin 决定）c 、欲高效率、大功率、谐振功放应工作于 。

（①欠压状态,②临界状态,③过压状态）二、一谐振功放的输出功率Po=6W ，Ec=24V ，试求 （7分） （1）当集电极效率η=65%时，求其集电极功耗Pc 和集电极电流直流分量Ico 。

（2）若保持Po 不变，将η提高至80%，问此时的Pc 为多少？三、如图所示为一三点式振荡器，设电阻的影响不计。

（12分） （1）画出交流等效电路；（2）若振荡频率fg=500kHz ，求L ；（3）若欲保持fg 、L 不变，而把反馈系数F 降为原先的一半，应如何改变元件参数才能达到？四、某接收机的噪声系数为6dB，带宽为6MHz，输入电阻为70Ω，若要求输出信噪比为10dB，则接收机灵敏度为多少？最小可检测信号电压为多少？（8分）(设k=1.38×10-23j/k,T=290k)五、某晶体三极管电路如图所示。

1 卷 共 17 页 第 1 页班 级_____________________姓 名_____________________学 号 _____________________ ……………………………………………………………装 订 线……………………………………………………………A ．0.2 C ．0.67 ．谐振功率放大器的输入激励信号为正弦波时，A ．余弦波 C ．余弦脉冲波．在调谐放大器的LC班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………MC1596还能用在哪些场合？ （10分）一、选择题（共20分,每题1分，答案填入表格）12 3 4 5 6 7 8 9 10A ．0.2 C ．0.67 ．谐振功率放大器的输入激励信号为正弦波时，A ．余弦波 C ．余弦脉冲波．在调谐放大器的LC班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………MC1596还能用在哪些场合？ （10分）班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………A ．考毕兹电路B ．哈特莱电路C ．西勒电路D ．克拉泼电路4．谐振功率放大器与调谐放大器的区别是 A ．前者比后者电源电压高班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………B ．2.3V 3.25V D ．1.63V．石英晶体振荡器的主要优点是 B ．振幅稳定 ．频率稳定度高 D ．减小谐波分量 ．无线通信系统接收设备中的中放部分采用的是以下哪种电路 B ．谐振功率放大器 D ．鉴频器．调幅收音机中频信号频率为 B ．10.7MHz B ．检波 C ．混频 为了有效地实现基极调幅，调制器必须工作在哪种工作状态 B ．欠压班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………（1） （2） （3） （4） 、如图大信号检波电路，已知：输入已调波u i =20(1+0.3cos2πFt)cos2πf C t (V)载频f c ＝465kHz ，调制信号频率F ＝5kHz ，负载电阻R L =5kΩ，试确定：滤波电容C L 的大小 若电容C 6开路，对B 点波形有无影响？ （13分）班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………A ．考毕兹电路B ．2.3V 3.25V D ．1.63V．石英晶体振荡器的主要优点是 B ．振幅稳定 ．频率稳定度高 D ．减小谐波分量 ．无线通信系统接收设备中的中放部分采用的是以下哪种电路 B ．谐振功率放大器 D ．鉴频器．调幅收音机中频信号频率为 B ．10.7MHz班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………B ．检波C ．混频 效地实现基极调幅，调制器必须工 B ．欠压 ．检波并经隔直电容后的信号成份有 ．调幅波、低频、直流班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………．锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？锁相环路稳频效果优越。

XX 职业学校2020-2021学年度第二学期期末考试19级《电子线路》试卷使用班级：XX 计算机班一、填空题（每空1分，20空，共计20分）1.在反相器电路中把电容和基极电阻 ① 联，可以减少三极管的开关时间，所以此电容又称为 ② 电容。

2.反相器在基极加有负电源，该电源除可使晶体三极管可靠地 ③ 外，还可以提高 ④ 能力。

3.若各门电路的输入均为A 和B ，且A=0，B=1；则与非门的输出为 ⑤ ，或非门的输出为 ⑥ 。

4.十进制数89对应的8421BCD 码为 ⑦ 。

5.如图所示电路，输出与输人之间的逻辑关系表达式是 ⑧ 。

6.在两个开关A 和B 控制一个电灯L 的电路中，当两个开关都断开(AB 为1表示断开)时灯亮，则实现的逻辑函数式为 ⑨ 。

7.符合如图所示逻辑电路的逻辑门电路的是 ⑩ 。

8.化简BC C A AB F ++== (11) 。

9.三态门电路的输出有高电平、低电平和(12) 3种状态。

10.（23）10所对应的二进制数为 (13) 。

11.若各门电路的输入均为A 和B ，且A=0，B=1；则与门的输出为 (14) ，或门的输出为 (15) 。

12.或非门的逻辑功能是 (16) 。

系部 专业 班级 姓名 考试号 ―――――――――――――――――――――――――装―――――――订―――――――线――――――――――――――――答 题 不 得 超 过 此 装 订 线13.若或门两输入信号分别为A、B，输出信号为Y,则其逻辑表达式为 (17) 。

14.主从触发器是一种能防止 (18) 现象的触发器。

15.对于JK触发器，若J=K，则可完成 (19) 触发器的逻辑功能。

16.用来记忆和统计输入CP脉冲个数的电路，称为 (20) 。

二、判断题（每题2分，10小题，共计20分）（）1.在晶体三极管开关电路中，提高β值可以提高开关速度。

（）2.在开关电路中，三极管选定后，通常利用提高电源电压来提高开关速度。

1．参考教材绪论中“调幅方式中波广播发射与接收机组成框图”，相应画出“调频方式无线通信系统发射与接收机组成框图”。

要求定性画出关键电路部分输出的信号波形。

（答：P5，0-1-4图）2．简述什么是调制、什么是解调？为什么要进行调制？（答：P3）3．简述什么是功率电子线路？（答：P11）4．对功率放大器提出的性能要求有哪些？（答：P11）5．电源变换电路的分类有哪些？(答：P13下——P14)6．乙类推挽功率放大电路中，产生交叉失真的原因是什么？如何克服交叉失真？（答：P29——P30）7．单电源供电互补对称推挽功率放大电路性能指标的计算题（参考康华光教材）(答：P32)8．P38桥式功率放大器的输出功率计算（运放A1、A2给出具体参数和R L值，求P O）9．简述整流电路的作用是什么？稳压电路的作用是什么？（答：P51中）10．一串联型直流稳压电路，计算输出电压、输出电压范围，简述电网波动时电路的稳压过程。

（参考康华光教材）11．评价稳压电路性能的参数有哪些？（答：P60）12．SW7800系列应用电路计算。

13．习题1－18改变参数。

（答：P73）14．习题1－28整流滤波电路改变参数。

（答：P76）15．习题1－29精密整流电路改变参数。

（答：P76）16．简述谐振功率放大器的应用。

（答：P81）17．定性画出丙类谐振功率放大器的负载特性，同时说明匹配负载Ropt的意义（或如何确定其值）。

（答：P89图2-2-4，P90）18．什么是丙类谐振功率放大器的集电极调制特性？（答：P90）19．什么是丙类谐振功率放大器的基极调制特性？（答：P90——P91））20．习题2－3改变参数。

（答：P110）21．习题2－10（答：P111）22．什么是正弦波振荡器？略举一些应用实例（答：P116）23．正弦波振荡器正常工作的条件有哪些？（答：P116）24．什么是振荡器的频率稳定度？提高频率稳定度的基本措施有哪些？（答：P137；P139——P140）25．教材P141克拉泼电路如图所示，简述其振荡频率稳定度比基本电容三点式振荡器频率稳定度高的原因。

科目：《电子线路》 A卷班级姓名学号成绩一、填空题（每空1分，共计20分）1、自然界中的物质根据导电能力的不同分为__________、_______和________。

2、将PN结装上电极引线及管壳，就制成了半导体二极管，从P区引出的电极称为_______，从N区引出的电极称为_________。

3、表示三极管各极电压与电流之间关系的曲线称为_______________________。

4、在放大区，三极管工作的特点是：_______________,___________________。

5、能把微弱的电信号放大，转换成较强的电信号的电路称为_______________。

6、放大电路在没有输入信号时的状态，称为____________。

7、功率放大器在输入信号的整个周期内都有电流流过功率管，称为_____工作状态。

8、220V的交流电压要经过________、_________、__________和__________四个过程后才可以接入到直流电路中应用。

9、根据稳压器件与负载的连接方式来分，最基本的稳压电路有两种，一种是______________，另一种是______________。

10、信号运算电路根据输入信号接法的不同可分为______________、____________和____________三种。

二、选择题（每题2，共计40分）1．二极管内部有（）PN结。

A．1个 B.2个 C.3个 D.无数个2．硅二极管的正向导通电压约为( )A.0.5VB.0.2VC.0.3VD.0.7V3．PN结具有( )特性A.光敏性B.热敏性C.掺杂性D.单向导电性4．万用表测电阻,已知指针所指位置为13.5,挡位为R×100挡,则此电阻阻值为( )ΩA.1350B.13.5C.135D.1.355．下列不属于导体的是( )A.铜棒 B干木棒 C.石墨 D.湿木棒6．在区分开关管和稳压管时,一般选用( )挡测它们的反向电阻。

（电子行业企业管理）非线性电子线路试卷MW文档6．信号在混频时，若要不产生失真，则要求信号频谱在搬移过程中各频率分量要保持【】A．相对振幅不变，相对位置可以改变B．相对位置不变，相对振幅可以改变C．相对振幅和相对位置都不可改变D．相对振幅和相对位置两者同时改变7．某发射机输出级在负载R L=100Ω上的输出信号为u s(t)=4(1+0.5cosΩt)cosωc t(V)，则发射机输出的边频总功率为【】A．5mWB．10mWC．80mWD．90mW8．二极管峰值包络检波器负载电阻R的选取原则是【】A．越大越好B．越小越好C．在保证不产生惰性失真条件下越大越好D．在保证不产生惰性失真条件下越小越好9．用NPN型功放管构成的丙类高频谐振功放工作在临界状态，若其他参数保持不变，仅将直流偏置电压E b朝负方向增大，则工作状态变为【】A．仍为临界状态B．弱过压状态10．一个并联谐振回路，若谐振频率由f0升至2f0，与此同时，回路Q值由Q减至1/2Q，则回路带宽【】A．不变B．增大一倍C．增大4倍D．减小4倍二、多项选择题（本大题共5小题，每小题2分，共10分）在每小题列出的五个备选项中至少有两个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选、少选或未选均无分。

11．乘积型同步检波器可以解调的已调波有【】A．AM波B．DSB波C．SSB波D．FM波E．PM波12．欲提高LC正弦波振荡器的频率稳定性，可以采取的措施有【】A．提高谐振回路的Q值B．降低谐振回路的Q值C．晶体管与回路采取部分接入D．供电电源采取必要的稳压措施E．负载与回路采取部分接入13．已知某高频功率放大器工作在过压状态，欲将其调整到临界状态，可以采取的措施有【】A．减小负载电阻R L B．减小基极偏置电压E bC．减小激励信号的振幅U b D．增大负载电阻R LE．增大电源电压V CC14．频谱线性搬移的特点是【】A．频谱结构保持不变B．各频率分量的相对振幅保持不变C．中心频率保持不变D．各频率分量的相对位置保持不变E．频谱结构发生变化15．无线电波的传播方式主要有【】A．地波传播B．天波传播C．视线传播D．对流层散射传播E．无规律传播三、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。

试卷一一.填空题：（每空1分，共20分）1.功率放大器的主要质量指标是功率大，效率高，失真小。

2.交叉失真是由于晶体管输入特性的非线性引起，避免交叉失真的办法是在两管基射间加正向偏置。

3.谐振功放中，LC谐振回路的作用是阻抗匹配和滤波作用。

4.负载特性是当VCC，VBB，Vbm 一定时，放大器性能随负载变化的特性。

5.振荡器满足相位平衡条件，实际上是保证电路是正反馈，亦即反馈电压与输入电压同相位。

6.模拟相乘器的电路有二极管相乘器，三极管相乘器，集成模拟相乘器等。

7.解调时，“AM”波可采用包络检波或同步检波，而“DSB”波和“SSB”波只能采用同步检波。

8.调频时，瞬时相位与调制信号的积分成正比；调相时，瞬时频率与调制信号的微分成正比。

二.概念与问答题：（共40分）1.调幅发射机的方框图如图一所示，若天线发射的为单音已调波信号，试画出各方框输出的波形图，并由此简述发射机的工作原理。

（10分）2.根据振荡器的相位平衡条件，判断图二所示电路，哪些可能产生振荡？哪些不能产生振荡，并说明原因。

（12分）3.已知下列数学表达式，试画出它的波形和频谱，并指出属何种调制波。

（8分）(1) (1+cosΩt)cosωc t (V); (ωc=6Ω)(2) cosΩt+cosωc t(V); (ωc=5Ω)4.试判断图三电路，问属何种功能电路（说明原因），并写出输出电压v0的表达式。

（10分）三.分析与计算题：（共40分）1.在图四所示电路中，运算放大器A的最大输出电压幅变为±10V,最大负载电流为±10mA,晶体管T1，T2的|V BE|=0.7V。

问：(1).为了能得到尽可能大的输出功率，T1，T2的β值至少应是多少？(2).这个电路的最大输出功率是多少？设输入为正弦电压，T1,T2的饱和压降和交越失真可以忽略。

(3).达到上述功率时，输出级的效率是多少？每个管子的管耗有多大？(4).这个电路是什么电路？（16分）2.一非线性器件的伏安特性如图五所示，本振电压的振幅为V Lm ，静态偏置电压为V BBO。

《电子线路》期末考试题（A卷）一、填空题（每空格1 分共28 分）1.晶体二极管具有导电性,即正向电阻小,反向电阻。

2.晶体三极管根据结构不同可分为型和型。

3.PN结加正向电压时导通, 加反向电压时。

4.半导体是导电能力介于和之间的物质。

5.晶体二极管导通后，其正向电压降硅管约为，锗管约为。

6.双极型晶体管工作在放大区的偏置条件是发射结、集电结。

7.三极管的基极电流I B为10μA时，测得集电极电流I C为1mA。

当I B 增至30μA时，I C增加2mA。

则β= 。

8.电路满足自激振荡必须同时满足和；两个条件。

9.三极管的IE、IB、IC之间的关系为；某三极管的β=50，若IB=10uA，则IC= 。

10.放大器的级间耦合方式有耦合、耦合和耦合。

11.负反馈对放大器下列方面的影响是：使得放大倍数，放大倍数的稳定性，输出波形的非线性失真。

12.集成运算放大器有两个输入端，其中标“+”表示，标“-”表示。

13.两个大小且相位的输入信号称为共模信号；两个大小且极性的输入信号称为差模信号。

二、判断题（每小题3分共24分）（）14.晶体管作为开关使用是工作在放大或截止状态。

（）15.发光二极管正常工作时应加正向电压（）16.发射结加反向电压时三极管进入饱和区。

（）17.放大器的静态工作点设置是否合适，是放大器能否正常工作的重要条件。

（）18.集电极电流ⅠC不受基极电流ⅠB的控制。

（）19.当三极管的发射结和集电结都处于反向偏置时，三极管会截止，相当于开关断开。

（）20.直接耦合放大器不能用于放大交流信号（）21.放大器的静态工作点一经设定后就不会改变。

三、单项选择题：（每小题3分，共30 分）22.在实际工作中调整放大器的静态工作点一般是通过改变（）A、基极电阻B、集电极电阻C、发射极电阻D、三极管的值23.测得晶体管三个电极的静态电流分别为0.06mA，3.60mA 和3.59mA 。

则该管的β为（）A、70B、40C、60D、5024.检查放大器中的晶体管在静态时是否进入截止区，最简便的方法是测量（）A、IBQB、UBEC、ICQD、UCEQ25.为更好的抑制零漂，集成运放的输入级大多采用（）A、差动放大电路B、阻容耦合电路C、直接耦合电路D、反馈放大电路26.在单管基本共射放大电路中，基极电阻Ｒb的作用是（）A、放大电流B、放大电压C、把放大的电流转换成电压D、调节基极电流27.半导体稳压管的稳压性质是利用（）A、PN结单向导电性B、PN结反向击穿特性C、PN结正向导通特性D、PN结反向截止28.半导体中的空穴和电子数目相等，这样的半导体称为（）A、P型半导体B、N型半导体C、本征半导体D、都可以29.直接耦合放大器可用于放大（）信号。

电子线路试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，以下哪个不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：C2. 以下哪个不是模拟信号的特点？A. 连续变化B. 可以数字化C. 可以无限精确D. 可以被模拟电路处理答案：B3. 晶体管的放大作用主要依靠其哪个区域？A. 发射区B. 基区C. 集电区D. 所有区域答案：B4. 在电子电路中，以下哪个元件不是被动元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D5. 以下哪个不是数字电路的特点？A. 离散值B. 抗干扰能力强C. 易于集成D. 频率响应宽答案：D6. 以下哪个不是电子电路中的电源？A. 直流电源B. 交流电源C. 电池D. 电感答案：D7. 在电子电路中，以下哪个元件用于隔离直流？A. 电阻B. 电容C. 电感D. 二极管答案：D8. 以下哪个不是电子电路中的信号类型？A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：D9. 以下哪个不是电子电路中的放大器类型？A. 运算放大器B. 功率放大器C. 信号放大器D. 逻辑放大器答案：D10. 在电子电路中，以下哪个元件用于限制电流？A. 电阻B. 电容C. 电感D. 二极管答案：A二、多项选择题（每题3分，共15分）1. 以下哪些元件可以用于滤波？A. 电阻B. 电容C. 电感D. 二极管答案：B、C2. 以下哪些是模拟电路的特点？A. 信号连续变化B. 信号离散变化C. 频率响应宽D. 抗干扰能力弱答案：A、C3. 以下哪些元件可以用于整流？A. 电阻B. 二极管C. 电容D. 电感答案：B4. 以下哪些是数字电路的优点？A. 抗干扰能力强B. 易于集成C. 频率响应宽D. 易于实现复杂逻辑答案：A、B、D5. 以下哪些是晶体管的类型？A. NPNB. PNPC. 场效应D. 双极型答案：A、B、C三、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”操作的输出只有在所有输入都为________时才为高电平。
